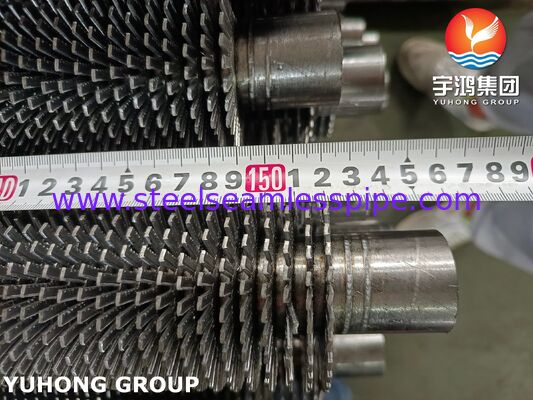

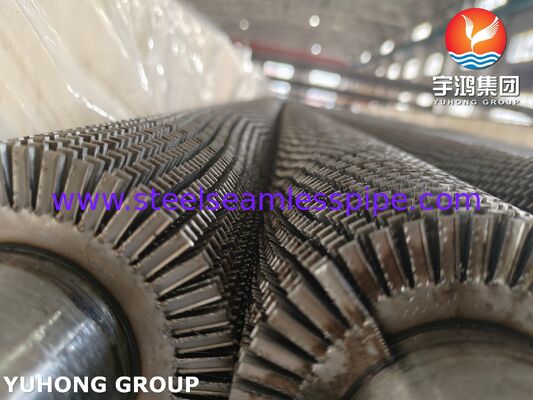

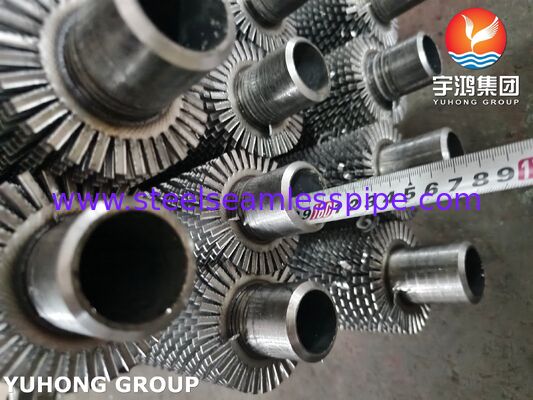

ASTM A192 Δαχτυλοειδείς φτερούγες σωλήνων από χάλυβα άνθρακα για εναλλάκτη θερμότητας

Σωλήνες με οδοντωτό πτερύγιο (Σωλήνας βάσης ASTM A192 + Πτερύγια από ανθρακούχο χάλυβα)

Υψηλής απόδοσης ενσωματωμένοι οδοντωτοί σωλήνες με πτερύγια για βελτιωμένη μεταφορά θερμότητας

Οι οδοντωτοί σωλήνες μας με πτερύγια, που διαθέτουν έναν υψηλής ποιότητας σωλήνα βάσης από ανθρακούχο χάλυβα χωρίς ραφή ASTM A192 με ενσωματωμένα οδοντωτά πτερύγια από ανθρακούχο χάλυβα (CS), προσφέρουν ανώτερη απόδοση μεταφοράς θερμότητας σε απαιτητικές βιομηχανικές εφαρμογές. Αυτοί οι σωλήνες έχουν σχεδιαστεί για περιβάλλοντα υψηλής πίεσης, προσφέροντας εξαιρετική θερμική απόδοση, μηχανική αντοχή και μακροπρόθεσμη αξιοπιστία.

Ως έμπειρος εξαγωγέας εξαρτημάτων εναλλάκτη θερμότητας, ειδικευόμαστε στην κατασκευή και προμήθεια σωλήνων με πτερύγια υψηλής ποιότητας που πληρούν ή υπερβαίνουν τα διεθνή πρότυπα. Τα προϊόντα μας βοηθούν τους πελάτες να βελτιστοποιήσουν την ενεργειακή απόδοση, να μειώσουν το μέγεθος του εξοπλισμού και να μειώσουν το λειτουργικό κόστος σε λέβητες, εναλλάκτες θερμότητας και αερόψυκτα συστήματα.

Προδιαγραφές Υλικού Προϊόντος

Υλικό σωλήνων βάσης: ASTM A192 / ASME SA192 Υλικό πτερυγίων σωλήνων λέβητα από ανθρακούχο χάλυβα χωρίς ραφή: Ανθρακούχο χάλυβα (κοινές ποιότητες: 08F, SPCC ή ισοδύναμος χάλυβας χαμηλών εκπομπών άνθρακα για βέλτιστη μορφοποίηση και θερμική αγωγιμότητα)

Χημική Σύνθεση

Χημική σύνθεση βασικού σωλήνα ASTM A192 (β.%):

Χημική Σύνθεση Υλικού Πτερυγίου Ανθρακούχου Χάλυβα (Τυπικό για 08F/SPCC): Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα με C ≤ 0,08%, Mn 0,25-0,50%, P ≤ 0,035%, S ≤ 0,035%. Αυτό εξασφαλίζει εξαιρετική ολκιμότητα για σχηματισμό οδοντώσεων και ισχυρή μηχανική συγκόλληση.

Δομή οδοντωτών πτερυγίων σωλήνων και διαδικασία κατασκευής

Οι οδοντωτοί σωλήνες μας με πτερύγια χρησιμοποιούν μια ενσωματωμένη διαδικασία (τύπου G) για ανώτερη αντοχή δεσμού:

• Σωλήνας βάσης: Ο σωλήνας από ανθρακούχο χάλυβα ASTM A192 χωρίς ραφή υψηλής πίεσης παρέχει τη δομική ακεραιότητα του πυρήνα και την αντίσταση στην πίεση.

• Πτερύγια: Η λωρίδα από ανθρακούχο χάλυβα είναι οδοντωτή (εγκοπές "U" ή "V") για να αυξηθεί ο στροβιλισμός της επιφάνειας και να διαταραχθούν τα οριακά στρώματα για καλύτερη μεταφορά θερμότητας με μεταφορά.

• Ενσωματωμένη διαδικασία: Μια αυλάκωση επεξεργάζεται με ακρίβεια στον σωλήνα βάσης. Η οδοντωτή λωρίδα πτερυγίου τυλίγεται με τάση μέσα στην αυλάκωση και ασφαλίζεται μηχανικά τυλίγοντας το υλικό του σωλήνα πίσω πάνω από τη βάση του πτερυγίου. Αυτό δημιουργεί έναν ισχυρό, μεταλλουργικό δεσμό χωρίς πρόσθετα υλικά πλήρωσης, ανθεκτικό στους κραδασμούς, τον θερμικό κύκλο και τις υψηλές θερμοκρασίες (έως ~400°C / 752°F).

Αυτός ο ενσωματωμένος σχεδιασμός προσφέρει καλύτερη απόδοση από ό, τι τυλιγμένες ή συγκολλημένες εναλλακτικές σε εφαρμογές υψηλής καταπόνησης, ελαχιστοποιώντας τη θερμική αντίσταση στη διεπαφή σωλήνα πτερυγίου.

Διαστάσεις και ανοχές

Διατηρούμε αυστηρές ανοχές κατασκευής για να εξασφαλίσουμε τέλεια εφαρμογή στα συγκροτήματα εναλλάκτη θερμότητας.

Τυπικές διαστάσεις (προσαρμόσιμες):

• Βασικός σωλήνας OD: 16 mm – 63 mm (κοινή: 25-57 mm)

• Ύψος πτερυγίου: 8 mm – 35 mm

• Πάχος πτερυγίου: 0,4 mm – 1,5 mm (οδοντωτό)

• Βήμα πτερυγίων: 3 – 333 πτερύγια ανά μέτρο (1-8 FPI)

• Μήκος σωλήνα: Έως 10-12 μέτρα ή όπως απαιτείται

Ανοχές διαστάσεων (Τυπικές περιοχές):

• Βασικός σωλήνας OD: ±0,1 mm έως ±0,2 mm

• Πάχος τοιχώματος: ±10% ή ανά ASTM A192

• Ύψος πτερυγίου: ±0,5 mm

• Βήμα πτερυγίου: ±1-2%

• Ευθύτητα: ≤ 1 mm ανά μέτρο

Όλοι οι σωλήνες υποβάλλονται σε αυστηρούς ποιοτικούς ελέγχους, συμπεριλαμβανομένων υδροστατικών δοκιμών, επαλήθευσης διαστάσεων και αξιολόγησης αντοχής δεσμού.

Πλεονεκτήματα απόδοσης

• Ανώτερη μεταφορά θερμότητας: Τα οδοντωτά πτερύγια αυξάνουν την αποτελεσματική επιφάνεια και προάγουν τους στροβιλισμούς, βελτιώνοντας τον συνολικό συντελεστή μεταφοράς θερμότητας κατά 20-30% ή περισσότερο σε σύγκριση με τα στερεά πτερύγια σε εφαρμογές ροής αερίου.

• Ισχυρός μηχανικός δεσμός: Ο ενσωματωμένος σχεδιασμός αντέχει τους υψηλούς κραδασμούς, τη θερμική διαστολή και τον κύκλο πίεσης χωρίς χαλάρωση πτερυγίων.

• Αντίσταση σε υψηλή θερμοκρασία και πίεση: Κατάλληλο για συνεχή λειτουργία σε απαιτητικές συνθήκες λέβητα και υπερθερμαντήρα.

• Αντίσταση ρύπανσης & ικανότητα καθαρισμού: Ο οδοντωτός σχεδιασμός και οι ευθείες διαδρομές αερίου μειώνουν τη ρύπανση σε καθαρότερα ρεύματα αερίου. εύκολο στη συντήρηση.

• Οικονομική: Η κατασκευή από ανθρακούχο χάλυβα εξισορροπεί την απόδοση και την οικονομία για μη διαβρωτικά ή ήπια διαβρωτικά περιβάλλοντα.

• Συμπαγής σχεδιασμός: Επιτρέπει μικρότερους εναλλάκτες θερμότητας με ισοδύναμο καθήκον, εξοικονομώντας χώρο και κόστος υλικών.

Αναλυτικά Πεδία Εφαρμογών

Οι οδοντωτοί σωλήνες με πτερύγια ASTM A192 χρησιμοποιούνται ευρέως σε όλες τις βιομηχανίες:

• Παραγωγή ενέργειας: Οικονοµιστές, προθερµαντήρες αέρα, υπερθερµαντήρες και ανάκτηση άχρηστης θερµότητας σε λέβητες και σταθµούς παραγωγής ηλεκτρικής ενέργειας.

• Πετροχημική & Χημική Επεξεργασία: Εναλλάκτες θερμότητας για θέρμανση/ψύξη διεργασιών, συμπυκνωτές και επαναβραστήρες.

• Πετρέλαιο & Αέριο: Θερμοσίφωνες, αερόψυκτοι εναλλάκτες θερμότητας (ACHE) και εφαρμογές διυλιστηρίων.

• HVAC & Ψύξη: Συστήματα διαχείρισης αέρα και ανάκτησης θερμότητας μεγάλης κλίμακας.

• Βιομηχανικοί Λέβητες & Αποτεφρωτήρες: Αποτελεσματική μεταφορά θερμότητας στην παραγωγή ατμού και στην ψύξη των καυσαερίων.

• Μεταλλουργία & Τσιμέντο: Λέβητες απορριμμάτων θερμότητας και συστήματα ξήρανσης.

Αυτοί οι σωλήνες υπερέχουν στην ανταλλαγή θερμότητας αέριο προς υγρό ή αέριο με αέριο όπου ο συντελεστής μεταφοράς θερμότητας από την πλευρά του αερίου είναι ο περιοριστικός παράγοντας.

Γιατί να μας επιλέξετε; Τα πλεονεκτήματα και η τεχνογνωσία μας

Με πολυετή εξειδικευμένη εμπειρία στην παραγωγή σωλήνων με πτερύγια και τις διεθνείς εξαγωγές, ξεχωρίζουμε μέσω:

• Προηγμένη κατασκευή: Σύγχρονες ενσωματωμένες μηχανές πτερυγίων που εξασφαλίζουν σταθερή ποιότητα και αυστηρές ανοχές.
• Εξειδίκευση υλικού: Αυστηρή προμήθεια σωλήνων ASTM A192 και πτερυγίων υψηλής ποιότητας CS, με πιστοποιητικά δοκιμής πλήρους μύλου (MTC).
• Προσαρμογή: Ευέλικτη παραγωγή για μη τυποποιημένα μεγέθη, μήκη και διαμορφώσεις πτερυγίων για να ταιριάζουν ακριβώς με τα σχέδιά σας.
• Διασφάλιση ποιότητας: διαδικασίες συμβατές με το ISO, επιλογές επιθεώρησης τρίτων (SGS, BV, κ.λπ.) και 100% ιχνηλασιμότητα.
• Παγκόσμια εμπειρία εξαγωγών: Αποδεδειγμένο ιστορικό προμήθειας σε Ευρώπη, Μέση Ανατολή, Νοτιοανατολική Ασία και Αμερική. Κατανοούμε τις απαιτήσεις Incoterms, συσκευασίας για θαλάσσιες μεταφορές και τεκμηρίωση.
• Τεχνική Υποστήριξη: Οι μηχανικοί μας βοηθούν με θερμικούς υπολογισμούς, επιλογή υλικού και συμβουλές ενσωμάτωσης για βέλτιστη απόδοση του συστήματος.
• Αξιόπιστοι χρόνοι παράδοσης και ανταγωνιστική τιμολόγηση: Η αποτελεσματική παραγωγή και η άμεση εργοστασιακή προμήθεια εξασφαλίζουν αξία χωρίς συμβιβασμούς στην ποιότητα.

Είτε χρειάζεστε στάνταρ στοκ είτε ειδικά σχεδιασμένους οδοντωτούς σωλήνες με πτερύγια με βάση A192 και πτερύγια CS, παρέχουμε λύσεις που ενισχύουν την αποτελεσματικότητα και την ανθεκτικότητα.

Επικοινωνήστε μαζί μας σήμερα για λεπτομερείς προσφορές, τεχνικά δελτία δεδομένων ή δείγματα. Αφήστε την τεχνογνωσία μας σε εξαρτήματα μεταφοράς θερμότητας υψηλής απόδοσης να υποστηρίξει το επόμενο έργο σας.
