Υψηλής συχνότητας συγκολλημένοι φτερωτοί σωλήνες TP321H Βάση σωλήνα με φτερά από χάλυβα άνθρακα
Εισαγωγή του προϊόντος
High Frequency Welded (HF) Finned Tubes are high-efficiency heat transfer components manufactured by continuously winding and simultaneously welding a fin strip onto a base tube using high-frequency resistance weldingΗ διαδικασία αυτή δημιουργεί ένα ισχυρό μεταλλουργικό δεσμό χωρίς υλικό πλήρωσης, εξασφαλίζοντας εξαιρετικές επιδόσεις μεταφοράς θερμότητας, υψηλή μηχανική αντοχή,και αξιοπιστία σε συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης.
Our TP321H Base Tube + Carbon Steel Fins HF welded finned tubes combine the superior high-temperature corrosion resistance and creep strength of TP321H stainless steel with the cost-effective thermal conductivity of carbon steel finsΕίναι ιδανικά για απαιτητικά βιομηχανικά περιβάλλοντα.
Υλικό προϊόντος
Υλικό βασικού σωλήνα: ASTM A213 / A312 TP321H (τιτανιοσταθεροποιημένο αυστενιτικό ανοξείδωτο χάλυβα με υψηλή περιεκτικότητα σε άνθρακα) Υλικό πτερυγίου: Χάλυβα άνθρακα (συνήθως Q235, S235JR,ή ισοδύναμο) Διαδικασία συγκόλλησης: Ζύγιση αντίστασης υψηλής συχνότητας (HFRW)
Χημική σύνθεση
Βάση σωλήνα TP321H
| Στοιχείο |
Σύνθεση (%) |
| Άνθρακας (C) |
0.04 0.10 |
| Μαγγάνιο (Mn) |
2.00 μέγιστο |
| Φωσφόρος (P) |
0.045 μέγιστο |
| Θείο (S) |
0.030 μέγιστο |
| Σιλικόνη (Si) |
1.00 μέγιστο |
| Χρώμιο (Cr) |
17.0 ̇ 20.0 |
| Νικέλιο (Ni) |
9.0 ∙ 12.0 |
| Τιτάνιο (Ti) |
4 × (C + N) min ∙ 0,70 μέγιστο |
| Σίδηρος (Fe) |
Εισορρόπηση |
Πτερύγια χάλυβα άνθρακα
| Στοιχείο |
Τυπική σύνθεση (%) |
| Άνθρακας (C) |
0.12 ¢ 0.20 |
| Μαγγάνιο (Mn) |
0.30 ̇ 0.70 |
| Φωσφόρος (P) |
0.045 μέγιστο |
| Θείο (S) |
0.045 μέγιστο |
| Σιλικόνη (Si) |
0.30 το πολύ. |
| Σίδηρος (Fe) |
Εισορρόπηση |
Δομή προϊόντος και διαδικασία κατασκευής
Ο φτερωτός σωλήνας αποτελείται από τρία κύρια μέρη:
- Βάση σωλήνα (TP321H) παρέχει αντοχή σε υψηλές θερμοκρασίες, αντοχή στην οξείδωση και αντοχή στη διάβρωση.
- Πτερύγια (ατσάλι άνθρακα) ∆ιεξάγοντας σημαντικά την επιφάνεια της εξωτερικής επιφάνειας για βελτιωμένη μεταφορά θερμότητας μέσω της συγκέντρωσης.
- Ζύγισμα ∆ιάφραση ∆ιαμορφωμένη με συγκόλληση αντίστασης υψηλής συχνότητας, δημιουργώντας συνεχή ελικοειδή μεταλλουργική σύνδεση.

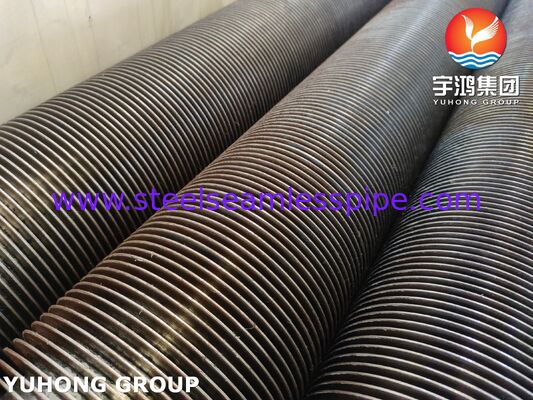

Η ταινία πτερύγων από χάλυβα άνθρακα τυλίγεται ελικοειδώς γύρω από τον περιστρεφόμενο σωλήνα βάσης TP321H ενώ το ρεύμα υψηλής συχνότητας συγκεντρώνει θερμότητα στο σημείο επαφής.Η πίεση σφυρηλασίας δημιουργεί ένα ισχυρό δεσμό με ελάχιστη θερμότητα που επηρεάζει την ζώνη, με αποτέλεσμα υψηλή ακεραιότητα συγκόλλησης και εξαιρετικές θερμικές επιδόσεις.
Μέγεθος και ανοχές
Τυπικές περιοχές (διαθέσιμα μεγέθη προσαρμογής):

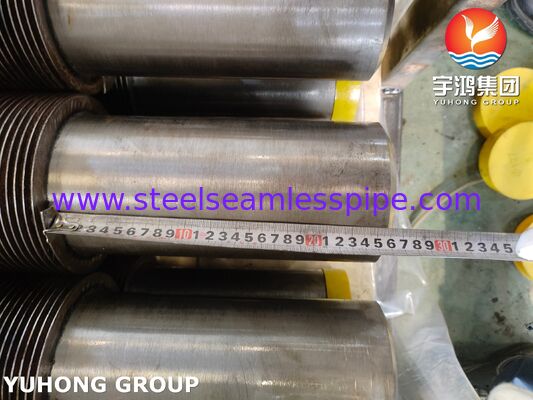

- Ο ΔΟ του υπόγειου σωλήνα: 25 mm 219 mm
- Υψόμετρο πτερυγίου: 10 mm

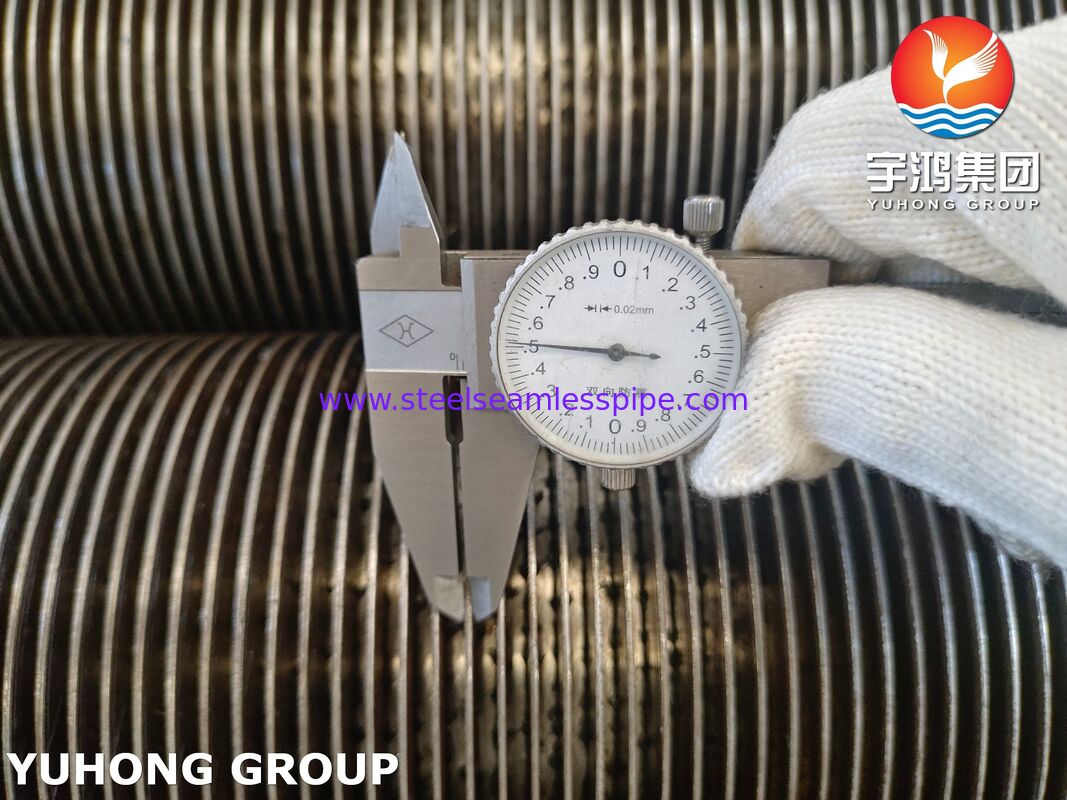

- Δύψος πτερυγίου: 0,8 mm ∼ 2,0 mm
- Σφαιρίδιο πτερύγας (Σφαιρίδιο πυκνότητας): 8 ̇ 20 πτερύγια ανά ίντσα (FPI)

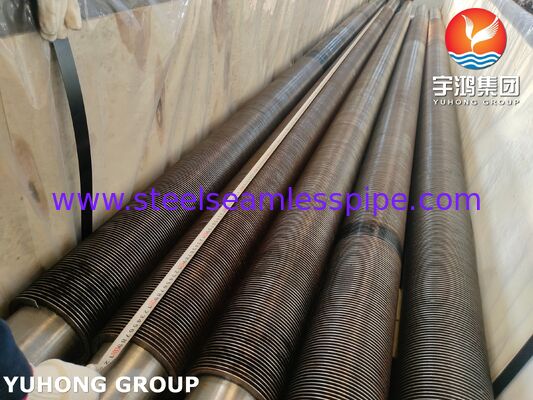

- Διάστημα σωλήνα: Μέχρι 24 μέτρα
Ανεπάρκειες διαστάσεων (Αναφορά ASME / Βιομηχανικά πρότυπα):
| Παράμετρος |
Περιοχή ανοχής |
| Υπερβολική δόση του σωλήνα βάσης |
± 0,75% ή ± 0,5 mm |
| Μύθος τοίχου |
± 10% ή ± 0,2 mm |
| Υψόμετρο πτερυγίου |
± 0,75 mm |
| Σφαιρίδιο πτερύγας |
± 1 πτερύγιο ανά μέτρο |
| Καθαρότητα |
≤ 2 mm ανά μέτρο |
| Διάρκεια |
± 5 mm (κοπή σε μήκος) |
Πλεονεκτήματα απόδοσης
- Εξαιρετική αντοχή σε υψηλές θερμοκρασίες: Το σωλήνα βάσης TP321H προσφέρει ανώτερη αντοχή στην έλξη και την αντοχή σε ρήξη άγχους έως και 800 °C+.
- Ισχυρός μεταλλουργικός δεσμός: Η συγκόλληση HF παρέχει σχεδόν 100% αποδοτικότητα σύνδεσης χωρίς κενά, εξασφαλίζοντας μακρά διάρκεια ζωής.
- Υψηλή αποδοτικότητα μεταφοράς θερμότητας: Η αυξημένη επιφάνεια (έως και 8×12 φορές γυμνό σωλήνα) και η βελτιστοποιημένη γεωμετρία πτερυγίων προάγουν την ταραχώδη ροή.
- Αντοχή στη διάβρωση και την οξείδωση: Η σταθεροποίηση TP321H με τιτάνιο αποτρέπει την κατάπτωση καρβιδίων και τη διασωματική διάβρωση.
- Αποδοτικότητα κόστους: Τα πτερύγια χάλυβα άνθρακα μειώνουν το συνολικό κόστος υλικού, διατηρώντας παράλληλα τις επιδόσεις.
- Μηχανική αντοχή: Αντιστέκεται σε θερμικούς κύκλους, δονήσεις και περιβάλλοντα υψηλής πίεσης.
Λεπτομερείς τομείς εφαρμογής
Οι εν λόγω σωλήνες TP321H/CS HF με πτερύγια χρησιμοποιούνται ευρέως σε:
- Ηλεκτρική παραγωγή: λέβητες, εξοικονομητές, υπερθέρμανση, HRSG (γεννήτριες ατμού ανάκτησης θερμότητας)
- Πετροχημική και διύλιση: Θερμαντήρες με καύση, μονάδες ανάκτησης της θερμότητας απόβλητων, ψυκτικοί αερίων
- Χημική επεξεργασία: Ανταλλάκτες θερμότητας υψηλής θερμοκρασίας
- Χάλυβας και μεταλλουργία: Φούρνοι επαναθέρμανσης και λέβητες καύσης απόβλητης θερμότητας
- Τσιμέντο και αποτέφρωση: Συστήματα ανάκτησης θερμότητας καυσαερίων κλιβάνων
- Θαλάσσια και ανοικτή θάλασσα: εξοικονόμηση καυσαερίων
Τα πλεονεκτήματα και η εμπειρία μας
Με πάνω από 15 χρόνια εμπειρίας στην κατασκευή και εξαγωγή σωλήνων με πτερύγια υψηλής συχνότητας,Ειδικευόμαστε σε συνδυασμούς βάσης από ανοξείδωτο χάλυβα + πτερυγίων από άνθρακα για κρίσιμες εφαρμογές υψηλών θερμοκρασιών..
Τα πλεονεκτήματα μας περιλαμβάνουν:
- Προηγμένες αυτόματες γραμμές παραγωγής συγκόλλησης HF με αυστηρό έλεγχο της διαδικασίας.
- Πλήρης ιχνηλασιμότητα υλικού και επιθεώρηση από τρίτο μέρος (SGS, BV, TUV).
- Υποστήριξη προσαρμοσμένου σχεδιασμού με βάση συγκεκριμένες συνθήκες λειτουργίας (θερμοκρασία, πίεση, μέσο).
- Ανταγωνιστικές τιμές σε συνδυασμό με υψηλά ευρωπαϊκά/ΗΠΑ πρότυπα ποιότητας.
- Γρήγορη παράδοση και αξιόπιστη παγκόσμια εφοδιαστική.
Έχουμε προμηθεύσει με επιτυχία χιλιάδες τόνους σωλήνων με πτερύγια TP321H/CS σε εργοστάσια παραγωγής ενέργειας και πετροχημικά έργα στη Νοτιοανατολική Ασία, Μέση Ανατολή και Ευρώπη,να κερδίζει σταθερές επαναλαμβανόμενες παραγγελίες από ικανοποιημένους πελάτες.
Επικοινωνήστε μαζί μας σήμερα για λεπτομερείς τεχνικές προσφορές, σχέδια και δείγματα.
