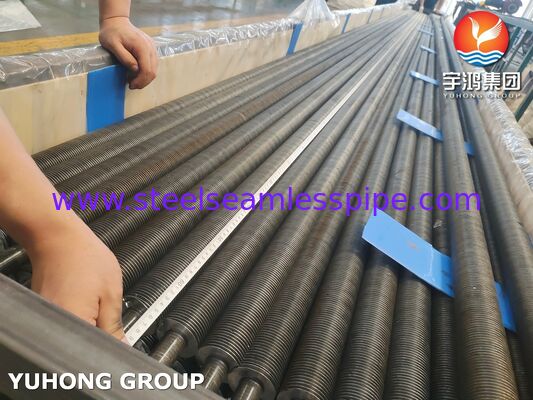

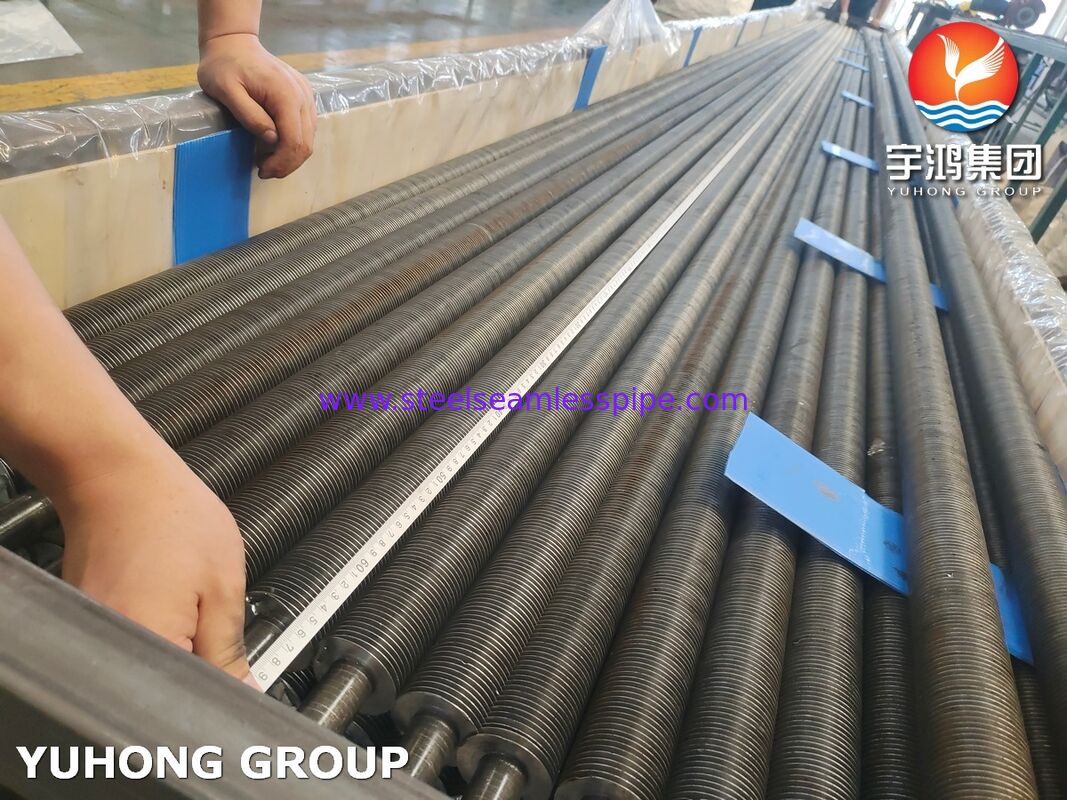

Υψηλής απόδοσης ενσωματωμένοι φτερωτοί σωλήνες τύπου G για αποτελεσματική μεταφορά θερμότητας
Οι ενσωματωμένοι σωλήνες μας τύπου G (γνωστοί και ως σωλήνες G-Fin ή Grooved Fined) παρέχουν ανώτερη απόδοση μεταφοράς θερμότητας σε απαιτητικές βιομηχανικές εφαρμογές.Αυτοί οι σωλήνες διαθέτουν ένα αδιάβροχο σωλήνα βάσης από ατσάλι χαμηλού άνθρακα ASTM A179 με πτερύγια αλουμινίου μηχανικά ενσωματωμένα σε ένα ακριβώς επεξεργασμένο ελικοειδή αυλάκι στην επιφάνεια του σωλήνα.
Αυτός ο ανθεκτικός μηχανικός δεσμός εξασφαλίζει εξαιρετική θερμική επαφή, αντοχή σε υψηλές θερμοκρασίες (μέχρι περίπου 350~400°C) και μακροχρόνια αντοχή υπό θερμικούς κύκλους και δονήσεις.Οι κατασκευαστές και οι μηχανικοί επιλέγουν ευρέως αυτούς τους σωλήνες για τους εναλλάκτες θερμότητας με ψύξη αέρα, συμπυκνωτές και άλλα συστήματα ανάκτησης θερμότητας.
Υλικό του προϊόντος: ASTM A179 Σωλήνας βάσης από ατσάλι άνθρακα χωρίς συγκόλληση + πτερύγια αλουμινίου
Υλικό βασικού σωλήνα: ASTM A179 / ASME SA179 αδιάβροχοι σωλήνες χάλυβα χαμηλού άνθρακα που τραβήχτηκαν με κρύο, ιδανικοί για ανταλλακτές θερμότητας και συμπυκνωτές λόγω της εξαιρετικής διαμόρφωσης, συγκολλητικότητας και θερμικής αγωγιμότητας.
Υλικό πτερυγίου: Αλουμίνιο υψηλής καθαρότητας (συνήθως κράμα 1060 ή 1100), επιλεγμένο για την εξαιρετική θερμική αγωγιμότητα, τις ελαφριές ιδιότητες και την αντοχή στη διάβρωση σε ατμοσφαιρικές συνθήκες.
Χημική σύνθεση
Βάση σωλήνα (ASTM A179 χάλυβα άνθρακα)
| Στοιχείο |
Σύνθεση (%) |
| Άνθρακας (C) |
00,06 - 0.18 |
| Μαγγάνιο (Mn) |
0.27 προς 0.63 |
| Φωσφόρος (P) |
≤ 0.035 |
| Θείο (S) |
≤ 0.035 |
| Σιλικόνη (Si) |
≤ 0,25 (τυπικό) |
Πτερύγια (σύνθεση αλουμινίου 1060 - Τυπικό)
| Στοιχείο |
Σύνθεση (%) |
| Αλουμίνιο (Al) |
≥ 99.60 |
| Χάλυβας (Cu) |
≤ 0.05 |
| Σίδηρος (Fe) |
≤ 0.35 |
| Σιλικόνη (Si) |
≤ 0.25 |
| Άλλα (κάθε ένα) |
≤ 0.03 |
Δομή σωλήνων με νήματα και διαδικασία ενσωμάτωσης
Η ενσωματωμένη σχεδίαση του G-Type δημιουργεί έναν ισχυρό, μόνιμο μηχανικό δεσμό:
- Πτερύγια: Συνεχής έλξη ταινίας αλουμινίου υπό ένταση.
- Η βάση του πτερυγίου εισάγεται στον αυλαίο και το μετατοπισμένο μέταλλο του σωλήνα κυλάει πίσω για να κλειδώσει το πτερύγιο με ασφάλεια.Αυτό έχει ως αποτέλεσμα την εξαιρετική επαφή μετάλλου με μέταλλο με ελάχιστη θερμική αντίσταση.
Αυτή η διαδικασία εξασφαλίζει ότι τα πτερύγια παραμένουν σταθερά συνδεδεμένα ακόμη και υπό υψηλές θερμοκρασίες, δονήσεις ή θερμική επέκταση, ξεπερνώντας τα τυλιγμένα ή τα πτερύγια τύπου L στην αξιοπιστία.

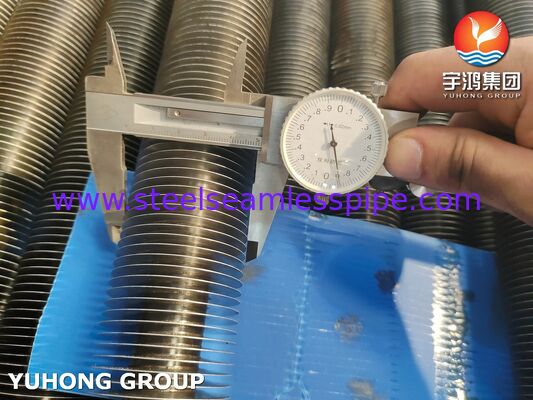

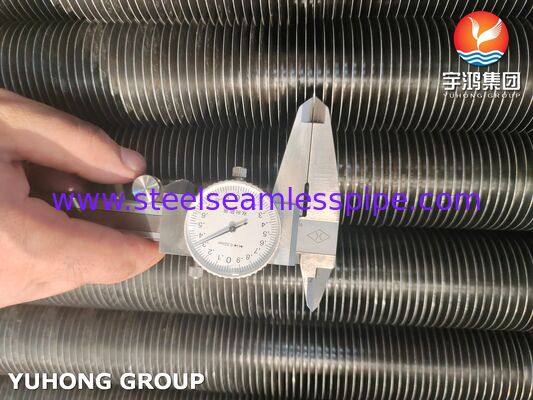

Τυποποιημένες διαστάσεις και ανοχές
Τυπικές προδιαγραφές (διαθέσιμα μεγέθη προσαρμογής):
| Παράμετρος |
Πεδίο |
| Υπερβολική δόση του σωλήνα βάσης |
15.88 mm 50,8 mm (συνήθως 19 38,1 mm) |
| Μύθος τοιχώματος υπόγειου σωλήνα |
1.0 ∙ 3,0 mm (ελάχιστο ~ 2,11 mm / 14 BWG για πολλές εφαρμογές) |
| Υψόμετρο πτερυγίου |
6.35 ∙ 25.4 mm (συνήθως 9.5 ∙ 16 mm) |
| Δάχος πτερυγίου |
~ 0,3 mm 0,5 (συνήθως 0,4 mm) |
| Περικύκλωμα (FPI) |
5 13 πτερύγια ανά ίντσα (συνήθως 8 11 FPI) |
| ΟΔ του σωλήνα πτερύγας (πάνω από πτερύγια) |
Μέχρι ~ 57 ̊70 mm ανάλογα με το ύψος |
| Διάστημα σωλήνα |
Μέχρι 18,500 mm (προσαρμοσμένη σε μήκος) |
Ανεπάρκειες (τυπικά βιομηχανικά πρότυπα):
- Περικλείδιο OD: +0 / -0,38 mm (ή όπως ορίζεται)
- Υψόμετρο πτερυγίου: ±0,2 mm

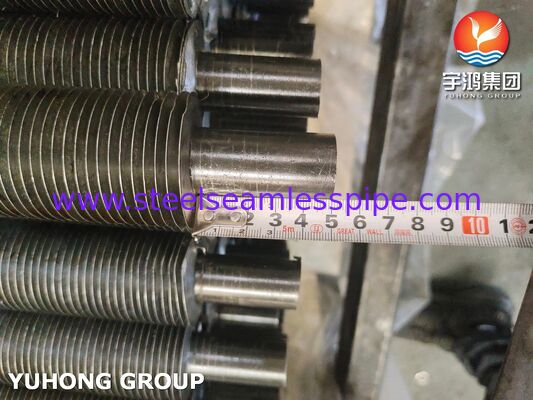

- Γυμνά άκρα του σωλήνα: ±6 mm
- μήκος: ±3 mm ή ανά προδιαγραφή του πελάτη (π.χ. ±3,2 mm για < 7,3 m)
Πλεονεκτήματα απόδοσης
- Εξαιρετική μεταφορά θερμότητας: Ο σφιχτός μηχανικός δεσμός ελαχιστοποιεί την αντίσταση επαφής για ανώτερη απόδοση.
- Αντοχή σε υψηλές θερμοκρασίες: Κατάλληλη για συνεχή λειτουργία έως 350-400°C.
- Ανθεκτικός σύνδεσμος: Τα πτερύγια αντέχουν στο χαλάρωμα από θερμικές κυκλίες, δονήσεις ή υψηλής ταχύτητας ροή αέρα.
- Αντίσταση στη διάβρωση: Τα πτερύγια αλουμινίου λειτουργούν καλά σε ατμοσφαιρικά και ελαφρώς διαβρωτικά περιβάλλοντα.
- Συμπίεση σχεδιασμού: Η αύξηση της επιφάνειας επιτρέπει μικρότερους, πιο αποδοτικούς εναλλάκτες θερμότητας.
- Μηχανική αντοχή: Το ενσωματωμένο σχέδιο χειρίζεται αποτελεσματικά την πίεση και τις μηχανικές πιέσεις.
Λεπτομερείς τομείς εφαρμογής
Οι ενσωματωμένοι φτερωτοί σωλήνες τύπου G ξεχωρίζουν σε:
- Πετροχημική και διύλιση: Ανταλλάκτες θερμότητας με ψύξη αέρα (ψύκτες φεν), συμπυκνωτές και ανάκτηση καυσίμων.
- Ηλεκτρική παραγωγή: Συσσωρευτές ατμού, οικονομιστές και ψύξη καυσαερίων των τουρμπίνων.
- Πετρέλαιο και φυσικό αέριο: ψυκτικοί μηχανισμοί επεξεργασίας και συστήματα συμπίεσης αερίων.
- Μεταλλουργία και βιομηχανία χάλυβα: μονάδες ψύξης αερίων υψηλής θερμοκρασίας και μονάδες ανάκτησης θερμότητας.
- Χημική επεξεργασία: αντιδραστήρες και συμπυκνωτές στήλης απόσταξης.
- Ηλεκτρονικό σύστημα κλιματισμού και ψύξης: Μεγάλης κλίμακας συμπυκνωτές και εξατμιστές με ψύξη αέρα.
Οι σωλήνες αυτοί έχουν αποδειχθεί σε έργα για σημαντικούς πελάτες στις βιομηχανίες Sinopec, PetroChina και στον παγκόσμιο τομέα της ηλεκτρικής ενέργειας/μεταλλουργίας.
Γιατί να επιλέξετε τους ενσωματωμένους φτερωτούς σωλήνες τύπου G;
Τα πλεονεκτήματα μας περιλαμβάνουν:
- Προχωρημένες γραμμές παραγωγής CNC για ακριβή, επαναληπτή ποιότητα.
- Απαραίτητη ιχνηλασιμότητα υλικού με πιστοποιητικά δοκιμής πλήρους εργοστασίου (EN10204 3.1/3.2).
- Εφαρμοσμένη τεχνική υποστήριξη για συγκεκριμένες διαστάσεις, υλικά και απαιτήσεις απόδοσης.
- Σφιχτός έλεγχος ποιότητας: έλεγχοι διαστάσεων, υδροστατικές δοκιμές, σκληρότητα και οπτική επιθεώρηση.
- Σημαντική εμπειρία εξαγωγής με συσκευασίες βελτιστοποιημένες για θαλάσσια μεταφορά στις αγορές σε όλο τον κόσμο.
Οι σωλήνες μας πληρούν ή υπερβαίνουν τα πρότυπα ASTM, ASME και διεθνή, εξασφαλίζοντας μακρά διάρκεια ζωής και βέλτιστη απόδοση στα συστήματα μεταφοράς θερμότητας.
Επικοινωνήστε μαζί μας σήμερα για λεπτομερείς προσφορές, τεχνικά σχέδια ή εξατομικευμένες προδιαγραφές.
