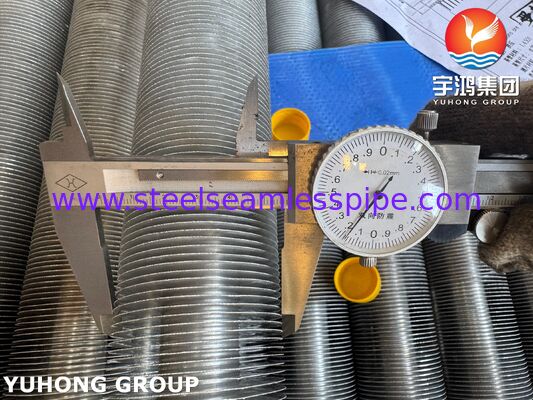

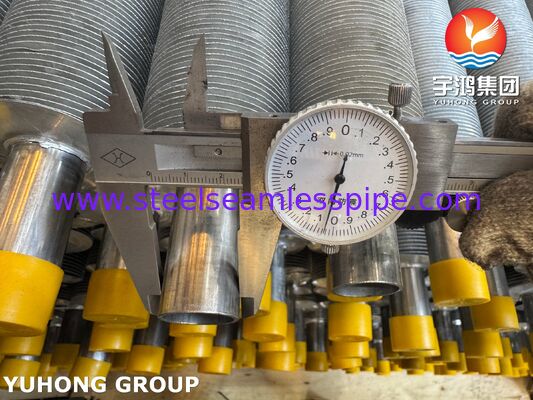

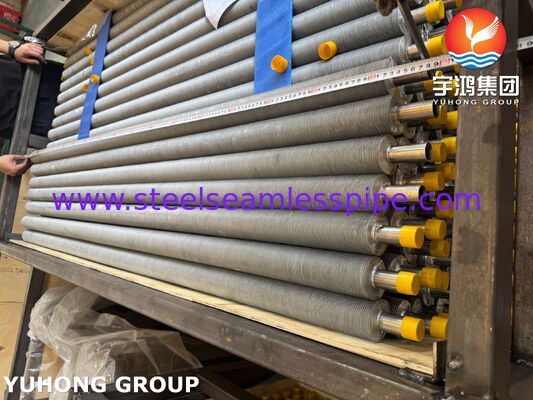

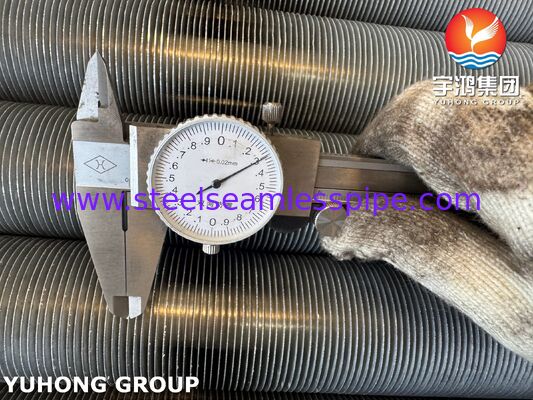

Σωλήνας με πτερύγια από εξωθημένο διμεταλλικό υλικό υψηλής απόδοσης: EN 10217-7 1.4301 Βασικός σωλήνας με πτερύγιο αλουμινίου

Επισκόπηση προϊόντος Οι εξωθημένοι διμεταλλικοί σωλήνες με πτερύγια αντιπροσωπεύουν την κορυφή της τεχνολογίας μεταφοράς θερμότητας. Συνδυάζοντας την ανώτερη αντοχή στη διάβρωση ενός εσωτερικού σωλήνα EN 10217-7 1.4301 (Ανοξείδωτος χάλυβας 304) με την εξαιρετική θερμική αγωγιμότητα ενός εξωτερικού πτερυγίου αλουμινίου (AL), αυτοί οι σωλήνες είναι σχεδιασμένοι για απαιτητικά βιομηχανικά περιβάλλοντα. Η απρόσκοπτη διαδικασία εξώθησης διασφαλίζει τέλεια μηχανική σύνδεση, προσφέροντας μακροχρόνια απόδοση σε εναλλάκτες θερμότητας, ψύκτες αέρα και συμπυκνωτές.

Δομή & Διαδικασία Κατασκευής Σωλήνων με Εξωθημένα Πτερύγια 1.4301 + AL

Η εξαιρετική ανθεκτικότητα των διμεταλλικών σωλήνων μας με πτερύγια προέρχεται από την προηγμένη διαδικασία κατασκευής ψυχρής εξώθησης.

• Εσωτερικός/Βασικός Σωλήνας (EN 10217-7 1.4301): Ο εσωτερικός σωλήνας κατασκευάζεται από συγκολλημένο ανοξείδωτο χάλυβα υψηλής ποιότητας (1.4301 / SS 304) σχεδιασμένο για εφαρμογές πίεσης, εξασφαλίζοντας μέγιστη αντοχή σε εσωτερικά διαβρωτικά υγρά.

• Εξωτερικό Πτερύγιο (Αλουμίνιο): Χρησιμοποιούμε καθαρό αλουμίνιο (συνήθως Al 1060) λόγω της ανώτερης μορφοποιησιμότητας και των δυνατοτήτων απαγωγής θερμότητας.

• Η Διαδικασία Εξώθησης: Ένας σωλήνας μανικιού αλουμινίου τοποθετείται πάνω στον βασικό σωλήνα από ανοξείδωτο χάλυβα 1.4301. Στη συνέχεια, το συγκρότημα τροφοδοτείται μέσω μιας μηχανής κύλισης όπου τρία σετ δίσκων εξωθούν το αλουμίνιο για να σχηματίσουν τα πτερύγια. Αυτή η διαδικασία δημιουργεί μια σφιχτή, μόνιμη μηχανική σύνδεση μεταξύ του ανοξείδωτου χάλυβα και του αλουμινίου, σφραγίζοντας πλήρως τον βασικό σωλήνα από την εξωτερική ατμόσφαιρα και αποτρέποντας γαλβανική διάβρωση.

Χημική Σύνθεση: Βασικός Σωλήνας EN 10217-7 1.4301 & Πτερύγιο Αλουμινίου

Για να πληρούμε αυστηρά διεθνή πρότυπα μηχανικής, ελέγχουμε αυστηρά τις πρώτες ύλες. Παρακάτω παρουσιάζεται η χημική σύνθεση του εσωτερικού σωλήνα και του υλικού του πτερυγίου.

Πίνακας 1: Υλικό Βασικού Σωλήνα - EN 10217-7 1.4301 (X5CrNi18-10)

Πίνακας 2: Υλικό Πτερυγίου - Αλουμίνιο (Βαθμός 1060/1100)

Διαστάσεις & Εύρος Ανοχής για Σωλήνες με Πτερύγια 1.4301 / AL

Η ακρίβεια είναι κρίσιμη στη συναρμολόγηση εναλλάκτη θερμότητας. Προσφέρουμε εξαιρετικά προσαρμόσιμες διαστάσεις με αυστηρά ελεγχόμενες ανοχές για να διασφαλίσουμε τέλεια εφαρμογή.

Πλεονεκτήματα Απόδοσης Σωλήνων με Εξωθημένα Πτερύγια από Ανοξείδωτο Χάλυβα 1.4301 + AL

• Μηδενική Αντίσταση Επαφής: Η διαδικασία εξώθησης με ψυχρή κύλιση εγγυάται 100% μηχανική σύνδεση, εξασφαλίζοντας μηδενική απώλεια απόδοσης μεταφοράς θερμότητας ακόμη και σε υψηλές θερμοκρασίες (έως 280°C - 300°C).

• Ασυναγώνιστη Προστασία από Διάβρωση: Το υλικό του πτερυγίου αλουμινίου περιβάλλει πλήρως τον βασικό σωλήνα από ανοξείδωτο χάλυβα 1.4301. Αυτό το φαινόμενο "θυσιαζόμενης ανόδου" και ο φυσικός φραγμός προστατεύουν τον εσωτερικό σωλήνα από εξωτερική ατμοσφαιρική διάβρωση.

• Υψηλή Δομική Ακεραιότητα: Σε αντίθεση με τα πτερύγια τυλιγμένα ή με πόδι L, τα εξωθημένα πτερύγια είναι αναπόσπαστα από το εξωτερικό μανίκι αλουμινίου. Δεν θα χαλαρώσουν, παραμορφωθούν ή ξεκολλήσουν κατά τη διάρκεια δονήσεων, πλύσης υπό υψηλή πίεση ή θερμικών κύκλων.

• Υγιεινή Εσωτερική Επιφάνεια: Ο εσωτερικός σωλήνας EN 10217-7 1.4301 προσφέρει εξαιρετική υγιεινή και καθαρισιμότητα, καθιστώντας τον κατάλληλο για υγειονομικές εφαρμογές και εφαρμογές τροφίμων.

Λεπτομερείς Περιοχές Εφαρμογής για Διμεταλλικούς Σωλήνες με Πτερύγια EN 10217-7 1.4301

Λόγω του συνδυασμού υλικών υψηλής ποιότητας, αυτοί οι σωλήνες με πτερύγια καθορίζονται ευρέως από εταιρείες μηχανικής σε διάφορες βιομηχανίες:

• Πετροχημικά & Διυλιστήρια Πετρελαίου: Χρησιμοποιούνται σε εναλλάκτες θερμότητας ψύξης αέρα (ACHE) όπου διαβρωτικά εσωτερικά υγρά ψύχονται από τον ατμοσφαιρικό αέρα.

• Παραγωγή Ενέργειας: Βασικά εξαρτήματα σε συστήματα ψύξης συμπυκνωτών και ανάκτησης καυσαερίων.

• Επεξεργασία Τροφίμων & Ποτών: Ο εσωτερικός σωλήνας 1.4301 (SS304) εγγυάται την ασφάλεια των τροφίμων, χρησιμοποιείται ευρέως σε εξοπλισμό ξήρανσης, θέρμανσης και παστερίωσης.

• Συστήματα HVAC: Βιομηχανικά πηνία θέρμανσης και κλιματισμού που απαιτούν υψηλή ανθεκτικότητα και θερμική απόδοση.

Γιατί να μας επιλέξετε ως τον Κατασκευαστή Διμεταλλικών Σωλήνων με Πτερύγια;

Με πάνω από μια δεκαετία εμπειρίας στην κατασκευή λύσεων μεταφοράς θερμότητας, δεν είμαστε απλώς προμηθευτής, είμαστε ο τεχνικός σας συνεργάτης.

• Αυστηρός Έλεγχος Ποιότητας (QC): Κάθε βασικός σωλήνας EN 10217-7 1.4301 υποβάλλεται σε Δοκιμή Ηλεκτρομαγνητικών Ρευμάτων (ECT) και Υδροστατική δοκιμή πριν από την εξώθηση. Μετά την εξώθηση, πραγματοποιούμε σχολαστικούς ελέγχους διαστάσεων και οπτικές επιθεωρήσεις.

• Προηγμένη Κατασκευή: Οι εισαγόμενες μηχανές εξώθησης μας διασφαλίζουν σταθερό βήμα πτερυγίων και εντελώς πτερύγια χωρίς ρυτίδες στη βάση, μεγιστοποιώντας τη δυναμική ροής αέρα.

• Συσκευασία Έτοιμη για Εξαγωγή: Για την αποφυγή ζημιών στα πτερύγια κατά τη μεταφορά σε μεγάλες αποστάσεις, όλοι οι σωλήνες συσκευάζονται σε στιβαρά, απολυμασμένα ξύλινα κιβώτια με προσαρμοσμένα εσωτερικά ξύλινα στηρίγματα και ξηραντικά για την αποφυγή οξείδωσης.

• Προσαρμοσμένη Μηχανική: Υποστηρίζουμε OEM/ODM. Είτε χρειάζεστε συγκεκριμένα άκρα χωρίς πτερύγια, προσαρμοσμένα μήκη ή εξειδικευμένες αναφορές δοκιμών (Πιστοποιητικό EN 10204 3.1), η ομάδα μηχανικών μας είναι έτοιμη να παραδώσει.
