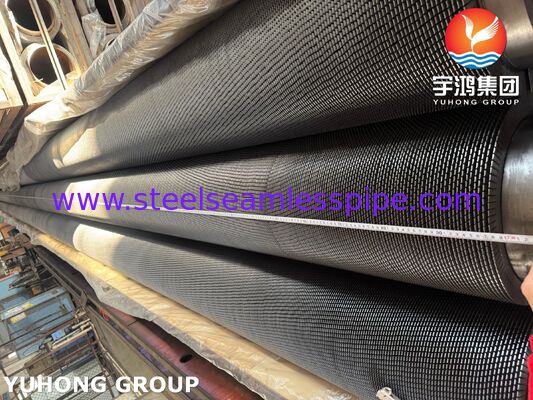

A335 P22 Οδοντωτοί Σωλήνες με Πτερύγια από CS για Συστήματα HRSG & Ανάκτησης Θερμότητας

Δορυφορικοί σωλήνες - A335 P22 σωλήνας βάσης, φτερά από ανθρακούχο χάλυβα.

1.Εισαγωγή του προϊόντος:Τεχνουργήματα

Το δονητό μαςΟι σωλήνες που χρησιμοποιούνται συνδυάζουν την αντοχή σε υψηλές θερμοκρασίες των σωλήνων βάσης από κράμα χρωμίου-μαλαίου P22 με την οικονομικά αποδοτική θερμική αγωγιμότητα των πτερυγίων χάλυβα άνθρακα,κατασκευασμένα για απαιτητικές εφαρμογές σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας, διυλιστήρια και μονάδες επεξεργασίας χημικών.

2- Μεταλλουργική Συνεργασία: Χημεία Βάσεων & Φιν

2.1 Τύπος βάσης (A335 P22) ️ Υψηλής θερμοκρασίας CΠρωταθλητής

Χημική σύνθεση ανά ASTM A335:

2.2 Πτερύγια από χάλυβα άνθρακα

Τυπική σύνθεση (ASTM A570):

3Προηγμένη διαδικασία κατασκευής

Παραγωγή με έλεγχο ποιότητας σε 3 στάδια:

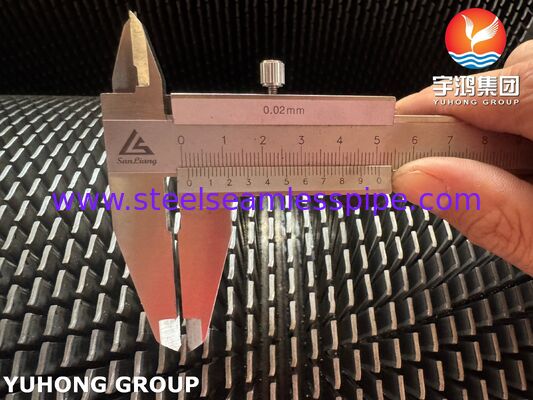

1. Σχηματισμός πτερυγίων: ψυχρά κυλούμενα στρώματα CS που τρυπώνται σε δονητά πτερυγία (αποδοχή ύψους πτερυγίων: ±0,15 mm)

1. Υψηλής συχνότητας συγκόλληση: πτερύγια συνδεδεμένα με το σωλήνα βάσης P22 σε θερμοκρασία 1150 °C ± 20 °C υπό ασφυκτική ασπίδα αερίου

1. Επεξεργασία μετά την συγκόλληση: ανακούφιση από στρες σε θερμοκρασία 650 °C για 2 ώρες (σύμφωνα με το τμήμα VIII του ASME)

Ελέγχου κρίσιμων διαδικασιών:

• Βαθμός διείσδυσης συγκόλλησης: ≥ 75% του πάχους πτερυγίου

• Δυνατότητα κοπής: ≥ 250 MPa (δοκιμάζεται σύμφωνα με το πρότυπο EN 1390)

• Δοκιμή κυκλικού ρεύματος: 100% επιθεώρηση σωλήνα

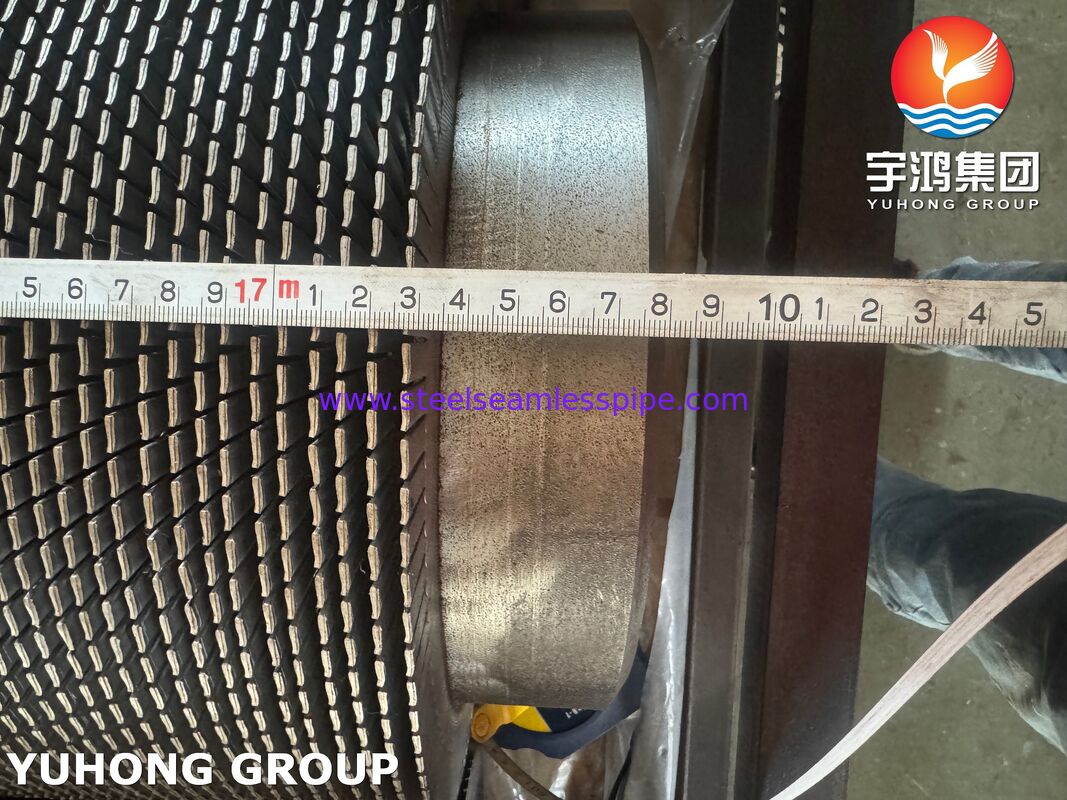

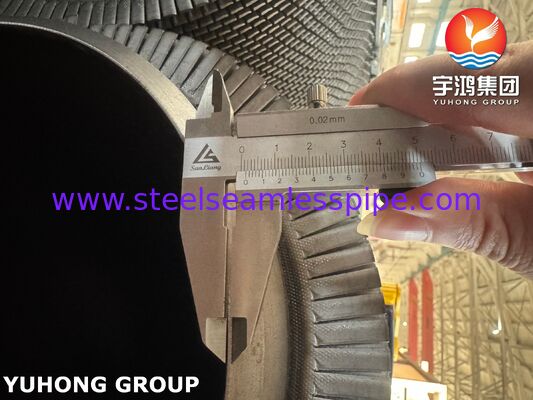

4. Διαμετρική ακρίβεια και ανοχές

5. Κριτικά πεδία εφαρμογής

6. Ανταγωνιστικά πλεονεκτήματα και αποδεδειγμένη απόδοση

• Θερμική απόδοση: 25-40% υψηλότερη από την HTC σε σύγκριση με τους απλούς σωλήνες (δεδομένα πεδίου HTRI)

• Αντίσταση στη διάβρωση: Η βάση P22 αντέχει σε μερική πίεση H2S > 0,05 psi

• Μηχανική ακεραιότητα: Δυνατότητα ρήξης από έλξη > 80 MPa σε θερμοκρασία 550 °C (ανάλογα με τα δεδομένα NIMS)

• Εμπειρία στο πεδίο: 15+ χρόνια ζωής σε προθέρμανση αέρα FCCU (υπογραμμισμένες περιπτώσεις)
