Υψηλής συχνότητας συγκολλημένοι σωλήνες με νιφάδες TP347H

Σωλήνας βάσης από ανοξείδωτο χάλυβα ASTM A376 TP347H με πτερύγια από ανθρακούχο χάλυβα συγκολλημένα με υψηλή συχνότητα για Οικονομοποιητές HRSG και ανάκτηση θερμότητας καυσαερίων υψηλής θερμοκρασίας

Σε Γεννήτριες Ατμού Ανάκτησης Θερμότητας (HRSG), οικονομοποιητές λεβήτων κοινής ωφέλειας και συστήματα ανάκτησης θερμότητας καυσαερίων υψηλής θερμοκρασίας που λειτουργούν πάνω από 500–650 °C, οι χειριστές αντιμετωπίζουν περιορισμένη επιφάνεια μεταφοράς θερμότητας, προοδευτική χαλάρωση πτερυγίων υπό θερμικό κύκλο, αυξημένη αντίσταση επαφής και υποβάθμιση του σωλήνα βάσης από οξείδωση και ερπυσμό. Ο σωλήνας βάσης από απρόσκοπτο ωστενιτικό ανοξείδωτο χάλυβα ASTM A376 TP347H μας, εφοδιασμένος με συνεχόμενα πτερύγια από ανθρακούχο χάλυβα μέσω συγκόλλησης με αντίσταση υψηλής συχνότητας, παρέχει ισχυρό μεταλλουργικό δεσμό που διατηρεί τη θερμική απόδοση υπό κυκλική λειτουργία υψηλής θερμοκρασίας, ενώ αυξάνει σημαντικά την εξωτερική επιφάνεια από την πλευρά των καυσαερίων.

Δομή Προϊόντος – Σωλήνας Βάσης ASTM A376 TP347H + Πτερύγια από Ανθρακούχο Χάλυβα με Διαδικασία Συγκόλλησης Υψηλής Συχνότητας

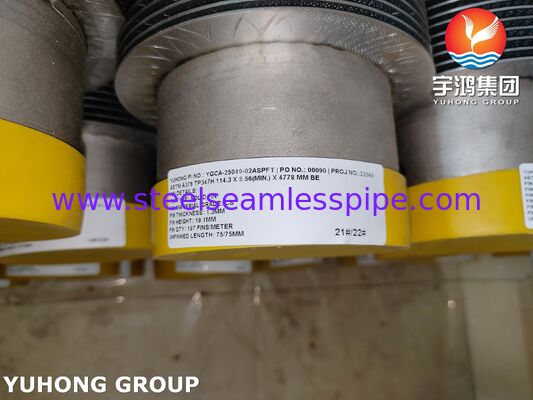

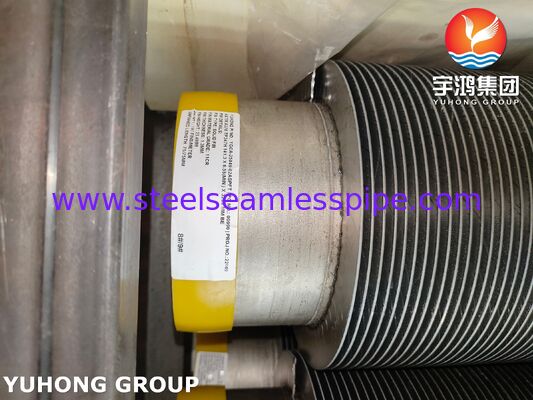

Ο σωλήνας αποτελείται από έναν απρόσκοπτο ωστενιτικό ανοξείδωτο χάλυβα βάσης ASTM A376 TP347H (UNS S34709) με συνεχή συμπαγή λωρίδα πτερυγίων από ανθρακούχο χάλυβα, ελικοειδώς περιτυλιγμένη και συνεχώς συγκολλημένη στην εξωτερική επιφάνεια μέσω συγκόλλησης με αντίσταση υψηλής συχνότητας (HFW).

Η διαδικασία HFW δημιουργεί τοπική τήξη στη ρίζα του πτερυγίου και στην επιφάνεια του σωλήνα υπό ελεγχόμενη πίεση, σχηματίζοντας έναν συνεχή μεταλλουργικό δεσμό χωρίς υλικό πλήρωσης. Αυτό παράγει μια συγκόλληση υψηλής ακεραιότητας με εξαιρετική θερμική αγωγιμότητα, αντοχή σε θερμικό σοκ και μακροπρόθεσμη σταθερότητα υπό δονήσεις και θερμικούς κύκλους, τυπικούς της λειτουργίας HRSG και των οικονομοποιητών λεβήτων.

Χημική Σύνθεση – Υλικό Σωλήνα Βάσης ASTM A376 TP347H και Πτερυγίων από Ανθρακούχο Χάλυβα

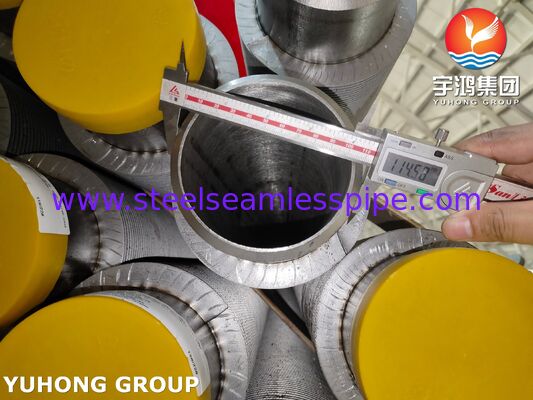

Εύρος Διαστάσεων και Ανοχή – Σωλήνας με Πτερύγια ASTM A376 TP347H + CS Συγκολλημένος με Υψηλή Συχνότητα

Πλεονεκτήματα Απόδοσης σε Λειτουργία HRSG και Ανάκτησης Θερμότητας Καυσαερίων Υψηλής Θερμοκρασίας

• Η συνεχής μεταλλουργική συγκόλληση εξασφαλίζει σχεδόν μηδενική αντίσταση επαφής και εξαλείφει την προοδευτική αποκόλληση πτερυγίων που είναι συνηθισμένη σε περιτυλιγμένα με τάση ή ενσωματωμένα σχέδια υπό θερμικό κύκλο.
• Ο σωλήνας βάσης TP347H προσφέρει ανώτερη αντοχή σε ερπυσμό, αντοχή στην οξείδωση και αντοχή στη διακοκκώδη διάβρωση σε αυξημένες θερμοκρασίες (δυνατότητα συνεχούς λειτουργίας έως περίπου 815–850 °C όριο οξείδωσης· ο σχεδιασμός των εξαρτημάτων πίεσης διέπεται από επιτρεπόμενες τάσεις ASME).
• Τα πτερύγια από ανθρακούχο χάλυβα παρέχουν οικονομικά αποδοτική αύξηση της επιφάνειας από την πλευρά των καυσαερίων, ενώ ο ανοξείδωτος σωλήνας βάσης διαχειρίζεται ατμό υψηλής πίεσης ή υγρό διεργασίας.
• Η υψηλή αντοχή του δεσμού αντέχει σε δονήσεις, καθαρισμό με αιθάλη και θερμικό σοκ, τυπικά των οικονομοποιητών HRSG και των λεβήτων ανάκτησης θερμότητας.
• Η απόδοση μεταφοράς θερμότητας αυξάνεται σημαντικά σε σύγκριση με τους απλούς σωλήνες, επιτρέποντας υψηλότερη ανάκτηση θερμότητας εντός του υπάρχοντος χώρου και μειωμένο αριθμό σειρών σωλήνων.

Εστίαση Εφαρμογής – Οικονομοποιητές HRSG, Ανάκτηση Θερμότητας Λεβήτων Κοινής Ωφέλειας & Υπηρεσίες Υψηλής Θερμοκρασίας Πετροχημικών

Αυτοί οι σωλήνες με πτερύγια ASTM A376 TP347H + ανθρακούχος χάλυβας HFW προδιαγράφονται για:

• Οικονομοποιητές και εξατμιστές Γεννητριών Ατμού Ανάκτησης Θερμότητας (HRSG) που ανακτούν θερμότητα καυσαερίων αεριοστροβίλου
• Οικονομοποιητές και προθερμαντήρες αέρα λεβήτων κοινής ωφέλειας που λειτουργούν σε καυσαέρια υψηλής θερμοκρασίας
• Μονάδες ανάκτησης θερμότητας σε πετροχημικές και διυλιστικές μονάδες
• Θερμαντήρες διεργασιών υψηλής θερμοκρασίας και τμήματα μεταγωγής όπου απαιτείται ενισχυμένη εξωτερική μεταφορά θερμότητας από την πλευρά του αερίου

Το προϊόν αυξάνει την ανακτήσιμη θερμότητα από ροές καυσαερίων υψηλής θερμοκρασίας, βελτιώνει τη συνολική θερμική απόδοση της μονάδας και μειώνει τον κίνδυνο αστοχίας του σωλήνα βάσης από οξείδωση ή ερπυσμό, διατηρώντας παράλληλα την αξιόπιστη προσάρτηση των πτερυγίων υπό κυκλική λειτουργία.

Συσκευασία, Logistics & Εμπορικοί Όροι

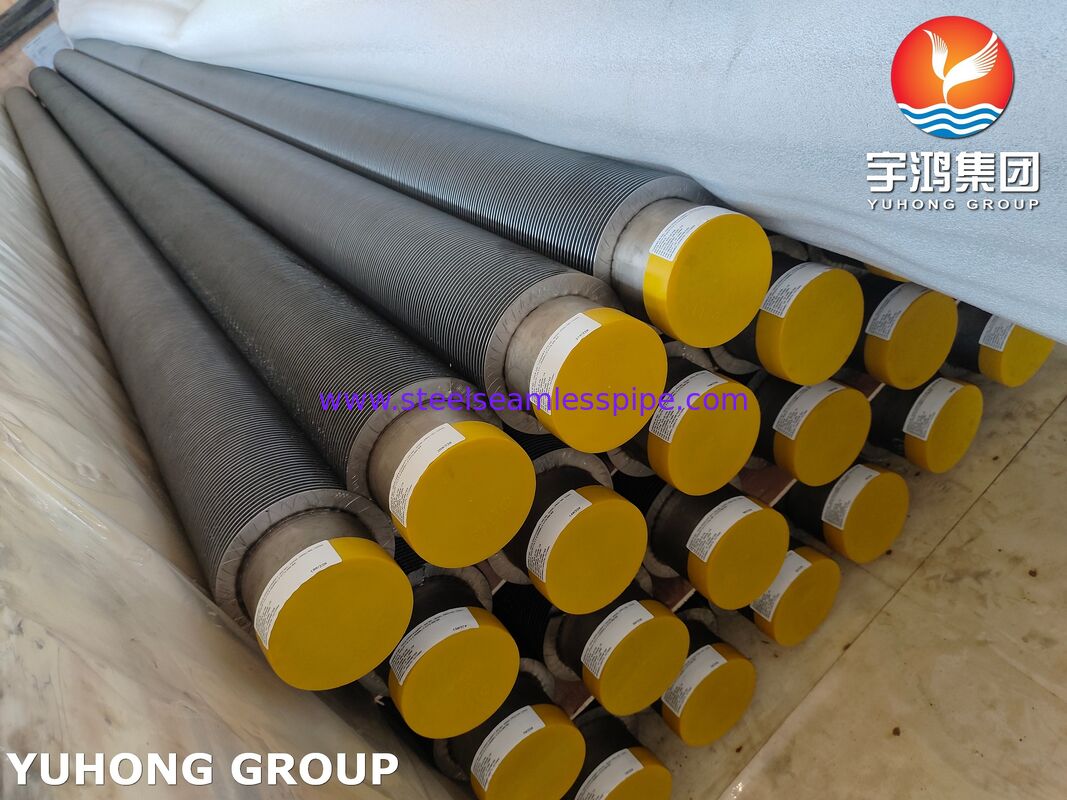

Οι σωλήνες συσκευάζονται σε στιβαρά κουτιά από κόντρα πλακέ ή ξύλινα κιβώτια με μεταλλικό σκελετό, με εσωτερικά στηρίγματα και προστασία άκρων για την αποφυγή παραμόρφωσης των πτερυγίων κατά τη θαλάσσια ή χερσαία μεταφορά. Η συσκευασία εξαγωγής πληροί τις απαιτήσεις ISPM 15 όπου εφαρμόζεται.

• Ελάχιστη Ποσότητα Παραγγελίας (MOQ): 200–500 kg ή ισοδύναμο μήκος (διαπραγματεύσιμο για πρωτότυπα ή μικρές δοκιμαστικές παρτίδες)
• Βάση Τιμής: FOB κύρια κινεζικά λιμάνια (Σαγκάη, Νινγκμπό, Τιαντζίν, κ.λπ.)
• Χρόνος Παράδοσης: 35–60 ημέρες μετά την επιβεβαίωση της παραγγελίας και την παραλαβή της προκαταβολής ή της L/C, ανάλογα με την ποσότητα, τη διάμετρο και τη διαμόρφωση των πτερυγίων
• Πληρωμή: T/T ή αμετάκλητη L/C εν όψει

Πιστοποιητικά & Ποιοτικός Έλεγχος – Ιχνηλασιμότητα Υλικού ASTM A376 TP347H

Κάθε αποστολή συνοδεύεται από:

• Πιστοποιητικό Δοκιμής Εργοστασίου EN 10204 3.1 που καλύπτει τη χημική σύνθεση, τις μηχανικές ιδιότητες και τη θερμική επεξεργασία του σωλήνα βάσης ASTM A376 TP347H
• Εκθέσεις επιθεώρησης διαστάσεων και αρχεία ακεραιότητας συγκόλλησης
• Υδροστατική δοκιμή ή/και μη καταστροφική εξέταση (ρεύματα Eddy, υπερήχους ή διεισδυτικό υγρό) όπως έχει καθοριστεί
• Πιστοποίηση συστήματος διαχείρισης ποιότητας ISO 9001
• Προαιρετική επιθεώρηση από τρίτους (SGS, BV, Lloyd’s, κ.λπ.)
