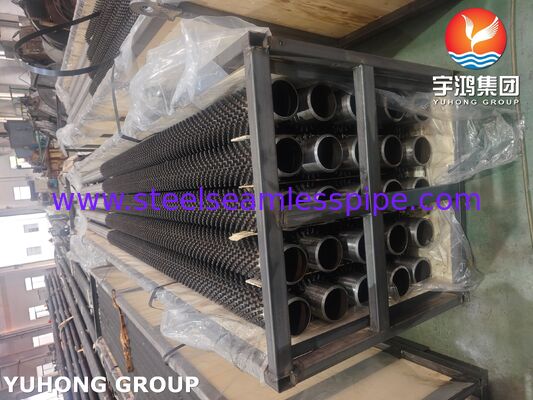

Σπειροειδείς Σωλήνες για Οικονομητές – Χάλυβας Κράματος ASTM A335 P5

Οι επικαλυμμένοι σωλήνες ASTM A335 P5 για οικονομητές είναι εξαρτήματα μεταφοράς θερμότητας σχεδιασμένα για συστήματα λεβήτων υψηλής θερμοκρασίας, βιομηχανικό εξοπλισμό ανάκτησης απορριπτόμενης θερμότητας και άλλες απαιτητικές θερμικές εφαρμογές. Κατασκευασμένοι από κράμα χάλυβα 5Cr-0.5Mo χρωμίου-μολυβδαινίου, αυτοί οι σωλήνες συνδυάζουν αντοχή σε υψηλές θερμοκρασίες, αντοχή στην οξείδωση και αξιόπιστη απόδοση σε κατάλληλα σχεδιασμένα περιβάλλοντα λειτουργίας.

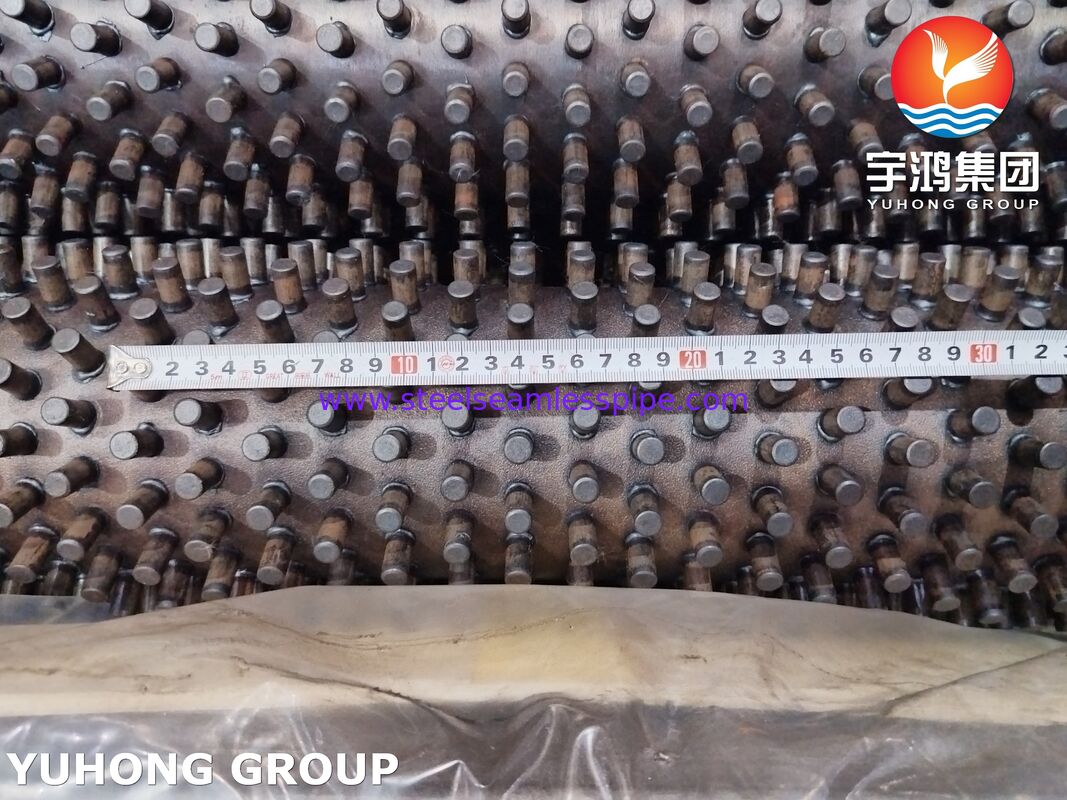

Οι επικαλυμμένοι σωλήνες διαθέτουν συμπαγείς μεταλλικούς πύρους συγκολλημένους στην εξωτερική επιφάνεια του βασικού σωλήνα. Οι πύροι αυξάνουν την αποτελεσματική επιφάνεια μεταφοράς θερμότητας και προάγουν την ανταλλαγή θερμότητας μεταξύ του τοιχώματος του σωλήνα και της περιβάλλουσας ροής αερίου. Είναι ιδιαίτερα χρήσιμοι σε εφαρμογές όπου η μεταφορά θερμότητας από την πλευρά του αερίου είναι περιορισμένη ή όπου οι συμβατικοί πτερυγικοί σωλήνες μπορεί να είναι λιγότερο κατάλληλοι λόγω τέφρας, σκόνης ή άλλων δύσκολων συνθηκών διεργασίας.

Το ASTM A335 P5 είναι ένας βαθμός κράματος χάλυβα χρωμίου-μολυβδαινίου που συνδέεται συνήθως με την πίεση σε υψηλές θερμοκρασίες. Η σύνθεση του κράματός του παρέχει χρήσιμη αντίσταση στην οξείδωση σε υψηλές θερμοκρασίες και βελτιωμένη απόδοση σε θερμικές εφαρμογές σε σύγκριση με τον συνηθισμένο χάλυβα άνθρακα, υπό την προϋπόθεση των πραγματικών συνθηκών λειτουργίας και του περιβάλλοντος διάβρωσης.

Οι επικαλυμμένοι σωλήνες μας μπορούν να κατασκευαστούν σύμφωνα με σχέδια πελατών και προδιαγραφές έργων, με προσαρμοσμένες διαστάσεις σωλήνων, γεωμετρία πύρων, διαδικασίες συγκόλλησης και φινιρίσματα επιφανειών για να καλύψουν τις απαιτήσεις των βιομηχανικών οικονομητών και των συστημάτων ανάκτησης θερμότητας.

• Κράμα χάλυβα υψηλής θερμοκρασίας: Οι βασικοί σωλήνες ASTM A335 P5 είναι κατάλληλοι για σωστά σχεδιασμένες εφαρμογές σε υψηλές θερμοκρασίες.

• Ενισχυμένη επιφάνεια μεταφοράς θερμότητας: Οι συγκολλημένοι πύροι αυξάνουν την διαθέσιμη εξωτερική επιφάνεια για την ανταλλαγή θερμότητας από την πλευρά του αερίου.

• Στιβαρή σύνδεση πύρων: Η συγκόλληση πύρων επιλέγεται σύμφωνα με την απαιτούμενη μηχανική ακεραιότητα, τις συνθήκες λειτουργίας και τις ισχύουσες διαδικασίες συγκόλλησης.

• Ευελιξία εφαρμογής: Η διάμετρος, το ύψος, η απόσταση, η διάταξη των πύρων και το μήκος του σωλήνα μπορούν να προσαρμοστούν.

• Βιομηχανική κατασκευή: Η παραγωγή μπορεί να συντονιστεί με τις καθορισμένες διαστατικές ανοχές, τις απαιτήσεις επιθεώρησης και την τεκμηρίωση του έργου.

• Προσαρμοσμένος σχεδιασμός: Κατάλληλες διαμορφώσεις μπορούν να αναπτυχθούν για νέες εγκαταστάσεις, εξοπλισμό αντικατάστασης και αναβαθμίσεις συστημάτων ανάκτησης θερμότητας.

Οι επικαλυμμένοι σωλήνες μπορούν να ενσωματωθούν σε σχεδιασμούς οικονομητών για την ανάκτηση αισθητής θερμότητας από τα καυσαέρια και τη μεταφορά της σε νερό τροφοδοσίας λέβητα ή σε άλλο καθορισμένο ρευστό λειτουργίας. Η τελική διάταξη εξαρτάται από τον σχεδιασμό του λέβητα, το προφίλ θερμοκρασίας και την επιτρεπόμενη πτώση πίεσης από την πλευρά του αερίου.

Σε βιομηχανικούς φούρνους, συστήματα καύσης και εγκαταστάσεις θέρμανσης διεργασιών, οι επικαλυμμένοι σωλήνες μπορούν να βοηθήσουν στην ανάκτηση θερμικής ενέργειας από τα αέρια εξαγωγής που διαφορετικά θα απορρίπτονταν.

Σωστά σχεδιασμένα συγκροτήματα επικαλυμμένων σωλήνων μπορούν να χρησιμοποιηθούν σε επιλεγμένες ενότητες ανάκτησης θερμότητας λεβήτων όπου απαιτείται κράμα χάλυβα υψηλής θερμοκρασίας και μια μηχανικά στιβαρή εξωτερική επιφάνεια.

Ο εξοπλισμός ανάκτησης θερμότητας σε διυλιστήρια και πετροχημικές εγκαταστάσεις μπορεί να χρησιμοποιεί επικαλυμμένους σωλήνες από κράμα χάλυβα όπου η θερμοκρασία διεργασίας, η πίεση και οι συνθήκες διάβρωσης δικαιολογούν την επιλογή του υλικού.

Άλλες πιθανές εφαρμογές περιλαμβάνουν εξειδικευμένους θερμικούς οξειδωτές, ενότητες ανάκτησης θερμότητας φούρνων με καύση και συστήματα ψύξης βιομηχανικών αερίων, υπό την προϋπόθεση λεπτομερούς μηχανολογικής αξιολόγησης.

Οι ακόλουθες είναι αντιπροσωπευτικές σειρές κατασκευής και όχι υποχρεωτικές διαστάσεις που καθορίζονται από το ASTM A335. Η πραγματική διαθεσιμότητα, οι ανοχές και η καταλληλότητα σχεδιασμού πρέπει να επιβεβαιωθούν έναντι των απαιτήσεων του έργου.

Σημαντικό: Αυτές οι διαστάσεις είναι ενδεικτικές σειρές παραγωγής προϊόντων, όχι καθολικές απαιτήσεις ASTM. Το υλικό των πύρων, ο σχεδιασμός της συγκόλλησης, η μέθοδος σύνδεσης και οι διαστατικές ανοχές πρέπει να συμφωνηθούν πριν από την παραγωγή.

Το ASTM A335 P5 είναι ένα κράμα χάλυβα χρωμίου-μολυβδαινίου. Ο ακόλουθος πίνακας δίνει τα συνήθως καθορισμένα όρια σύνθεσης για τον Βαθμό P5, υπό την προϋπόθεση επιβεβαίωσης έναντι της ισχύουσας έκδοσης του προτύπου και του πιστοποιητικού υλικού.

Η περιεκτικότητα σε χρώμιο συμβάλλει στην αντίσταση στην οξείδωση σε υψηλές θερμοκρασίες, ενώ το μολυβδένιο υποστηρίζει την αντοχή και την αντίσταση στη θερμική μαλάκυνση. Η ισορροπία αυτών των ιδιοτήτων καθιστά το P5 υποψήφιο για σωστά σχεδιασμένους σωλήνες πίεσης υψηλής θερμοκρασίας και εξοπλισμό μεταφοράς θερμότητας.

Η χημική σύνθεση πρέπει να επαληθεύεται χρησιμοποιώντας τις ισχύουσες απαιτήσεις ASTM A335 και τις διατάξεις ανάλυσης θερμότητας ή ανάλυσης προϊόντος που καθορίζονται στην παραγγελία.

Οι ακόλουθες είναι οι συνήθως καθορισμένες ελάχιστες μηχανικές απαιτήσεις για το ASTM A335 P5. Επιβεβαιώστε την ισχύουσα ονομασία βαθμού, την έκδοση του προτύπου, τη μορφή του προϊόντος και τυχόν πρόσθετες απαιτήσεις έργου πριν από την απελευθέρωση για κατασκευή.

Οι μηχανικές ιδιότητες καθορίζονται μέσω δοκιμών του βασικού σωλήνα σύμφωνα με την ισχύουσα προδιαγραφή υλικού. Η συγκόλληση πύρων και τυχόν επακόλουθη θερμική επεξεργασία μπορούν να επηρεάσουν τις τοπικές ιδιότητες του υλικού. Επομένως, η πιστοποίηση συγκόλλησης και οι πρόσθετες εξετάσεις πρέπει να καθορίζονται όταν απαιτείται από τον σχεδιασμό.

Σωλήνες ASTM A335 P5 χωρίς συγκόλληση προμηθεύονται στην απαιτούμενη εξωτερική διάμετρο, πάχος τοιχώματος, μήκος και κατάσταση υλικού. Η ταυτοποίηση υλικού και η πιστοποίηση ελέγχονται πριν από την κατασκευή.

Οι σωλήνες κόβονται στο καθορισμένο μήκος και τα άκρα προετοιμάζονται για να ταιριάζουν στις απαιτήσεις της κατάντη συναρμολόγησης και εγκατάστασης.

Οι πύροι κατασκευάζονται ή επιλέγονται στην καθορισμένη διάμετρο, ύψος, υλικό και γεωμετρία. Η συμβατότητα του υλικού των πύρων αξιολογείται έναντι της θερμοκρασίας λειτουργίας, της χημείας του σωλήνα και της διαδικασίας συγκόλλησης.

Οι πύροι συνδέονται χρησιμοποιώντας μια εγκεκριμένη, πιστοποιημένη διαδικασία συγκόλλησης κατάλληλη για τα επιλεγμένα υλικά και τον σχεδιασμό. Οι παράμετροι συγκόλλησης ελέγχονται για να επιτευχθεί η απαιτούμενη ποιότητα σύνδεσης, περιορίζοντας παράλληλα τις επιζήμιες επιπτώσεις στο βασικό υλικό.

Η θερμική επεξεργασία μετά τη συγκόλληση εκτελείται όταν απαιτείται από τον ισχύοντα κώδικα κατασκευής, την πιστοποιημένη διαδικασία συγκόλλησης, τις απαιτήσεις υλικού ή την προδιαγραφή του έργου. Ο κύκλος θερμοκρασίας και τα αρχεία τεκμηριώνονται όπως ισχύει.

Οι τελικοί σωλήνες υποβάλλονται σε διαστατικούς ελέγχους και στις καθορισμένες οπτικές εξετάσεις, εξετάσεις ακεραιότητας συγκόλλησης, εξετάσεις επαλήθευσης υλικού και μη καταστροφικές εξετάσεις. Τα αποτελέσματα καταγράφονται σύμφωνα με το σχέδιο επιθεώρησης και δοκιμών.

Η διασφάλιση ποιότητας για τους επικαλυμμένους σωλήνες ASTM A335 P5 πρέπει να καλύπτει τόσο τον βασικό σωλήνα χωρίς συγκόλληση όσο και τις συγκολλημένες συνδέσεις πύρων. Το ακριβές πεδίο επιθεώρησης εξαρτάται από την παραγγελία, τον κώδικα σχεδιασμού, τις συνθήκες λειτουργίας και τα συμφωνημένα κριτήρια αποδοχής.

1. Επισκόπηση Πιστοποιητικού Υλικού
Επισκόπηση πιστοποιητικών δοκιμών υλικού για βαθμό, αριθμό τήξης, χημική σύνθεση, αποτελέσματα μηχανικών δοκιμών, κατάσταση θερμικής επεξεργασίας και ιχνηλασιμότητα.

2. Χημική Ανάλυση
Επαλήθευση της χημικής σύνθεσης χρησιμοποιώντας πιστοποιημένα αποτελέσματα δοκιμών μύλου και, όπου απαιτείται, ανεξάρτητη ανάλυση προϊόντος ή κατάλληλη αναλυτική δοκιμή.

3. Δοκιμή Εφελκυσμού
Έλεγχος αντοχής εφελκυσμού, αντοχής διαρροής και επιμήκυνσης σύμφωνα με την ισχύουσα προδιαγραφή βασικού σωλήνα και τις αναφερόμενες μεθόδους δοκιμών.

4. Δοκιμή Σκληρότητας
Εκτέλεση δοκιμής σκληρότητας όπου απαιτείται από την προδιαγραφή υλικού, τη διαδικασία συγκόλλησης, τις απαιτήσεις θερμικής επεξεργασίας ή το σχέδιο επιθεώρησης έργου.

5. Διαστατική Επιθεώρηση

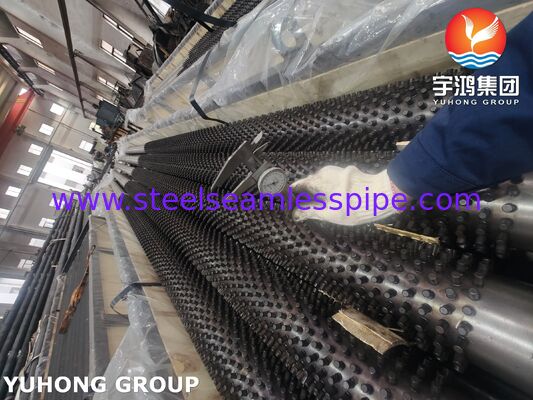

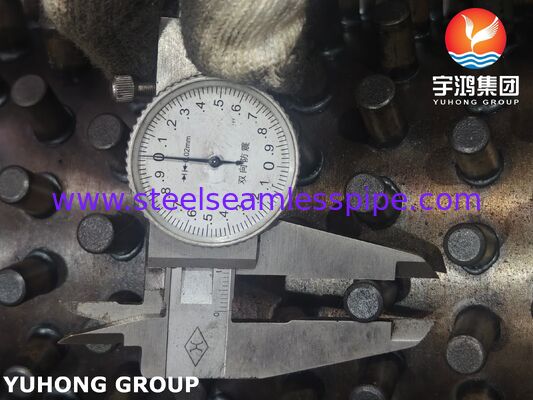

Μέτρηση εξωτερικής διαμέτρου σωλήνα, πάχους τοιχώματος, μήκους, ευθύτητας, διαμέτρου πύρων, ύψους πύρων, απόστασης πύρων και συνολικής διαμόρφωσης έναντι εγκεκριμένων σχεδίων.

6. Οπτική Επιθεώρηση
Εξέταση της επιφάνειας του σωλήνα, της τοποθέτησης των πύρων, της εμφάνισης της συγκόλλησης και των προσβάσιμων περιοχών συγκόλλησης για ορατές ατέλειες, ατελή σύνδεση, υπερβολικές πιτσιλιές ή μη αποδεκτές συνθήκες επιφάνειας.

7. Δοκιμή Ακεραιότητας Συγκόλλησης Πύρων
Χρήση συμφωνημένης μεθόδου εξέτασης, όπως αντιπροσωπευτική κάμψη, σφυρί ή άλλες πιστοποιημένες δοκιμές σύνδεσης όπου είναι κατάλληλες. Η μέθοδος, η συχνότητα δειγματοληψίας και τα κριτήρια αποδοχής πρέπει να ορίζονται από την εγκεκριμένη διαδικασία ή την προδιαγραφή του έργου.

8. Μη Καταστροφική Εξέταση
Υγρή διεισδυτική, μαγνητική σωματιδιακή, υπερηχητική ή ακτινογραφική εξέταση μπορεί να καθοριστεί όπου είναι τεχνικά κατάλληλη για τη γεωμετρία και τον αναμενόμενο τύπο ελαττώματος. Δεν είναι κάθε μέθοδος κατάλληλη για κάθε διαμόρφωση συγκόλλησης πύρων, και η απαιτούμενη έκταση εξέτασης πρέπει να συμφωνηθεί εκ των προτέρων.

9. Υδροστατική ή Εναλλακτική Δοκιμή Διαρροής
Ο βασικός σωλήνας δοκιμάζεται σύμφωνα με τις ισχύουσες απαιτήσεις ASTM A335 ή μια ρητά επιτρεπόμενη εναλλακτική. Πρόσθετες δοκιμές ενός ολοκληρωμένου επικαλυμμένου συγκροτήματος πρέπει να ακολουθούν την ισχύουσα προδιαγραφή σχεδιασμού και παραγγελίας.

10. Επαλήθευση Θερμικής Επεξεργασίας
Όπου απαιτείται θερμική επεξεργασία μετά τη συγκόλληση, επαληθεύστε τον καταγεγραμμένο κύκλο θερμοκρασίας, τον χρόνο διατήρησης και την ισχύουσα τεκμηρίωση της διαδικασίας.

11. Τελική Τεκμηρίωση
Παροχή των συμφωνημένων αρχείων επιθεώρησης και δοκιμών, πιστοποιητικών υλικού, εγγράφων ιχνηλασιμότητας και αναφορών διαστάσεων. Τα αρχεία πιστοποίησης διαδικασίας συγκόλλησης και συγκολλητή μπορούν να συμπεριληφθούν όταν απαιτείται από τη σύμβαση.

• Βελτιωμένη εξωτερική επιφάνεια μεταφοράς θερμότητας σε σύγκριση με έναν κατά τα άλλα παρόμοιο απλό σωλήνα.

• Δυνητικά βελτιωμένη ανάκτηση θερμότητας όπου η συναγωγή από την πλευρά του αερίου είναι η κυρίαρχη αντίσταση.

• Ευέλικτη γεωμετρία πύρων για την κάλυψη ειδικών θερμικών και μηχανικών απαιτήσεων του έργου.

• Επιλογή βασικού υλικού από κράμα χάλυβα για λειτουργία σε υψηλές θερμοκρασίες.

• Προσαρμοστικότητα σε επιλεγμένες ροές αερίων με σκόνη ή τέφρα όταν η διάταξη, η απόσταση των πύρων και οι διατάξεις καθαρισμού είναι σωστά σχεδιασμένες.

• Κατασκευή σύμφωνα με σχέδια πελατών για εξοπλισμό αντικατάστασης και νέας κατασκευής.

Η πραγματική απόδοση μεταφοράς θερμότητας εξαρτάται από τις ιδιότητες του αερίου, την ταχύτητα ροής, την απόσταση των σωλήνων, τη γεωμετρία των πύρων, την επικάλυψη, τις διαφορές θερμοκρασίας και τον συνολικό σχεδιασμό του εναλλάκτη θερμότητας. Οι επικαλυμμένοι σωλήνες δεν παρέχουν αυτόματα ανώτερη απόδοση σε κάθε εφαρμογή.

Εστιάζουμε στην κατασκευή βάσει προδιαγραφών για βιομηχανικές εφαρμογές μεταφοράς θερμότητας. Κάθε παραγγελία μπορεί να οριστεί γύρω από τον βαθμό του βασικού σωλήνα, τις διαστάσεις του σωλήνα, τη διάταξη των πύρων, τη διαδικασία σύνδεσης, το πεδίο επιθεώρησης, τις απαιτήσεις ιχνηλασιμότητας και την τεκμηρίωση παράδοσης.

Ο σχεδιασμός παραγωγής μας δίνει έμφαση σε:

• Ιχνηλασιμότητα βαθμού υλικού και αριθμού τήξης.

• Διαστατικός έλεγχος έναντι εγκεκριμένων σχεδίων.

• Καθορισμένες διαδικασίες συγκόλλησης και επιθεώρησης.

• Αρχεία επιθεώρησης προσαρμοσμένα στο συμφωνημένο σχέδιο ποιότητας.

• Προσαρμογή για οικονομητές, λέβητες και συστήματα βιομηχανικής ανάκτησης απορριπτόμενης θερμότητας.
