ASTM A179 Ενσωματωμένος σωλήνας με πτερύγια τύπου G, Αλουμίνιο 1060, για εναλλάκτες θερμότητας

ASTM A179 G-Type Embedded Finned Tube, Aluminium 1060, για Εναλλάκτες Θερμότητας

Το ASTM A179 G-Type Embedded Finned Tube είναι ένα εξάρτημα μεταφοράς θερμότητας υψηλής απόδοσης που χρησιμοποιείται συνήθως σε βιομηχανίες όπως η παραγωγή ενέργειας, η πετροχημική και τα συστήματα HVAC. Αυτός ο τύπος σωλήνα με πτερύγια έχει σχεδιαστεί για να ενισχύει την απόδοση ανταλλαγής θερμότητας αυξάνοντας την επιφάνεια που είναι διαθέσιμη για μεταφορά θερμότητας.

Βασικά Χαρακτηριστικά:

• Υλικό Βασικού Σωλήνα:
  Ο βασικός σωλήνας συμμορφώνεται με το πρότυπο ASTM A179, το οποίο καθορίζει απρόσκοπτους σωλήνες από χάλυβα χαμηλού άνθρακα ψυχρής έλξης. Αυτοί οι σωλήνες είναι γνωστοί για τις εξαιρετικές ιδιότητες μεταφοράς θερμότητας και την υψηλή μηχανική αντοχή τους.

• Τύπος Πτερυγίου:
  Το G-Type Embedded Fin περιλαμβάνει μηχανική ενσωμάτωση πτερυγίων αλουμινίου σε μια αυλάκωση που κόβεται στην εξωτερική επιφάνεια του σωλήνα. Αυτό εξασφαλίζει ισχυρή μηχανική σύνδεση μεταξύ των πτερυγίων και του σωλήνα, παρέχοντας εξαιρετική θερμική αγωγιμότητα και ανθεκτικότητα.

• Υλικό Πτερυγίου:
  Τα πτερύγια είναι κατασκευασμένα από Aluminium 1060, ένα υλικό αλουμινίου υψηλής καθαρότητας με εξαιρετική αντοχή στη διάβρωση, θερμική αγωγιμότητα και ελαφριές ιδιότητες. Το Aluminium 1060 είναι ιδιαίτερα κατάλληλο για εφαρμογές όπου απαιτείται αποτελεσματική μεταφορά θερμότητας και μεγάλη διάρκεια ζωής.

• Οφέλη Σχεδιασμού:

  • Ενισχυμένη Μεταφορά Θερμότητας: Ο ενσωματωμένος σχεδιασμός πτερυγίων αυξάνει την περιοχή ανταλλαγής θερμότητας, βελτιώνοντας τη συνολική θερμική απόδοση.
  • Ανθεκτικότητα: Η μηχανική συγκόλληση εξασφαλίζει μια σφιχτή σύνδεση μεταξύ των πτερυγίων και του σωλήνα, μειώνοντας τον κίνδυνο αποκόλλησης υπό συνθήκες θερμικής κυκλοφορίας.
  • Αντοχή στη Διάβρωση: Τα πτερύγια Aluminium 1060 παρέχουν εξαιρετική αντοχή στη διάβρωση, ακόμη και σε σκληρά περιβάλλοντα.

• Εφαρμογές:
  Ο ASTM A179 G-Type Embedded Finned Tube χρησιμοποιείται ευρέως σε διάφορες εφαρμογές, όπως:

  • Εναλλάκτες θερμότητας
  • Ψύκτες αέρα
  • Λέβητες
  • Συμπυκνωτές και εξατμιστές

1. Διαστάσεις Βασικού Σωλήνα (ASTM A179):

• Εξωτερική Διάμετρος (OD):

  • Τυπικό εύρος: 15,88 mm (5/8") έως 50,8 mm (2").
  • Ανοχή: ± 0,1 mm για μικρές διαμέτρους; ± 0,15 mm για μεγαλύτερες διαμέτρους (σύμφωνα με το ASTM A179).

• Πάχος Τοιχώματος (WT):

  • Τυπικό εύρος: 1,5 mm έως 4 mm.
  • Ανοχή: ± 10% του καθορισμένου πάχους τοιχώματος.

• Μήκος:

  • Συνήθως παρέχεται σε μήκη έως 6 μέτρα (20 πόδια) ή περισσότερο, ανάλογα με τις απαιτήσεις του πελάτη.
  • Ανοχή: ± 5 mm για σταθερά μήκη.

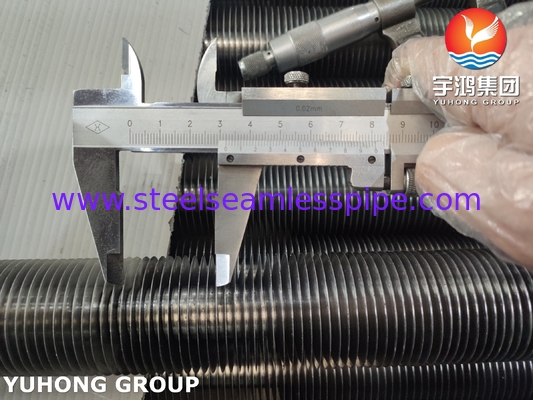

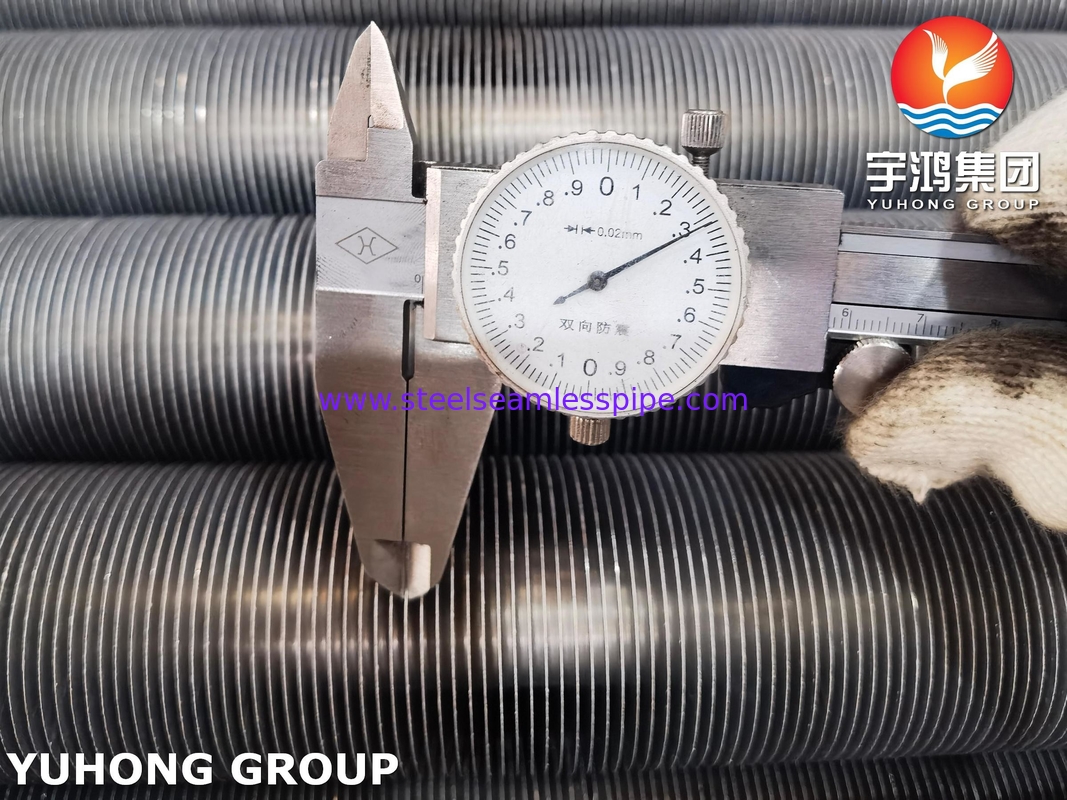

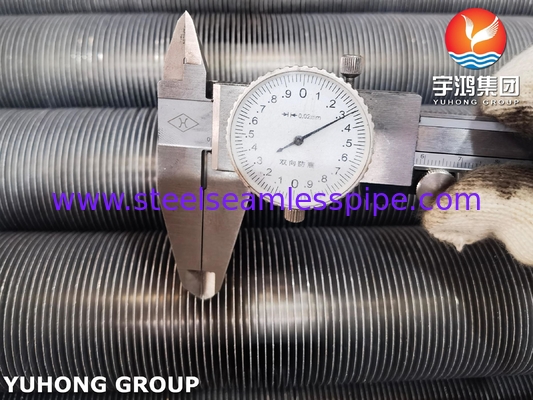

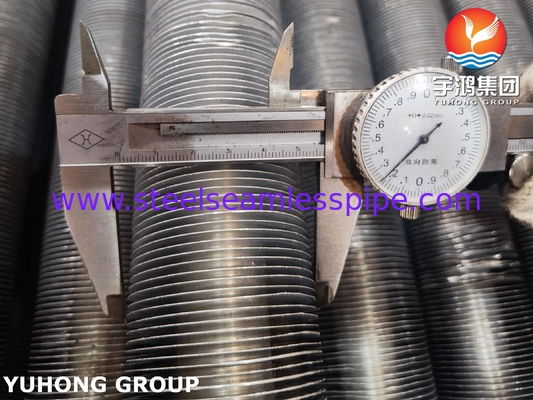

2. Διαστάσεις Πτερυγίων (G-Type Embedded Fins):

• Υλικό Πτερυγίου: Aluminium 1060 (ή ισοδύναμο).

• Ύψος Πτερυγίου (H):

  • Εύρος: 6 mm έως 16 mm.
  • Ανοχή: ± 0,2 mm.

• Πάχος Πτερυγίου (t):

  • Εύρος: 0,3 mm έως 0,6 mm.
  • Ανοχή: ± 0,05 mm.

• Βήμα Πτερυγίου (P) (Αριθμός πτερυγίων ανά ίντσα):

  • Εύρος: 5 FPI έως 11 FPI (Πτερύγια ανά ίντσα).
  • Ανοχή: ± 0,5 πτερύγια.

3. Αυλάκωση και Σύνδεση Πτερυγίων:

• Βάθος Αυλάκωσης:
  • Συνήθως 0,3 mm έως 0,6 mm, ανάλογα με το πάχος του πτερυγίου και το μέγεθος του βασικού σωλήνα.
• Αντοχή Σύνδεσης Πτερυγίων:
  • Η μηχανική διαδικασία ενσωμάτωσης εξασφαλίζει μια σφιχτή εφαρμογή, με ελάχιστη θερμική αντίσταση στη διασύνδεση πτερυγίου-σωλήνα.
