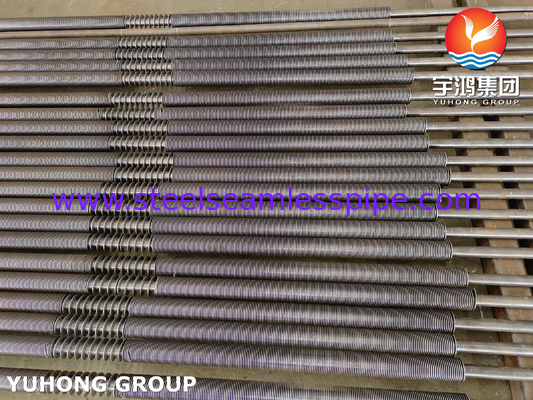

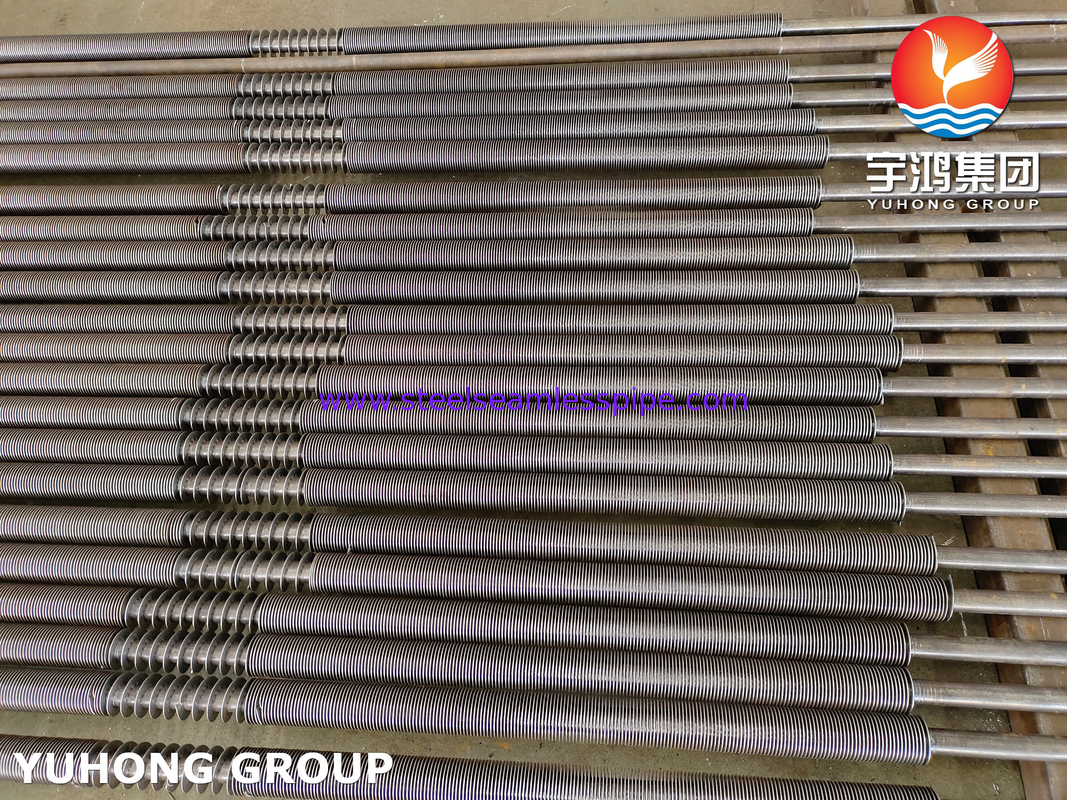

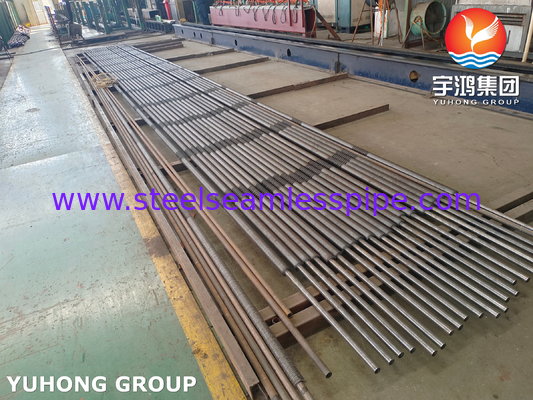

ASTM A106 Gr.B Carbon Steel U Bend HFW Soild Fin Tube For Diesel Engine Exhaust Economizers
Οι σωλήνες με πτερύγια U-bend από ανθρακούχο χάλυβα A106 Gr.B είναι εξαιρετικά αποδοτικά στοιχεία μεταφοράς θερμότητας. Ο βασικός σωλήνας είναι κατασκευασμένος από ανθρακούχο χάλυβα ASTM A106 Grade B. Τα εξωτερικά πτερύγια είναι ελικοειδώς συνδεδεμένα με τον βασικό σωλήνα για να αυξήσουν σημαντικά την εξωτερική του επιφάνεια. Το ρεύμα υψηλής συχνότητας δημιουργεί φαινόμενα δέρματος και εγγύτητας, δημιουργώντας άμεσα υψηλή θερμότητα στα σημεία επαφής μεταξύ του βασικού σωλήνα και του υλικού του πτερυγίου, προκαλώντας την τήξη και τη συγκόλλησή τους υπό πίεση.

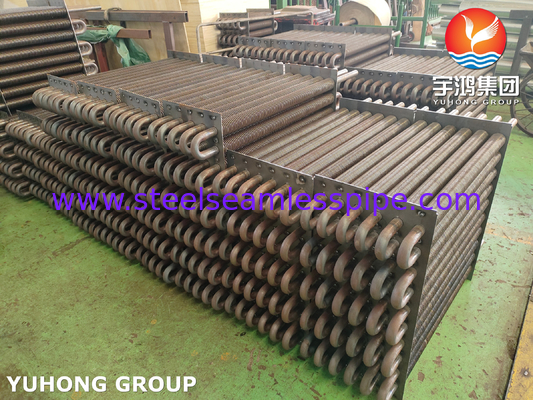

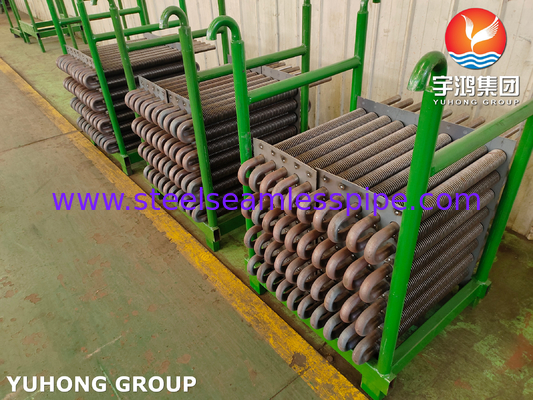

Οι σωλήνες με πτερύγια είναι λυγισμένοι σε σχήμα «U».
ASME SA / ASTM A106 GR.B Χημική Σύνθεση Αδιάλειπτων Σωλήνων & Σωλήνων από Ανθρακούχο Χάλυβα:
| Χημική Σύνθεση (%) |
| Βαθμός |
C(Μέγιστο) |
Mn |
Si(Ελάχιστο) |
Cu(Μέγιστο) |
Ni(Μέγιστο) |
Cr(Μέγιστο) |
Mo(Μέγιστο) |
V(Μέγιστο) |
P(Μέγιστο) |
S(Μέγιστο) |
| B |
0.3 |
0.29~1.06 |
0.1 |
0.4 |
0.4 |
0.4 |
0.15 |
0.08 |
0.035 |
0.035 |
Μηχανικές ιδιότητες σωλήνων και σωλήνων A 106 Grade B SMLS:
| Μηχανικές Ιδιότητες: |
| Βαθμός |
Αντοχή σε εφελκυσμό (Mpa), Ελάχ. |
Όριο διαρροής (Mpa), Ελάχ. |
| B |
415 |
240 |
Soild
Διαδικασία: Η χαλύβδινη ταινία τροφοδοτείται στην μηχανή συγκόλλησης υψηλής συχνότητας σε ομαλή κατάσταση. Υπό ρεύμα και πίεση υψηλής συχνότητας, η λεία ρίζα της ταινίας λιώνει και συγκολλάται στην επιφάνεια του βασικού σωλήνα αμέσως.
Πλεονεκτήματα:
Η διαδικασία είναι ώριμη, αποτελεσματική και κυρίαρχη στην αγορά.
Επιτυγχάνεται βέλτιστη θερμική αγωγιμότητα επειδή η ζώνη συγκόλλησης είναι συνεχής και πλήρης.
Κατάλληλο για βασικούς σωλήνες διαφόρων προδιαγραφών, συμπεριλαμβανομένων σωλήνων λεπτού τοιχώματος.
Οδοντωτός
Διάτρηση: Ομοιόμορφες οδοντώσεις διατρυπώνται στη ρίζα της ταινίας πτερυγίου.
Αυλάκωση: Ρηχές σπειροειδείς αυλακώσεις προ-κυλίονται στην επιφάνεια του βασικού σωλήνα.
Εισαγωγή και συγκόλληση: Η οδοντωτή ταινία πτερυγίου τυλίγεται και πιέζεται στις αυλακώσεις, προκαλώντας την πλαστική παραμόρφωση των δοντιών και την ενσωμάτωσή τους στον βασικό σωλήνα. Στη συνέχεια εκτελείται συγκόλληση υψηλής συχνότητας. Η συγκόλληση πραγματοποιείται όχι μόνο στη ρίζα του πτερυγίου, αλλά και στα κενά μεταξύ των δοντιών και του βασικού σωλήνα.
Πλεονεκτήματα:
Ακόμη και αν υπάρχουν μικροσκοπικές περιοχές ατελών συγκολλήσεων, τα μηχανικά αλληλοσυνδεόμενα δόντια παρέχουν ισχυρή αντοχή σε τράβηγμα, μειώνοντας σημαντικά τον κίνδυνο συνολικής αστοχίας.
Εξαιρετική αντοχή στην κόπωση: Η μηχανικά αλληλοσυνδεόμενη δομή αντιστέκεται αποτελεσματικά στις εναλλασσόμενες θερμικές καταπονήσεις που προκαλούνται από συχνές εκκινήσεις και διακοπές και απότομες διακυμάνσεις θερμοκρασίας, αποτρέποντας τη ρωγμάτωση που προκαλείται από κόπωση στις ρίζες των πτερυγίων.
Εφαρμογή
Γεννήτριες ατμού ανάκτησης θερμότητας (HRSGs): Χρησιμοποιούνται σε τμήματα εξοικονομητών ή εξατμιστών για την ανάκτηση θερμότητας από την εξάτμιση του αεριοστρόβιλου.
Προθερμαντήρες αέρα: Χρησιμοποιούν καυτά καυσαέρια για τη θέρμανση του αέρα καύσης του λέβητα.
Λέβητες με πτερύγια: Χρησιμοποιούνται για την παραγωγή των σωλήνων μέσα στον λέβητα.
Θερμαντήρες/ψύκτες αερίου διεργασίας: Χρησιμοποιούνται στις πετροχημικές και διυλιστηριακές βιομηχανίες.
Θερμαντήρες θερμικού λαδιού: Χρησιμοποιούν θερμικό λάδι ως υγρό στην πλευρά του σωλήνα για τη θέρμανση αέρα ή άλλων αερίων.
Εξοικονομητές εξάτμισης κινητήρων ντίζελ.
