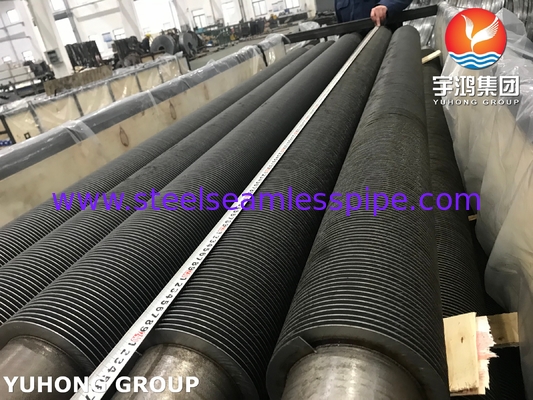

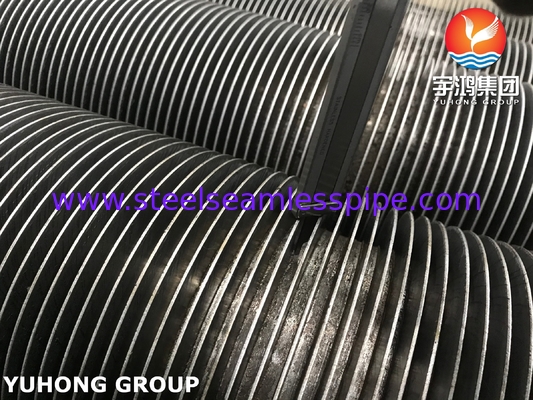

ASTM A213 T9 Alloy Steel HFW Finned Tubes για Θερμική και Πυρηνική Ενέργεια
Γενικές προδιαγραφές HFW Finned Tubes
Βάση σωλήνα / σωλήνα O.D: 15.88-219.1mm

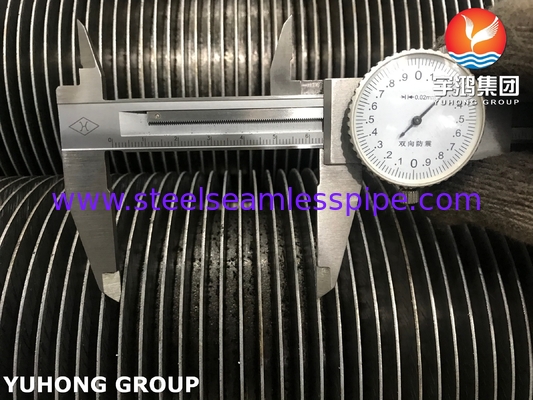

Υψόμετρο πτερυγίου: 5-50mm
Δυνατότητα νήματος: 0.8-3.0mm
Ως αίτημα του πελάτη.
Τελεία: Plain ends, Beveled ends.

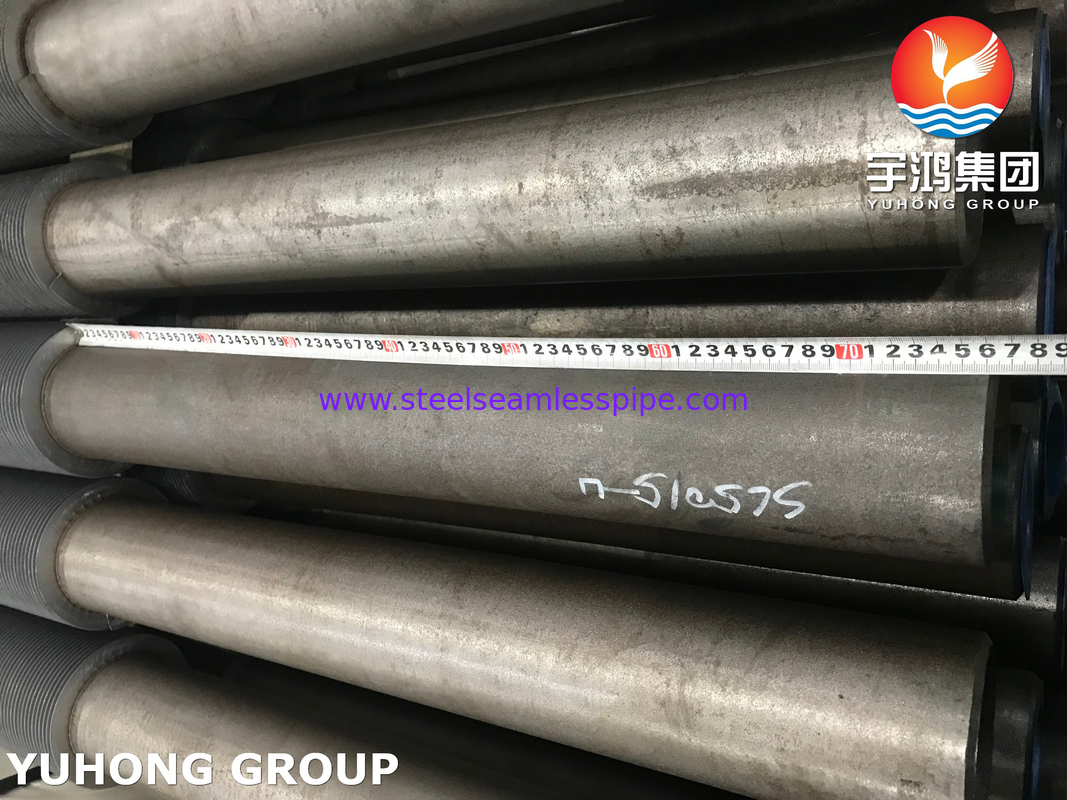

Χωρίς φτερούγες και στις δύο πλευρές.ως αίτημα του πελάτη
Τα κύτταρα βάσης για τα HFW finned tubes είναι συνήθως: CS / SS / AS; γενικά, το υλικό των πτερύγων είναι το ίδιο με το υλικό των σωλήνων
Detailes Of ASME SA213 Tube K90941 Ειδικότερα
Ειδικότερα,Χρησιμοποιούνται για λέβητα, υπερθέρμανση, θερμοανταλλάκτη,or condenser tubes and other application (Συσσωρευτικοί σωλήνες και άλλες εφαρμογές).
Χημική σύνθεση (%)
| Αξία |
Γ |
Μ |
Π |
Σού |
Ναι. |
Αρ |
Μo |
| Τ9 |
0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.25-1.00 |
8.00-10.00 |
0.90-1.00 |
Μηχανικές ιδιότητες
| Αξία |
Δυνατότητα τέντωσης, λεπτά |
Δύναμη απόδοσης (0,2% αντιστάθμιση, λεπτό) |
Επέκταση |
Μπρίνελ/Βίκερς. |
Ροκγουελ. |
| Τ9 |
KSI-60, MPa-415 |
KSI-30, MPa-205 |
30% |
179 HBW/190 HV |
89 HRB |
Σχετικές Βιομηχανίες
1Η παραγωγή ενέργειας.
Φινέδες σωλήνες σε λέβητες, γεννήτριες ατμού ανάκτησης θερμότητας (HRSG), και οικονομιστές για τη βελτίωση της αποτελεσματικότητας ανταλλαγής θερμότητας σε θερμικά και πυρηνικά εργοστάσια.
2Πετροχημικά και Εξαγωγή Πετρελαίου.
Φινέδες σωλήνες σε θερμαντήρες, μετασχηματιστές και συστήματα ανάκτησης θερμότητας αποβλήτων για να αντέξουν υψηλές θερμοκρασίες και διαβρωτικά περιβάλλοντα.
3. Ηλεκτρονικό και ψυκτικό σύστημα
μέρος των ψυκτικών αέρα, των ραδιενεργών και των συμπυκνωτών για εμπορικά και βιομηχανικά συστήματα ελέγχου κλίματος.
4Βιομηχανική θέρμανση.
Χρησιμοποιείται σε συστήματα στεγνώσεων, φούρνους και χημικούς αντιδραστήρες όπου η ομοιόμορφη κατανομή της θερμότητας είναι κρίσιμη.
5Ναυτικό & Ακτής
Φινέδες σωλήνες σε πλοία ανταλλακτές θερμότητας και μονάδες αφαλάτωσης λόγω της αντοχής τους σε αλμυρές συνθήκες.
6Απόβλητα-ενέργεια και περιβαλλοντικός έλεγχος.
Σημαντικά συστατικά στην επεξεργασία αερίων καύσης, ανάκτηση καυσαερίων και συστήματα αποτέφρωσης για τη μείωση των εκπομπών.
Φυτική ικανότητα
Για HFW σωλήνες finend, μεΤο μήκος των δύο γραμμών παραγωγής για την κατασκευή σωλήνων είναι λιγότερο από 25 μέτρα, και τα άλλα δύο μπορούν να φτάσουν τα 30 μέτρα.
Προδιαγραφές για διάφορους τύπους φτερωτών σωλήνων
| Τύπος |
Περιγραφή |
Βάση σωλήνα |
Προδιαγραφή πτερυγίου (mm) |
| Υπερβολική δόση (mm) |
Σφαιρίδιο πτερυγίου |
Υψόμετρο πτερυγίου |
Σφιχτό πτερύγιο |
| Ενσωματωμένο |
G-type φιν σωλήνες |
16-63 |
2.1~5 |
< 17 |
-Τίποτα.4 |
| Άλλες συσκευές |
Μεταλλικά συνδυασμένα μεμονωμένων μετάλλων |
8-51 |
1.6~10 |
< 17 |
0.2-0.4 |
| Τύπος φτερωτών σωλήνων τύπου T |
10-38 |
0.6~2 |
< 1.6 |
-Τίποτα.3 |
| Τύποι από μπαμπού, κυματοειδή |
16-51 |
8.0~30 |
< 2.5 |
/ |
| Τραύμα |
Τύπος φτερούγων I/kl/ll |
16-63 |
2.1~5 |
< 17 |
-Τίποτα.4 |
| Διάταξη |
Σωλήνες πτερυγίων |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Τύπος U |
Τύπος U |
16-38 |
/ |
/ |
/ |
| Εξεργασία με συγκόλληση |
Τύπος πτερυγίου συγκόλλησης HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Τύπος φτερωτών σωλήνων H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Τύπος με σφραγισμένο πτερύγιο |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Βάση σωλήνα / σωλήνα:
1Ατσάλι: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
2.Duplex/Super Duplex Steel: ASME SA789/A789, ASME SA790/A790
3Καρβονικό χάλυβα: ASME SA106/ASTM A106, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
4.Alloy Steel: ASME SA213/ASTM A213, ASME SA335 /ASTM A335
5. Νικέλιο Σύνθετο Χάλυβα: Hestalloy / Inconel / Pure Nickel / NS Alloy / Copper Alloy Steel
Τελικό υλικό:Χάλυβα από κράμα, από ανοξείδωτο χάλυβα, από άνθρακα.
