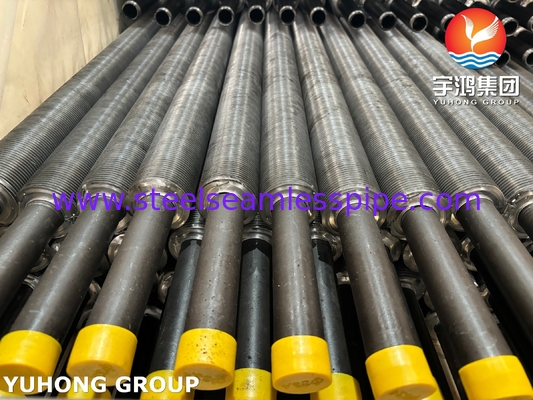

ASME SA179 Χάλυβας άνθρακα, αδιάβροχο σωλήνα τύπου L με πτερύγια 1060 αλουμινίου

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	YUHONG
Πιστοποίηση:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Αριθμό μοντέλου:	ASME SA179 Αδιάβροχο σωλήνα από ατσάλι άνθρακα με πτερύγιο 1060 αλουμινίου

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 τεμάχιο
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Κουβέρτες από πλαστικό ξύλο με ατσάλινα πλαίσια (και τα δύο άκρα των σωλήνων έχουν πλαστικά καπάκια)
Χρόνος παράδοσης:	±7 εργάσιμες ημέρες
Όροι πληρωμής:	Εγγρ. Πίστωση, T/T
Δυνατότητα προσφοράς:	Σύμφωνα με τις απαιτήσεις των πελατών

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (290)

Άνευ ραφής σωλήνας ανοξείδωτου (277)

Διπλός σωλήνας ανοξείδωτου (127)

Διπλός σωλήνας ανοξείδωτου (29)

Τύπος βελόνας (107)

Τύπος πτερύγας (631)

θερμοανταλλάκτης (17)

σωλήνας ανταλλακτών θερμότητας (424)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (37)

Ανταλλάκτης θερμότητας Tubesheet (116)

διάφραγμα ανταλλακτών θερμότητας (36)

Ψυκτικό αέρα (8)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (57)

Ενωμένος στενά ανοξείδωτο σωλήνας (114)

Σωλήνας κραμάτων νικελίου (261)

Σωλήνας κραμάτων νικελίου (79)

Σωλήνας κραμάτων χαλκού (227)

Σωλήνας χάλυβα κραμάτων (184)

Σωλήνας τιτανίου (10)

φωτεινός ανοπτημένος σωλήνας (153)

Σωλήνας λεβήτων (145)

συναρμολόγηση χάλυβα (804)

Φλάντζα χάλυβα (590)

Άλλα (391)

Εξαρτήματα Επένδυσης (7)

Λεπτομερής Περιγραφή Προϊόντος

Ονομασία του προϊόντος:	Τύπος φτερούγων με πληγή L	Προδιαγραφές γυμνού σωλήνα και υλικό:	Ειδικότερα,
Υλικό πτερυγίων:	Αλουμίνιο	Bare Tube OD:	16-63 mm
Ύψος πτερυγίου:	<17mm>	Δύψος πτερυγίου:	~0.4mm
Σφαιρίδιο πτερύγας:	2.15mm	Τύπος:	Τύπος L/ KL/ LL
δοκιμή:	HT/ET	Εφαρμογή:	Ψύκτης αέρα/ Θερμαντήρας/ Πετροχημικά/ Εναλλάκτης θερμότητας
Επισημαίνω:	Τύπος φτερών από χάλυβα άνθρακα ASME SA179 , αδιάβροχο σωλήνα πτερυγίου τύπου L , αλουμινένιο σωλήνα πτερυγίου με εγγύηση

Τα προϊόντα της μάρκας YUHONG έχουν ήδη εξαχθεί σε περισσότερες από 85 χώρες. Με εμπειρία άνω των 35 ετών, λόγω της αυστηρής πολιτικής ελέγχου ποιότητας, της άριστης εξυπηρέτησης πωλήσεων, της έγκαιρης παράδοσης. Η YUHONG κέρδισε όλο και περισσότερους νέους πελάτες και έλαβε όλο και περισσότερες επαναλαμβανόμενες παραγγελίες από παλιούς πελάτες, στο μυαλό των ανθρώπων της YUHONG: Η ποιότητα είναι η πρώτη σημαντική!

Απρόσκοπτος σωλήνας από ανθρακούχο χάλυβα ASME SA179 με πτερύγιο αλουμινίου 1060 L Type Fin Tube για ψύκτη αέρα/θερμαντήρα

Ο απρόσκοπτος βασικός σωλήνας από ανθρακούχο χάλυβα ASME SA179 με πτερύγιο αλουμινίου 1060 L-type είναι ένα στοιχείο σύνθετης μεταφοράς θερμότητας υψηλής απόδοσης που έχει σχεδιαστεί για βελτιωμένη θερμική απόδοση στην πλευρά του αέρα. Διαθέτει ένα ψυχρής έλξης απρόσκοπτο δοχείο πίεσης από ανθρακούχο χάλυβα (συμμορφώνεται με το ASME SA179) με ελικοειδή περιέλιξη πτερυγίων αλουμινίου 1060 σε διαμόρφωση L-profile που αλληλοσυνδέονται. Αυτός ο μοναδικός σχεδιασμός συνδυάζει την υψηλή θερμική αγωγιμότητα των πτερυγίων αλουμινίου (~200W/m·K) με τη μηχανική ανθεκτικότητα -η αγκύρωση L-foot αποτρέπει το χαλάρωμα των πτερυγίων υπό τη διάβρωση της ροής αέρα και τη θερμική κυκλοφορία, σχεδιασμένο για ψύκτες αέρα, θερμαντήρες και εναλλάκτες θερμότητας με πτερύγια.

1. Επισκόπηση προϊόντος

Η τραπεζοειδής διατομή που σχηματίζεται με την κύλιση του σωλήνα με πτερύγια σε σχήμα L είναι σύμφωνη με την κατανομή της πυκνότητας ροής θερμότητας και οι σωλήνες συνδυάζονται στενά με υψηλή θερμική απόδοση,εξαλείφοντας έτσι τη θερμική αντίσταση επαφής που προκαλείται από το κενό μεταξύ των πτερυγίων.

Θερμοκρασία λειτουργίας: 230°C χαρακτηριστικά: διαδικασία περιέλιξης, υψηλή απόδοση παραγωγής, ομοιόμορφη απόσταση, καλή μεταφορά θερμότητας, υψηλή αναλογία πτερυγίων, ο βασικός σωλήνας μπορεί να προστατευτεί από τη διάβρωση του αέρα.

2. Χημικές & Μηχανικές ιδιότητες

Χημική σύνθεση ASME SA179 (%)
C	Mn	P	S	Si	Fe
≤ 0.06 - 0.18%	0.27 - 0.63%	≤ 0.035%	≤ 0.035%	≥ 0.10% (συνήθως 0.25-0.50%)	Ισορροπία (≥ 98%)

Χημική σύνθεση πτερυγίων αλουμινίου 1060 (%)
Al	Fe	Si	Cu	Mn	Zn	Άλλο
≥ 99.60%	≤ 0.35%	≤ 0.25%	≤ 0.05%	≤ 0.03%	≤ 0.05%	≤ 0.40%

Μηχανικές ιδιότητες

Συστατικό

Μηχανική απόδοση

Βασικά χαρακτηριστικά

ASME SA179
Βασικός σωλήνας

· Αντοχή σε εφελκυσμό: ≥325 MPa
· Όριο διαρροής: ≥180 MPa
· Επιμήκυνση (σε 50mm): ≥35%
· Σκληρότητα: ≤ 72HRB

· Ακριβής ψυχρής έλξης απρόσκοπτη σωλήνωση για ελάχιστο πάχος τοιχώματος πάχος

· Θερμική αγωγιμότητα: 52 W/m·K στους 20°C

· Ανώτερη αντοχή στην οξείδωση και τη διάβρωση του νερού

· Μέγιστη θερμοκρασία λειτουργίας: 450°C (843°F) για συνεχή λειτουργία

· Μέτρια αντοχή: Κατάλληλο για εναλλάκτες θερμότητας χαμηλής/μέσης πίεσης.

Πτερύγια αλουμινίου 1060

· Αντοχή σε εφελκυσμό: 70-110 MPa
· Επιμήκυνση: 15-25%
· Σκληρότητα: 23 HB.

· Ο ελαφρύς σχεδιασμός μειώνει το φορτίο του συστήματος
· Εύκαμπτο για απορρόφηση κραδασμών

3. Βασικά χαρακτηριστικά

Σχεδιασμός μεταφοράς θερμότητας υψηλής απόδοσης

Ελικοειδής σχεδιασμός πτερυγίων τύπου L μεγιστοποιεί την περιοχή απαγωγής θερμότητας για ανώτερη θερμική απόδοση στην πλευρά του αέρα

Εξαιρετική μηχανική σταθερότητα

Μηχανικά κλειδωμένα πτερύγια αντιστέκονται στους κραδασμούς και το χαλάρωμα, ιδανικά για συνθήκες ροής αέρα υψηλής ταχύτητας

Συνδυασμός ανθεκτικός στη διάβρωση

Βασικός σωλήνας από ανθρακούχο χάλυβα (εσωτερική προστασία) + πτερύγια αλουμινίου 1060 (ανθεκτικά στην οξείδωση) για σκληρά εξωτερικά/χημικά περιβάλλοντα

Ευρύ φάσμα θερμοκρασιών

Ο βασικός σωλήνας αντέχει 400°C, τα πτερύγια αλουμινίου λειτουργούν σταθερά έως 250°C

4. Βασικές εφαρμογές

Οικονομιστές λέβητα και προθερμαντήρες αέρα εργοστασίων παραγωγής ενέργειας
Τμήματα μεταφοράς θερμότητας/φούρνου διεργασίας πετροχημικών
Συστήματα ανάκτησης θερμότητας αποβλήτων βιομηχανικών κλιβάνων/φούρνων
Διάφοροι βιομηχανικοί εναλλάκτες θερμότητας (αέριο-υγρό, αέριο-αέριο)
Συστήματα HVAC
Εξοπλισμός ξήρανσης
Λέβητες θαλάσσης και εξοπλισμός ανταλλαγής θερμότητας

Διάσταση	Σωλήνας με πτερύγια τύπου L	Σωλήνας με πτερύγια τύπου KL	Σωλήνας με πτερύγια τύπου LL
Δομή	• Πτερύγιο αλουμινίου με μονό αγκίστρι σε σχήμα L στη ρίζα • Επαφή γραμμής με τον βασικό σωλήνα	• Knurled L-foot σχεδιασμός • Αύλακες πιέζονται στη ρίζα του πτερυγίου για μηχανικό κλείδωμα	• Extended L-foot (Long Leg) • Δομή διπλού αγκίστρου στη ρίζα
Αντίσταση κραδασμών	★★☆ (Καλύτερο από το ενσωματωμένο, ασθενέστερο από το KL/LL)	★★★ (Εξαιρετικό) (Το Knurling ενισχύει το κράτημα)	★★★ (Τα διπλά άγκιστρα αποτρέπουν το χαλάρωμα)
Θερμική αντίσταση επαφής	• Σχετικά υψηλή (Περιορίζεται από την επαφή γραμμής)	• Χαμηλότερη (Το Knurling αυξάνει την περιοχή επαφής)	• Χαμηλή (Βελτιωμένο σε σχέση με το L-type, αλλά υψηλότερο από το KL)
Πολυπλοκότητα διεργασίας	• Απλό & ώριμο (Χαμηλότερο κόστος)	• Υψηλότερο (Απαιτεί ακριβές knurling; κόστος ↑)	• Μέτριο (Απαιτείται ακριβής διαμόρφωση για διπλά άγκιστρα)
Μέγιστη θερμοκρασία λειτουργίας	≤ 250°C (Al fin)	≤ 280°C (Το Knurling αντιστέκεται στη θερμική διαστολή)	≤ 260°C (Τα διπλά άγκιστρα αντιστέκονται στη θερμική κόπωση)
Τυπικές εφαρμογές	• Πηνία HAVC, οικονομιστές • Περιβάλλοντα χαμηλών κραδασμών	• Προθερμαντήρες αέρα εργοστασίων παραγωγής ενέργειας • Ανάκτηση θερμότητας αερίου υψηλής ροής/υψηλών κραδασμών	• Αερόψυκτοι συμπυκνωτές (ACC) • Θαλάσσιοι εναλλάκτες θερμότητας • Συστήματα μέτριων κραδασμών
