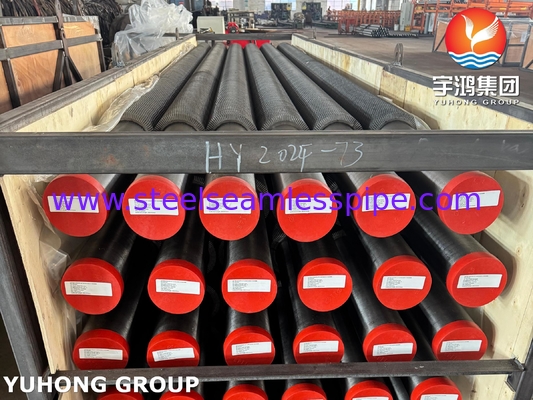

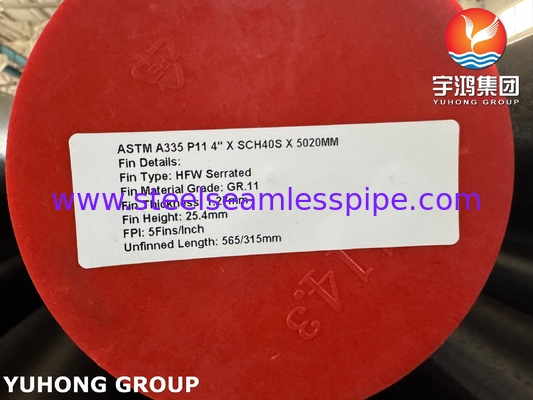

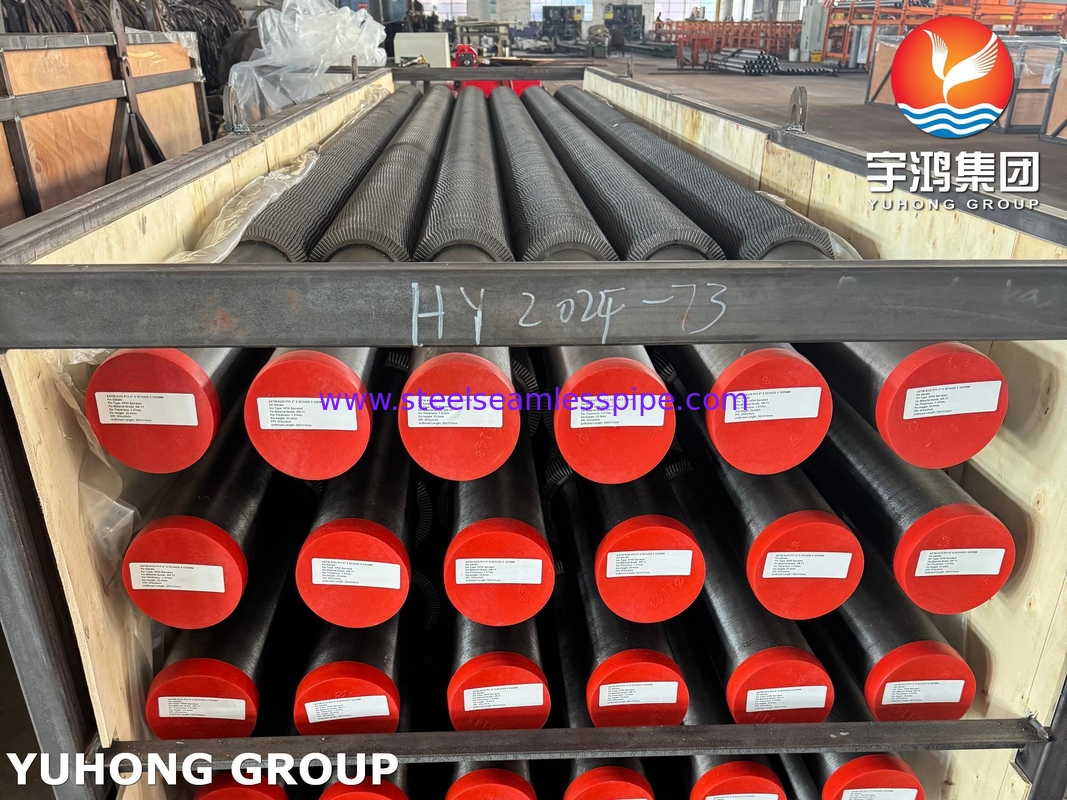

ASTM A335 P11 Τυβός με ραβδώδες πτερύγιο με πτερύγιο GR 11 για σύστημα υπερθέρμανσης HSRG

1. Βασικές αρχές υλικού σωλήνων με πτερύγια A335 P11 Serrated

Σύνθεση & Ιδιότητες:
Το ASTM A335 P11 (Βαθμός 11) είναι ένα χάλυβας κράματος χρωμίου-μολυβδαινίου με C: 0.05–0.15%, Cr: 1.00–1.50% και Mo: 0.44–0.65% 167. Παρέχει αντοχή σε εφελκυσμό ≥415 MPa, όριο διαρροής ≥205 MPa και επιμήκυνση ≥30%, εξασφαλίζοντας ανθεκτικότητα υπό θερμική κυκλοφορία.

Θερμική Επεξεργασία: Οι σωλήνες υποβάλλονται σε πλήρη ανόπτηση ή ομαλοποίηση + σκλήρυνση (≥650°C) για βελτιστοποίηση της μικροδομικής σταθερότητας και της σκληρότητας.

Όρια λειτουργίας: Θερμοκρασίες λειτουργίας έως 550°C, με μετάβαση από εύθραυστο σε όλκιμο στους -43.5°C.

2. Πλεονεκτήματα σχεδιασμού σωλήνων με πτερύγια A335 P11 Serrated

Ενισχυμένη μεταφορά θερμότητας: Οι οδοντώσεις αυξάνουν την επιφάνεια κατά 40–60% σε σχέση με τα λεία πτερύγια, επιταχύνοντας τη θερμική ανταλλαγή σε λέβητες και εναλλάκτες θερμότητας.

Επαγωγή αναταράξεων: Οι οδοντωτές άκρες διαταράσσουν τη λαμιναρική ροή, μειώνοντας την αντίσταση του οριακού στρώματος και βελτιώνοντας την απόδοση της αγωγιμότητας θερμότητας κατά 15–25%.

Θερμική σταθερότητα: Στους 540°C, το P11 διατηρεί αντοχή σε θραύση λόγω καταπόνησης 66.1 MPa, αποτρέποντας την παραμόρφωση υπό παρατεταμένα φορτία.

3. Βασικές εφαρμογές σωλήνων με πτερύγια A335 P11 Serrated

Εναλλάκτες θερμότητας: Αυτά τα πτερύγια αυξάνουν την επιφάνεια για ανταλλαγή θερμότητας, βελτιώνοντας τη θερμική απόδοση στη μεταφορά θερμότητας μεταξύ υγρών.
Λέβητες: Χρησιμοποιούνται σε περιβάλλοντα υψηλής θερμοκρασίας για την ενίσχυση της μεταφοράς θερμότητας από τα καυσαέρια στο νερό ή τον ατμό.
Πετροχημικά εργοστάσια: Υποστηρίζει διεργασίες που απαιτούν αποτελεσματική διαχείριση θερμότητας, όπως σε αντιδραστήρες και στήλες απόσταξης.
Εργοστάσια παραγωγής ενέργειας: Απαραίτητο στα συστήματα ψύξης στροβίλων και συμπυκνωτών, όπου η αποτελεσματική απομάκρυνση θερμότητας είναι απαραίτητη για βέλτιστη απόδοση.
Βιομηχανίες πετρελαίου και φυσικού αερίου: Χρησιμοποιούνται σε συστήματα αγωγών όπου η μεταφορά θερμότητας είναι κρίσιμη για τη μεταφορά υγρών σε υψηλές θερμοκρασίες.

4. Δυνάμεις σωλήνων με πτερύγια A335 P11 Serrated έναντι εναλλακτικών

Παράμετρος Πτερύγια από χάλυβα άνθρακα με οδοντώσεις P11
Μέγιστη θερμοκρασία λειτουργίας 550°C ≤350°C
Αντοχή στην οξείδωση Εξαιρετική (στρώμα Cr-Mo) Κακή
Διάρκεια ζωής θερμικής κόπωσης 100.000+ κύκλοι 20.000–40.000 κύκλοι


5. Κατασκευή και ποιοτικός έλεγχος σωλήνων με πτερύγια A335 P11 Serrated

Κατασκευή πτερυγίων: Ψυχρή έλαση ή μηχανική κατεργασία ακριβείας σωλήνων P11, ακολουθούμενη από θερμικές επεξεργασίες ανακούφισης τάσεων.

Δοκιμές:

Δοκιμές υδροστατικής πίεσης (σύμφωνα με το ASTM A999).

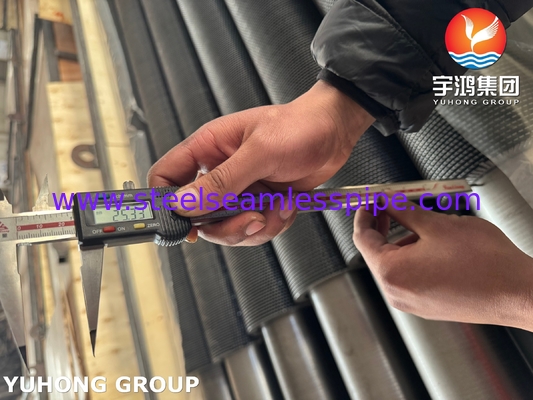

Έλεγχος με υπερήχους/ρεύματα Foucault για ελαττώματα >12.5% του πάχους τοιχώματος.

6. Συχνές ερωτήσεις για σωλήνες με πτερύγια A335 P11 Serrated

Ε: Πώς συγκρίνεται το P11 με το P22;
Α: Το P22 (2.25Cr-1Mo) προσφέρει υψηλότερη ανοχή θερμοκρασίας (≤580°C) αλλά κοστίζει 20–30% περισσότερο. Το P11 εξισορροπεί την οικονομία και την απόδοση για ≤550°C.

Ε: Διαδικασίες συγκόλλησης για πτερύγια P11;
Α: Χρησιμοποιήστε πληρωτικό ER80S-B2/TIG-R30 με προθέρμανση (200–300°C) και σκλήρυνση μετά τη συγκόλληση (650–705°C) για να αποφύγετε ρωγμές.

Ε: Αποδεκτά ποσοστά διάβρωσης;
Α: Μέγιστο 0.2 mm/έτος σε υπηρεσία ατμού. Συνιστάται τακτική παρακολούθηση του πάχους με UT.

Ε: Συμμόρφωση με τα πρότυπα;
Α: Διέπεται από το ASTM A335M-2021 για διαστάσεις/χημεία.
