Στερεός σωλήνας με πτερύγια ASTM A335 P9 Υλικό πτερυγίων CS Ανάκτηση θερμότητας ατμογεννήτριας

Στερεός σωλήνας φτερούγων ASTM A335 P9 υλικό φτερούγων CS γεννήτης ατμού ανάκτησης θερμότητας

Προδιαγραφές υλικού

Σωλήνες βάσης (ASTM A335 P9):

Χάλυβα κράματος χρώματος-μολυβδανού (Cr-Mo) με καλή αντοχή σε υψηλές θερμοκρασίες και αντοχή στη διάβρωση.

Σύνθεση: ~9% Cr, ~1% Mo, ισορροπημένο με Fe.

Συχνές εφαρμογές: Ηλεκτρικά εργοστάσια, διυλιστήρια, υπηρεσίες υψηλής θερμοκρασίας / πίεσης (έως ~ 650 °C/1200 °F).

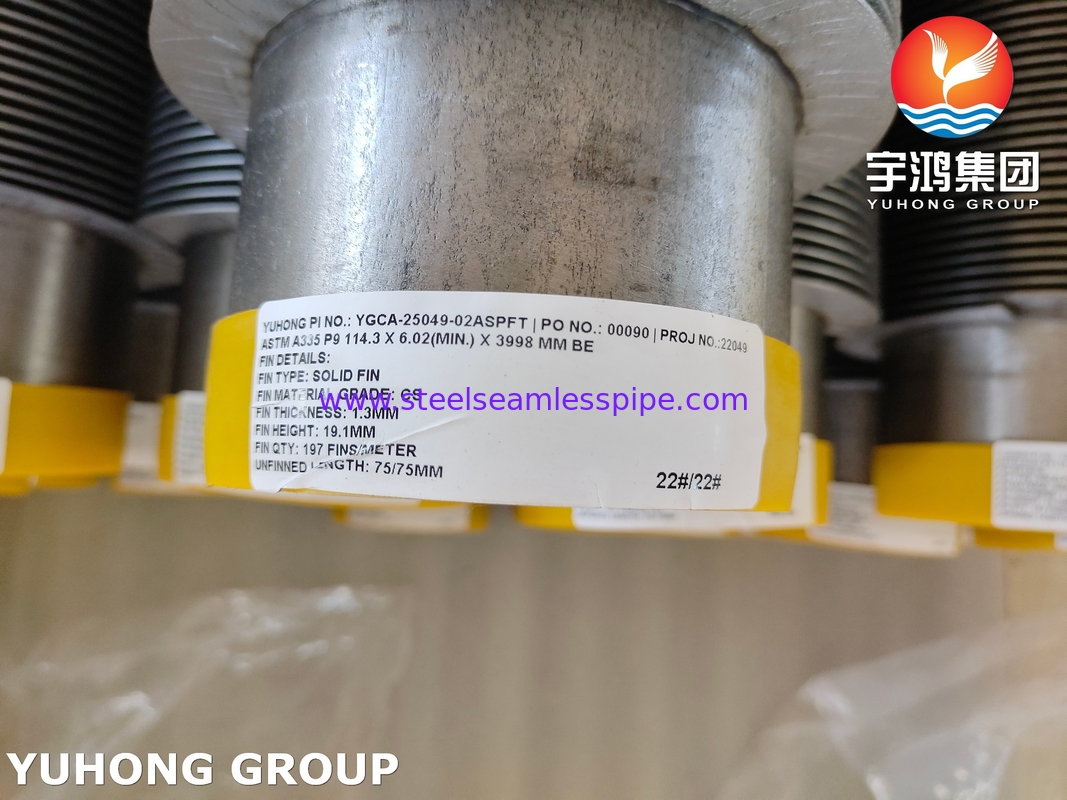

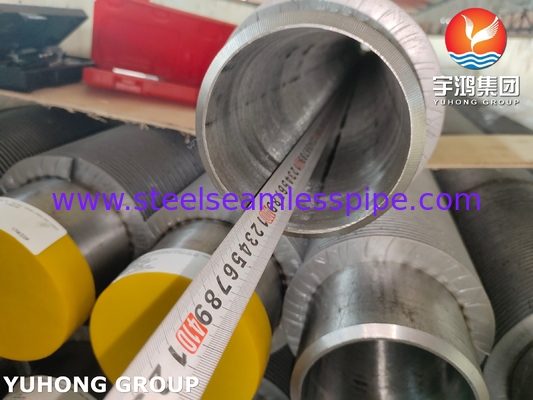

Κατασκευή σωλήνων φιν

• Τύπος:Στερεός σωλήνας με πτερύγια (τα πτερύγια συγκολλούνται ή εξαντλούνται ενσωματωμένα στον σωλήνα βάσης).
• Μέθοδοι προσκόλλησης πτερυγίων:
• Υψηλής συχνότητας συγκόλληση (HFW): πιο κοινή για πτερύγια CS σε σωλήνες κράματος.
• Εκχυλισμένα πτερύγια: Το βασικό υλικό του σωλήνα παραμορφώνεται για να δημιουργήσει πτερύγια (σπάνια για το P9 λόγω της σκληρότητας).

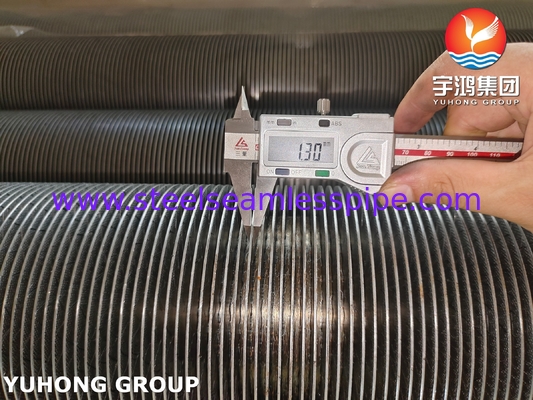

• Μέγεθος πτερυγίου:
• Υψόμετρος: 5·16 mm (τυπικός).
• Δυσσωματικότητα: 511 πτερύγια ανά ίντσα, ανάλογα με τις ανάγκες μεταφοράς θερμότητας.

Θεωρήσεις απόδοσης

Θερμική αγωγιμότητα: Τα πτερύγια CS έχουν χαμηλότερη απόδοση μεταφοράς θερμότητας από τα πτερύγια αλουμινίου, αλλά είναι ισχυρότερα.

Περιορισμοί θερμοκρασίας:

Πύλη P9: Μέχρι 650 °C (1200 °F).

CS Fins: Max ~ 400°C (750°F); πέρα από αυτό, συμβαίνει οξείδωση/αποκλίωση.

Αντίσταση στη διάβρωση:

Το P9 είναι ανθεκτικό στην οξείδωση/σουλφείδωση· τα πτερύγια του CS ενδέχεται να χρειάζονται επικάλυψη (π.χ. γαλβάνιση, αλουμινισμός) σε διαβρωτικά περιβάλλοντα.

Εφαρμογές:

- Ανταλλάκτες θερμότητας: λέβητες, οικονομιστές, θερμαντήρες αέρα.

- Βιομηχανίες επεξεργασίας: διυλιστήρια, πετροχημικές εγκαταστάσεις (για ροές αερίων/ρευστών υψηλής θερμοκρασίας).

- Παραγωγή ενέργειας: συστήματα ανάκτησης της θερμότητας των αποβλήτων.

Προδιαγραφές:
