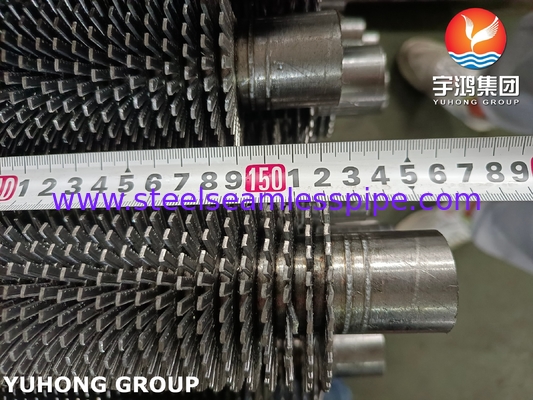

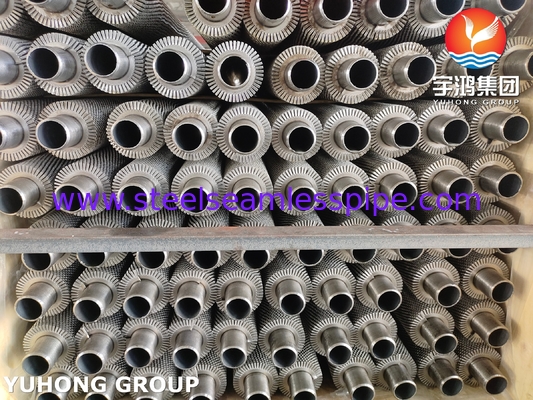

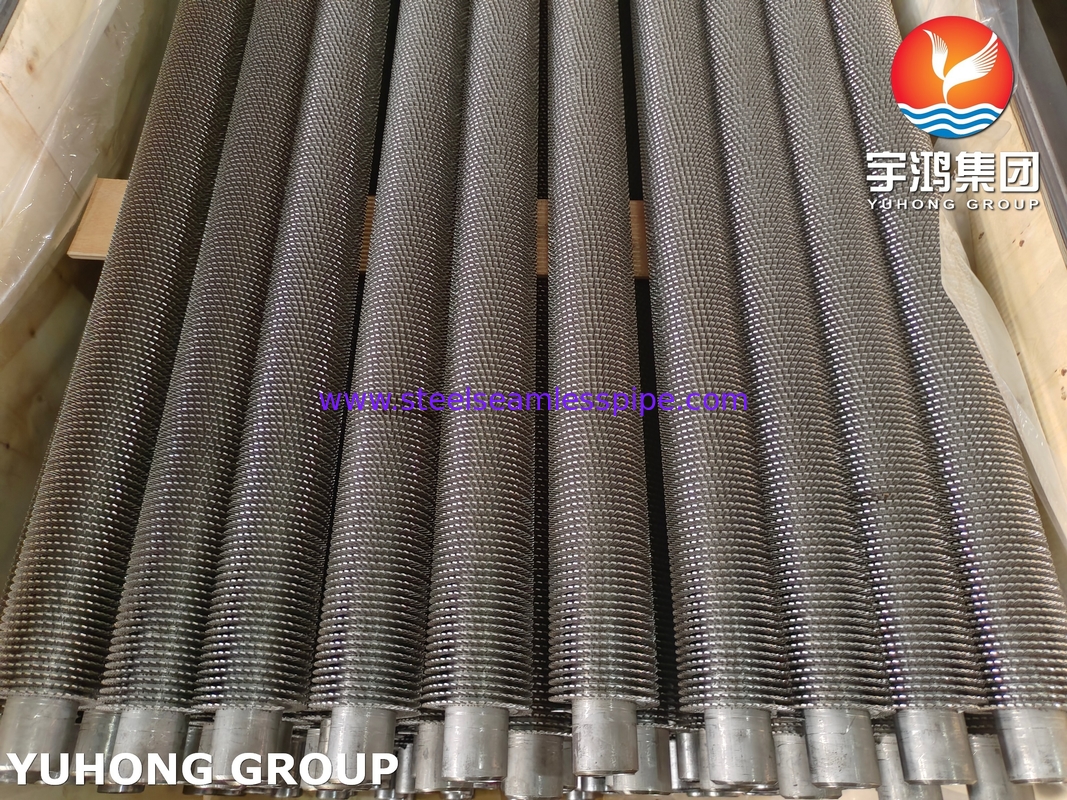

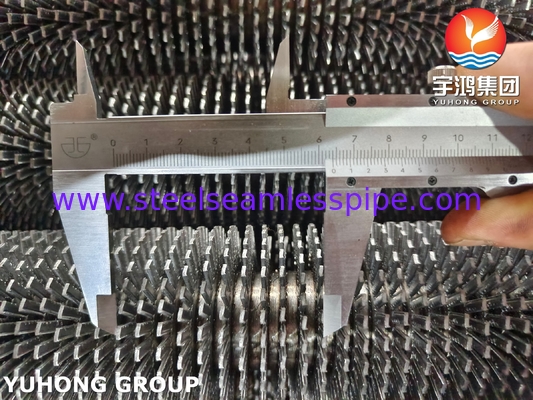

Σωλήνας με πτερύγια οδοντωτά ASME SA192 για σύστημα ανάκτησης θερμότητας αποβλήτων, ψύκτη αερίου

Σύνθεση Βασικού Σωλήνα ASME SA192

Εφαρμογή Οδοντωτού Σωλήνα Πτερυγίων ASME SA192

• Οικονομιστής: Χρησιμοποιώντας τη θερμότητα αποβλήτων καυσαερίων για την προθέρμανση του νερού τροφοδοσίας του λέβητα, το οδοντωτό πτερύγιο αυξάνει σημαντικά την επιφάνεια μεταφοράς θερμότητας στην πλευρά των καυσαερίων και βελτιώνει την απόδοση ανάκτησης θερμότητας (3-5 φορές υψηλότερη από τον απλό σωλήνα). Τυπικές παράμετροι: θερμοκρασία καυσαερίων 250-400℃, πίεση ≤5 MPa, το υλικό του πτερυγίου μπορεί να είναι βασικός σωλήνας SA192 + πτερύγιο από ανθρακούχο χάλυβα (αντοχή στην οξείδωση).
• Προθερμαντήρας αέρα: Σε σταθμούς παραγωγής ενέργειας με καύση άνθρακα, θέρμανση αέρα καύσης, σχεδιασμός πτερυγίων για μείωση της συσσώρευσης τέφρας, αντοχή στη φθορά από τη διάβρωση του καπνού.
• Ψύκτης αερίου διεργασίας: Χειρισμός διαβρωτικών αερίων (π.χ. H₂S, CO₂), βασικός σωλήνας SA192 ανθεκτικός σε υψηλές θερμοκρασίες, οδοντωτά πτερύγια ενισχύουν την αναταραχή και μειώνουν τη δημιουργία επικαθήσεων. Ψύξη ανακυκλωμένων καυσαερίων σε μονάδα καταλυτικής πυρόλυσης, με σωλήνες πτερυγίων που αντικαθιστούν τα συμβατικά σπειροειδή πτερύγια, μειώνει την πτώση πίεσης κατά 15%.
• Σύστημα ανάκτησης θερμότητας αποβλήτων: Λέβητας θερμότητας αποβλήτων εξάτμισης αεριοστροβίλου (HRSG), στην υψηλή θερμοκρασία (500-600℃), υψηλός ρυθμός ροής καυσαερίων, οδοντωτό πτερύγιο ισχυρή αντοχή σε κραδασμούς, για αποφυγή θραύσης από κόπωση. Χρησιμοποιούνται πτερύγια συγκόλλησης υψηλής συχνότητας για να εξασφαλιστεί η αντοχή συγκόλλησης μεταξύ των πτερυγίων και του βασικού σωλήνα, η οποία αξιολογείται από τη διαδικασία συγκόλλησης ASME Sec.IX.

Βασική Αντοχή Οδοντωτού Σωλήνα Πτερυγίων ASME SA192

1. Ιδιότητες Υλικού:

• Αντοχή σε εφελκυσμό: Οι σωλήνες ASME SA192 έχουν συνήθως ελάχιστη αντοχή σε εφελκυσμό περίπου 47.000 psi (324 MPa).
• Όριο διαρροής: Το ελάχιστο όριο διαρροής είναι συνήθως περίπου 26.000 psi (179 MPa).
• Επιμήκυνση: Το υλικό πρέπει να έχει καλή ολκιμότητα, με επιμήκυνση συνήθως περίπου 35% σε 2 ίντσες.

2. Σχεδιασμός Πτερυγίων:

• Ύψος και Πάχος Πτερυγίων: Το ύψος και το πάχος των πτερυγίων μπορούν να επηρεάσουν τη συνολική αντοχή του σωλήνα. Τα παχύτερα και κοντύτερα πτερύγια γενικά παρέχουν καλύτερη αντοχή και απόδοση μεταφοράς θερμότητας.
• Μοτίβο Οδόντωσης: Το μοτίβο οδόντωσης (βάθος και συχνότητα) μπορεί να επηρεάσει τη μηχανική αντοχή και τη θερμική απόδοση. Ο σωστός σχεδιασμός διασφαλίζει ότι τα πτερύγια δεν γίνονται αδύναμα σημεία.
• Συνθήκες Λειτουργίας: Θερμοκρασία: Οι σωλήνες ASME SA192 έχουν σχεδιαστεί για υπηρεσία υψηλής θερμοκρασίας. Η αντοχή του υλικού μειώνεται καθώς αυξάνεται η θερμοκρασία, επομένως είναι σημαντικό να ληφθεί υπόψη η μέγιστη θερμοκρασία λειτουργίας.

3. Συνθήκες Λειτουργίας:

• Θερμοκρασία: Οι σωλήνες ASME SA192 έχουν σχεδιαστεί για υπηρεσία υψηλής θερμοκρασίας. Η αντοχή του υλικού μειώνεται καθώς αυξάνεται η θερμοκρασία, επομένως είναι σημαντικό να ληφθεί υπόψη η μέγιστη θερμοκρασία λειτουργίας.
• Πίεση: Οι σωλήνες πρέπει να αντέχουν την εσωτερική πίεση του λέβητα ή του εναλλάκτη θερμότητας. Το πάχος τοιχώματος του σωλήνα είναι ένας κρίσιμος παράγοντας για την συγκράτηση της πίεσης.

4. Διαδικασία Κατασκευής:

• Αδιάλειπτη Κατασκευή: Οι σωλήνες ASME SA192 είναι αδιάλειπτοι, γεγονός που γενικά παρέχει καλύτερη αντοχή και αξιοπιστία σε σύγκριση με τους συγκολλημένους σωλήνες.
• Προσάρτηση Πτερυγίων: Η μέθοδος προσάρτησης των πτερυγίων (π.χ., εξώθηση, συγκόλληση) μπορεί να επηρεάσει τη συνολική αντοχή. Η σωστή προσάρτηση διασφαλίζει ότι τα πτερύγια δεν αποσπώνται υπό λειτουργικές καταπονήσεις.

• Πρότυπα και Συμμόρφωση Οδοντωτού Σωλήνα Πτερυγίων ASME SA192

• Κώδικας Λέβητα και Δοχείου Πίεσης ASME: Βεβαιωθείτε ότι οι σωλήνες συμμορφώνονται με τα σχετικά τμήματα του ASME BPVC, ιδιαίτερα το Τμήμα I για λέβητες ισχύος και το Τμήμα VIII για δοχεία πίεσης.
• Δοκιμές και Επιθεώρηση: Μέθοδοι μη καταστροφικών δοκιμών (NDT) όπως η υπερηχητική δοκιμή (UT) και η υδροστατική δοκιμή απαιτούνται συχνά για να διασφαλιστεί η ακεραιότητα των σωλήνων.
