ASME SA179 Τύπος φτερούγων με φτερούγες τύπου L με φτερούγες AL1060 για ανταλλακτές θερμότητας με ψύξη αέρα

Βάση σωλήνα ASME SA179

• Τύπος: Χωρίς συγκόλληση, χάλυβας χαμηλού άνθρακα που τραβήχτηκε με κρύο.
• Βασικές ιδιότητες: Εξαιρετική θερμική αγωγιμότητα, καλή εσωτερική αντοχή στη διάβρωση (για καθαρά υγρά), ομαλή εσωτερική διάτρηση (ελαχιστοποιεί τη μείωση της πίεσης), ικανότητα υψηλής πίεσης, εύκολη συγκόλληση.
• Τυπικές εφαρμογές: Χρησιμοποιούνται κυρίως σε ανταλλακτές θερμότητας, λέβητες (οικονομιστές, υπερθερμαντές), συμπυκνωτές και άλλα δοχεία πίεσης που περιλαμβάνουν νερό, ατμό, πετρέλαιο ή αέριο στην πλευρά του σωλήνα.

SA179 Τυποποιημένος σωλήνας πτερυγίου Βασικές ιδιότητες:

• Εξαιρετική θερμική αγωγιμότητα: ~ 230 W/m·K (σημαντικά υψηλότερη από το χάλυβα, ο κύριος λόγος για τη χρήση πτερυγίων Al).
• Καλή αντοχή στη διάβρωση: σχηματίζει ένα προστατευτικό στρώμα οξειδίου, κατάλληλο για πολλές εφαρμογές περιβάλλοντος αέρα / ατμόσφαιρας.
• Υψηλή διαμόρφωση: Εύκολο σχήμα.
• Ελαφρύ: Μειώνει το συνολικό βάρος του σωλήνα.
• Κόστος-αποτελεσματικότητα: Το καθαρό αλουμίνιο είναι γενικά φθηνότερο από τις επιλογές υψηλού κράματος.
• Απαλότερη/Λιγότερη αντοχή: Σε σύγκριση με κράματα όπως το 3003 ή το 5052.Αυτό μπορεί να κάνει τα πτερύγια ελαφρώς πιο επιρρεπή σε φυσικές βλάβες κατά τη χειρισμό ή το καθαρισμό, αλλά είναι συνήθως επαρκές για τις περισσότερες εφαρμογές.

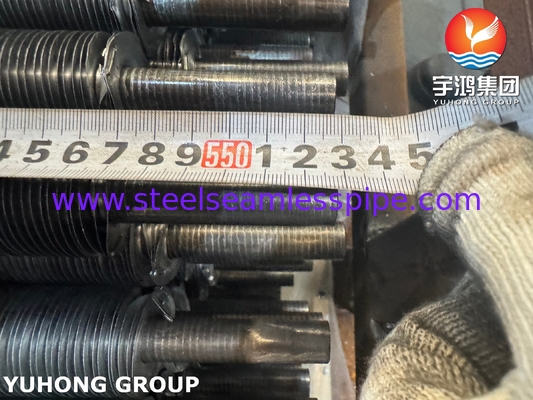

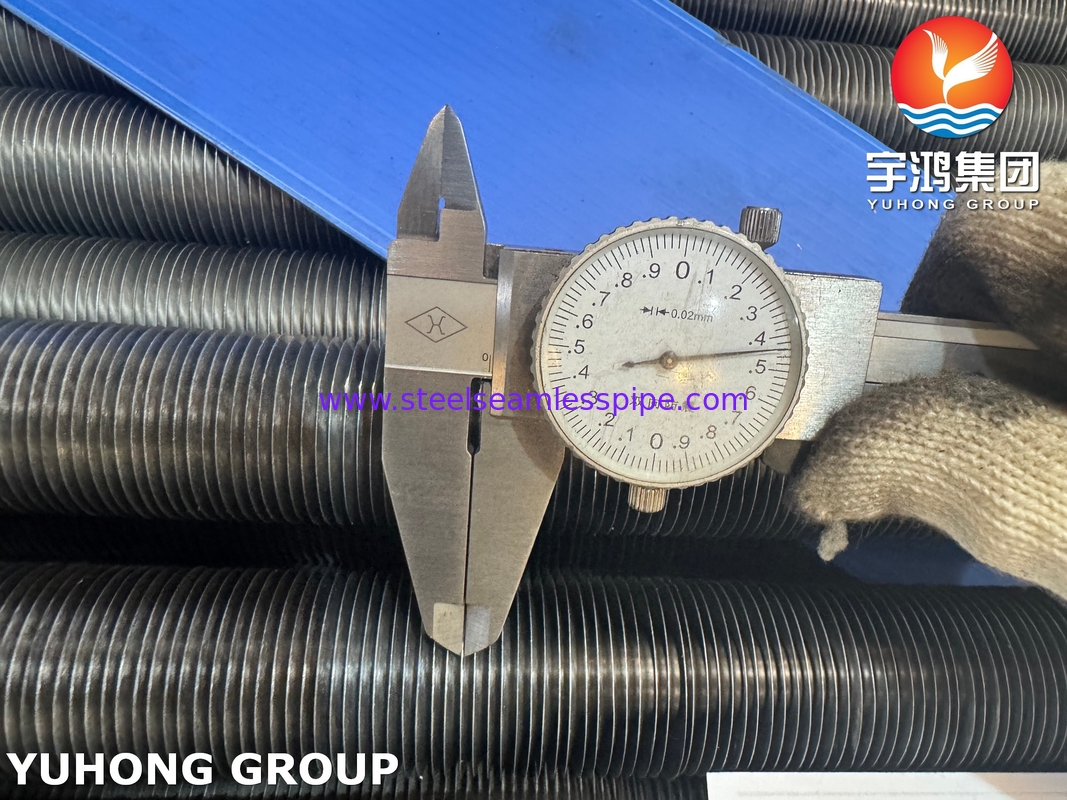

SA179 Τύπος και τοποθέτηση των φτερών των σωλήνων:

• "Τύπος L" Πτερύγια: αναφέρεται στο διατομεακό σχήμα της λωρίδας πτερύγιας πριν και κατά τη διάρκεια της επικάλυψης.
• "Πρόοδος τραύματος": Περιγράφει τη μέθοδο κατασκευής.

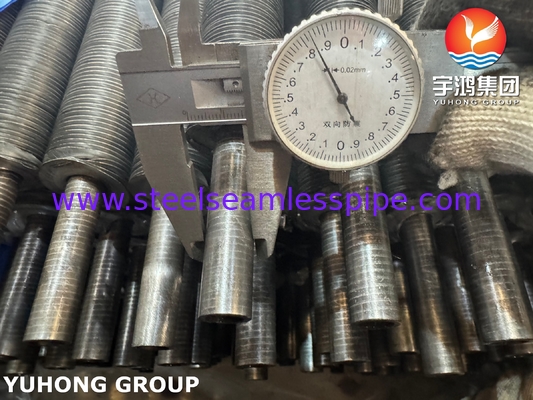

SA179 Μηχανισμός στερέωσης σωλήνα πτερυγίου:

• Ένα ελικοειδές αυλάκι ακριβείας κατασκευάζεται στην εξωτερική επιφάνεια του σωλήνα βάσης SA179.
• Μια λωρίδα AL1060, προσχηματισμένη σε σχήμα "L", τροφοδοτείται υπό ένταση σε αυτό το αυλάκι.
• Καθώς ο σωλήνας περιστρέφεται, το πόδι του "L" (το σύντομο πόδι) πιέζεται μηχανικά και κλειδώνεται στο αυλάκι.
• Το μακρύ πόδι του "L" στέκεται κάθετο στην επιφάνεια του σωλήνα, σχηματίζοντας το πτερύγιο.

SA179 Τύπος φτερούγων πληγών Κύρια πλεονεκτήματα:

• Ισχυρός Μηχανικός Σύνδεσμος: Η διαδικασία ψύξης κατά τη διάρκεια της περιστροφής δημιουργεί μια σφιχτή, αέρια στενή, διαταραχή.
• Εξαιρετική μεταφορά θερμότητας: Η άμεση και ουσιαστική επαφή μετάλλου με μέταλλο μεταξύ του ποδιού του πτερύχου και του αυλαίου του σωλήνα εξασφαλίζει χαμηλή θερμική αντίσταση.
• Απαγορεύεται η συγκόλληση με συγκόλληση: εξαλείφει τα πιθανά σημεία αποτυχίας, τους κινδύνους μόλυνσης και τις διαδικασίες υψηλής θερμοκρασίας που θα μπορούσαν να επηρεάσουν τις ιδιότητες του σωλήνα βάσης.
• Καλή αντοχή: Ανθεκτικό στις θερμικές τάσεις.
• Κατάλληλο για σωλήνες υψηλής πίεσης: Ο υπόγειος σωλήνας παραμένει αδιάβρωστος και η ακεραιότητά του υπό πίεση δεν επηρεάζεται από την εξωτερική διαδικασία πτερύγων.

SA179 Τυποποιημένος σωλήνας πτερυγίων Τυπικές εφαρμογές:

• Εναλλακτές θερμότητας με ψύξη με αέρα (ACHE): Για ψύξη διαδικασιών (πετρέλαιο και φυσικό αέριο, χημικά, εργοστάσια παραγωγής ηλεκτρικής ενέργειας).
• Γεννήτριες ατμού ανάκτησης θερμότητας (HRSG): τμήματα εξοικονόμησης.
• Κεταλλωτήρες σωλήνων με φτερά.
• Δεαρεατόρες.
• Σκουπιστήρια και φούρνες στεγνώσεως.
• ΕΥΚΑ&R Coils: Λιγότερο συνηθισμένοι από τους σωλήνες χαλκού εδώ, αλλά χρησιμοποιούνται σε συγκεκριμένες βιομηχανικές εφαρμογές.
• Οποιαδήποτε εφαρμογή που απαιτεί αποτελεσματική μεταφορά θερμότητας από υγρά υπό πίεση στο εσωτερικό ενός σωλήνα στον αέρα/αέριο έξω.

SA179 Τύπος πτερυγίου τραύματος Βασικές σκέψεις:

• Γκαλβανική διάβρωση: Ο σωλήνας χάλυβα άνθρακα (SA179) και το πτερύγιο αλουμινίου (AL1060) είναι πολύ μακριά μεταξύ τους στην γαλβανική σειρά.μπορεί να προκύψει γαλβανική διάβρωση στη διεπαφήΣυχνά απαιτούνται προστατευτικές επικάλυψεις (π.χ. μπογιά στα πτερύγια, μερικές φορές επωξικό εσωτερικό σωλήνων) ή προσεκτικός έλεγχος του περιβάλλοντος.
• Προστασία πτερύγων: Τα πτερύγια AL1060 είναι σχετικά μαλακά.Αποφύγετε τα ρεύματα νερού υψηλής πίεσης άμεσα κάθετα στα πτερύγια) για την αποφυγή κάμψης ή βλάβης.
• Περιορισμοί θερμοκρασίας: Ενώ η στερέωση πτερύγιας είναι ανθεκτική, το ίδιο το υλικό πτερύγιας AL1060 έχει χαμηλότερη αντοχή και σημείο τήξης (~ 650 °C) σε σύγκριση με τον χάλυβα σωλήνα.Οι συνεχείς θερμοκρασίες λειτουργίας περιορίζονται συνήθως στους 200-250 °C για τα πτερύγια αλουμινίου, ώστε να αποφεύγεται η υπερβολική μαλακτοποίηση / σύρση.Ο σωλήνας SA179 μπορεί να αντέξει πολύ υψηλότερες θερμοκρασίες εσωτερικά.
