ASTM A213 TP316L Διάμεσος σωλήνας φτερούγων ζεύξης για ψυκτικά συστήματα ψύξης ψυκτικών πετρελαίου

Σύνθεση του σωλήνα βάσης ASTM A213 TP316L

Προδιαγραφές και πρότυπα υλικού Βασικό υλικό:

Ατσάλι ανοξείδωτου χάλυβα TP316L (διαμόρφωση ανοξείδωτου χάλυβα 316 με χαμηλή περιεκτικότητα σε άνθρακα), προσφέροντας ανώτερη αντοχή στη διάβρωση σε οξέα/χλωριούχα περιβάλλοντα 17.

Συμμόρφωση: Ακολουθεί την ASTM A213 για τους αδιάβροχους σωλήνες λέβητα από φερριτικό/αυστενίτικο χάλυβα, παράλληλα με τα βιομηχανικά πρότυπα:

HG/T3181: Ζύγιση αντίστασης υψηλής συχνότητας για σωλήνες με σπειροειδή πτερύγια.

JB/T6512: Τεχνικοί όροι κατασκευής για σωλήνες με πτερύγια για λέβητα 125.

Τεχνολογία συγκόλλησης κατασκευαστικής διαδικασίας:

Χρησιμοποιεί συγκόλληση αντίστασης υψηλής συχνότητας (HFRW) με αυτοματοποίηση που ελέγχεται από PLC.

Ακριβότητα: Ανάλυση διασταύρωσης πτερυγίου 0,1 mm, ταχύτητα γραμμής συγκόλλησης έως 35 m/min.

Σύστημα ψύξης: Ενσωματωμένες αντλίες ψύξης και τροχούς ηλεκτροδίων αποτρέπουν την υπερθέρμανση κατά τη συνεχή λειτουργία 13.

Ενσωμάτωση διαμήκους πτερυγίων: Τα πτερύγια διπλώνονται από το ίδιο βασικό υλικό με το τοίχωμα του σωλήνα (μέσω κάμψης/εκτύπωσης),Εξάλειψη της θερμικής αντίστασης επαφής και βελτίωση της μεταφοράς θερμότητας κατά 200~300% σε σύγκριση με τις συμβατικές μεθόδους

Α213 TP316L Διάμεση αντοχή σωλήνα πτερυγίου ζεύξης

• Διαρθρωτική ακεραιότητα: Η διαδικασία διαμήκης συγκόλλησης δημιουργεί ισχυρό δεσμό μεταξύ των πτερυγίων και του σωλήνα, ενισχύοντας τη συνολική δομική ακεραιότητα του σωλήνα πτερυγίου.Οι κατάλληλες τεχνικές συγκόλλησης βοηθούν στην πρόληψη αδυναμιών που θα μπορούσαν να οδηγήσουν σε αποτυχία υπό πίεση ή θερμικές πιέσεις.
• Ποιότητα συγκόλλησης: Η ποιότητα της συγκόλλησης επηρεάζει την αντοχή του σωλήνα πτερυγίου.Μέθοδοι μη καταστροφικής δοκιμής (NDT), όπως η υπερηχητική ή η ακτινογραφική δοκιμή, χρησιμοποιούνται συχνά για να εξασφαλιστεί η ακεραιότητα της συγκόλλησης.
• Θερμική επέκταση: Τα διαμήκη συγκολλημένα πτερύγια πρέπει να μπορούν να προσαρμόζονται στην θερμική επέκταση και συρρίκνωση.
• Αντίσταση στην πίεση: Αυτοί οι σωλήνες πτερυγίων σχεδιάζονται συχνά για να αντέχουν σημαντικές εσωτερικές και εξωτερικές πιέσεις.Η αντοχή της συγκόλλησης και του βασικού υλικού συμβάλλουν στη συνολική ονομαστική πίεση.
• Αντίσταση στην κόπωση: Επαναλαμβανόμενος θερμικός κύκλος μπορεί να οδηγήσει σε αποτυχία κόπωσης.
• Αντίσταση στη διάβρωση: Ανάλογα με την εφαρμογή, η αντίσταση στη διάβρωση είναι ζωτικής σημασίας.

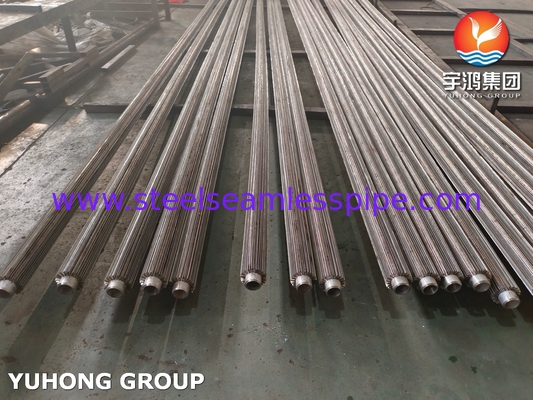

ASTM A213 TP316L Διάμεσος σωλήνας με πτερύγια ζεύξης που χρησιμοποιείται για ψύκτες πετρελαίου και συστήματα ψύξης

Είμαστε επαγγελματίες κατασκευαστές μήκους σωλήνων με φτερά.Ο διαμήκης σωλήνας πτερυγίου είναι μια συσκευή που έχει σχεδιαστεί ειδικά για τη βελτίωση της απόδοσης της ανταλλαγής θερμότητας και χρησιμοποιείται ευρέως σε διάφορους βιομηχανικούς τομείςΟ διάμηκρος σωλήνας με πτερύγια αποτελείται από κυλινδρικό σωλήνα και πτερύγια που συγκολλούνται ομοιόμορφα ή σταθεροποιούνται μηχανικά κατά μήκος της μακράς κατεύθυνσης του σωλήνα.Τα πτερύγια είναι συνήθως επίπεδα ή με άλλα γεωμετρικά σχήματα για να αυξήσουν την επιφάνεια και να διευκολύνουν την ανταλλαγή θερμότηταςΤα πτερύγια αυξάνουν την περιοχή επαφής με το υγρό, βελτιώνοντας έτσι την αποτελεσματικότητα της μεταφοράς θερμότητας.Η διαμήκη σχεδίαση κατευθύνει αποτελεσματικά τη ροή του υγρού, μειώνοντας τις νεκρές ζώνες και την αντίσταση ροής για την περαιτέρω βελτίωση των επιδόσεων της ανταλλαγής θερμότητας.
