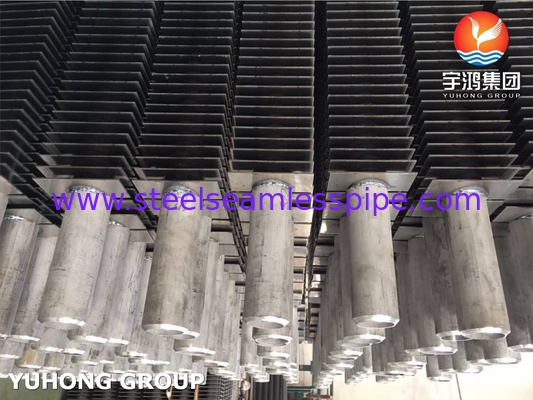

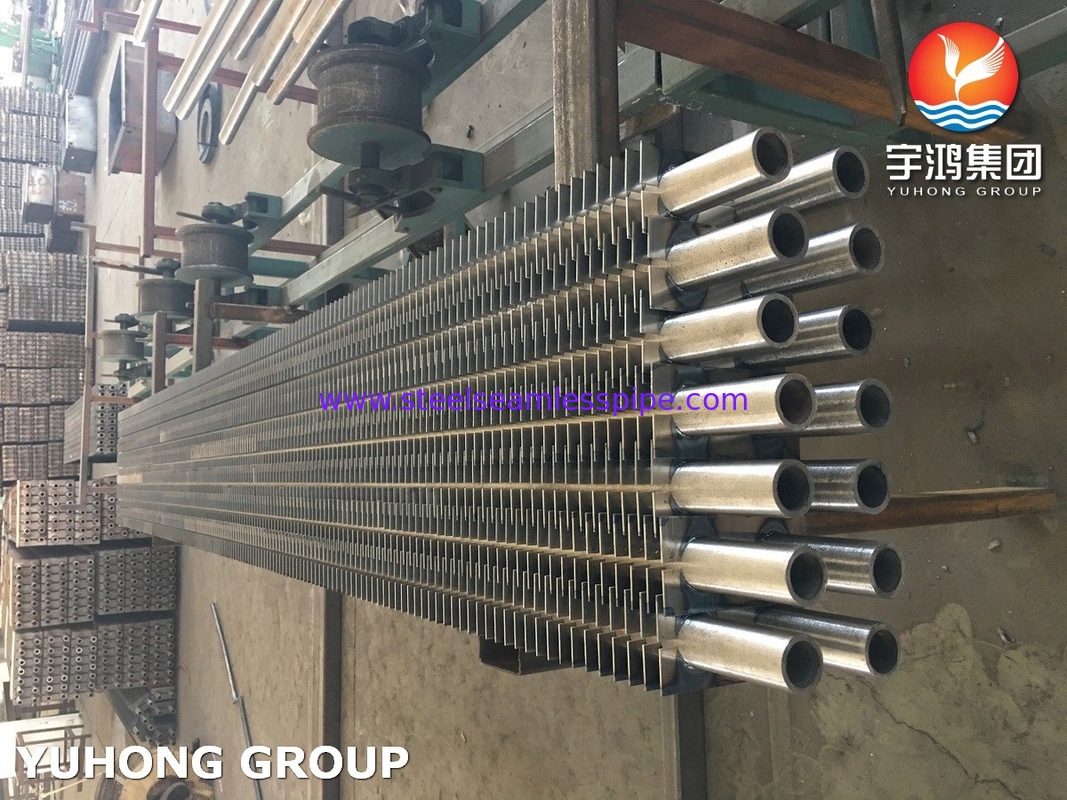

Χωρομεταλλευτής θερμότητας από ανοξείδωτο χάλυβα Χ σχήμα φτερωτό σωλήνα A312 TP304L TP316L
Ο σωλήνας πτερυγίου σχήματος H είναι ένα εξειδικευμένο εξαρτήμα ανταλλαγής θερμότητας που έχει σχεδιαστεί για την ενίσχυση της θερμικής απόδοσης σε διάφορες βιομηχανικές εφαρμογές.Η μοναδική του διαμόρφωση πτερύγων σχήματος H (που μοιάζει με το γράμμα "H" όταν το βλέπετε σε διατομή) αυξάνει την επιφάνεια μεταφοράς θερμότητας, βελτιώνοντας παράλληλα τη δομική σταθερότητα.
Ποιο είναι το χαρακτηριστικό του H- σχήμα σωλήνα πτερυγίου;
- Το φτερό χωρίζεται σε δύο συμμετρικά μισά κομμάτια. Ο τοίχος του σωλήνα πιέζεται προς τα κάτω από τις δύο πλευρές και η συγκόλληση με αντίσταση χρησιμοποιείται για να συγκολλήσει το τοίχωμα του σωλήνα με ένα ορισμένο κενό στη μέση.
- Δύο κυκλικοί σωλήνες μπορούν να μοιράζονται μια ομάδα πτερυγίων, που ονομάζονται διπλοί σωλήνες με σχήμα H, ή μπορεί να τοποθετηθεί ένα ενιαίο σωλήνα με σχήμα H στη μέση.
- Ο εναλλάκτης θερμότητας που αποτελείται από σωλήνες με πτερύγια τύπου H είναι στενά τοποθετημένος και οι δέσμες σωλήνων τοποθετούνται με σειρά.
- Τα πτερύγια είναι παράλληλα και ανεξάρτητα το ένα από το άλλο, και δεν υπάρχει επιρροή γωνίας έλικας, οπότε είναι εύκολο να αφαιρεθεί στάχτη.
Εφαρμογές των σωλήνων φτερουγίδων σε σχήμα H
1Συστήματα ανάκτησης θερμότητας απόβλητων
- Χρησιμοποιείται σε λέβητες, οικονομιστές και προθέρμανση αέρα για την ανάκτηση θερμότητας από καύσιμα αέρια, βελτιώνοντας την ενεργειακή απόδοση στα εργοστάσια παραγωγής ενέργειας και στις βιομηχανικές διαδικασίες.
2Ηλεκτρικά εργοστάσια
- Βελτιώνει τη μεταφορά θερμότητας σε λέβητες άνθρακα, αερίου και βιομάζας, μειώνοντας την κατανάλωση καυσίμου και τις εκπομπές.
3Χημικές και πετροχημικές βιομηχανίες
- Χρησιμοποιούνται σε ανταλλακτές θερμότητας, μεταρρυθμιστές και αντιδραστήρες, όπου υψηλές θερμοκρασίες και διαβρωτικά περιβάλλοντα απαιτούν ανθεκτικές επιφάνειες μεταφοράς θερμότητας.
4Σιδηρουργικές και μεταλλουργικές εγκαταστάσεις
- Χρησιμοποιείται σε ανασυγκροτητές και ανταλλακτές θερμότητας για την ανάκτηση καύσης θερμότητας από φούρνους και καυσαέρια.
5Θαλάσσιες και υπεράκτιες εφαρμογές
- Κατάλληλο για λέβητες καυσαερίων στα πλοία, όπου η συμπαγή και αποτελεσματική μεταφορά θερμότητας είναι κρίσιμη.
6. Ηλεκτρονικό και ψυκτικό σύστημα
- Χρησιμοποιείται περιστασιακά σε μεγάλα αναπνευστικά μηχανήματα ανάκτησης θερμότητας (HRV) και βιομηχανικούς ψυκτικούς μηχανισμούς.
Τα πλεονεκτήματα των H- σχήματος σωλήνων πτερυγίων
- Υψηλή αποδοτικότητα μεταφοράς θερμότητας Το σχήμα H δημιουργεί αναταραχές, βελτιώνοντας τη μεταφορά θερμότητας με τη σύμβαση.
- Μειωμένη αποσύνθεση λερώσεων και αιθάλης ️ Ο σχεδιασμός ελαχιστοποιεί την συσσώρευση στάχτης και σωματιδίων, που είναι κοινά σε εφαρμογές καπνιστικών αερίων.
- Διαρθρωτική αντοχή ∙ Πιο άκαμπτος από τους σπειροειδείς ή απλούς σωλήνες πτερυγίων, μειώνοντας τις δονήσεις και την φθορά.
- Συμπίεση σχεδιασμού ∙ Επιτρέπει μεγαλύτερη ανταλλαγή θερμότητας σε μικρότερο αποτύπωμα σε σύγκριση με τους λεία σωλήνες.
- Ανθεκτικότητα στη διάβρωση Συχνά κατασκευάζεται από ανοξείδωτο χάλυβα ή από κράματα ανθεκτικά στη διάβρωση για σκληρά περιβάλλοντα.
Οι σωλήνες πτερυγίων σε σχήμα H είναι ιδανικοί για περιβάλλοντα υψηλής θερμοκρασίας, υψηλής μόλυνσης και υψηλής διάβρωσης, καθιστώντας τους προτιμώμενη επιλογή για την παραγωγή ενέργειας, την ανάκτηση απόβλητης θερμότητας και τις βαριές βιομηχανίες.Το σχεδιασμό τους ισορροπεί τη θερμική απόδοση, αντοχή και αποδοτικότητα συντήρησης.
Προδιαγραφή του σωλήνα πτερυγίου
| ΠΡΟΤΑΚΤΟ |
Τύπος |
Ονομασία |
Υλικό γυμνού σωλήνα |
ΥΛΟΓΙΚΟ ΤΟΥ ΠΕΡΙΚΟΥ |
|
Ανταλλάκτης θερμότητας
Φινέτα
Τύπος
|
Ενσωματωμένο |
Τύπος G-TYPE FIN TUBE |
Χάλυβας άνθρακα, χαλκού, ανοξείδωτου χάλυβα, κράματος |
ΑΛΥΜΙΝΙΟ |
| ΠΕΡΙΠΕΡΙΚΗ |
ΜΕΤΑΛΙΚΟ ΜΕΤΑΛΙΚΟ |
Χάλυβας άνθρακα, χαλκού, ανοξείδωτου χάλυβα, κράματος |
ΚΑΜΒΡΟ, ΑΛΥΜΙΝΙΟ |
|
Πιο χαμηλό σωλήνα πτερυγίου
Τύπος T-FIN TUBE
|
Χάλυβας άνθρακα, χαλκού, ανοξείδωτου χάλυβα, κράματος |
/ |
|
ΒΑΜΒΟΥ ΤΥΜΠΟ
ΤΟΥΡΙΚΟΣ ΚΑΡΟΥΜΕΝΟΣ
|
Χάλυβας άνθρακα, χαλκού, ανοξείδωτου χάλυβα, κράματος |
/ |
| ΤΡΑΠΟ |
Τύπος σωλήνα φιν |
Χάλυβας άνθρακα, χαλκού, ανοξείδωτου χάλυβα, κράματος |
ΚΑΜΒΡΟ, ΑΛΥΜΙΝΙΟ |
| ΣΤΡΙΓΟΣ |
ΣΥΡΙΓΚΟΣ ΤΟΥΡΙΟΣ |
ΑΛΥΜΙΝΙΟΣ, ΚΑΡΠΕΡΟΣ, ΚΑΡΒΟΝΙΚΟΣ ΑΣΤΕΛΟΣ, ΑΝΤΑΣΤΑΣΤΕΛΟΣ |
ΑΛΥΜΙΝΙΟΣ, ΚΑΡΠΕΡΟΣ, ΚΑΡΒΟΝΙΚΟΣ ΑΣΤΕΛΟΣ, ΑΝΤΑΣΤΑΣΤΕΛΟΣ |
| Τύπος U |
ΤΟΥΡΟΥ ΤΥΠΟΥ U |
Χάλυβας άνθρακα, χαλκού, ανοξείδωτου χάλυβα |
/ |
| ΔΕΣΜΟΥΣΗ |
Διάταξη 1 |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα |
| Τύπος U |
H/HH Τύπος σωλήνα φιν |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα |
| ΔΕΣΜΟΥΣΗ |
ΣΤΟΥΤΕΝΤ ΦΙΝ ΤΥΜΠΟ |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα |
