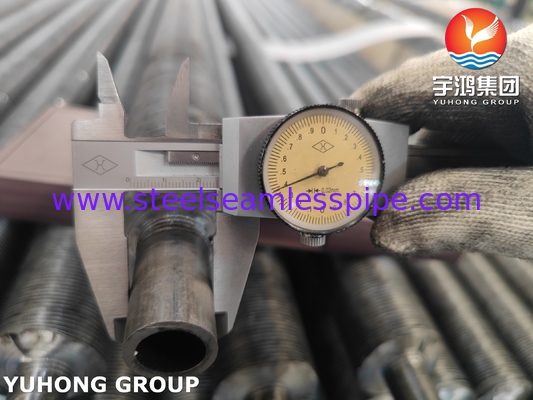

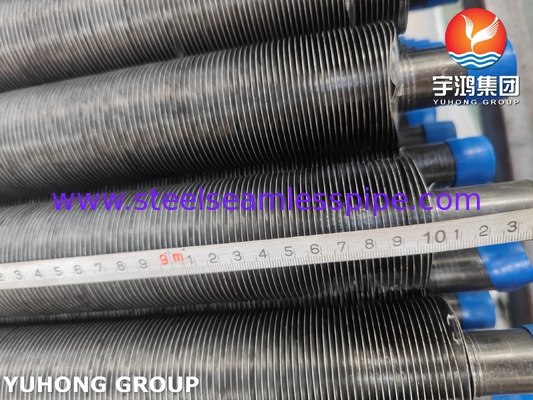

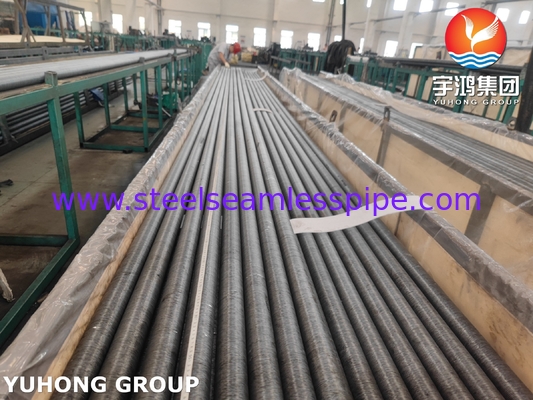

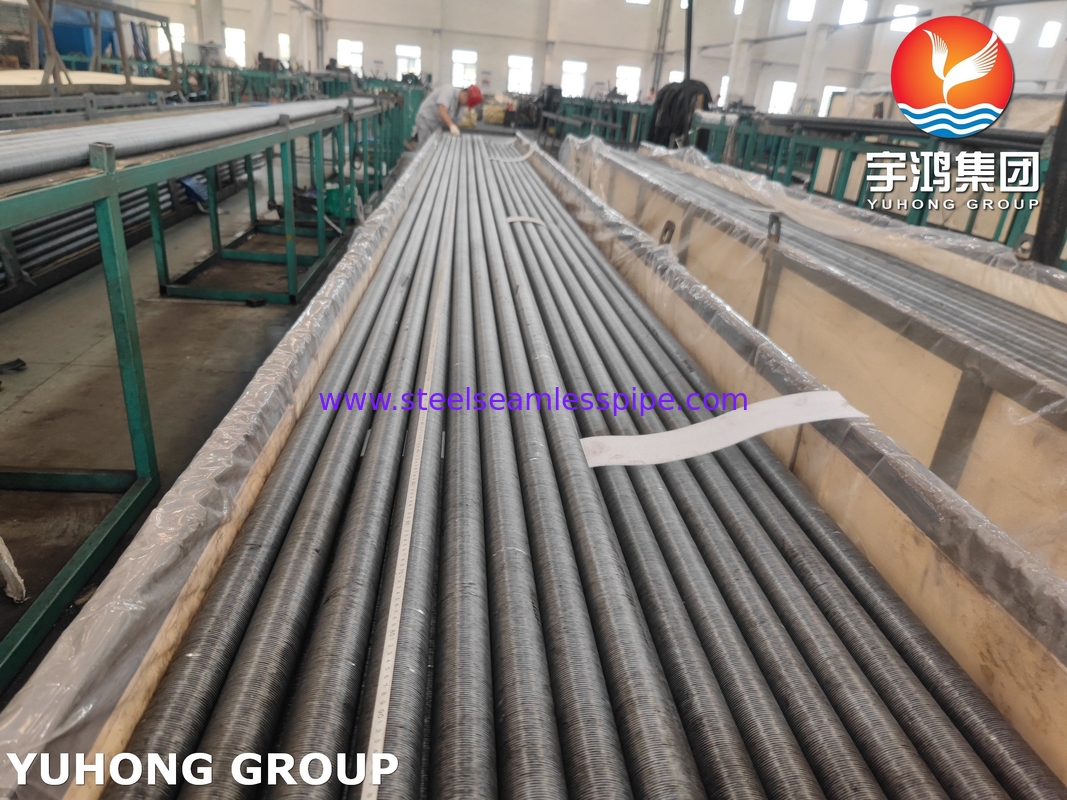

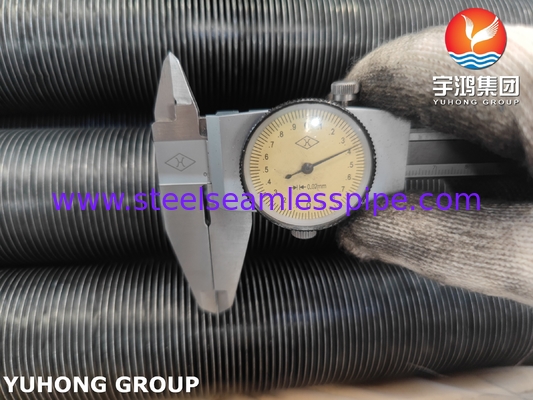

ASME SA209 Ενσωματωμένος σωλήνας πτερυγίου με πτερυγίο AL1060 για εξοικονόμους λέβητα και θερμαντήρες αέρα

1Υλικό σωλήνα βάσης: SA209

Σύνθεση:

Άνθρακας (C) 0,10·0,20%
Μαγγάνιο (Mn) 0,30·0,80%
Φωσφόρος (P) ≤ 0,025%
Θείο (S) ≤ 0,025%
Σιλικόνιο (Si) 0,10·0,50%
Μολυβδένιο (Mo) 0,44·0,65%
Χαλκός (Cu) ≤ 0,25% (εάν υπάρχει)
Χρώμιο (Cr) ≤ 0,30%
Νικέλιο (Ni) ≤ 0,40%
Βανάνδιο (V) ≤ 0,03%

Ιδιότητες:

• Καλή αντοχή σε υψηλές θερμοκρασίες και αντοχή σε σύρσεις.
• Βελτιωμένη αντοχή στην οξείδωση και τη διάβρωση σε σύγκριση με τους απλούς χάλυβες άνθρακα σε υψηλές θερμοκρασίες.
• Καλή συγκόλληση.

2Υλικό πτερύγων: AL1060

Ιδιότητες:

Εξαιρετική θερμική αγωγιμότητα: (~ 230 W/m·K) - Ο κύριος λόγος για τη χρήση πτερύγων αλουμινίου.

Καλή αντοχή στη διάβρωση: σχηματίζει ένα προστατευτικό στρώμα οξειδίου.

Υψηλή διαμόρφωση/ευκαμψία: εύκολη διαμόρφωση κατά την παραγωγή.

Χαμηλή πυκνότητα: ελαφρύ.

Χαμηλή αντοχή: πιο μαλακό από το κράμα αλουμινίου, αλλά επαρκές για πολλές εφαρμογές πτερυγίων.

Υψηλή ηλεκτρική αγωγιμότητα.

3Τύπος πτερυγίου: ενσωματωμένο (G-Fin)

Συστήματα κατασκευής:

• Μια αυλή είναι μηχανική (συνήθως με κούρλιση) στην εξωτερική επιφάνεια του ατσάλινου σωλήνα βάσης.
• Η μέθοδος αυτή εφαρμόζεται σε όλα τα είδη που χρησιμοποιούνται για την παραγωγή του υλικού.
• Οι κυλίνδροι υψηλής πίεσης ή τα πετρώματα πιέζουν το υλικό του τοίχου του σωλήνα πάνω από τις άκρες της ταινίας αλουμινίου, με ψυχρή επεξεργασία και μηχανική κλειδώση της βάσης του πτερυγίου σταθερά στο αυλάκι.,Σφιχτό, μηχανικό δεσμό σε όλο το μήκος του πτερύχου.

Βασικά χαρακτηριστικά:

• Ισχυρός Μηχανικός Σύνδεσμος: Το πτερύγιο είναι φυσικά κλειδωμένο στο τοίχωμα του σωλήνα, προσφέροντας εξαιρετική αντοχή στην χαλάρωση του πτερύχου λόγω θερμικού κύκλου ή δονήσεων.
• Χωρίς συγκόλληση / συγκόλληση: Εξάλειψη προβλημάτων όπως η διάβρωση της ροής, οι περιορισμοί του σημείου τήξης του συγκόλλησης συγκόλλησης ή τα πιθανά κενά στη γραμμή σύνδεσης.
• Άμεση επαφή μετάλλου με μέταλλο: παρέχει χαμηλή θερμική αντίσταση της επιφάνειας (καλή απόδοση μεταφοράς θερμότητας).
• Ακεραιότητα πτερύγων: Το ίδιο το υλικό πτερύγων AL1060 παραμένει αμετάβλητο (μη λιωμένο), διατηρώντας την πλήρη θερμική αγωγιμότητα και αντοχή στη διάβρωση.
• Σφιχτότητα πτερύγων: Επιτρέπει σχετικά υψηλή πυκνότητα πτερύγων ανά ίντσα (FPI).
• Εμφάνιση: Συνήθως έχει καθαρή, μεταλλική εμφάνιση με ορατή ραφή όπου το μεταλλικό σωλήνα τυλίγεται πάνω από τη βάση του πτερύχου.

Βασικά πλεονεκτήματα:

• Υψηλή αποδοτικότητα μεταφοράς θερμότητας.
• Εξαιρετική αντοχή και αντοχή σε θερμικές συνθήκες.
• Καλή ικανότητα υψηλών θερμοκρασιών του σωλήνα βάσης.
• Αντίσταση στη διάβρωση των πτερύγων (AL1060) και του σωλήνα βάσης (SA209).
• Δεν υπάρχουν κράματα χαμηλού σημείου τήξης για τον περιορισμό της θερμοκρασίας λειτουργίας.

4Εφαρμογή

• Θαλάσσια και υπεράκτια συστήματα
• Ανταλλάκτες θερμότητας εγκαταστάσεων αφαλάτωσης
• Ψυκτικά θειικού οξέος (H2SO4)
• Επαναθέρμανση οξέος αερίου (H2S)
• Συσσωρευτές ατμού σε γεωθερμικές εγκαταστάσεις
• Ανακύκλωση θερμότητας από τα απόβλητα καυσαερίων
• Ατμιστήρες αμμωνίας (NH3)
• Επιστροφή θερμότητας (HRV)

5Τυπικές εφαρμογές:

• Γεννήτριες ατμού ανάκτησης θερμότητας (HRSG): τμήματα εξοικονομητή και εξατμιστήρα.
• Οικονομητές λέβητα: Αποκτήσουν θερμότητα από τα καυσαέρια.
• Θερμαντήρες αέρα (τύπου Ljungström ή σωληνωτού τύπου): Προθέρμανση αέρα καύσης.
• Θέρμανση/ψύξη με φυσικό αέριο: Σε διυλιστήρια, πετροχημικές και χημικές εγκαταστάσεις.
• Συμπλέγματα σωλήνων με πτερύγια υψηλής θερμοκρασίας: Όταν απαιτείται τόσο αντοχή σε υψηλές θερμοκρασίες όσο και αποτελεσματική επεκταμένη επιφάνεια.
