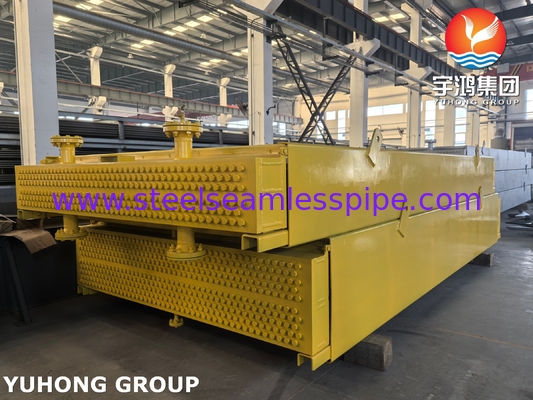

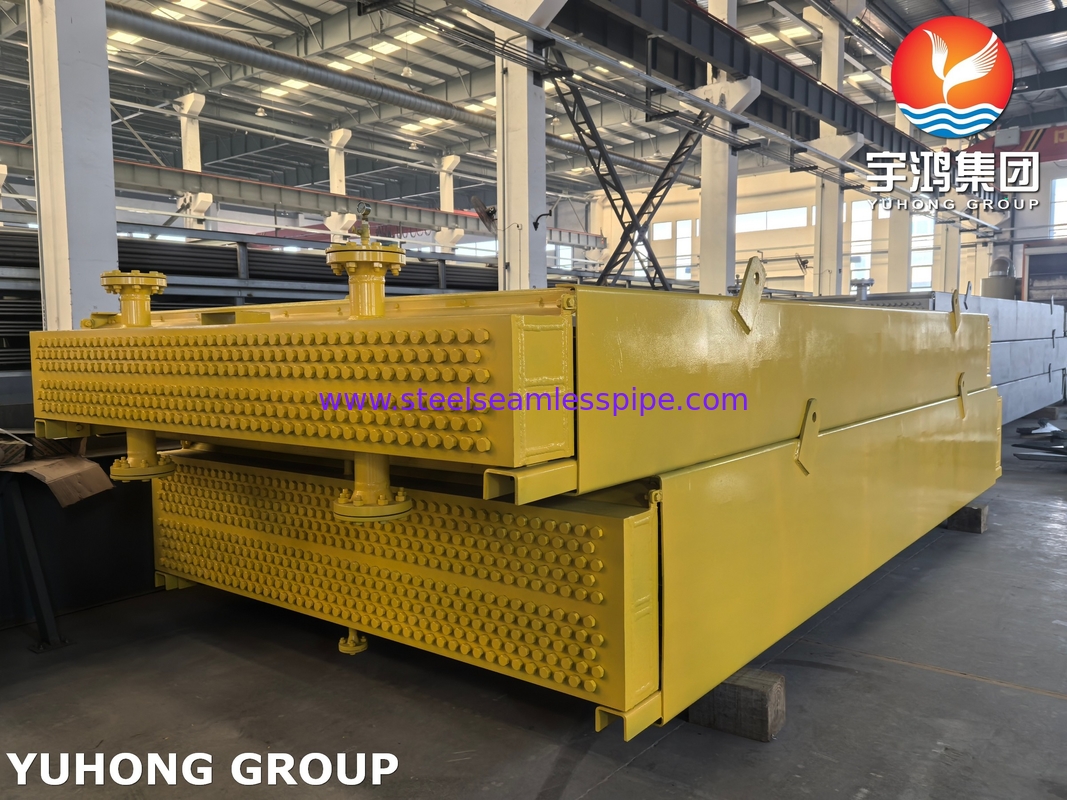

Οριζόντια ψύκτη αέρα με επιβλητική ανάσα με φτερωτό σωλήνα API
Ένας οριζόντιος ψυκτικός αέρας (FDAC) είναι ένας εξειδικευμένος εναλλάκτης θερμότητας που έχει σχεδιαστεί για την ψύξη υγρών διαδικασίας χρησιμοποιώντας αέρα, που χρησιμοποιείται συνήθως σε βιομηχανίες όπου η έλλειψη νερού ή η αποδοτικότητα είναι μια ανησυχία.Εδώ είναι μια λεπτομερή επισκόπηση:
Βασικά Συστατικά και Σχεδιασμός
- Περικυκλωμένοι σωλήνες: Οριζόντιοι σωλήνες με πτερύγια για τη μεγιστοποίηση της επιφάνειας για τη μεταφορά θερμότητας.
- Φαντάσματα επιβαρυντικής ροής: Αξονικοί ή φυγοκεντρικοί ανεμιστήρες που τοποθετούνται κάτω από το δέμα σωλήνα για να σπρώχνουν αέρα μέσα από το σύστημα, εξασφαλίζοντας ελεγχόμενη ροή αέρα.
- Συνεδριακή αίθουσα: κατευθύνει την ροή αέρα ομοιόμορφα πάνω από τους σωλήνες, βελτιστοποιώντας την απόδοση ψύξης.
- Δομή υποστήριξης: Ανυψώνει την μονάδα για να διευκολύνει την ροή αέρα και να παρέχει πρόσβαση συντήρησης.
- Κλειδιά/φώτα: ρυθμιζόμενα για τη ρύθμιση της ροής αέρα και την προσαρμογή σε περιβαλλοντικές ή λειτουργικές αλλαγές.
Αρχή λειτουργίας
Η ροή ρευστότητας διαδικασίας: Το θερμό υγρό (π.χ. υδρογονάνθρακες, νερό ή αέρια) κυκλοφορεί μέσω οριζόντιων σωλήνων με πτερύγια.
Αέρας: Οι ανεμιστήρες πιέζουν τον αέρα του περιβάλλοντος πάνω από τους σωλήνες, απορροφώντας τη θερμότητα από το υγρό.
Διασταυρούμενη διαμόρφωση ροής: Ο αέρας κινείται κάθετα προς τους σωλήνες, μεγιστοποιώντας την αποτελεσματικότητα της ανταλλαγής θερμότητας.
Πλεονεκτήματα
Ενεργειακή απόδοση: αποτελεσματική ψύξη με μικρότερη κατανάλωση νερού, ιδανική για ξηρές περιοχές.
Μικρή συντήρηση: Οι ανεμιστήρες βρίσκονται στο επίπεδο του εδάφους, απλοποιώντας την πρόσβαση για συντήρηση.
Ρυθμίσιμη ψύξη: Οι φουσκάλες και οι μεταβλητές ταχύτητες των ανεμιστήρων (μέσω VFDs) επιτρέπουν ακριβή έλεγχο της θερμοκρασίας.
Εξοικονόμηση χώρου: Η οριζόντια διάταξη ταιριάζει σε μικρές βιομηχανικές εγκαταστάσεις.
Προκλήσεις
Κατανάλωση ενέργειας: Οι ανεμιστήρες απαιτούν σημαντική ισχύ, ειδικά σε περιβάλλοντα υψηλής θερμοκρασίας.
Ευαισθησία περιβάλλοντος: Η απόδοση μειώνεται σε ζεστά κλίματα· μπορεί να απαιτηθεί συμπληρωματική ψύξη (π.χ. θορύβωση).
Θόρυβος: Η λειτουργία του ανεμιστήρα μπορεί να παράγει θόρυβο, γεγονός που απαιτεί ακουστική μετριασμό.
Απαιτήσεις χώρου: Απαραίτητη διαφορά γύρω από την μονάδα για την ροή του αέρα.
Τα FDAC είναι μια ισχυρή λύση για την βιομηχανική ψύξη, ισορροπώντας την αποτελεσματικότητα με την επιχειρησιακή ευελιξία.Η προσαρμοστικότητα τους τις καθιστά απαραίτητες σε τομείς που δίνουν προτεραιότητα στη διατήρηση του νερού και την αξιοπιστία.
Ο κανονικός τύπος ψυκτικού αέρα είναιΟριζόντια ψύξη αέρα με αναγκαστική ανάσα, οριζόντια ψύξη αέρα με επαγόμενη ανάσα, ψύξη αέρα με κλίση.
Εφαρμογές ψυκτικών αέρα
Πετρέλαιο και φυσικό αέριο: ψύξη υγρών επεξεργασίας διυλιστηρίων ή αερίων συμπύκνωσης.
Ενεργειακές μονάδες: Ψύξη βοηθητικού συστήματος (π.χ. λάδι λιπαντικού τουρμπίνης).
Κλιματισμός: Κλιματισμός μεγάλης κλίμακας σε εμπορικά κτίρια.
Χημικές εγκαταστάσεις: Ρυθμισμός θερμοκρασίας για αντιδραστήρες ή αποθήκευση.
Επεξεργασία προβλημάτων συντήρησης ψυκτικού αέρα
| Αριθμός |
Αιτία |
Λύση |
| Μειωμένη απόδοση ψύξης |
Ελαττωματικά πτερύγια, βλάβη ανεμιστήρα |
Καθαρίστε τους σωλήνες, ελέγξτε τις ζώνες των ανεμιστήρων. |
| Δονήσεις |
Ανισορροπημένος ανεμιστήρας, συντονισμός |
Επαναισορρόπηση ανεμιστήρα, στήριξη ελέγχου |
| Διαρροή |
Η διάβρωση, η βλάβη των στεγασμάτων |
Δοκιμή πίεσης, αντικατάσταση των στεγασμάτων |
| Υψηλή κατανάλωση ενέργειας |
Βρώμικα πτερύγια, λάθος ευθυγράμμιση του ανεμιστήρα |
Καθαρίστε, ρυθμίστε το βάθος του ανεμιστήρα |
