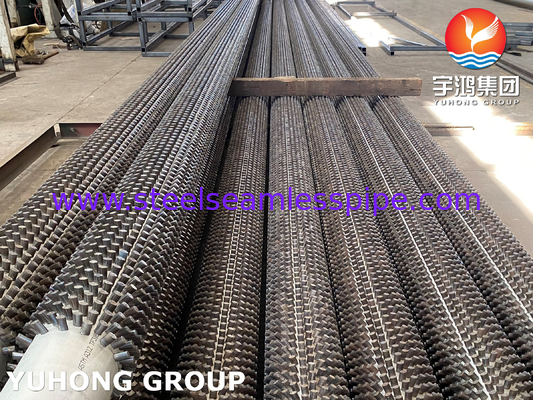

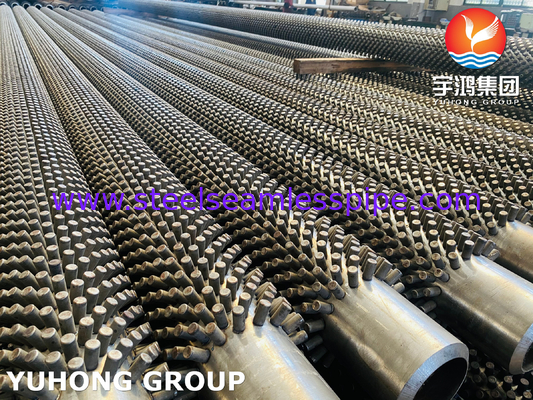

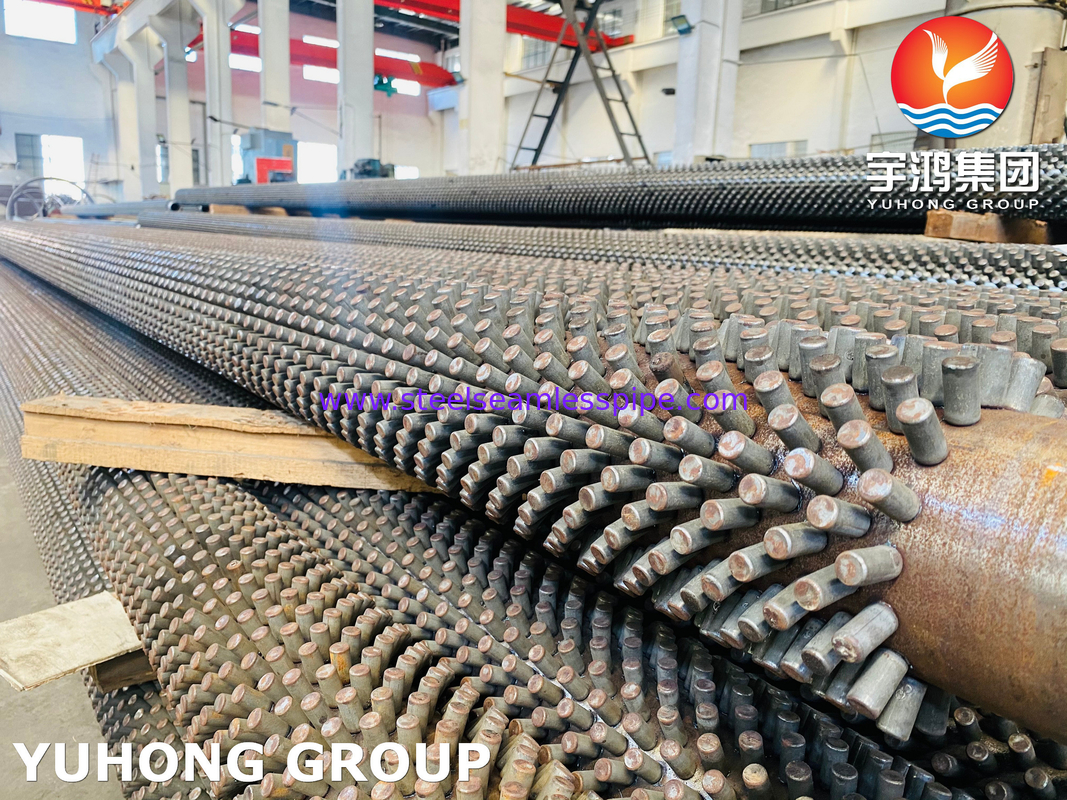

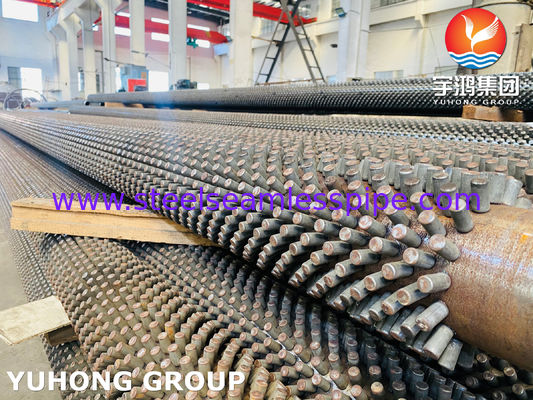

Υψηλής ποιότητας ASTM A312 TP316L Τυβώματος με πέλματα για φούρνους και εργοστάσια χάλυβα

1Προδιαγραφές υλικού:

ASTM A312: Πρότυπο για αδιάβροχους/υπελταρισμένους σωλήνες austenitic από ανοξείδωτο χάλυβα, κατάλληλοι για περιβάλλον υψηλής θερμοκρασίας και διαβρωτικό.

TP316L: Βάση άνθρακα (0,03% κατ' ανώτατο όριο) παραλλαγή από ανοξείδωτο χάλυβα 316, βελτιώνοντας τη συγκόλληση και την αντοχή στη διάβρωση με τη μείωση της βροχόπτωσης καρβιδίων.

Πύλες: μικρές προεξοχές (συνήθως συγκολλημένες με αντίσταση) στην επιφάνεια του σωλήνα.

Σκοπός: Αγκυροβολητική μόνωση ή ανθεκτική επένδυση σε συστήματα υψηλής θερμοκρασίας (π.χ. λέβητες, θερμαντήρες).

2Ειδικά εξαρτήματα

Α. Σκόβες (αγκυροβόλες)

Υλικά:

Συνήθως κατασκευάζεται από TP316L για να ταιριάζει με την αντοχή του σωλήνα στην διάβρωση.

Εναλλακτικά κράματα (π.χ. Inconel 601 ή RA253MA) για περιβάλλοντα εξαιρετικά υψηλών θερμοκρασιών (> 1000 °C) ή ανθεκτικά σε θειοποίηση.

Διαφορές σχεδιασμού:

Ελικοειδείς πύλες: σπειροειδείς μοτίβες για ενισχυμένη ανθεκτική αγκύρωση.

Καθαροί πύργοι: κάθετη ευθυγράμμιση για ομοιόμορφη κατανομή φορτίου.

Προσαρμοσμένα σχήματα: Σφαιρίδια με κεφαλή μανιταριού, σπασμένα ή με νήματα για ειδική ανθεκτική προσκόλληση.

Διαδικασία συγκόλλησης:

Ζύγιση εκκένωσης συμπυκνωτή (CD): Ζύγιση υψηλής ταχύτητας και χαμηλής θερμότητας για την ελαχιστοποίηση της στρέβλωσης του σωλήνα βάσης.

Ζύγιση με έλξη τόξου: Για παχύτερα πέλματα που απαιτούν υψηλότερη αντοχή κοπής.

Β. Τύπος βάσης (TP316L)

Ενισχυμένη αντοχή στη διάβρωση:

Χαμηλό άνθρακα (0,03% μέγιστο): Αποτρέπει την ευαισθητοποίηση στις ζώνες συγκόλλησης.

Μολυβδένιο (2%): Βελτιώνει την αντοχή σε τρύπες σε περιβάλλοντα πλούσια σε χλωρίδια (π.χ. θαλάσσια ή χημικά εργοστάσια).

Επεξεργασίες επιφάνειας:

Απομάκρυνση/παθητικοποίηση: Απομακρύνει τη μόλυνση από σίδηρο και αποκαθιστά το στρώμα οξειδίου μετά την συγκόλληση.

Πυροβολισμός: Ακατέργαστη επιφάνεια για καλύτερη ανθεκτική σύνδεση.

Γ. Διασύνδεση με σωλήνα

Κριτική ζώνη:

Η ζώνη θερμότητας (HAZ) γύρω από τις συγκόλλησεις πριόνων πρέπει να διατηρεί αντοχή στη διάβρωση.

Επαναλιθωμός με λέιζερ: Προηγμένη τεχνική για την τελειοποίηση μικροδομής HAZ.

Δυνατότητα κοπής:

Οι πύλες δοκιμάζονται για το ελάχιστο φορτίο κοπής (π.χ. 500-1000 λίβρες ανά πύλη) για να εξασφαλιστεί η ανθεκτική κατακράτηση υπό θερμικό κύκλο.

3Εφαρμογές:

Βιομηχανίες: Παραγωγή ενέργειας, πετροχημικές, επεξεργασία χημικών, αποτέφρωση.

Χρησιμοποιήσεις: Ανταλλάκτες θερμότητας, θερμοσίφωνες, συστήματα ανάκτησης της θερμότητας απόβλητων και περιβάλλοντα που απαιτούν θερμική μόνωση υπό διαβρωτικές συνθήκες.

4Παρασκευή και ποιοτικά θέματα:

Ζυθοποιία: Ζυθοποιία ακριβείας για να αποφευχθεί η θέσπιση ζημιών στην ακεραιότητα του σωλήνα.

Πρότυπα: Οι διαστάσεις/η απόσταση μεταξύ των καυσαερίων μπορεί να ακολουθούν κατευθυντήριες γραμμές που αφορούν συγκεκριμένα το έργο ή τον κλάδο (π.χ. ASME για εφαρμογές λέβητα).

Δοκιμές: Το σωλήνα βάσης υποβάλλεται σε υδροστατικές, NDE, χημικές και μηχανικές δοκιμές σύμφωνα με το ASTM A312.

5Παράγοντες απόδοσης:

Θερμικός κύκλος: Οι συγκεντρώσεις άγχους στις θέσεις στύσης απαιτούν προσεκτικό σχεδιασμό για την πρόληψη των ρωγμών.

Αντίσταση στη διάβρωση: Το χαμηλό άνθρακα TP316L μειώνει την ευαισθητοποίηση, αλλά οι ζώνες συγκόλλησης παραμένουν κρίσιμες περιοχές για πιθανή διάβρωση.
