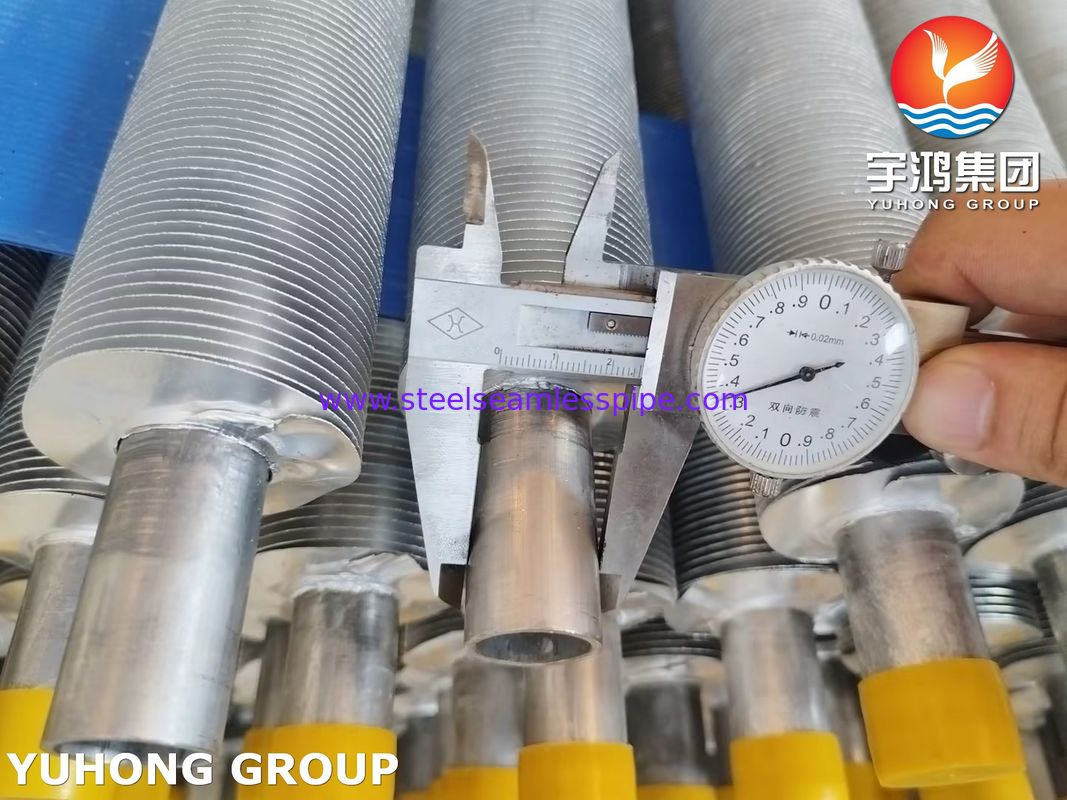

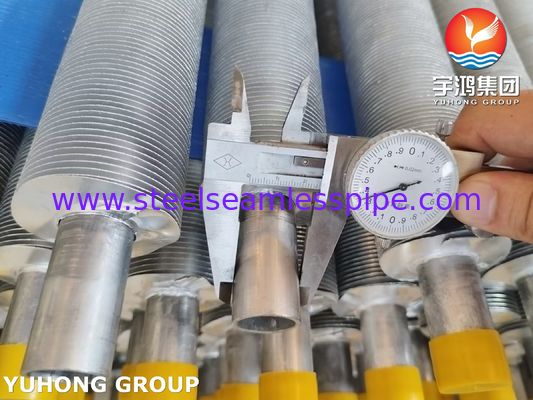

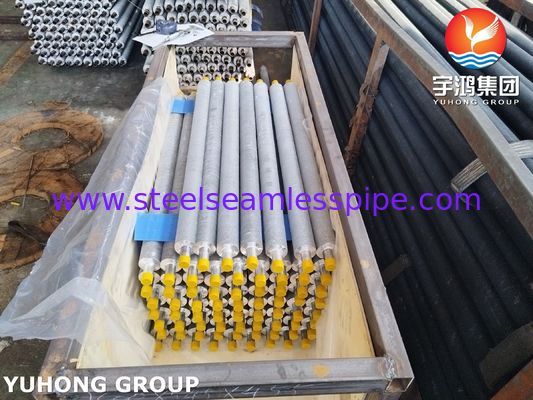

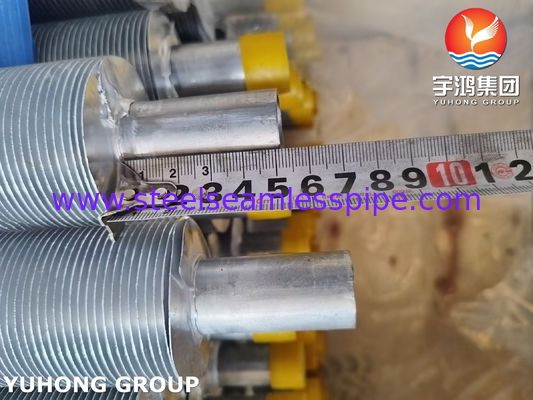

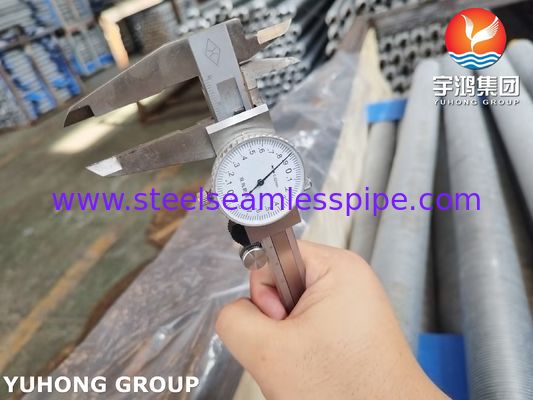

ASME SA249 Σωλήνας με πτερύγια από ανοξείδωτο χάλυβα, τύπος πτερυγίου L LL KL για ψύκτη αέρα
Σε τι χρησιμοποιούνται οι σωλήνες με πτερύγια;
Οι σωλήνες με πτερύγια είναι τα κύρια συστατικά των εναλλάκτων θερμότητας. Είναι μια σειρά σωλήνων στους οποίους έχουν προστεθεί πτερύγια στο εξωτερικό για να αυξήσουν την επιφάνεια επαφής με το εξωτερικό ρευστό, για να ανταλλάξουν θερμότητα μεταξύ του ρευστού μέσα στον σωλήνα και του ρευστού έξω από τον σωλήνα. Οι σωλήνες με πτερύγια είναι επιμήκεις επίπεδοι σωλήνες από χάλυβα άνθρακα με επένδυση αλουμινίου με συγκολλημένα πτερύγια αλουμινίου.
Η μεταλλική ταινία (αλουμίνιο, χαλκός ή ανοξείδωτος χάλυβας) στερεώνεται στην εξωτερική επιφάνεια του βασικού σωλήνα με περιέλιξη, συγκόλληση ή ένθεση. Η κύρια λειτουργία του είναι να αυξήσει την περιοχή ανταλλαγής θερμότητας και να βελτιώσει την απόδοση μεταφοράς θερμότητας στην πλευρά του αέρα.
Η ταινία πτερυγίου είναι τυλιγμένη σε μια συγκεκριμένη γωνία (όπως μια ελικοειδή γωνία 30°~60°) για να σχηματίσει ένα συνεχές σπειροειδές πτερύγιο, το οποίο μπορεί να επισημανθεί ως "Τύπος L".
Η ρίζα του πτερυγίου είναι σε σχήμα "L" και στερεώνεται στον βασικό σωλήνα με μηχανικό κλείδωμα ή συγκόλληση για να ενισχύσει την αντοχή επαφής μεταξύ του πτερυγίου και του βασικού σωλήνα και να αποτρέψει το χαλάρωμα.
Το βασικό πλεονέκτημα μπορεί να είναι η απόδοση κατά των κραδασμών ή η ειδική δομή μεταφοράς θερμότητας. Στη βιομηχανία πετροχημικών, τέτοιοι σωλήνες με πτερύγια χρησιμοποιούνται συχνά σε ψύκτες αέρα, ανάκτηση απορριπτόμενης θερμότητας και άλλα σενάρια και πρέπει να επιλέγονται με βάση τα χαρακτηριστικά του μέσου (θερμοκρασία, διαβρωτικότητα), τις περιβαλλοντικές συνθήκες (ταχύτητα ανέμου, σκόνη) και τους παράγοντες κόστους.
Βασικά πλεονεκτήματα
Αποτελεσματική μεταφορά θερμότητας: Η εκτεταμένη επιφάνεια του πτερυγίου μπορεί να φτάσει τις 10~30 φορές εκείνης του βασικού σωλήνα, βελτιώνοντας σημαντικά την απόδοση μεταφοράς θερμότητας στην πλευρά του αέρα.
Αντοχή στη διάβρωση: Εάν χρησιμοποιηθούν πτερύγια αλουμινίου + βασικοί σωλήνες από χάλυβα άνθρακα (διμεταλλικό Al-Fe), έχει τόσο πλεονεκτήματα κόστους όσο και αντοχή στη διάβρωση της ατμόσφαιρας.
Μηχανική αντοχή: Ο σχεδιασμός ρίζας σε σχήμα L ή η διαδικασία συγκόλλησης διασφαλίζει ότι τα πτερύγια δεν πέφτουν εύκολα σε ροή αέρα υψηλής ταχύτητας.
Οικονομικό: Χαμηλότερο κόστος από τον σωλήνα με πτερύγια (Embedded Fin), κατάλληλο για εφαρμογή μεγάλης κλίμακας.
Χημικές συνθέσεις SS304
| Στοιχείο |
% Παρουσίας |
| Άνθρακας (C) |
0.07 |
| Χρώμιο (Cr) |
17.50 - 19.50 |
| Μαγγάνιο (Mn) |
2.00 |
| Πυρίτιο (Si) |
1.00 |
| Φώσφορος (P) |
0.045 |
| Θείο (S) |
0.015b) |
| Νικέλιο (Ni) |
8.00 - 10.50 |
| Άζωτο (N) |
0.10 |
| Σίδηρος (Fe) |
Ισορροπία |
Μηχανικές ιδιότητες SS304
| Ιδιότητα |
Τιμή |
| Συνολική αντοχή |
210 MPa |
| Όριο διαρροής |
210 Min MPa |
| Αντοχή σε εφελκυσμό |
520 - 720 MPa |
| Επιμήκυνση |
45 Min% |
Εφαρμογή
Ψύκτης αέρα:
Χρησιμοποιείται για την ψύξη λαδιού και αερίου υψηλής θερμοκρασίας (όπως αέριο εξόδου μονάδας καταλυτικής πυρόλυσης), συμπύκνωση ελαφρών υδρογονανθράκων (όπως ανάκτηση LPG).
Παράδειγμα: Ο σωλήνας με πτερύγια περιέλιξης χρησιμοποιείται συνήθως σε ψύκτη αέρα προτύπου API 661 και ο τύπος πτερυγίου επιλέγεται σύμφωνα με τη θερμοκρασία του μέσου (όπως πτερύγιο από ανοξείδωτο χάλυβα για υψηλή θερμοκρασία).
Σύστημα ανάκτησης απορριπτόμενης θερμότητας:
Για την ανάκτηση θερμότητας σε λέβητα απορριπτόμενης θερμότητας καυσαερίων, το υλικό του πτερυγίου πρέπει να είναι ανθεκτικό στην οξείδωση σε υψηλή θερμοκρασία (όπως ανοξείδωτος χάλυβας 409).
Εξοπλισμός ψύξης:
Εξωτερικοί σωλήνες με πτερύγια συμπυκνωτών αμμωνίας ή φρέον, τα πτερύγια αλουμινίου μπορούν να μειώσουν το βάρος και να αποτρέψουν τη διάβρωση.
