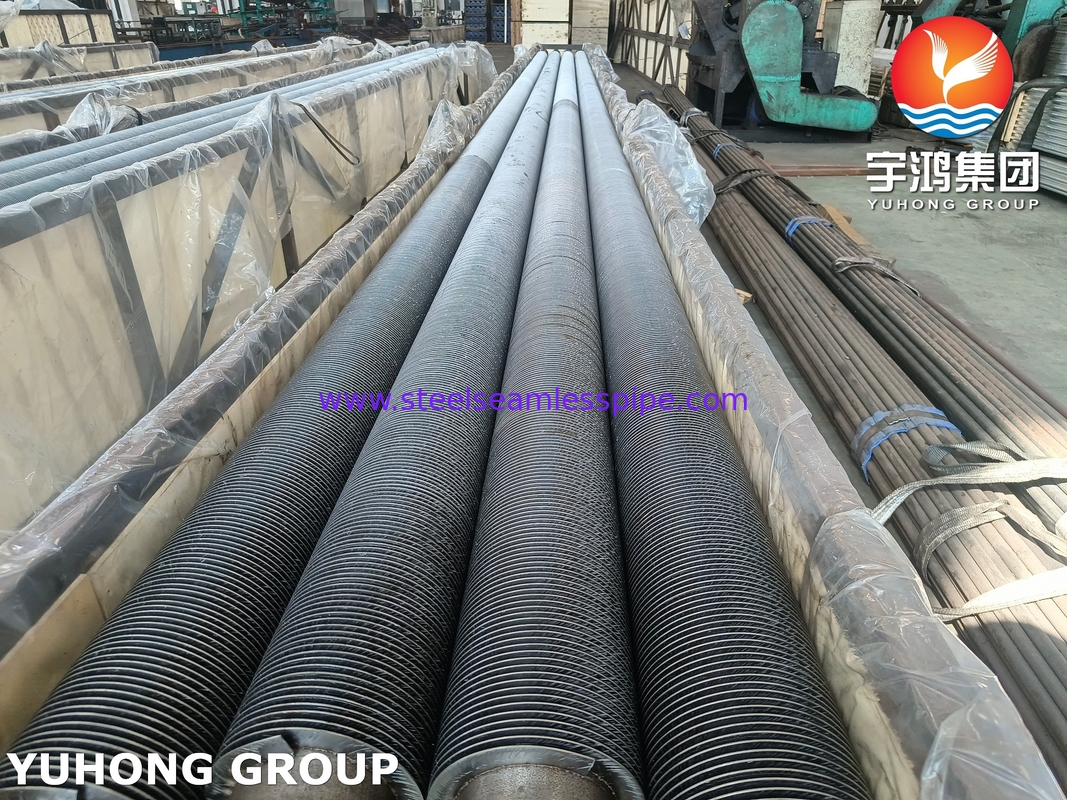

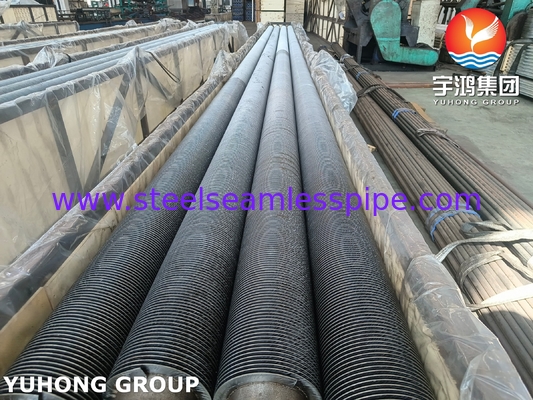

ASTM A335 P22 Σκληρό σωλήνα για θερμαντήρες και εξοικονομιστές διυλιστηρίων

1Το ASTM A335 κλάσης P22 είναι χρώμιο-μολυβδανίου κράμα χάλυβα με τις ακόλουθες προδιαγραφές:

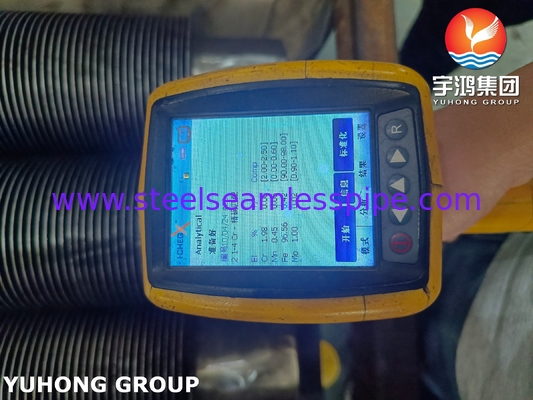

• Χημική σύνθεση

• Μηχανικές ιδιότητες:

• Δυνατότητα τράβηξης: ≥415 MPa (60,200 psi)

  Δυνατότητα απόδοσης: ≥ 205 MPa (29.700 psi)

  Σκληρότητα: ≤163 HBW (Brinell)

  Επεκτάσεις: ≥ 30% (σε 50 mm)

• Θερμική επεξεργασία

Κανονικοποιείται στους 900 ̇975 °C (1652 ̇1787 °F) και θερμαίνεται στους 675 ̇760 °C (1247 ̇1400 °F).

2. Προδιαγραφές κατασκευής και δοκιμές

Συμμόρφωση:

ASTM A335 (υλικό)

Το τμήμα I και VIII της ASME BPVC (σχεδιασμός πίεσης)

TEMA (Εταιρεία κατασκευαστών θερμικών ανταλλακτικών) για δέσμες σωλήνων με πτερύγια.

Δοκιμές:

Υδροστατική δοκιμή: 1,5x πίεση σχεδιασμού για 10+ δευτερόλεπτα.

ΔΕΔ (μη καταστροφική δοκιμή):

Υπερήχθη δοκιμή (UT) για την ακεραιότητα του σωλήνα βάσης.

Δοκιμασία διαπερατών βαφών (PT) για συγκόλλησεις συγκόλλησης.

3. Συγκροτήσεις ειδικών εφαρμογών

Κεταλλεία σταθμών παραγωγής ηλεκτρικής ενέργειας:

Υπερθερμαντήρες: Πτερύγια βελτιστοποιημένα για αέρια καύσης 400-600 °C με αντοχή στην διάβρωση από στάχτες.

Οικονομικοί: Σχεδιασμοί χαμηλής πυκνότητας πτερύγων (35 FPI) για την ελαχιστοποίηση της μόλυνσης.

Θερμαντήρες διυλιστηρίων:

Τεχνουργήματα από ατσάλι για την αντοχή σε θειοποίηση σε περιβάλλοντα πλούσια σε H2S.

Μονάδες ανάκτησης θερμότητας απόβλητων:

Προσαρμοσμένη απόσταση πτερύγων για την επεξεργασία των εκροών που φορτώνονται με σωματίδια (π.χ. φούρνοι τσιμέντου).

4. Πλεονεκτήματα έναντι των δερματοειδών πτερυγίων

• Δυνατότητα: Δεν υπάρχει κίνδυνος χαλάρωσης των πτερύγων ή παγίδευσης από συντρίμμια (κρίσιμο σε περιβάλλοντα στάχτης/σκουρδέλης).
• Αντίσταση στην θερμική κόπωση: Μονολιθική κατασκευή χειρίζεται ταχείς διακυμάνσεις θερμοκρασίας.
• Εύκολο καθαρισμό: Οι λεία επιφάνειες των πτερυγίων μειώνουν την μόλυνση στα ρεύματα βρώμικων αερίων.
