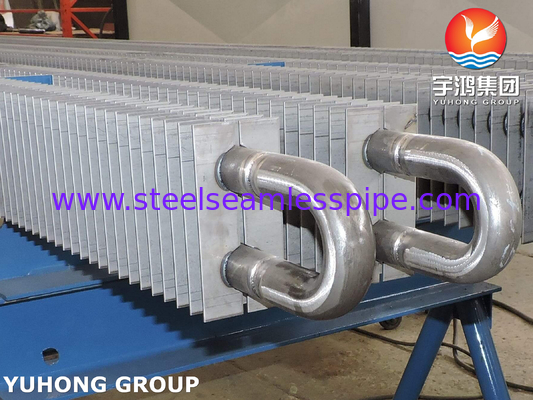

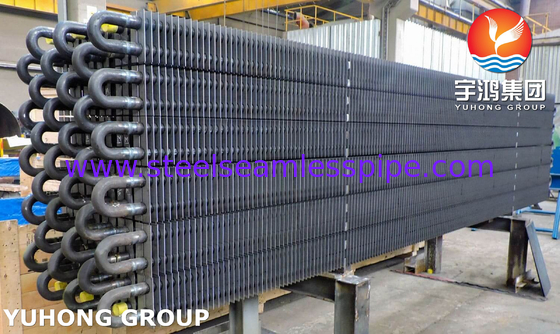

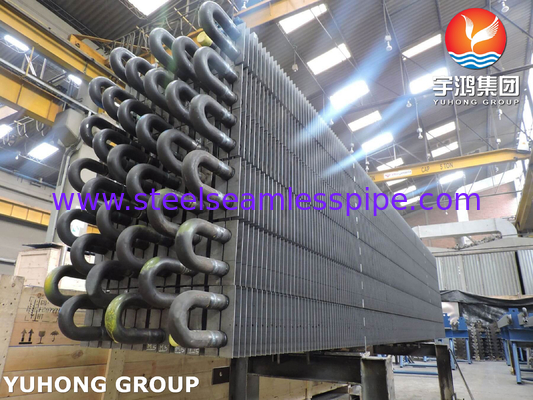

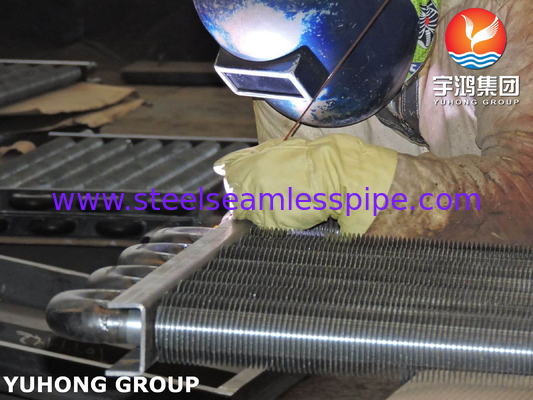

Τύποι από χάλυβα άνθρακα τύπου H και διπλού τύπου H ASTM A179/ASME SA179
Οι κύριες διαφορές μεταξύ σωλήνων με πτερύγια τύπου H και σωλήνων με διπλά πτερύγια τύπου H αντικατοπτρίζονται στη δομή, τις επιδόσεις και τα εφαρμοστέα σενάρια.Οι σωλήνες πτερυγίου τύπου H σχηματίζουν μια διατομή σχήματος "H" με συμμετρική συγκόλληση δύο κάθετων πτερυγίων και στις δύο πλευρές του σωλήνα βάσηςΈχει μεγάλη περιοχή μεταφοράς θερμότητας και μέση αντοχή στο υγρό. Είναι κατάλληλο για συμβατικά περιβάλλοντα υψηλής θερμοκρασίας (όπως οι οικονομιστές λέβητα και πετροχημικοί καυστήρες θέρμανσης).Η απόσταση των πτερυγίων του είναι ευρεία, ο κίνδυνος συσσώρευσης στάχτης είναι χαμηλός, και είναι εύκολο να καθαριστεί και να συντηρηθεί, με υψηλό κόστος.
Δύο σωλήνες διπλών πτερυγίων τύπου H επικαλύπτουν δύο σύνολα πτερυγίων τύπου H στο σωλήνα βάσης για να σχηματίσουν μια σύνθετη δομή "διπλού H", η οποία αυξάνει περαιτέρω την επιφάνεια μεταφοράς θερμότητας και την επίδραση της αναταραχής,και βελτιώνει σημαντικά την απόδοση μεταφοράς θερμότητας, αλλά η αντίσταση του υγρού είναι υψηλότερη και η δομή είναι πιο περίπλοκη, οι απαιτήσεις ακριβείας κατασκευής είναι αυστηρές και το κόστος είναι υψηλό.Είναι κατάλληλο για σενάρια με αυστηρές απαιτήσεις σχετικά με την απόδοση της ανταλλαγής θερμότητας (όπως υπερκριτικές μονάδες παραγωγής ηλεκτρικής ενέργειας και φούρνους ραγισμού υψηλής θερμοκρασίας), αλλά η πυκνή διάταξη πτερύγων μπορεί να αυξήσει την πιθανότητα συσσώρευσης στάχτης και απαιτεί υψηλής συχνότητας συντήρηση.
Οι σωλήνες πτερυγίου τύπου H είναι γνωστοί για την οικονομία και την εύκολη συντήρηση τους, ενώ οι σωλήνες διπλού τύπου H έχουν αποτελεσματική μεταφορά θερμότητας ως βασικό τους πλεονέκτημα.Είναι αναγκαίο να εξισορροπηθούν η απόδοση και το κόστος ανάλογα με τις συνθήκες εργασίας.
Απαιτήσεις χημικής σύνθεσης
| Στοιχείο |
Ποσοστό κατά βάρος |
| Γ |
0.06~0.18 |
| Μ |
0.27~0.63 |
| Π |
≤0.035 |
| S |
≤0.035 |
Μηχανικές ιδιότητες
Τ.Σ. Min.
ksi [MPa] |
47 [325] |
Υ.Σ. ελάχιστο.
ksi [MPa] |
26 [180] |
Ελ. σε 2"
ελάχιστο % |
35 |
Σκληρότητα,
Μαξ. HRB |
72 |
Υλικό σωλήνα πτερυγίου
| Γυμνά υλικά σωλήνων |
| Σωλήνες από χάλυβα άνθρακα |
Α179, Α192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG, |
| Σωλήνες από κράμα χάλυβα |
Α209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| Σωλήνες από ανοξείδωτο χάλυβα |
ΤΠ304/304L, TP316/TP316L TP310/310S TP347/TP347H |
| Σωλήνες χαλκού |
Πυρηνικά υλικά που χρησιμοποιούνται για την παραγωγή των προϊόντων αυτών |
| Σωλήνες από τιτάνιο |
2η τάξη |
| Υλικά πτερυγίων |
Άλλος χάλυβας1100, Alu.1060)
|
Εφαρμογή
Οι σωλήνες με πτερύγια τύπου H χρησιμοποιούνται ευρέως στα ακόλουθα σενάρια λόγω της απλής δομής τους, της οικονομικής και πρακτικής τους χρήσης και της εύκολης συντήρησης:
Βιομηχανία ηλεκτρικής ενέργειας: εξοικονόμισμα λέβητα, προθέρμανση αέρα, που χρησιμοποιούνται για ανάκτηση θερμότητας από τα απόβλητα καυσαερίων μεσαίας και χαμηλής θερμοκρασίας·
Πετροχημική βιομηχανία: τμήμα συγκέντρωσης θερμαντικού κλιβάνου, μονάδα καταλυτικής κρέικ, επεξεργασία αερίων με υψηλή περιεκτικότητα σε σκόνη.
Μηχανική προστασίας του περιβάλλοντος: βιομηχανικός εξοπλισμός απομάκρυνσης σκόνης, σύστημα ανάκτησης της θερμότητας από τα απόβλητα καυσαερίων χαμηλής θερμοκρασίας, κατάλληλο για περιβάλλοντα που απαιτούν τακτικό καθαρισμό σκόνης.
Παραδοσιακοί εναλλάκτες θερμότητας: γενικός εξοπλισμός ανταλλαγής θερμότητας σε χημικούς, χαρτοκομικούς και άλλους τομείς, που εξισορροπεί την απόδοση μεταφοράς θερμότητας και το κόστος.
Οι διπλές σωλήνες με πτερύγια τύπου H χρησιμοποιούνται κυρίως σε τομείς με απαιτητικές απαιτήσεις απόδοσης:
Υψηλής απόδοσης ανάκτηση θερμότητας από απόβλητα: υπερκρίσιμες συστοιχίες γεννήτρων, συστήματα εξάτμισης αεριοστροβίλων, μεγιστοποίηση της εκμετάλλευσης θερμικής ενέργειας·
Υψηλής θερμοκρασίας και υψηλής πίεσης περιβάλλον: φούρνοι ραγισμού πετρελαίου, αντιδραστήρες συνθετικής αμμωνίας, αντέχουν σε υψηλές θερμοκρασίες (≤ 800 °C) και σε πολύ διαβρωτικά μέσα·
Συγκριτικός εξοπλισμός: πλοία, υπεράκτιες πλατφόρμες και άλλα σενάρια περιορισμένου χώρου, μειώστε τον όγκο του εξοπλισμού μέσω πτερυγίων υψηλής πυκνότητας.
Περιβάλλον υψηλής περιεκτικότητας σε σκόνη (ανάγκη συνεργασίας με σύστημα καθαρισμού σκόνης): ανταλλαγή θερμότητας καυσαερίων τσιμέντου, επεξεργασία καυσαερίων υψηλής θερμοκρασίας στη μεταλλουργική βιομηχανία,βελτίωση της μεταφοράς θερμότητας με παράλληλο έλεγχο των κινδύνων συσσώρευσης σκόνης.
