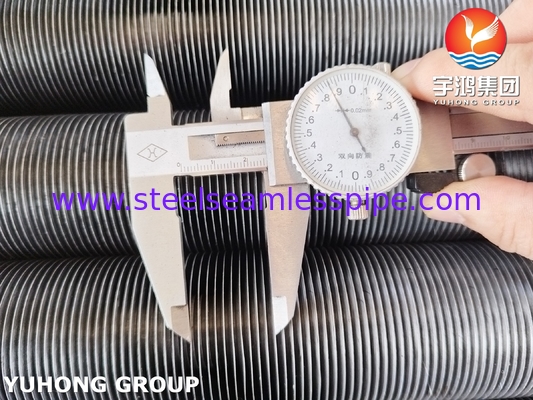

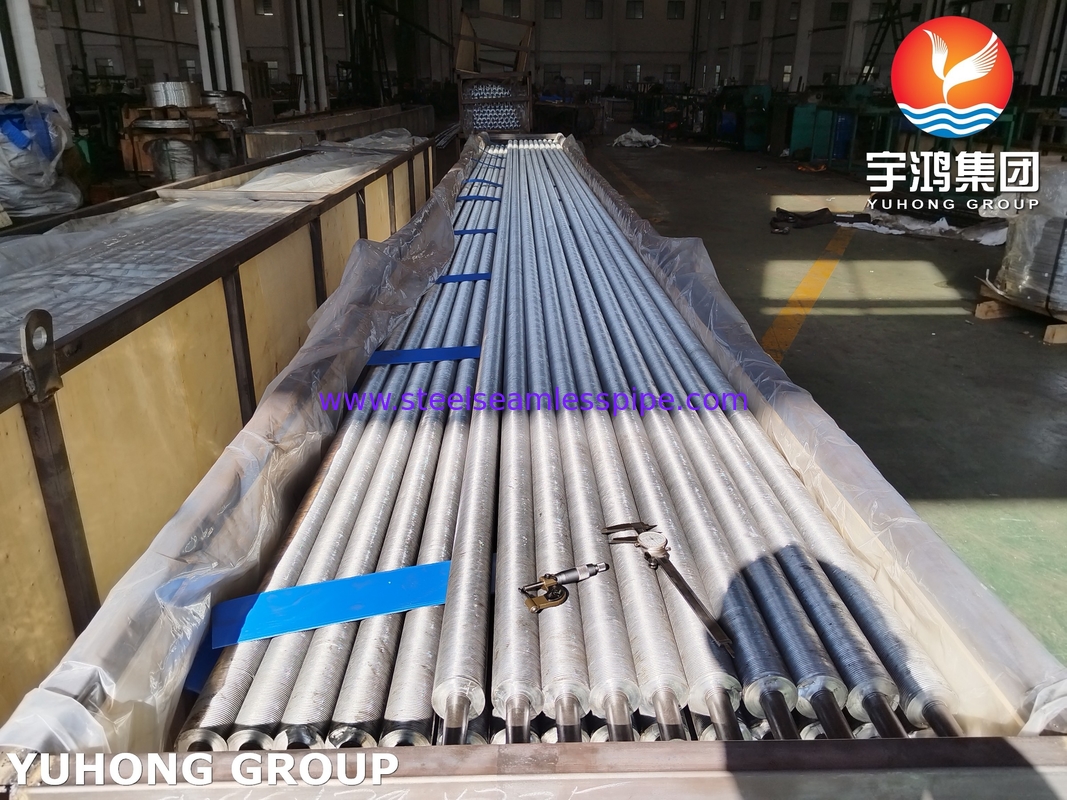

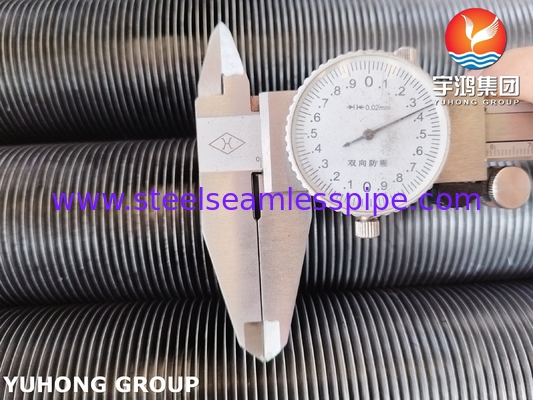

ASTM A213 T5 Ενσωματωμένος σωλήνας τύπου G για εξατμιστήρες συμπυκνωτών

Ο ενσωματωμένος σωλήνας φιν A213 T5 είναι ένα εξαρτήμα μεταφοράς θερμότητας υψηλών επιδόσεων που έχει σχεδιαστεί για απαιτητικές βιομηχανικές εφαρμογές.και περιπτώσεις χρήσης:

1Υλικό του σωλήνα βάσης: ASTM A213 T5

Σύνθεση κράματος: χρωμικό-μολυβδένιο (5Cr-0,5Mo) χάλυβα, σύμφωνα με τα πρότυπα ASTM A213 T5.

Βασικές ιδιότητες:

Δυνατότητα σε υψηλές θερμοκρασίες: Διατηρεί τη μηχανική ακεραιότητα σε θερμοκρασίες έως 600 °C.

Αντοχή στη διάβρωση/οξείδωση: Η περιεκτικότητα σε χρώμιο παρέχει αντοχή στην απομόνωση και την οξείδωση σε περιβάλλοντα ατμού/υψηλής θερμοκρασίας.

Χωρίς συγκόλληση: κατασκευάζεται χωρίς συγκόλληση, εξασφαλίζοντας την αξιοπιστία σε συνθήκες υψηλής πίεσης (συνήθως σε λέβητες και υπερθέρμανση).

2Εμφυτοποιημένο σχεδιασμό πτερυγίων

Διαδικασία κατασκευής:

Σχοινιά: Σφραγισμένα με ακριβή μηχανήματα ελικοειδή ή διαμήκη σχοινιά κόβονται στην εξωτερική επιφάνεια του σωλήνα βάσης.

Εισαγωγή πτερυγίων: Τα μεταλλικά πτερύγια (συνήθως χάλυβα άνθρακα, ανοξείδωτο χάλυβα ή κράμα χάλυβα) πιέζονται μηχανικά ή τυλίγονται στις αυλακώσεις.

Σύνδεση: Τα πτερύγια είναι κατεργασμένα με κρύο στις αυλακώσεις, δημιουργώντας μια σφιχτή μηχανική σύνδεση χωρίς συγκόλληση.

Γεωμετρία: Ελικοειδείς (στρογγυλοειδείς) ή διαμήκη (ευθεία) πτερύγια· δονητά πτερύγια για αυξημένη αναταραχή.

3Βασικά χαρακτηριστικά

Θερμική αποδοτικότητα: Η αύξηση της επιφάνειας (έως 10×15x γυμνό σωλήνα) βελτιώνει τα ποσοστά μεταφοράς θερμότητας σε συστήματα αερίου σε υγρό ή υγρού σε υγρό.

Ιδανικό για εφαρμογές με μέσα με χαμηλή συγκέντρωση (π.χ. καυσαέρια).

Μηχανική αντοχή: Τα ενσωματωμένα πτερύγια αντέχουν στο χαλάρωμα από θερμικούς κύκλους ή δονήσεις.

Χωρίς κόπωση από συγκόλληση, καθιστώντας τα κατάλληλα για περιβάλλον υψηλής θερμοκρασίας και υψηλού στρες.

Προσαρμογή: Τα πτερύγια μπορούν να προσαρμοστούν σε ύψος, πάχος, απόσταση και υλικό για τη βελτιστοποίηση της απόδοσης για συγκεκριμένα φορτία (π.χ. αέριο καπνού φορτωμένο με στάχτη, διαβρωτικά υγρά).

4Εφαρμογές

Ηλεκτρική παραγωγή: Θερμαντήρες, υπερθεραπευτές, εξοικονομητές και προθεραπευτές αέρα.

Πετροχημική: Ηλεκτρικές μηχανές ανάκτησης θερμότητας (HRSG), μετασχηματιστές.

Βιομηχανική κλιματιστική: Ανακύκλωση απόβλητων θερμότητας από φούρνους ή φούρνους.

Ναυτικές/εξωτερικές: Συμπληρωματικοί εναλλάκτες θερμότητας για ψύξη κινητήρα ή θέρμανση καυσίμου.

6- Πλεονεκτήματα έναντι συγκολλημένων/εξωθήτων πτερυγίων

Καμία θερμική υποβάθμιση: Η ψυχρή επεξεργασία διατηρεί τις μεταλλουργικές ιδιότητες του σωλήνα βάσης.

Λιγότερος κίνδυνος μόλυνσης: Η ομαλή διεπαφή από το αυλάκι στο πτερύγιο ελαχιστοποιεί την συσσώρευση στάχτης / συντρίμμων.

Αποδοτικό από άποψη κόστους: Η μεγαλύτερη διάρκεια ζωής σε δύσκολες συνθήκες μειώνει το κόστος συντήρησης.

7. Πρότυπα και Πιστοποιητικά

Συμμορφώνεται με το τμήμα I (ηλεκτρικές λέβητες) και το τμήμα VIII (φόδια υπό πίεση) του ASME.

Δοκιμές: Υδροστατική δοκιμή, μη καταστροφική δοκιμή (NDT) και επαλήθευση της αντοχής των δεσμών πτερύγων σύμφωνα με τα πρωτόκολλα του κατασκευαστή.
