API 661 Χειροκηλότες θερμότητας για υπηρεσίες διυλιστηρίων πετρελαίου

API 661 Χειροκηλότες θερμότητας για υπηρεσίες διυλιστηρίων πετρελαίου


Πεδίο εφαρμογής του API 661

• Ισχύει για:Μετρητές θερμότητας που ψύνονται με αέρα με αναγκαστικό ή επαγωγικό ρεύμα.

• Κάλυψημηχανική σχεδίαση,θερμική απόδοση, καιλειτουργικές απαιτήσεις.

• Αλήθεια;- Όχι, όχι.εφαρμόζεται σε:

  • Συστήματα κλιματισμού.

  • Ενότητες ψύξης.

  • Ραδιενεργοποιητές για κινητήρες εσωτερικής καύσης.


  • Συσκευές σωλήνων:

    • Σωλήνες συνήθως σεΧάλυβα άνθρακα, ανοξείδωτο χάλυβα ή κράματα(π.χ. Cu/Ni, Τιτάνιο).

    • Διατάσσεται σεοριζόντια, σε πλαίσιο Α ή σε πλαίσιο Vδιαμορφώσεις.

  • Φανατικοί & Οδηγοί:

    • Ηλεκτρικοί κινητήρες, ατμογεννήτριες ή υδραυλικές κινητήρες.

    • Διάμετρος ανεμιστήρα ≤6.7 m (22 ft)(τα μεγαλύτερα μεγέθη απαιτούν ιδιαίτερη προσοχή).

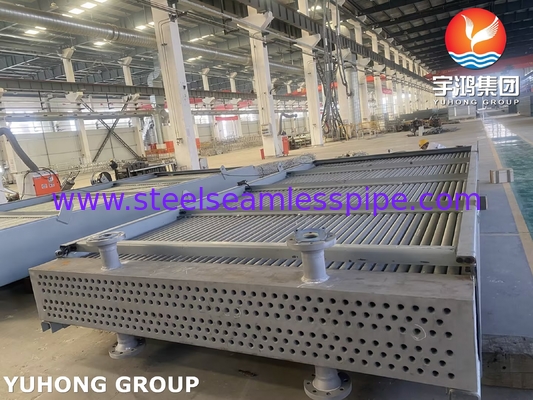

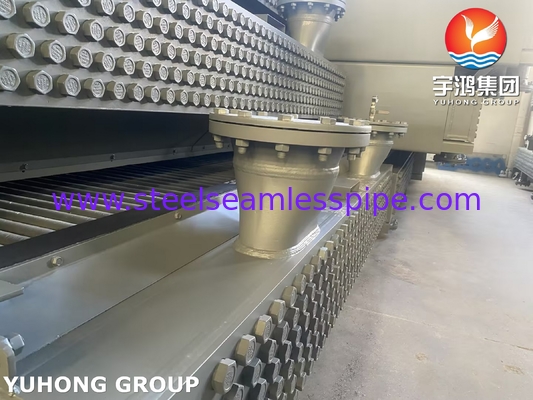

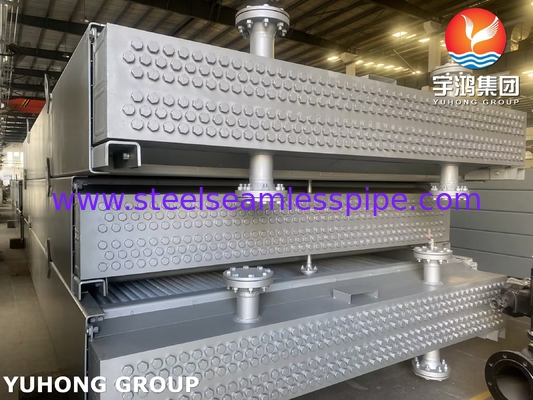

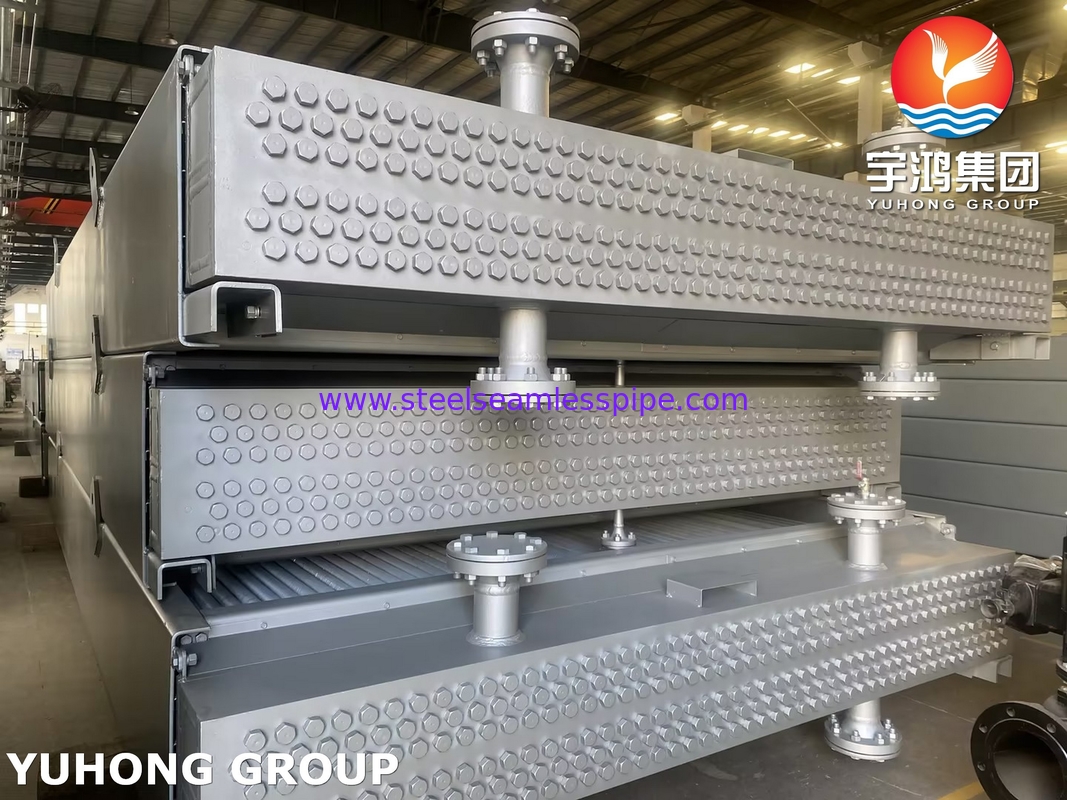

  • Κεφαλίδες και ακροφύσια:

    • Σχεδιασμένο ανάΤο τμήμα VIII της ASME BPVC.

    • Οι ακροφύσια πρέπει να επιτρέπουνθερμική επέκταση.

      Υλικά & Προστασία από τη διάβρωση

    • Σωλήνες πτερυγίων:

      • Αλουμινένια πτερύγια (πιο κοινά) ή ανοξείδωτο χάλυβα για διαβρωτικά περιβάλλοντα.

    • Διαρθρωτικές ενισχύσεις:

      • Χάλυβα άνθρακαΠροστατευτικές επικάλυψεις(καθαρισμός, επωξικό χρώμα).

    • Επιτρεπόμενη διάβρωση:

      • Ελάχιστο1.5 mm (1/16 in)εκτός εάν ορίζεται διαφορετικά.


        Απαιτήσεις απόδοσης και δοκιμών

        Α. Θερμική απόδοση

      • Σχεδιαστική θερμοκρασία περιβάλλοντοςΣυνήθως:38°C (100°F)εκτός εάν ορίζεται.

      • Επιβεβαίωση της θερμικής λειτουργίας: Ο πωλητής πρέπει να εγγυάται την απόδοση.

      • Β. Μηχανικές δοκιμές

      • Υδροστατική δοκιμή:

        • 1.5 × πίεση σχεδιασμούγια σωλήνες και επικεφαλίδες.

      • Γ. Επιθεώρηση και έλεγχος ποιότητας

      • Έλεγχος διαστάσεων(κατάταξη του σωλήνα, διαφορά πτερύγων).

      • Μη καταστροφική δοκιμή (NDT):

      • Ραδιογραφία (RT)για κρίσιμες συγκόλλησεις.

      • Διαπεραστικό χρωστικό (PT) ή μαγνητικό σωματίδιο (MT)για ελαττώματα επιφάνειας.

      • • API 661 έναντι άλλων προτύπων

          Ειδικότητα	ΑΠΙ 661	ISO 13706	ΑΣΜΕ BPVC
          Πεδίο εφαρμογής	ΑΧΕ διυλιστηρίων	Γενικά ΑΧΕ	Μόνο μέρη υπό πίεση
          Κανόνες σχεδιασμού	Λεπτομερείς μηχανικές και θερμικές	Παρόμοιο με το API 661	Μόνο συγκράτηση πίεσης
          Δοκιμές	Υδρο, δονήσεις, NDT	Παρόμοια	Υδροηλεκτρική και ΝΑΤ
          Υλικά	Άλλα είδη, από χάλυβα ή χάλυβα	Παρόμοια	Οποιαδήποτε εγκεκριμένη από την ASME















          Ραδιογραφία (RT)για κρίσιμες συγκόλλησεις.

        • Διαπεραστικό χρωστικό (PT) ή μαγνητικό σωματίδιο (MT)για ελαττώματα επιφάνειας.

      •

      • Δοκιμή διαρροής αέρα:Η σταθερότητα.
