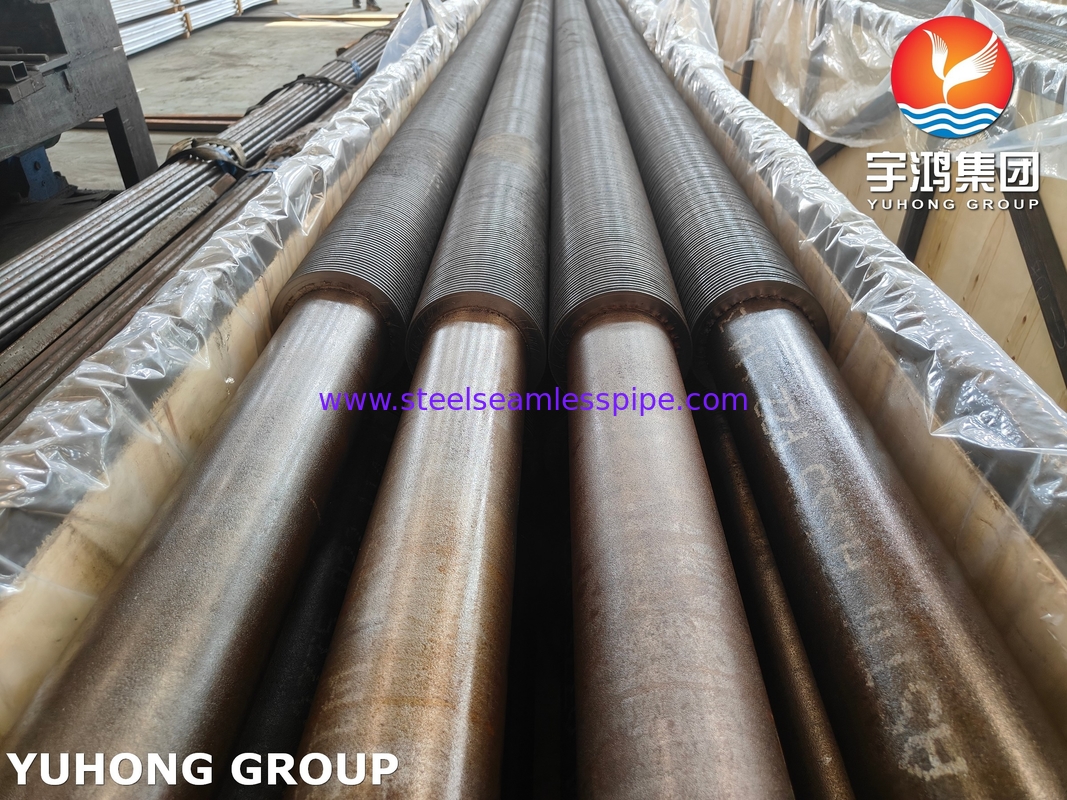

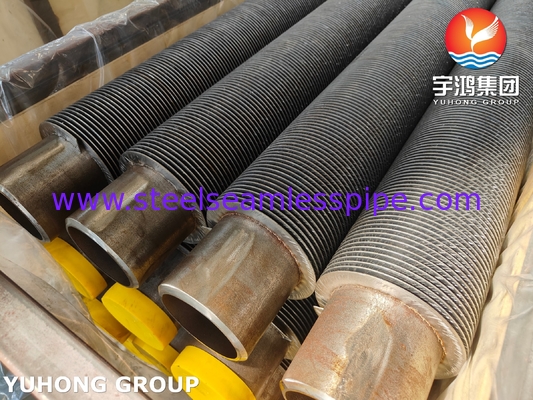

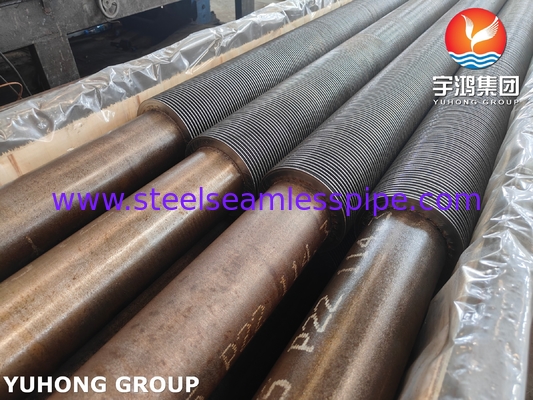

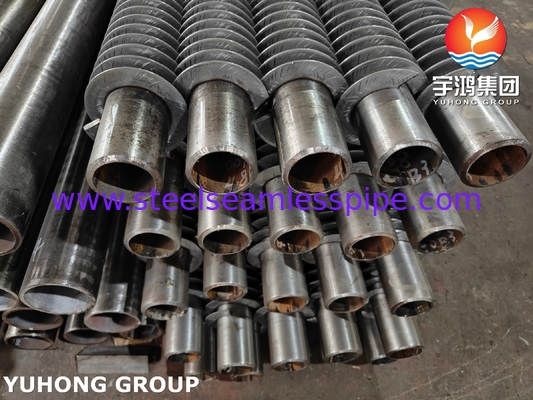

ASTM A335 P22 Σύνδεσμος Χάλυβα Χάλυβα Χωρίς Σύνδεση με 11-13CR HFW Fin Tube Για Στρογγυλοσύνδεσης

ASTM A335 P22 Σύνδεσμος Χάλυβα Χάλυβα Χωρίς Σύνδεση 11-13CR, HFW Fin Tube, Για Στρογγυλοσύνδεσης

1Γενική εικόνα του προϊόντος

ΗΑδιάβροχο σωλήνα από κράμα χάλυβα ASTM A335 P22 με 11-13% χρώμιο (Cr) HFW Fin Tubeέχει σχεδιαστεί για υψηλής απόδοσης μεταφορά θερμότητας σε περιβάλλοντα ακραίας θερμοκρασίας και πίεσης.Συνδυάζοντας την αντοχή σε υψηλές θερμοκρασίες του κράματος χάλυβα P22 με την αντοχή στη διάβρωση πτερύγων πλούσιων σε χρώμιο, το προϊόν αυτό είναι ιδανικό για κυλίνδρους συγκέντρωσης σε λέβητες, θερμαντήρες και βιομηχανικά θερμικά συστήματα.

2- Τα πρότυπα υλικών και η χημική σύνθεση

Βάση σωλήνα: ASTM A335 P22 κράμα χάλυβα

Τρίχωμα πτερυγίου: 11-13% χρωμικό χάλυβα

3Μηχανικές ιδιότητες

4Κύρια πλεονεκτήματα

1. Ανθεκτικότητα σε υψηλές θερμοκρασίες

   • Το κράμα χάλυβα P22 αντέχει θερμοκρασίες μέχρι650°CΜε ανώτερη αντοχή στην έλξη, ιδανική για υπερθερμαντήρες και μεταρρυθμιστές.

   • Τα πτερύγια χρωμίου είναι ανθεκτικά στην οξείδωση σε καπνιστικά αέρια και σε όξινα περιβάλλοντα.

2. Αντίσταση στη διάβρωση και τη θειοποίηση

   • Τα πτερύγια 11-13Cr εμποδίζουν τη ρωγμάτωση της θειοποίησης σε ατμόσφαιρες πλούσιες σε θείο (π.χ. θερμαντήρες διυλιστηρίων).

3. Βελτιωμένη μεταφορά θερμότητας

   • Τα πτερύγια HFW αυξάνουν την επιφάνεια ανταλλαγής θερμότητας κατά4×6x, βελτιώνοντας την αποδοτικότητα διατηρώντας χαμηλή πτώση πίεσης.

4. Αξιοπρεπή ποιότητα συγκόλλησης

   • Η συγκόλληση υψηλής συχνότητας εξασφαλίζει αντοχή δέσμευσης πτερυγίου-σωλήνα ≥ 85% του βασικού μετάλλου, επικυρωμένη με δοκιμή κοπής.

5. Αποδοτική λύση

   • Συνδυάζει τις υψηλής θερμοκρασίας επιδόσεις του P22 με την αντοχή στη διάβρωση του χάλυβα Cr, μειώνοντας τον χρόνο στάσης και το κόστος συντήρησης.

5. Παραγωγή και έλεγχος ποιότητας

1. Παραγωγή σωλήνων βάσης

   • Επεξεργασία χωρίς συγκόλληση μέσω θερμής ακροβολίας ή περιστρεφόμενης τρύπωσης, σύμφωνα με την ASTM A335.

   • Θερμική επεξεργασία:900 ∼ 940°C, θερμασμένο σε690°C έως 730°Cγια τη βέλτιστη μικροδομή.

2. Διαδικασία συγκόλλησης πτερυγίων

   • Εγκατάσταση πτερυγίων HFW: ταχύτητα συγκόλλησης8 ̊25 m/min, συχνότητα200-450 kHz.

   • Ελαφρύνσεις μετά την συγκόλληση (PWHT) σε600°C έως 650°Cγια την εξάλειψη των υπολειμματικών πιέσεων.

3. Δοκιμές και πιστοποίηση

   • Μη καταστροφική δοκιμή (NDT): 100% UT/RT για το σωλήνα βάσης, PT/MT για τις συγκόλλησεις.

   • Υδροστατική δοκιμή: 1,5x πίεση σχεδιασμού (σύμβαση ASME B31.1).

   • Πιστοποιητικά: ASME τμήμα II, EN 10204 3.1, και PED 2014/68/ΕΕ.

6Εφαρμογές

7. Σύγκριση με εναλλακτικές λύσεις
