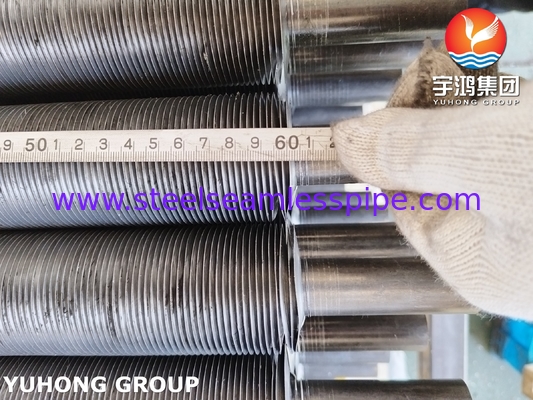

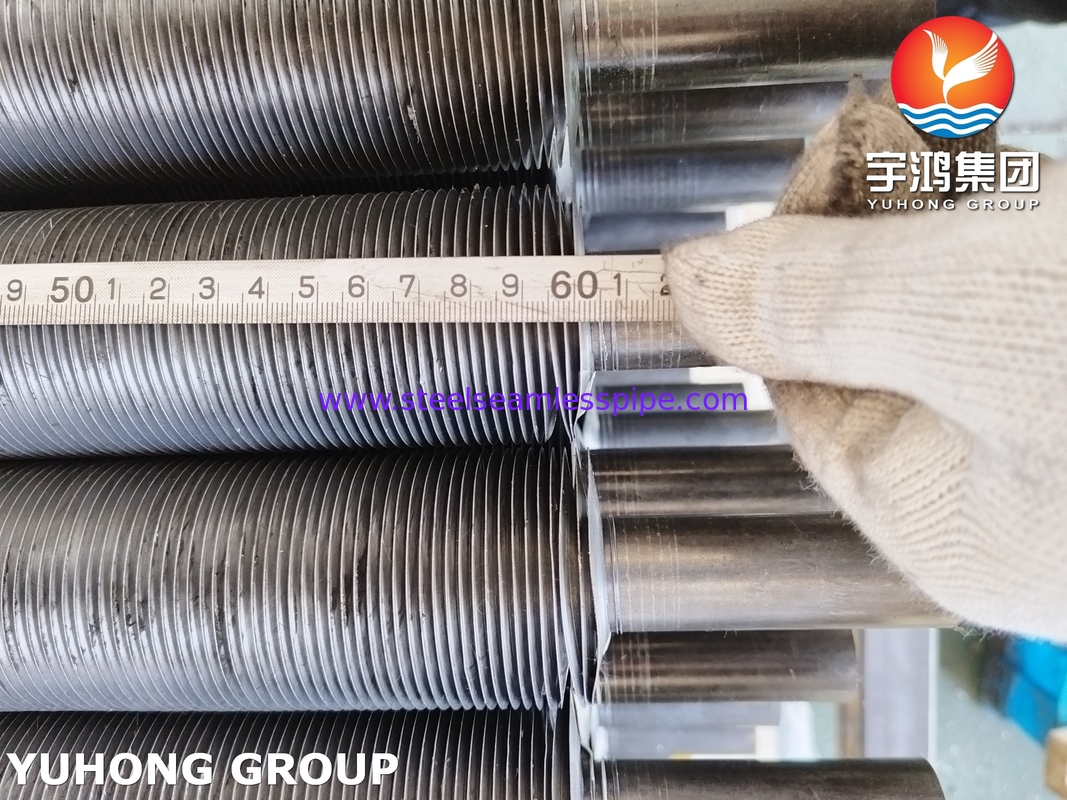

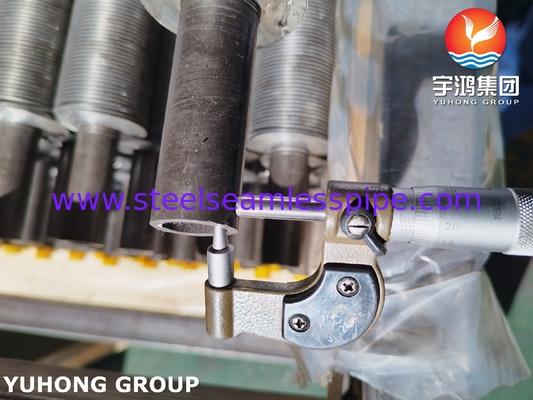

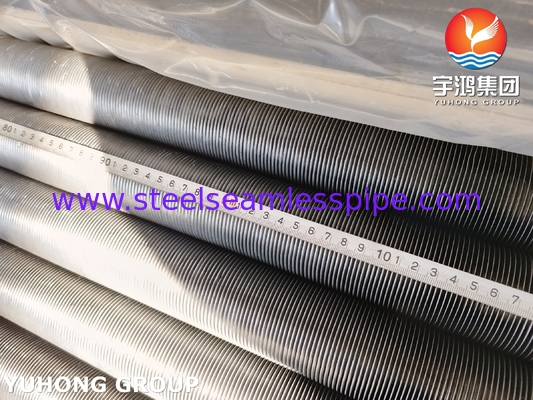

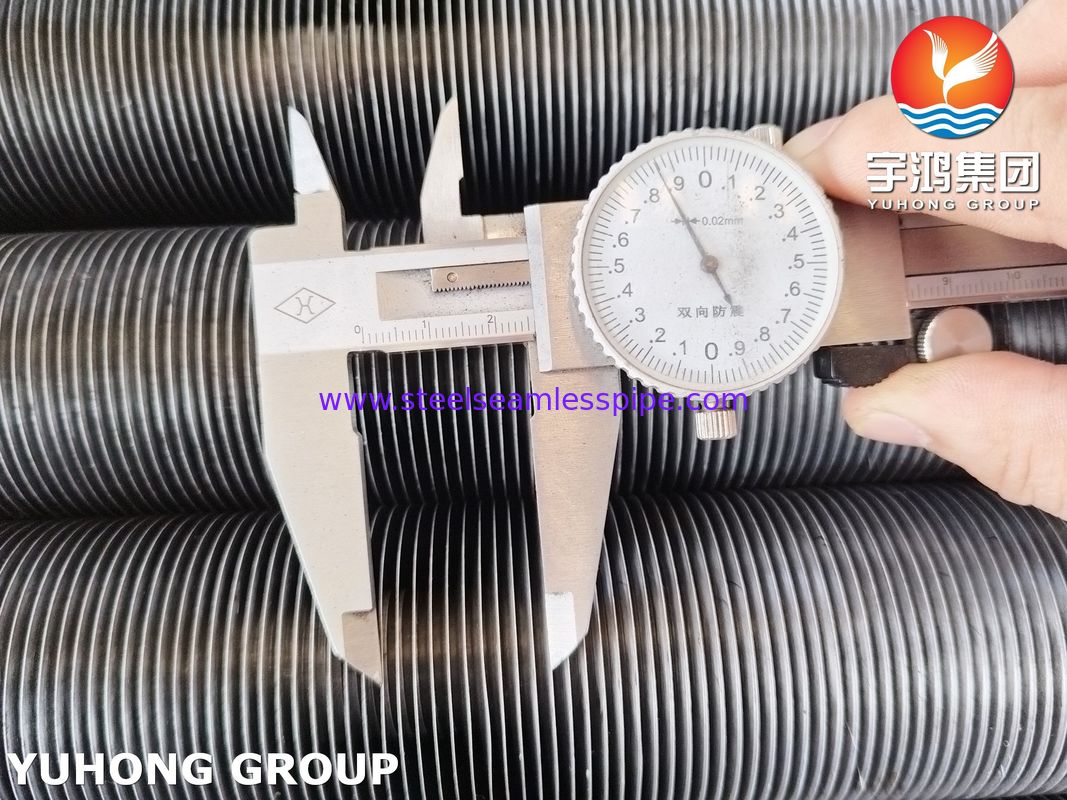

ASTM A213 T5 Fin Tube με ενσωματωμένο τύπο G για διαβρωτικές εφαρμογές μεσαίας και υψηλής πίεσης

ASTM A213 T5 Σωλήνας με πτερύγια τύπου G με ενσωματωμένα για εφαρμογές υψηλής πίεσης σε διαβρωτικά μέσα

Ο ενσωματωμένος σωλήνας με πτερύγια τύπου G ASTM A213 T5 είναι μια επαγγελματική λύση για την ανάκτηση θερμότητας αποβλήτων καυσαερίων υψηλής θερμοκρασίας και συστήματα λεβήτων.

Ο σχεδιασμός του με ενσωματωμένα πτερύγια αποδίδει καλά σε περιβάλλοντα στάχτης. Κατά την επιλογή, είναι απαραίτητο να ληφθεί υπόψη η διαβρωτικότητα του μέσου, η περιεκτικότητα σε στάχτη και οι παράμετροι θερμοκρασίας και πίεσης, ενώ προτιμάται η τεχνολογία συγκόλλησης υψηλής συχνότητας για τη διασφάλιση της αντοχής συγκόλλησης.

Για ακραίες συνθήκες διάβρωσης ή υψηλότερες απαιτήσεις θερμοκρασίας, συνιστάται η αναβάθμιση του υλικού (όπως T9/T91) ή η προστασία με επίστρωση. Η τακτική συντήρηση και η έξυπνη παρακολούθηση μπορούν να παρατείνουν σημαντικά τη διάρκεια ζωής της δέσμης σωλήνων και να βελτιώσουν την ενεργειακή απόδοση του συστήματος.

Χημική Σύνθεση Αδιάβροχου Σωλήνα T5:

Απαιτήσεις θερμικής επεξεργασίας αδιάβροχου σωλήνα T5

Απαιτήσεις εφελκυσμού και σκληρότητας σωλήνων T5:

Επισκόπηση

Σωλήνες με πτερύγια HFW (Συγκολλημένα Υψηλής Συχνότητας)είναι εξαρτήματα εναλλάκτη θερμότητας που αποτελούνται από έναν βασικό σωλήνα με εξωτερικά συγκολλημένα πτερύγια. Τα πτερύγια συνδέονται με τον σωλήνα χρησιμοποιώντας ένα ηλεκτρικό ρεύμα υψηλής συχνότητας, δημιουργώντας έναν ισχυρό μεταλλουργικό δεσμό. Αυτός ο σχεδιασμός μεγιστοποιεί την επιφάνεια για αποτελεσματική μεταφορά θερμότητας σε εφαρμογές όπως λέβητες, ψύκτες αέρα και οικονομητές.

• • Υλικό σωλήνα:

    Ο κύριος σωλήνας είναι συνήθως κατασκευασμένος από υλικά όπως ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα ή άλλα κράματα, ανάλογα με τις συγκεκριμένες απαιτήσεις της εφαρμογής.



  •
    Πτερύγια:

    Τα πτερύγια είναι σπειροειδή και οδοντωτά, πράγμα που σημαίνει ότι είναι ελικοειδώς τυλιγμένα γύρω από την εξωτερική επιφάνεια του κύριου σωλήνα, σχηματίζοντας ένα συνεχές σπειροειδές μοτίβο. Οι οδοντώσεις προσθέτουν αναταράξεις στη ροή αέρα ή αερίου, βελτιώνοντας τη μεταφορά θερμότητας.



  •
    Διαδικασία συγκόλλησης:

    Τα πτερύγια συγκολλώνται στην εξωτερική επιφάνεια του κύριου σωλήνα. Η συγκόλληση εξασφαλίζει έναν ισχυρό και ανθεκτικό δεσμό μεταξύ του σωλήνα και των πτερυγίων, επιτρέποντας την αποτελεσματική μεταφορά θερμότητας.



  •
    Ελικοειδής διαμόρφωση:

    Η ελικοειδής διαμόρφωση των πτερυγίων παρέχει μεγαλύτερη επιφάνεια για ανταλλαγή θερμότητας σε σύγκριση με τα ίσια πτερύγια. Αυτή η αυξημένη επιφάνεια ενισχύει την απόδοση μεταφοράς θερμότητας.



  •
    Οδοντωτός σχεδιασμός:

    Τα οδοντωτά άκρα στα πτερύγια δημιουργούν αναταράξεις στο ρευστό ή το αέριο που ρέει πάνω τους. Αυτή η αναταραχή διαταράσσει το οριακό στρώμα και προάγει την καλύτερη μεταφορά θερμότητας μεταξύ της επιφάνειας του σωλήνα και του ρευστού ή του αερίου.



  •
    Απόδοση μεταφοράς θερμότητας:

    Ο συνδυασμός ελικοειδών πτερυγίων και οδοντωτών άκρων βελτιώνει την απόδοση μεταφοράς θερμότητας, αποτρέποντας το σχηματισμό ενός στάσιμου οριακού στρώματος στην επιφάνεια του πτερυγίου. Αυτός ο σχεδιασμός είναι ιδιαίτερα αποτελεσματικός σε εφαρμογές όπου απαιτείται υψηλής απόδοσης ανταλλαγή θερμότητας.



Λεπτομέρειες βασικού σωλήνα Εύρος διαμέτρου σωλήνων

15,88 mm έως 219 mm Εύρος πάχους σωλήνων: 1,651 mm έως 16 mm Υλικό σωλήνα: Αδιάβροχοι σωλήνες από ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, χάλυβας από κράμα άνθρακα, χάλυβας Corten, διπλός ανοξείδωτος χάλυβας, Super Duplex Stainless Steel S32750, κράμα Inconel, High Chrome High Nickle κράμα Incoloy, υλικό CK 20 και κάποιο άλλο υλικό. Λεπτομέρειες πτερυγίων Πάχος πτερυγίων: Ελάχ. 0,8 mm έως Μέγ. 4 mm Ύψος πτερυγίων: Ελάχ. 0,25” (6,35 mm) έως Μέγ. 1,5” (38 mm) Πυκνότητα πτερυγίων: Ελάχ. 43 πτερύγια ανά μέτρο έως Μέγ. 287 πτερύγια ανά μέτρο Υλικό: Ανθρακούχος χάλυβας, ανοξείδωτος χάλυβας, χάλυβας κράματος, χάλυβας Corten, χάλυβας Duplex και κράμα Incoloy.

Υιοθετεί τεχνολογία σπειροειδούς συγκόλλησης υψηλής συχνότητας, την εθνική τεχνολογία διπλώματος ευρεσιτεχνίας με τροφοδοτικά υψηλής συχνότητας ως πηγή θερμότητας για τη θέρμανση της χαλύβδινης ταινίας, του χαλύβδινου σωλήνα ταυτόχρονα, για να συγκολληθούν ως ένα σύνολο. Αυτή η τεχνολογία έχει τα χαρακτηριστικά όπως υψηλή θερμική απόδοση, μεγάλη περιοχή απαγωγής θερμότητας, μεγάλη διάρκεια ζωής, προσαρμογή εύρους θερμοκρασίας, υψηλή πίεση κ.λπ.

Τα πλεονεκτήματα του σπειροειδούς σωλήνα με πτερύγια συγκόλλησης υψηλής συχνότητας

1. Η απλή και οικονομική εγκατάσταση Το μέγιστο μήκος του σπειροειδούς σωλήνα με πτερύγια συγκόλλησης υψηλής συχνότητας μπορεί να φτάσει τα 6 μέτρα, γεγονός που μειώνει τα σημεία σύνδεσης, καθιστώντας την εγκατάσταση πιο οικονομική, αποτελεσματική και μειώνει επίσης την πιθανότητα διαρροής των συνδέσεων.

2. Εύκολη συντήρηση Μετά την εγκατάσταση, ο σπειροειδής σωλήνας με πτερύγια συγκόλλησης υψηλής συχνότητας δεν χρειάζεται πλέον συντήρηση.

3. Υψηλή απόδοση Η περιοχή απαγωγής θερμότητας του σπειροειδούς σωλήνα με πτερύγια συγκόλλησης υψηλής συχνότητας είναι περισσότερο από 8 φορές μεγαλύτερη από αυτή του ελαφρού σωλήνα. Το εσωτερικό είναι λείο, επομένως η εσωτερική αντίσταση ροής είναι μικρή.

4. Μεγάλη διάρκεια ζωής Τα πτερύγια και οι σωλήνες με υψηλή μηχανική αντοχή, επομένως η αντοχή σε εφελκυσμό είναι μεγαλύτερη από 200 mpa. Τόσο το εσωτερικό όσο και το εξωτερικό του σωλήνα είναι κατασκευασμένα από γαλβανισμένη επεξεργασία εν θερμώ. Συγκολλήσιμο υλικό πτερυγίων: ανθρακούχος χάλυβας, ανοξείδωτος χάλυβας, χάλυβας κράματος, χάλυβας ανθεκτικός στη διάβρωση.

Εφαρμογές

Λέβητες εργοστασίων παραγωγής ενέργειας:

Δέσμες σωλήνων υπερθερμαντήρα, επαναθερμαντήρα και οικονομητή, αντέχουν σε ατμό 540°C/15 MPa.

Σύστημα ανάκτησης θερμότητας αποβλήτων καυσαερίων (όπως προθερμαντήρας αέρα).

Μονάδα πετροχημικών:

Σωλήνες με πτερύγια λέβητα αποβλήτων θερμότητας (CO Boiler) της μονάδας καταλυτικής πυρόλυσης (FCCU).

Τμήμα μεταφοράς του κλιβάνου θέρμανσης τροφοδοσίας αντιδραστήρα υδρογόνωσης (Fired Heater).

Σύστημα βιομηχανικού κλιβάνου:

Ακτινωτοί σωλήνες κλιβάνου θερμικής επεξεργασίας, εναλλάκτης θερμότητας καυσαερίων κλιβάνου ανόπτησης.
