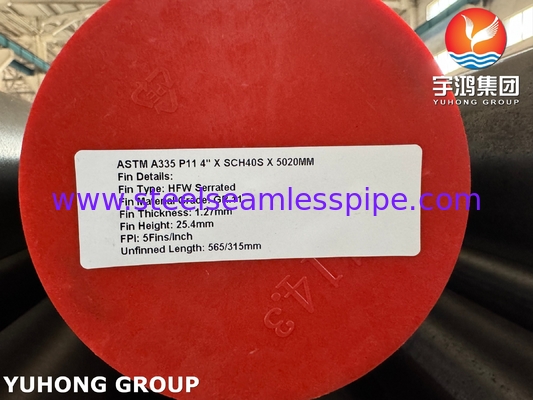

ASTM A335 P11 Υψηλής συχνότητας συγκόλληση σπειροειδούς σωλήνα φτερούγων

Ζυγισμένος ελικοειδής σπειροειδής δερματοειδής σωλήνας, HFW φιν σωλήνας για ανταλλακτήρα θερμότητας

Σύνοψη

Τεχνουργήματα για την κατασκευή ή την επεξεργασία υλικών από χάλυβαείναι εξαρτήματα εναλλάκτη θερμότητας που αποτελούνται από ένα σωλήνα βάσης με εξωτερικά συγκολλημένα πτερύγια.Αυτό το σχέδιο μεγιστοποιεί την επιφάνεια για αποτελεσματική μεταφορά θερμότητας σε εφαρμογές όπως οι λέβητες, ψύκτες αέρα, και οικονομιστές.

•

  • Υλικό σωλήνα:

    Ο κύριος σωλήνας είναι συνήθως κατασκευασμένος από υλικά όπως χάλυβα άνθρακα, ανοξείδωτο χάλυβα ή άλλα κράματα, ανάλογα με τις ειδικές απαιτήσεις της εφαρμογής.


    Πτερύγια:

    Τα πτερύγια είναι σπειροειδή και δονητά, πράγμα που σημαίνει ότι περιβάλλουν ελικοειδώς την εξωτερική επιφάνεια του κύριου σωλήνα, σχηματίζοντας ένα συνεχές σπειροειδές μοτίβο.Τα κλαδιά προσθέτουν αναταραχή στην ροή αέρα ή αερίου, βελτιώνοντας τη μεταφορά θερμότητας.


    Διαδικασία συγκόλλησης:

    Η συγκόλληση εξασφαλίζει ισχυρό και ανθεκτικό δεσμό μεταξύ του σωλήνα και των πτερυγίων, επιτρέποντας αποτελεσματική μεταφορά θερμότητας.


    Επικεφαλίδα:

    Η ελικοειδής διαμόρφωση των πτερύγων παρέχει μεγαλύτερη επιφάνεια για την ανταλλαγή θερμότητας σε σύγκριση με τα ευθεία πτερύγια.


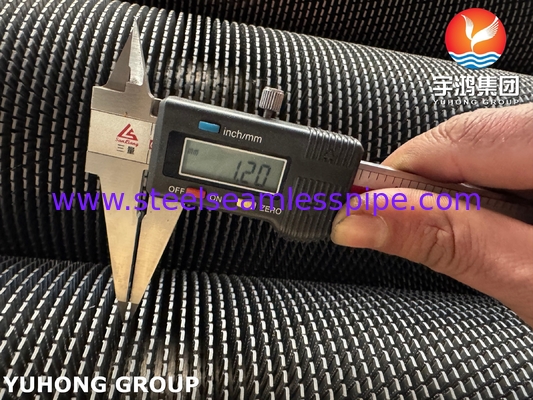

    Σχεδιασμός με δοντιές:

    Οι οδοντωτές άκρες των πτερυγίων δημιουργούν αναταραχές στο υγρό ή το αέριο που ρέει πάνω τους.Αυτή η αναταραχή διαταράσσει το όριο στρώμα και προωθεί καλύτερη μεταφορά θερμότητας μεταξύ της επιφάνειας του σωλήνα και το υγρό ή το αέριο.


    Απόδοση μεταφοράς θερμότητας:

    Ο συνδυασμός των ελικοειδών πτερυγίων και των δερματοειδών άκρων βελτιώνει την αποτελεσματικότητα της μεταφοράς θερμότητας, αποτρέποντας το σχηματισμό ενός στάσιμου οριακού στρώματος στην επιφάνεια του πτερυγίου.Αυτό το σχέδιο είναι ιδιαίτερα αποτελεσματικό σε εφαρμογές όπου απαιτείται υψηλής απόδοσης ανταλλαγή θερμότητας.



• Χρησιμοποιήστε περιπτώσεις:

  • Αεροψυγμένοι ανταλλακτές θερμότητας (ΑΧΕ).

  • Θερμαντήρες, λέβητες και συμπυκνωτές.

  • Διαβρωτικά περιβάλλοντα (π.χ. υπεράκτιες πλατφόρμες, χημικές εγκαταστάσεις) όταν συνδυάζονται με ανοξείδωτο χάλυβα ή διπλό υλικό.

  •

Πλεονεκτήματα

• Αποτελεσματικότητα:Βελτιωμένη μεταφορά θερμότητας λόγω της μεγάλης επιφάνειας.

• Δυνατότητα:Οι ισχυρές συγκόλλησεις συγκόλλησης αντιστέκονται σε θερμικούς κύκλους και σε μηχανικές πιέσεις.

• Αντίσταση στη διάβρωση:Προαιρετικά υλικά (π.χ. SS 316L, super duplex) για σκληρές συνθήκες.

• Προσαρμογή:Προσαρμοσμένη γεωμετρία πτερυγίων (περίοδος, σχήμα) για συγκεκριμένες θερμικές επιδόσεις.

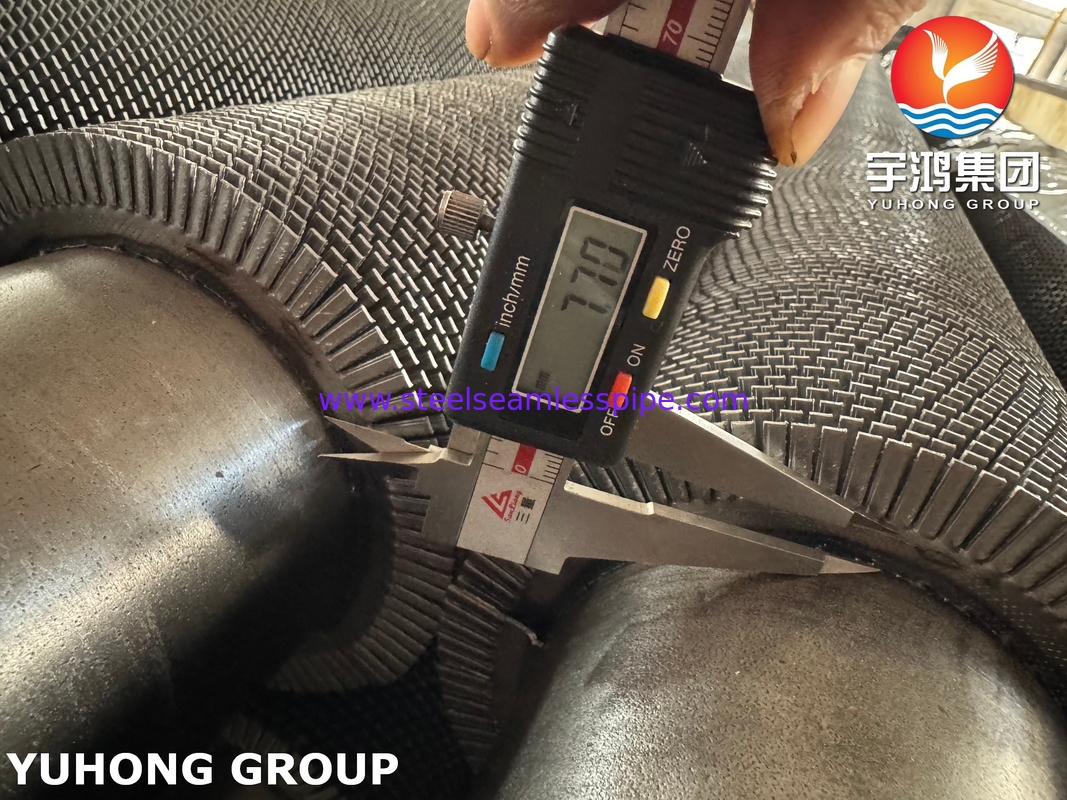

Λεπτομέρειες σωλήνα βάσης Διάστημα διαμέτρου σωλήνων

150,88 mm έως 219 mm Δάχος σωλήνων Περιοχή: 1,651 mm έως 16 mm Υλικό σωλήνων: Χωρίς συγκόλληση σωλήνες από ανθρακικό χάλυβα, ανοξείδωτο χάλυβα, χαλύβδινο χάλυβα, χάλυβα Corten, διπλό ανοξείδωτο χάλυβα,Υπερ-διπλάσιο ανοξείδωτο χάλυβα S32750, Σύνθετο Inconel, Σύνθετο High Chrome High Nickle Incoloy, υλικό CK 20 και κάποιο άλλο υλικό.1.5· (38 mm) Πληθυσμός πτερύγων: Min 43 πτερύγια ανά μέτρο έως Max 287 πτερύγια ανά μέτρο Υλικό: Χάλυβας άνθρακα, ανοξείδωτου χάλυβα, κράματος χάλυβα, χάλυβα Corten, διπλούχιο χάλυβα και κράμα Incoloy.

Υιοθετεί υψηλής συχνότητας τεχνολογία σπειροειδούς συγκόλλησης, την εθνική τεχνολογία δίπλωμα ευρεσιτεχνίας με υψηλής συχνότητας τροφοδοσίες ενέργειας ως πηγή θερμότητας για τη θέρμανση της ταινίας χάλυβα, χάλυβα σωλήνα ταυτόχρονα,Το κάνεις να συγκολληθεί μαζί σαν ένα σύνολο.Η τεχνολογία αυτή έχει τα χαρακτηριστικά υψηλής θερμικής απόδοσης, μεγάλης περιοχής διάσπασης θερμότητας, μακράς διάρκειας ζωής, προσαρμογής θερμοκρασίας εύρους, υψηλής πίεσης κλπ.

Τα πλεονεκτήματα της υψηλής συχνότητας συγκόλλησης σπειροειδούς σωλήνα πτερυγίου

1Η μέγιστη μήκος του σωλήνα με σπειροειδή πτερύγια υψηλής συχνότητας συγκόλλησης μπορεί να φθάσει τα 6 μέτρα, γεγονός που μειώνει τα σημεία σύνδεσης, καθιστώντας την εγκατάσταση πιο οικονομική.αποδοτικό, και μειώνει επίσης την πιθανότητα διαρροής των αρθρώσεων.

2Εύκολη συντήρηση Μετά την εγκατάσταση, δεν χρειάζεται πλέον συντήρηση του σωλήνα σπειροειδούς πτερυγίου συγκόλλησης υψηλής συχνότητας.

3. Υψηλή απόδοση Η περιοχή διάχυσης θερμότητας του σωλήνα σπειροειδούς πτερυγίου συγκόλλησης υψηλής συχνότητας είναι περισσότερη από 8 φορές του σωλήνα φωτός.

4. Μακροχρόνια διάρκεια ζωής Φιν και σωλήνες με υψηλή μηχανική αντοχή, έτσι ώστε η αντοχή σε έλξη είναι μεγαλύτερη από 200 mpa.Υλικό πτερυγίων που μπορεί να συγκολληθεί: χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα χάλυβα, ανθεκτικό στη διάβρωση χάλυβα.

Εφαρμογές

• Ηλεκτρονικό σύστημα και λέβητα
• Ηλεκτρικοί σταθμοί
• Γεννήτριες ατμού ανάκτησης θερμότητας
• Πετροχημικές βιομηχανίες
• Θαλάσσιες εφαρμογές
• Εφαρμογές ψύξης
• Οικονομητές
• Ψυκτικά πετρελαίου και αερίου
• Υδραυλικά και κλιματιστικά
• Συσσωρευτές και εξατμιστές
• Ανταλλαγή θερμότητας κελύφους και σωλήνα
