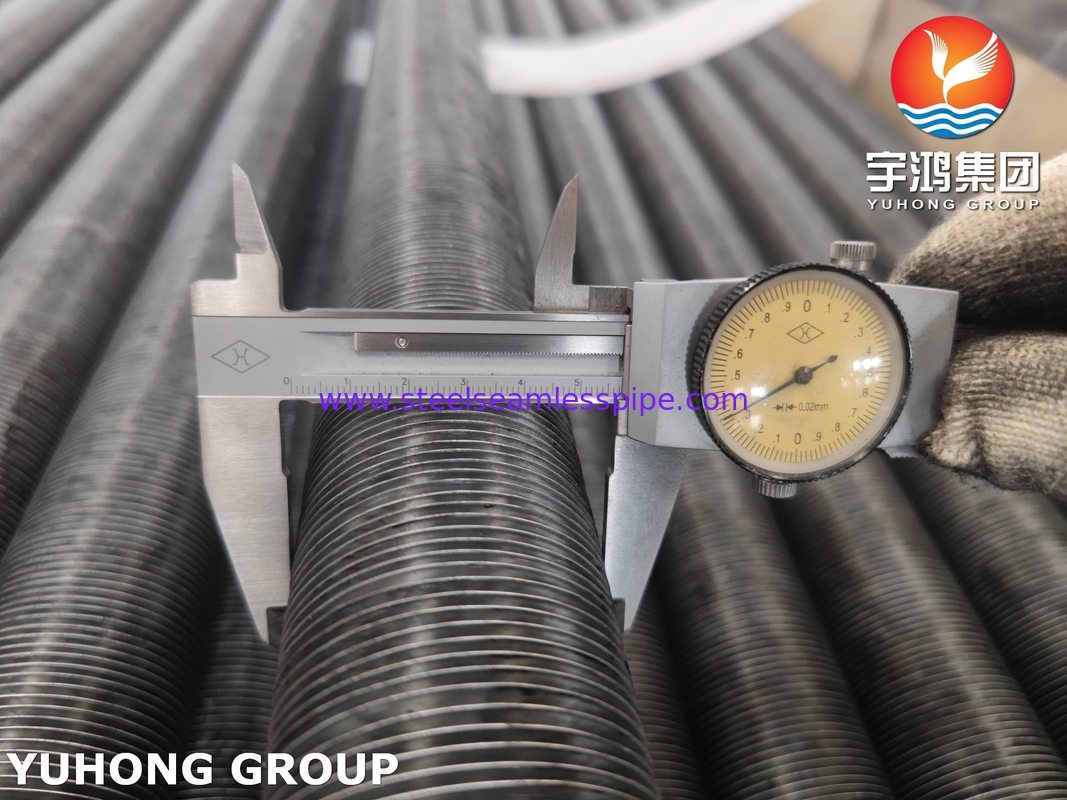

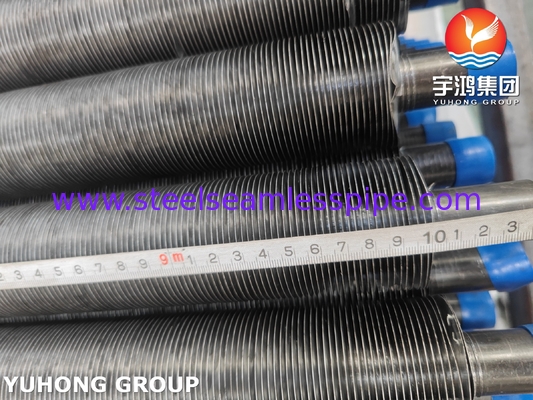

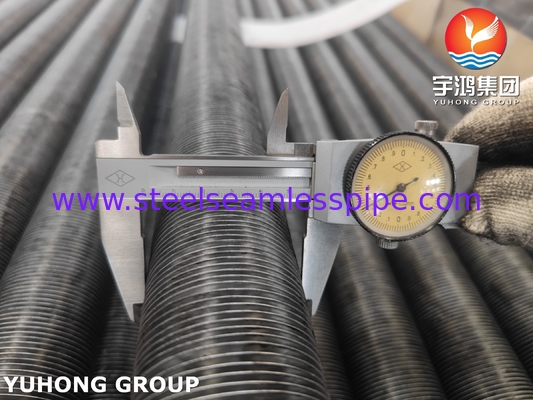

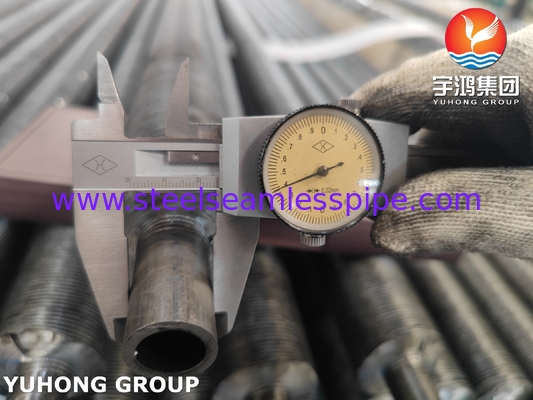

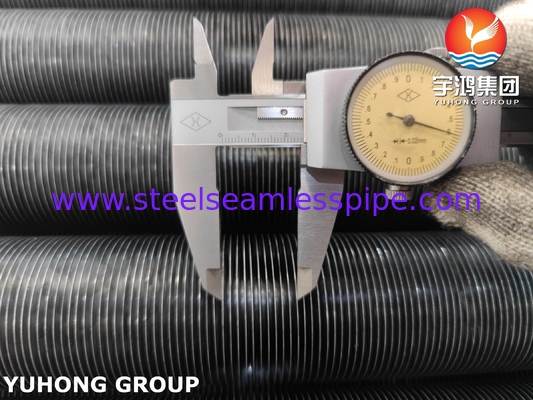

ASME SA209 TP304 Χάλυβα από ανοξείδωτο χάλυβα ενσωματωμένο σωλήνα φιν τύπου G με φιν 1060 αλουμινίου

ASME SA209 TP304 Χάλυβα από ανοξείδωτο χάλυβα ενσωματωμένο σωλήνα φιν τύπου G με φιν 1060 αλουμινίου

Το ενσωματωμένο σωλήνα με πτερύγια είναι ένα είδος υψηλής απόδοσης βελτιωμένου στοιχείου μεταφοράς θερμότητας.Με την ενσωμάτωση των πτερυγίων αλουμινίου στις προκατασκευασμένες αυλακώσεις στην επιφάνεια του σωλήνα βάσης από ανοξείδωτο χάλυβα, επιτυγχάνεται ένας στενός μηχανικός συνδυασμός του σωλήνα βάσης και των πτερυγίων.Αυτή η δομή συνδυάζει την αντοχή στη διάβρωση του ανοξείδωτου χάλυβα με τα υψηλά χαρακτηριστικά αντοχής της ενσωματωμένης διαδικασίας, και χρησιμοποιείται ευρέως σε εξοπλισμό ανταλλαγής θερμότητας σε περιβάλλον υψηλής θερμοκρασίας, υψηλής πίεσης και διαβρωτικού περιβάλλοντος.

Ανθεκτικότητα στη διάβρωση. Ο σωλήνας βάσης από ανοξείδωτο χάλυβα και τα πτερύγια αντιστέκονται σε οξύ, αλκαλικό, αλατικό ψεκασμό και οξείδωση υψηλής θερμοκρασίας και έχουν διάρκεια ζωής έως και 15 έως 20 χρόνια.

Υψηλή μηχανική αντοχή. Η ενσωματωμένη διαδικασία εξασφαλίζει ότι τα πτερύγια δεν πέφτουν κάτω από υψηλή πίεση (≤ 30 MPa) και περιβάλλοντα δονήσεων.Ο φτερωτός σωλήνας θα γίνει όλο και πιο σταθερός κατά τη χρήση.



Ο τύπος G ενσωματωμένος φτερωτός σωλήνας συνδυάζεται με δύο διαφορετικά υλικά

Υλικό πυρήνα σωλήνα: χάλυβα άνθρακα, χαμηλής κράσεως χάλυβα, ανοξείδωτο χάλυβα, ορείχαλκο, χαλκός, κράμα χαλκού-νικέλου, αλουμίνιο μπρούντζου, κράμα νικέλου.

1Χάλυβα άνθρακα: A179, A192, SA210 Gr A1/C, A106 Gr B
2Ατσάλι από ανοξείδωτο: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. Χαλκός: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi90/10


SS304 Χημικές συνθέσεις

SS304 Μηχανικές ιδιότητες

Ελέγχος ποιότητας για την επιθεώρηση και τις δοκιμές ενσωματωμένων σωλήνων με νήματα τύπου G

Επιθεώρηση χημικής σύνθεσης

Δοκιμή μηχανικών ιδιοτήτων ((Δυνατότητα τέντωσης, αντοχή στην απόδοση, επιμήκυνση, φλεγμονή, επίπεδη, σκληρότητα, δοκιμή κρούσης)

Δοκιμή επιφάνειας και διαστάσεων

Μη καταστροφική δοκιμή

Υδροστατική δοκιμή.



Εφαρμογή


Ψυκτικό αερίου οξέος: Για την επεξεργασία φυσικού αερίου ή αερίου διυλιστηρίου που περιέχει H2S και CO2 (όπως μονάδα υδροαποθειφρίωσης), χρησιμοποιείται ανοξείδωτο χάλυβα 316L για την πρόληψη της διάβρωσης.

Ανταλλαγή θερμότητας αντιδραστήρα υψηλής θερμοκρασίας: Για την ψύξη υγρών διαδικασίας υψηλής θερμοκρασίας (≤ 600 °C) κατά την καταλυτική αναμόρφωση και το κρέικ αιθυλενίου, επιλέγονται σωλήνες βάσης από ανοξείδωτο χάλυβα 310S.

Κεταλλωτήρας θερμότητας απόβλητων αεριοστροβίλων: Για την ανάκτηση της θερμότητας των αερίων καπνού 400~550°C, τα πτερύγια πρέπει να είναι ανθεκτικά στην οξείδωση υψηλών θερμοκρασιών

Θερμαντήρας νερού τροφοδοσίας πυρηνικών σταθμών: Για την αντίσταση στην οξείδωση της ακτινοβολίας, χρησιμοποιείται ανοξείδωτο χάλυβα χαμηλού άνθρακα austenitic (όπως 304L).

Ψυκτικό θαλασσινού νερού: Το ανοξείδωτο χάλυβα αντιστέκεται στη διάβρωση από ιόντα χλωριούχου νερού και τα ενσωματωμένα πτερύγια αποφεύγουν τον κίνδυνο διαρροής στο συγκόλλημα.
