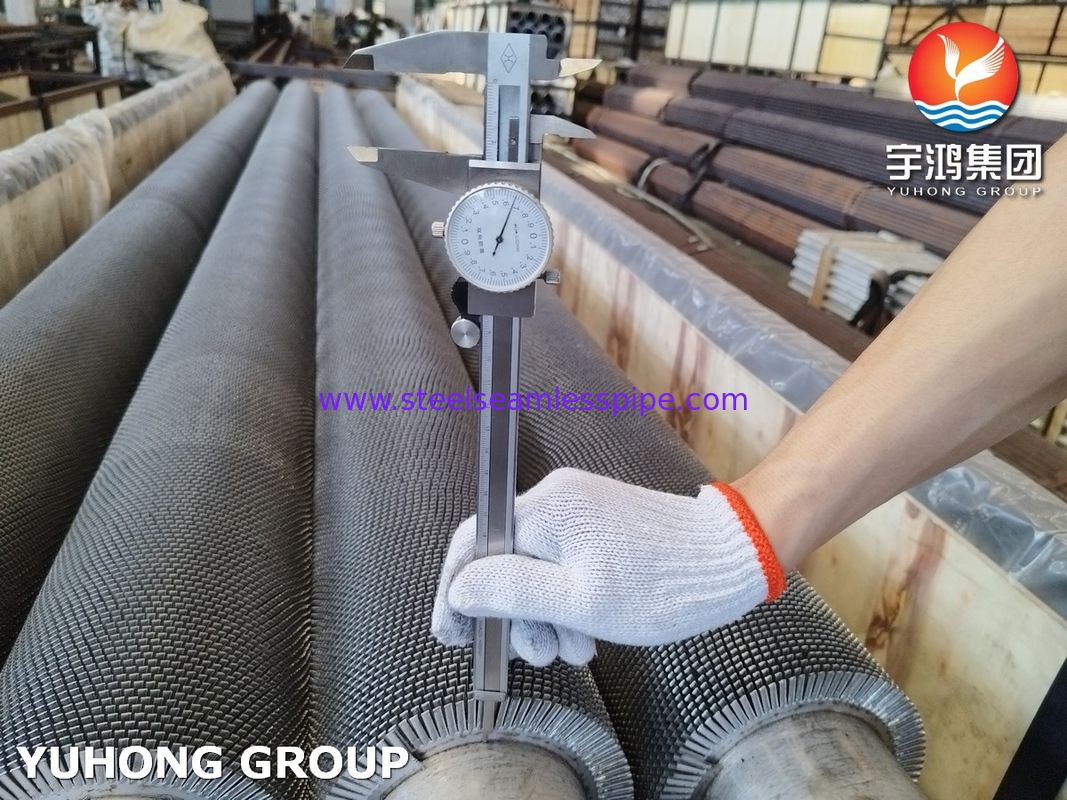

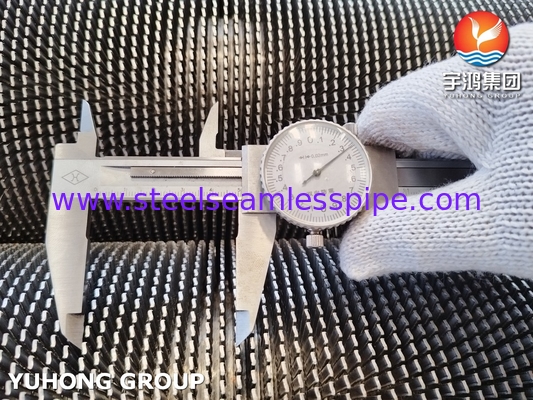

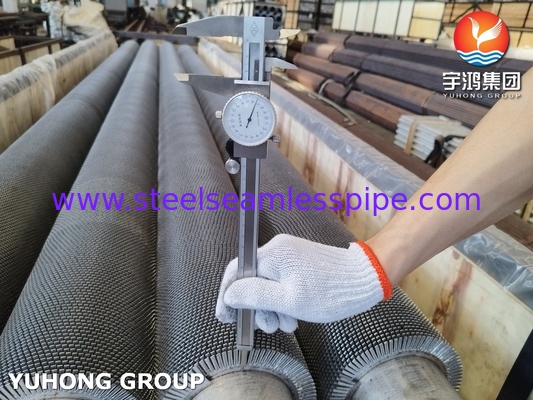

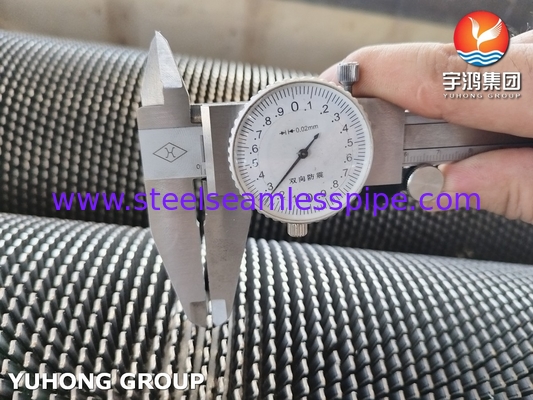

ΑΣTM A312 TP304HΧάλυβα από ανοξείδωτο χάλυβα HFW Σπειροειδής σωλήνας με φτερούγες, σπειροειδής σωλήνας με φτερούγες
Οι σωλήνες από ανοξείδωτο χάλυβα 304H είναι μια παραλλαγή υψηλής θερμοκρασίας από ανοξείδωτο χάλυβα 304,γνωστή για την εξαιρετική αντοχή της στη διάβρωση και τις μηχανικές της ιδιότητεςΟι σωλήνες με πτερύγια HFW από ανοξείδωτο χάλυβα ASTM A312 TP304H μπορούν να βελτιώσουν τις θερμικές επιδόσεις, οι οποίες είναι πράγματι σχεδιασμένες για τη βελτιστοποίηση της μεταφοράς θερμότητας σε διάφορες εφαρμογές.
1. Σκληροί φτερωτοί σωλήνες:Διαθέτουν συνεχείς στερεά πτερύγια τυλιγμένα σε ελικοειδή μοτίβο γύρω από τον σωλήνα.
Πλεονεκτήματα
Αποδοτική μεταφορά θερμότητας: Τα στερεά πτερύγια παρέχουν μεγαλύτερη επιφάνεια για την ανταλλαγή θερμότητας.
Δυνατότητα: Σκληρή δομή κατάλληλη για εφαρμογές υψηλής πίεσης.

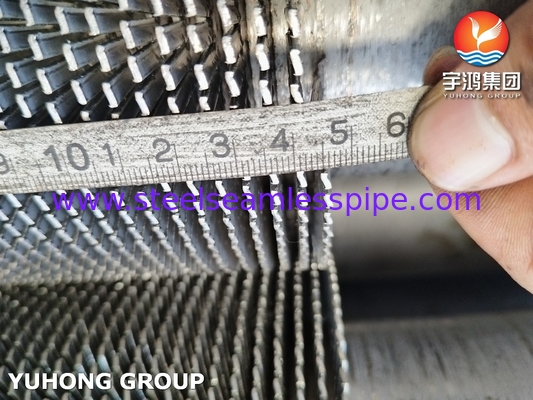

2Τεχνητοί σωλήνες με πτερύγια: Έχουν πτερύγια με δονητές άκρες, που αυξάνουν την αναταραχή στην ροή του υγρού.
Πλεονεκτήματα
Βελτιωμένη θερμική απόδοση: Αυξάνει την αναταραχή, βελτιώνοντας την αποτελεσματικότητα της μεταφοράς θερμότητας.
Χαμηλότερη πτώση πίεσης: Τα δέρματα βοηθούν στη μείωση της αντίστασης ροής σε σύγκριση με τα στερεά πτερύγια.
Εξισοδύναμη ποιότητα από ανοξείδωτο χάλυβα 304H
ΕΕ
Επικεφαλής |
ΗΠΑ
- |
Ιαπωνία
ΔΕΣ |
Γαλλία
ΑΦΝΟΡ |
GOST |
Inter
ISO |
| X6CrNi18-10 (1.4948) |
304H
S30409
|
SUS304H |
Z6CN18-09 |
08KH18N10 |
X7CrNi18-9 |
Ευρωπαική ισοδύναμη ποιότητα για τον αυστενίτικο ανθεκτικό στην έλξη χάλυβα 304H (AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Χημική σύνθεση και ιδιότητες ευρωπαϊκών ισοδύναμων (EN) για το 304H (USA, AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Χημικές απαιτήσεις για το ανοξείδωτο χάλυβα 304H
| Αξία |
Ονομασία UNS |
Σύνθεση, % |
| Καρβόνιο |
Μαγγάνιο |
Φωσφόρος, μέγιστο |
Θείο θείου, μέγιστο |
Σιλικόνη |
Χρωμικό |
Νικέλιο |
| 304H |
S30409 |
0.04-0.10 |
2.00 |
0.045 |
0.03 |
0.75 |
18-20 |
8-10.5 |
Προδιαγραφή του σωλήνα πτερυγίου
| ΠΡΟΤΑΚΤΟ |
Τύπος |
Ονομασία |
Υλικό γυμνού σωλήνα |
ΥΛΟΓΙΚΟ ΤΟΥ ΠΕΡΙΚΟΥ |
|
Ανταλλάκτης θερμότητας
Φινέτα
Τύπος
|
Ενσωματωμένο |
Τύπος G-TYPE FIN TUBE |
Χάλυβας άνθρακα, χαλκού, ανοξείδωτου χάλυβα, κράματος |
ΑΛΥΜΙΝΙΟ |
| ΠΕΡΙΠΕΡΙΚΗ |
ΜΕΤΑΛΙΚΟ ΜΕΤΑΛΙΚΟ |
Χάλυβας άνθρακα, χαλκού, ανοξείδωτου χάλυβα, κράματος |
ΚΑΜΒΡΟ, ΑΛΥΜΙΝΙΟ |
|
Πιο χαμηλό σωλήνα πτερυγίου
Τύπος T-FIN TUBE
|
Χάλυβας άνθρακα, χαλκού, ανοξείδωτου χάλυβα, κράματος |
/ |
|
ΒΑΜΒΟΥ ΤΥΜΠΟ
ΤΟΥΡΙΚΟΣ ΚΑΡΟΥΜΕΝΟΣ
|
Χάλυβας άνθρακα, χαλκού, ανοξείδωτου χάλυβα, κράματος |
/ |
| ΤΡΑΠΟ |
Τύπος σωλήνα φιν |
Χάλυβας άνθρακα, χαλκού, ανοξείδωτου χάλυβα, κράματος |
ΚΑΜΒΡΟ, ΑΛΥΜΙΝΙΟ |
| ΣΤΡΙΓΟΣ |
ΣΥΡΙΓΚΟΣ ΤΟΥΡΙΟΣ |
ΑΛΥΜΙΝΙΟΣ, ΚΑΡΠΕΡΟΣ, ΚΑΡΒΟΝΙΚΟΣ ΑΣΤΕΛΟΣ, ΑΝΤΑΣΤΑΣΤΕΛΟΣ |
ΑΛΥΜΙΝΙΟΣ, ΚΑΡΠΕΡΟΣ, ΚΑΡΒΟΝΙΚΟΣ ΑΣΤΕΛΟΣ, ΑΝΤΑΣΤΑΣΤΕΛΟΣ |
| Τύπος U |
ΤΟΥΡΟΥ ΤΥΠΟΥ U |
Χάλυβας άνθρακα, χαλκού, ανοξείδωτου χάλυβα |
/ |
| ΔΕΣΜΟΥΣΗ |
Διάταξη 1 |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα |
| Τύπος U |
H/HH Τύπος σωλήνα φιν |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα |
| ΔΕΣΜΟΥΣΗ |
ΣΤΟΥΤΕΝΤ ΦΙΝ ΤΥΜΠΟ |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα |
Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα |
Κατηγορία υλικού
| Αμερικανικό πρότυπο |
Ατσάλι austenitic:
TP304,TP304L,TP304H,TP304N,TP310S,TP316,TP316L,TP316Ti,TP316H,TP317,TP317L,TP321,TP321H,TP347,TP347H,904L...
Διπλό ατσάλι:
S32101, S32205, S31803, S32304, S32750, S32760
Άλλα:TP405, TP409, TP410, TP430, TP439,... |
| Πρότυπο Europen |
1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.4410, 1.4501 |
| Πρότυπο GOST |
08Χ17Τ,08Χ13,12Χ13,12Χ17,15Χ25Т,04Χ18Н10,08Χ20Н14С2,08Χ18Н12Б,10Χ17Н13М2Т,10Χ23Н18,08Χ18Н10,08Χ18Н10Т,08Χ18Н12Т,08Χ17Н15М3Т,12Χ18Н10Т,12Χ18Н12Т,12Χ18Н9,17Χ18Н9,08Χ22Н6Т,06ΧН28МДТ |
Πλεονεκτήματα των ελικοειδών φτερωτών σωλήνων
Υψηλή θερμική απόδοση: Η σχεδίαση των ελικοειδών πτερυγίων ενισχύει τον συντελεστή μεταφοράς θερμότητας, καθιστώντας τους ιδανικούς για απαιτητικά θερμικά συστήματα.
Βελτιωμένη δυναμική υγρών: Η ελικοειδής διάταξη προωθεί καλύτερα μοτίβα ροής, μειώνει τις νεκρές ζώνες και βελτιώνει τη συνολική απόδοση.
Συμπίεση σχεδιασμού: παρέχουν υψηλή ικανότητα ανταλλαγής θερμότητας σε μικρότερο αποτύπωμα, το οποίο είναι πολύτιμο σε εφαρμογές περιορισμένου χώρου.
Πολυδιάστατη: Κατάλληλη για διάφορα υγρά, συμπεριλαμβανομένων αερίων και υγρών, σε διάφορες βιομηχανίες.
Εφαρμογές
1. Κλιματιστικά και θερμοσίφωνα
2Ηλεκτρικό σταθμό
3Γεννήτρια ατμού ανάκτησης θερμότητας
4Πετροχημική βιομηχανία
5- Ναυτικές εφαρμογές
6Εφαρμογές ψύξης
7Οικονομικός
8. Ψυκτικές συσκευές πετρελαίου και αερίου
9Πλωτάρισμα και κλιματισμός
10Κοντενσέρ και Εξάπλωμα
11Χωρομεταλλευτής θερμότητας
12Διάφορες άλλες εφαρμογές ανταλλακτών θερμότητας
