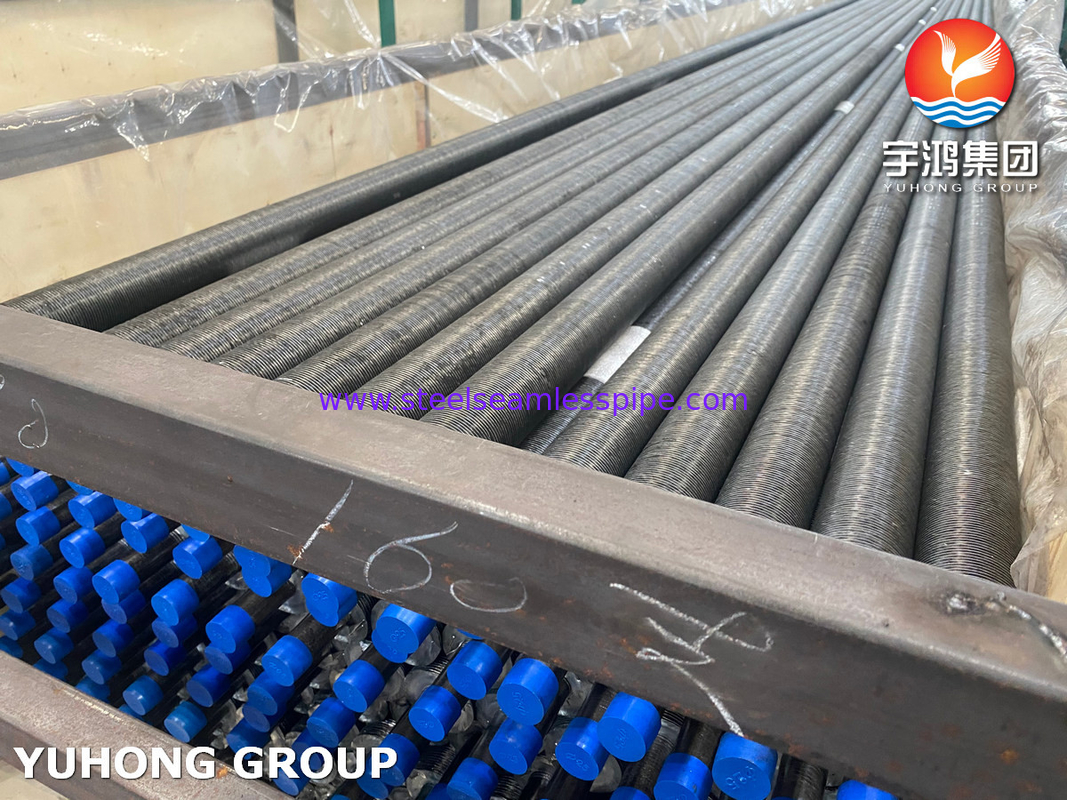

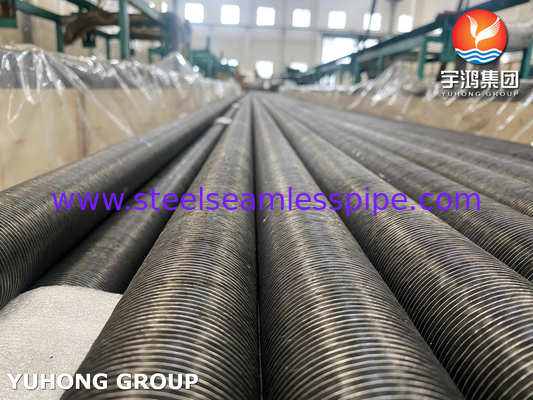

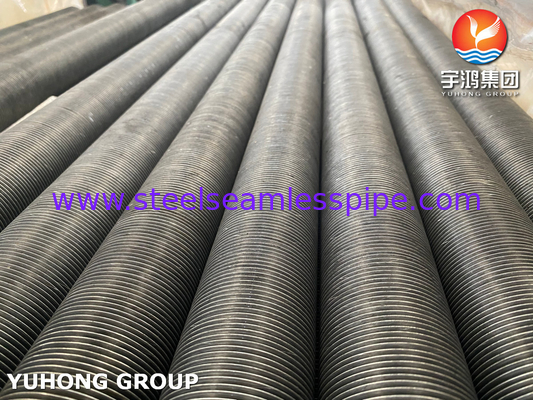

Τύπος L Φινάρισμα σωλήνα A179 Χάλυβα άνθρακα Φινάρισμα σωλήνα Al Fin Για ψυγείο αέρα

Α179 Χωρίς συγκόλληση σωλήνας με αλουμίνιο Al1060 ενσωματωμένο σωλήνα τύπου G Fin

Γρήγορη λεπτομέρεια:

Ο σωλήνας υπερβάλλει: 16 χιλιοστά ελάχιστα, 219,1 χιλιοστά μέγιστα.
μήκος του σωλήνα: 25000 mm μέγιστο.
Υψόμετρο πτερυγίου: 50 mm κατ' ανώτατο όριο.
Πλέγμα πάχος: γενικά 0,2 mm ~ 3,0 mm
Στρίψιμο πτερυγίου: 2,3 mm (11FPI) min. ή προσαρμοσμένο για τον πελάτη

Επεξεργασία
Η λωρίδα αλουμινίου πτερυγίου είναι σφραγισμένη και τοποθετείται σε μια αυλή που κόβεται στον σωλήνα με βάθος λωρίσματος περίπου 0,4 mm.

Προστασία της επιφάνειας των ομοιόμορφων τερμάτων
Οι δύο άκρες των σωλήνων με νιφάδες τύπου G πρέπει να είναι μεταλλωμένα με ψευδάργυρο ή αλουμίνιο και να έχουν επικάλυψη με σύστημα ηλεκτροπυροβολισμού.

Κριτήρια αποδοχής
Πρότυπο API 661 ((Αεροψυγμένα ανταλλακτικά θερμότητας για γενικές υπηρεσίες διυλιστηρίων) ή τους όρους παράδοσης (TDC).

Συσκευές
Κουτί στήριξης σωλήνα, σφιγκτήρα ή κουτί διαχωρισμού (Υλικά: αλουμίνιο, ψευδάργυρος και ανοξείδωτο χάλυβα).

Όρος παράδοσης:
Οι άκρες των σωλήνων είναι τετράγωνες, ελεύθερες από σχισμές, στεγνώνονται εσωτερικά και καθαρίζονται με αερισμό, εξωτερικά επικαλύπτονται με βερνίκι και στα δύο άκρα του ενσωματωμένου σωλήνα G-Fin.
Τα ξηραντικά τοποθετούνται σε κάθε συσκευασία για ηπειρωτική μεταφορά.

Οι σωλήνες πτερυγίου τύπου L, επίσης γνωστοί ως σωλήνες πτερυγίου L, είναι ένας τύπος σωλήνα με πτερύγια που χρησιμοποιείται σε ανταλλακτές θερμότητας, λέβητες και άλλους εξοπλισμούς μεταφοράς θερμότητας.Χαρακτηρίζονται από ένα πτερύγιο που τυλίγεται γύρω από τον σωλήνα και τοποθετείται στη βάση για να σχηματίσει σχήμα "L"Ο σχεδιασμός αυτός βελτιώνει την επιφάνεια για την ανταλλαγή θερμότητας, παρέχοντας παράλληλα μια ασφαλή σύνδεση με το σωλήνα βάσης.

Βασικά χαρακτηριστικά:
Υλικό: Ο σωλήνας βάσης και τα πτερύγια μπορούν να κατασκευαστούν από διάφορα υλικά, συμπεριλαμβανομένου του χάλυβα άνθρακα, του ανοξείδωτου χάλυβα, του αλουμινίου και του χαλκού, ανάλογα με τις απαιτήσεις εφαρμογής.
Τύπος πτερυγίου: Τα πτερύγια τυλίγονται ελικοειδώς γύρω από τον σωλήνα με ένα πόδι στη βάση, δημιουργώντας ένα σχήμα "L".βελτίωση της αποδοτικότητας μεταφοράς θερμότητας.
Προϊόν κατασκευής: Τα πτερύγια τυλίγονται μηχανικά γύρω από τον σωλήνα, και το πόδι "L" παρέχει μια σφιχτή τοποθέτηση, εξασφαλίζοντας καλή θερμική αγωγιμότητα και μηχανική αντοχή.

Πλεονεκτήματα
Βελτιωμένη μεταφορά θερμότητας: Το σχήμα "L" των πτερυγίων αυξάνει την επιφάνεια και βελτιώνει την αποτελεσματικότητα της ανταλλαγής θερμότητας.

Ασφαλής προσκόλληση: Η βάση των πτερύγων παρέχει μια σφιχτή προσαρμογή, εξασφαλίζοντας ότι τα πτερύγια παραμένουν σταθερά συνδεδεμένα με τον σωλήνα.

Πολυδιάστατη: Κατάλληλη για ένα ευρύ φάσμα εφαρμογών λόγω της διαθεσιμότητας διαφόρων υλικών και προσαρμόσιμων διαστάσεων.

Ανθεκτικότητα: Η σταθερή προσκόλληση των πτερύγων στον σωλήνα εξασφαλίζει μακροχρόνια λειτουργία, ακόμη και σε δύσκολες συνθήκες.

Προδιαγραφές:
Διάμετρος σωλήνα: Μπορεί να ποικίλει ανάλογα με τις ανάγκες εφαρμογής.
Υψόμετρο και πάχος πτερυγίου: Προσαρμόσιμα για να ανταποκρίνονται σε ειδικές απαιτήσεις μεταφοράς θερμότητας.
Περικύκλωμα πτερύγων: Η απόσταση μεταξύ των πτερύγων μπορεί να ρυθμιστεί ανάλογα με την επιθυμητή θερμική απόδοση.
μήκος: κατασκευάζεται σε καθορισμένα μήκη με βάση το σχέδιο του εναλλάκτη θερμότητας.

Εφαρμογές και πλεονεκτήματα:

Τα κοινά πεδία υποβολής αιτήσεων είναι:

1. Ανταλλάκτες θερμότητας: Οι ενσωματωμένοι σωλήνες πτερυγίων A179 χρησιμοποιούνται ευρέως σε ανταλλακτές θερμότητας για την αύξηση της απόδοσης μεταφοράς θερμότητας του εξοπλισμού.Τα ενσωματωμένα πτερύγια στην επιφάνεια του σωλήνα επιτρέπουν μεγαλύτερη επιφάνεια, το οποίο βοηθά στην αποτελεσματικότερη μεταφορά της θερμότητας.

2. Αεροψυγμένος εναλλάκτης θερμότητας: Ο ενσωματωμένος σωλήνας φιν A179 είναι μια ιδανική επιλογή για εναλλάκτες θερμότητας με ψύξη αέρα.η οποία μπορεί να είναι κρίσιμη σε εναλλάκτες θερμότητας με ψύξη αέρα όπου δεν υπάρχει δευτερεύον μέσο για την απομάκρυνση της θερμότητας.

3. Αντίσταση στη διάβρωση: Το υλικό σωλήνα A179 είναι γνωστό για την καλή αντίστασή του στη διάβρωση.

4Οικονομικό: Το υλικό του σωλήνα A179 είναι οικονομικό, καθιστώντας το ιδανική επιλογή για διάφορες εφαρμογές μεταφοράς θερμότητας.που βελτιώνει τη συνολική θερμική απόδοση, καθιστώντας την μια οικονομική και αποτελεσματική επιλογή.

5. Συμπίεση σχεδιασμού: Τα ενσωματωμένα πτερύγια στην επιφάνεια των σωλήνων πτερύγων A179 Embed επιτρέπουν ένα συμπαγές σχεδιασμό, καθιστώντας το ιδανική επιλογή όπου ο χώρος είναι περιορισμένος,και απαιτείται υψηλός βαθμός θερμικής απόδοσης.

Προδιαγραφές:

Οι φτερωτοί σωλήνες τύπου G συνδυάζονται με δύο διαφορετικά υλικά.




Ανταγωνιστικό πλεονέκτημα
Υψηλή μηχανική δέσμευση:
Τα πτερύγια τύπου G είναι ενσωματωμένα στο σωλήνα βάσης, παρέχοντας ισχυρό μηχανικό δεσμό που εξασφαλίζει καλή θερμική επαφή και αποτελεσματική μεταφορά θερμότητας.

Δυνατότητα:
Ο μηχανικός σύνδεσμος του πτερύχου τύπου G προσφέρει αυξημένη αντοχή στην θερμική κυκλική και μηχανική πίεση, αυξάνοντας τη μακροζωία και την αξιοπιστία του σωλήνα.

Βελτιωμένη μεταφορά θερμότητας:
Παρόμοια με τα πτερύγια τύπου L, τα πτερύγια τύπου G αυξάνουν επίσης την επιφάνεια, βελτιώνοντας τη συνολική απόδοση μεταφοράς θερμότητας του σωλήνα.

Αντοχή σε ζημιές από κορυφοειδείς διατομές:
Ο ενσωματωμένος σχεδιασμός των πτερύγων τύπου G τους καθιστά λιγότερο ευάλωτους σε ζημιές από φυσικές επιπτώσεις ή δονήσεις, καθιστώντας τους κατάλληλους για τραχύ περιβάλλον.

Προστασία από διάβρωση:
Τα πτερύγια τύπου G συμβάλλουν στην προστασία του σωλήνα βάσης A179 από διαβρωτικά περιβάλλοντα, μειώνοντας τον κίνδυνο διαβρώσης και παρατείνοντας τη διάρκεια ζωής του σωλήνα.

Θερμική διευκόλυνση:
Ο σχεδιασμός των πτερυγίων τύπου G επιτρέπει έναν ορισμένο βαθμό θερμικής επέκτασης και συρρίκνωσης, η οποία μπορεί να είναι επωφελής σε εφαρμογές με διαφορετικές θερμοκρασίες.

Αποτελεσματικότητα συντήρησης:
Η ανθεκτική κατασκευή των σωλήνων πτερυγίων τύπου G συχνά έχει ως αποτέλεσμα χαμηλότερες απαιτήσεις συντήρησης, μειώνοντας τον χρόνο στάσης λειτουργίας και τα λειτουργικά έξοδα.

Πολυδιάστατη:
Οι σωλήνες πτερυγίου τύπου G μπορούν να χρησιμοποιηθούν σε διάφορες εφαρμογές, όπως σε εναλλάκτες θερμότητας με ψύξη αέρα, οικονομιστές και λέβητες, λόγω της υψηλής απόδοσης και αντοχής τους.
