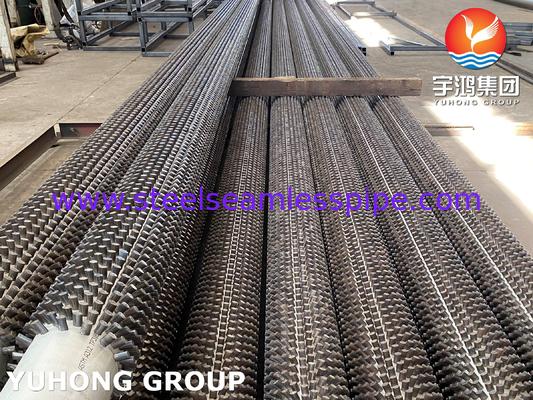

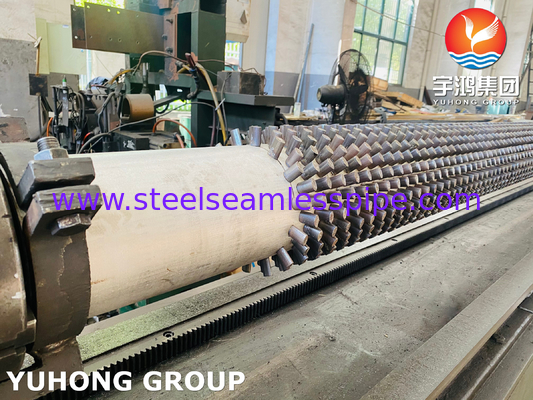

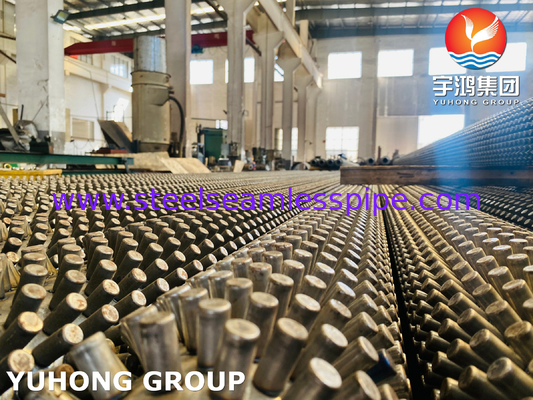

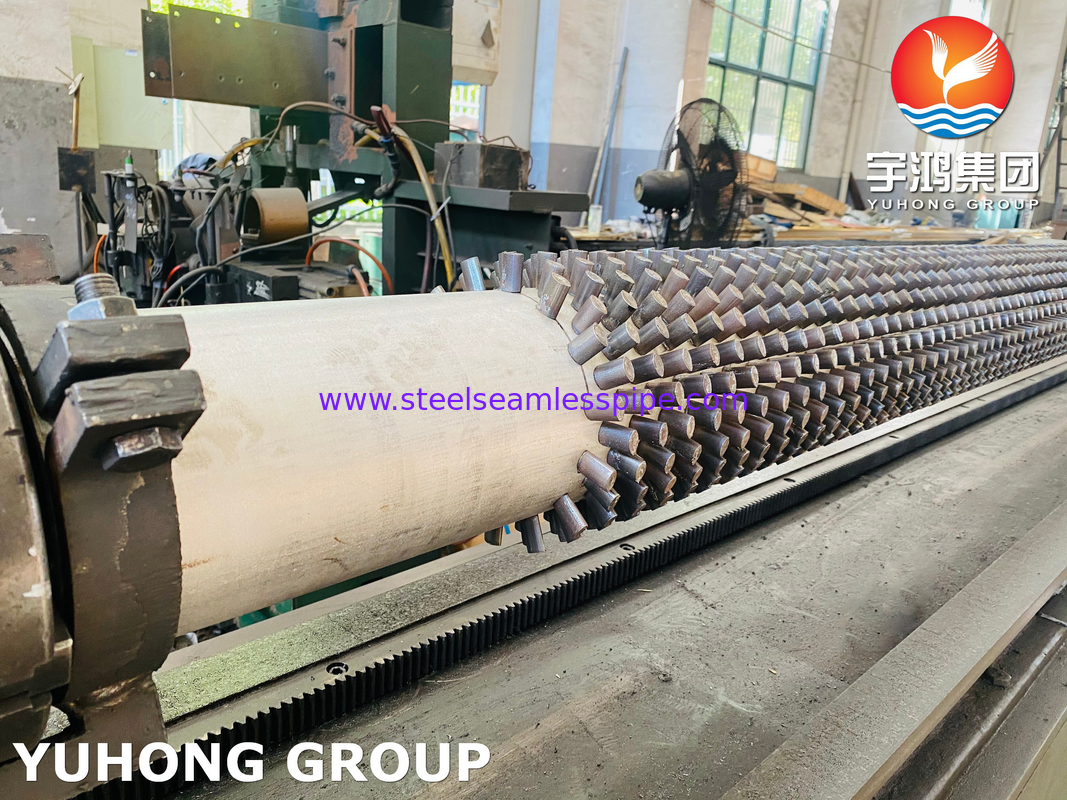

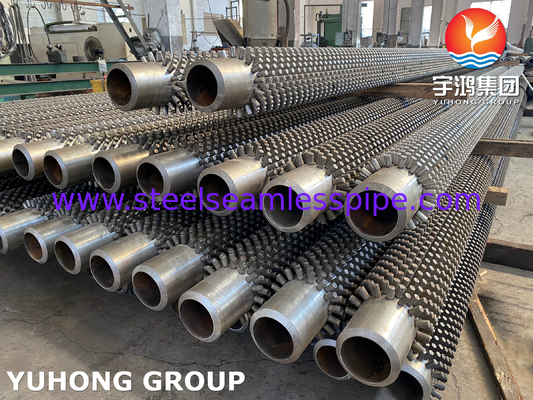

Σωλήνες HFW: ASME SA213 TP347H Σώλος βάσης με 11% Cr Steel Studs για θερμαντήρες καύσης
Τύπος με φτερούγεςΗ συγκόλληση με αντίσταση HF χρησιμοποιεί συνήθως συχνότητα 400 kHz. Το πτερύγιο τυλίγεται γύρω από τον σωλήνα και συγκολλείται συνεχώς.Η λωρίδα πτερυγίου τυλίγεται σπειροειδώς στο σωλήνα και συγκολλείται συνεχώς με ηλεκτρική διαδικασία υψηλής συχνότητας στο σωλήνα βάσης κατά μήκος της σπειροειδούς ρίζαςΗ λωρίδα πτερυγίου κρατείται υπό ένταση και περιορίζεται οριζόντια καθώς σχηματίζεται γύρω από τον σωλήνα, εξασφαλίζοντας έτσι ότι η λωρίδα βρίσκεται σε ισχυρή επαφή με την επιφάνεια του σωλήνα βάσης.Συνεχή συγκόλληση εφαρμόζεται στο σημείο όπου η λωρίδα πτερυγίου αρχίζει να λυγίζει γύρω από τη διάμετρο του σωλήνα χρησιμοποιώντας τη διαδικασία συγκόλλησης με τόξο αερίου μετάλλου.
Για έναν δεδομένο σωλήνα ή μεγέθη σωλήνων, η απαιτούμενη επιφάνεια μεταφοράς θερμότητας ανά μονάδα μήκους του σωλήνα μπορεί να ληφθεί με τον προσδιορισμό του κατάλληλου ύψους πτερύγων,πάχος πτερυγίου και/ή αριθμός πτερυγίων ανά μέτρο μήκους.
Λεπτομέρειες για το σωλήνα βάσης
- Διάμετρος σωλήνα: 25 mm OD Min έως 219 mm OD Max
- Δάχος σωλήνα: Ελάχιστο 2 mm έως 16 mm
- Υλικό σωλήνα: Ατσάλι άνθρακα, ανοξείδωτο ατσάλι, κράμα ατσάλι, ατσάλι Corten, διπλό ατσάλι, υπερδιπλό ατσάλι, Inconel, υψηλό χρώμιο υψηλό νικέλιο και ενσωματωμένο, υλικό CK 20 και κάποιο άλλο υλικό.
Λεπτομέρειες
- Δάχος πτερυγίων: Min. 5 mm έως Max. 20 mm
- Υψόμετρο πτερύγων: Min 0,25 (6,35 mm) έως Max.1.5" (38 mm)
- Σφιχτότητα πτερύγων: Min 43 πτερύγια ανά μέτρο έως Max. 287 πτερύγια ανά μέτρο
- Υλικό: Χάλυβας άνθρακα, χάλυβας ανοξείδωτου χάλυβα (SS304, 11Cr, 13Cr), χάλυβας κράματος, χάλυβας Corten, διπλού χάλυβα και χάλυβας ενσωματωμένου χάλυβα.
Χαρακτηριστικά των σφραγισμένων σωλήνων
- Είναι συμπαγές και δεν χρειάζεται πολύ χώρο.
- Υψηλής αντοχής
- Προτιμάται από τους σωλήνες με πτερύγια ως σύστημα μεταφοράς θερμότητας
- Μεγαλύτερη απόδοση
Οι αδιάβροχοι σωλήνες χάλυβα χρησιμοποιούνται κυρίως σε λέβητες και φούρνους.Η θερμότητα παράγεται από το εξωτερικό του σωλήναΣτο άλλο άκρο του σωλήνα, λαμβάνουμε το υγρό προϊόν, το οποίο στη συνέχεια αποστέλλεται για επεξεργασία.
Οι σωλήνες που έχουν σφραγισμένο σχήμα είναι οβάλ και συγκολλούνται στον λέβητα.
Η χρήση συρρικνωμένων σωλήνων μειώνει τη χρήση γυμνών σωλήνων, καθώς η επιφάνεια μεταφοράς θερμότητας ενός συρρικνωμένου σωλήνα μπορεί να αντικαταστήσει την επιφάνεια μεταφοράς θερμότητας 4 έως 10 γυμνών σωλήνων.
Για να αποφευχθεί η διάβρωση, οι σωλήνες με νήματα μπορούν να χρησιμοποιηθούν όπου χρησιμοποιούνται σκληρά καύσιμα που μπορούν να προκαλέσουν βλάβη στο περιβάλλον.η εξωτερική επιφάνεια του σωλήνα με τα κουμπιά μπορεί να επικαλυφθεί ή να υποβληθεί σε επεξεργασία με προστατευτικό στρώμα.
Οι σωλήνες με νιφάδες χρησιμοποιούνται επίσης σε λέβητες σόδας και αντιδραστήρες υγροποιημένου στρώματος, καθώς ελαχιστοποιούν την διάβρωση.
Χρησιμοποιούνται επίσης σε χαλυβουργεία, ψύκτες αέρα, εργοστάσια παραγωγής ηλεκτρικής ενέργειας, ανταλλακτές θερμότητας κλπ.
Μέγεθος και υλικό του σωλήνα με ταμπέλες
| Υπερβολική δόση στο σωλήνα: |
25 έως 355,6 (mm) |
1~14 (NPS) |
| Τύπος τοίχου: |
3.5~28.6 (mm) |
0.14~1.1 |
| μήκος του σωλήνα: |
≤ 25 000 (mm) |
≤ 82 ft |
| Στάουν Ντάια: |
6 έως 25,4 (mm) |
0.23~1 |
| Υψόμετρος: |
10~50,8 (mm) |
0.4~2 |
| Στάουντ Πιτς: |
8 ~ 30 (mm) |
0.3~1.2 |
| Σχήμα σπαθίς: |
Κύλινδρος, ελλειπτικός, στρογγυλός, τύπος φακού |
| Στροφή επιφάνειας σωλήνα προς κορμό: |
Σημερινές, γωνιακές, σταδιακές σειρές |
| Υλικό σπαθίματος: |
Κ.Σ. (το πιο κοινό βαθμό είναι το Q235B)
S.S. (οι πιο συνηθισμένες βαθμίδες είναι AISI 304, 316, 409, 410, 321,347)
Α.Σ.
|
| Υλικό σωλήνα: |
Κ.Σ. (πιο συνηθισμένη βαθμίδα είναι Α106 Gr.B)
Σ.Σ. (οι πιο συνηθισμένες κατηγορίες είναι TP304, 316, 321, 347)
Α.Σ. (οι πιο συνηθισμένες βαθμίδες είναι T/P5,9,11,22, 91)
|
| * Αυτός ο πίνακας χρησιμοποιείται ως γενικός οδηγός για τις δυνατότητές μας, παρακαλώ επικοινωνήστε μαζί μας για τυχόν άλλες προσαρμοσμένες περιπτώσεις. |
Εφαρμογή
Βιομηχανία ηλεκτρικής ενέργειας
- Υπερθέρμανση και επαναθέρμανση λέβητα: Με εξαιρετική αντοχή σε υψηλές θερμοκρασίες και διάβρωση, αντέχουν στην διάβρωση από ατμό για να βελτιώσουν την αποτελεσματικότητα της μεταφοράς θερμότητας για την παραγωγή ατμού υψηλής θερμοκρασίας.
- Οικονομητές: Αύξηση της περιοχής απορρόφησης θερμότητας για την ανάκτηση της θερμότητας από τα καυσαέρια, βελτίωση της θερμικής απόδοσης του λέβητα.
Πετροχημική βιομηχανία
- Φούρνοι: Εφαρμόζεται σε ακτινοβολούμενα και συγκεντρωτικά τμήματα των καυστήρων θέρμανσης, που λειτουργούν σταθερά υπό υψηλές θερμοκρασίες, πίεση και διαβρωτικά μέσα για τη θέρμανση υγρών διαδικασίας.
- Φούρνοι θέρμανσης και επεξεργασίας θερμότητας: Χρησιμοποιείται ως θέρμανση, αντέχει στην διάβρωση των καυσαερίων υψηλής θερμοκρασίας για να εξασφαλίσει σταθερή θέρμανση για την επεξεργασία μετάλλων.
Βιομηχανία χαρτιού
- Μηχανές διάτρησης χάλυβα: Λειτουργία ως θερμαντικά στοιχεία σε περιβάλλοντα υψηλής θερμοκρασίας και υψηλής αλκαλικότητας για τη διευκόλυνση της μαγειρικής της χαρτοπολτού και τη βελτίωση της αποδοτικότητας της παραγωγής.
- Εξοπλισμός στεγνώσεως με ατμό: Μεταφορά θερμότητας ατμού σε ξηρό χαρτί γρήγορα, βελτιώνοντας την ποιότητα του προϊόντος.
Άλλα Πεδία
- Επεξεργασία τροφίμων: Χρησιμοποιείται σε εξοπλισμό θέρμανσης για ψήσιμο, ατμό και ξήρανση για τη διατήρηση της ποιότητας των τροφίμων.
- Αεροδιαστημική: Εφαρμόζεται σε κατασκευαστικά στοιχεία που απαιτούν υψηλή απώλεια θερμότητας, αξιοποιώντας δομές πτερυγίων για τη βελτίωση της θερμικής απόδοσης στους κινητήρες αεροσκαφών και στα συναφή μέρη.
