Αρχική Σελίδα Προϊόντα Τύπος πτερύγας

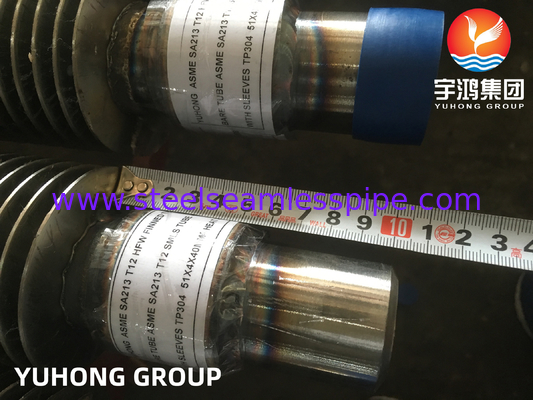

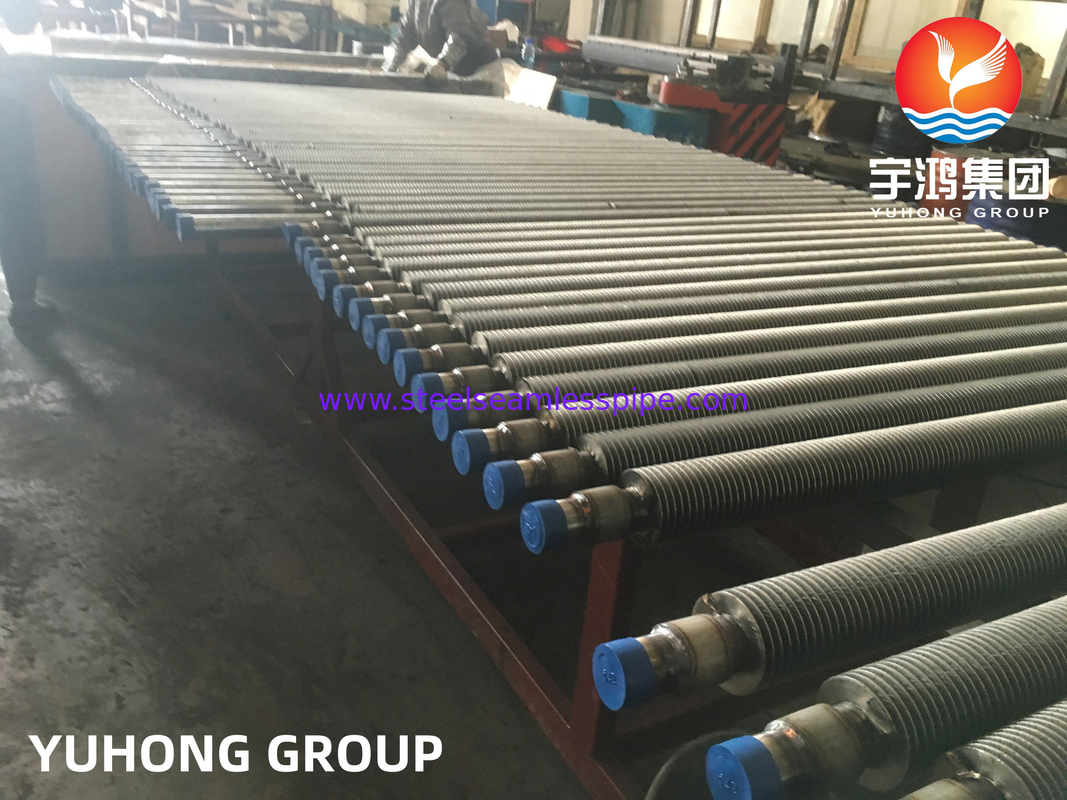

Σωλήνας με πτερύγια HFW ASTM A213 T12 από κράμα ανοξείδωτου χάλυβα Βασικός σωλήνας TP304 Πτερύγια για εργοστάσιο παραγωγής ενέργειας

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	YUHONG
Πιστοποίηση:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Αριθμό μοντέλου:	ΑΣTM A213

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1000 κιλά
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Κουτί από πλαστικό ξύλο/Κουτί από σίδηρο/Κουτί με πλαστικό κάλυμμα
Χρόνος παράδοσης:	10 ημέρες
Όροι πληρωμής:	Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς:	500 τόνοι το μήνα

Επικοινωνία

Όλα τα Προϊόντα

Χάλυβας (290)

Άνευ ραφής σωλήνας ανοξείδωτου (277)

Διπλός σωλήνας ανοξείδωτου (127)

Διπλός σωλήνας ανοξείδωτου (29)

Τύπος βελόνας (107)

Τύπος πτερύγας (631)

θερμοανταλλάκτης (17)

σωλήνας ανταλλακτών θερμότητας (424)

Συσκευή σωλήνα ανταλλακτήρα θερμότητας (37)

Ανταλλάκτης θερμότητας Tubesheet (116)

διάφραγμα ανταλλακτών θερμότητας (36)

Ψυκτικό αέρα (8)

Κύπελλο πίεσης (4)

ενωμένος στενά ανοξείδωτο σωλήνας (57)

Ενωμένος στενά ανοξείδωτο σωλήνας (114)

Σωλήνας κραμάτων νικελίου (261)

Σωλήνας κραμάτων νικελίου (79)

Σωλήνας κραμάτων χαλκού (227)

Σωλήνας χάλυβα κραμάτων (184)

Σωλήνας τιτανίου (10)

φωτεινός ανοπτημένος σωλήνας (153)

Σωλήνας λεβήτων (145)

συναρμολόγηση χάλυβα (804)

Φλάντζα χάλυβα (590)

Άλλα (391)

Εξαρτήματα Επένδυσης (7)

Λεπτομερής Περιγραφή Προϊόντος

Type:	Fined Tube	Name:	HFW Finned Tube
Standard:	ASTM A213	FPI:	3-25mm

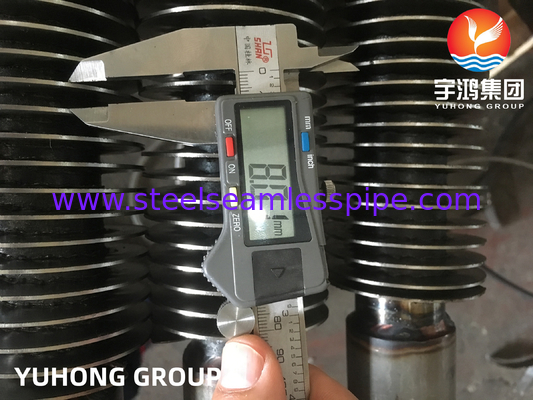

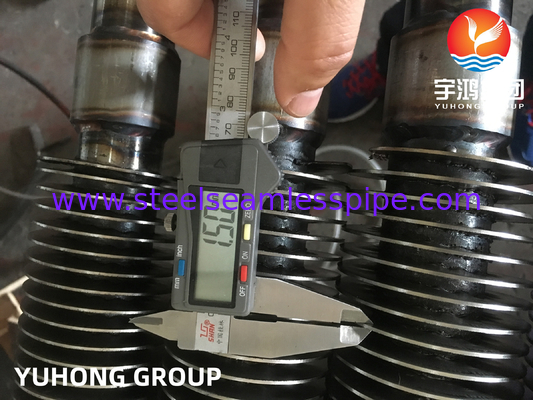

Fin Height:	5-30mm	Application:	Power Plant
Επισημαίνω:	Τύπος από ανοξείδωτο χάλυβα TP304 , Σωλήνες HFW από κραματοποιημένο χάλυβα , Ηλεκτρικό σταθμό HFW Fined Tube

Τύπος με φτερούγες HFW ASTM A213 T12 Τύπος βάσης από κράμα ανοξείδωτου χάλυβα TP304 Φτερούγες για εργοστάσια παραγωγής ηλεκτρικής ενέργειας

Αυτή η διαμόρφωση σωλήνων με πτερύγια από συγκολλημένο χάλυβα μπορεί να χρησιμοποιηθεί σε σχεδόν κάθε εφαρμογή ανταλλακτή θερμότητας και είναι ιδιαίτερα κατάλληλη για εφαρμογές υψηλής θερμοκρασίας και υψηλής πίεσης. The important features of this configuration are the efficient and effective connection of the fin to the tube under all temperature and pressure conditions and the ability to withstand high temperatures on the fin side.

Ένα συνεχές ελικοειδές πτερύγιο συνδέεται με το σωλήνα βάσης με υψηλής συχνότητας συγκόλληση ηλεκτρικής αντίστασης, προκειμένου να παρέχεται αποτελεσματική και θερμικά αξιόπιστη σύνδεση.

Κύρια χημική σύνθεση (%)

Αξία	Ονομασία UNS	Γ	Μ	Π	S	Ναι.
Τ2	Κ11547	0.10 ∙0.20	0.30 ∙0.61	0.025	0.025Β	0.10 ∙0.30
Τ5	Κ41545	0.15	0.30 ∙0.60	0.025	0.025	0.5
Τ5β	Κ51545	0.15	0.30 ∙0.60	0.025	0.025	1.00 ∙2.00
T5c	Κ41245	0.12	0.30 ∙0.60	0.025	0.025	0.5
Τ9	K90941	0.15	0.30 ∙0.60	0.025	0.025	0.25 ∙1.00
Τ11	Κ11597	0.05 ∙0.15	0.30 ∙0.60	0.025	0.025	0.50 ̇1.00
T12	Κ11562	0.05 ∙0.15	0.30 ∙0.61	0.025	0.025Β	0.5
Τ17	K12047	0.15 ∙0.25	0.30 ∙0.61	0.025	0.025	0.15 ∙0.35
Τ21	Κ31545	0.05 ∙0.15	0.30 ∙0.60	0.025	0.025	0.50 ̇1.00
Τ22	Κ21590	0.05 ∙0.15	0.30 ∙0.60	0.025	0.025	0.5
Τ23	Κ40712	0.04 ∙0.10	0.10 ∙0.60	0.03	0.01	0.5
T24	K30736	0.05 ∙0.10	0.30 ∙0.70	0.02	0.01	0.15 ∙0.45
Τ36	Κ21001	0.10 ∙0.17	0.80 ̇1.20	0.03	0.025	0.250.50
Τ91	K90901	0.07 ∙0.14	0.30 ∙0.60	0.02	0.01	0.20 ∙0.50
Τ92	K92460	0.07 ∙0.13	0.30 ∙0.60	0.02	0.01	0.5
T122	Κανονισμός (ΕΚ) αριθ.	0.07 ∙0.14	0.7	0.02	0.01	0.5
Τ911	Κ91061	0.09 ∙0.13	0.30 ∙0.60	0.02	0.01	0.10 ∙0.50

Η διαδικασία κατασκευής των σωλήνων πτερυγίων HFW

1Προετοιμασία πρώτης ύλης
Επιλέξτε σωλήνες βάσης κατάλληλων υλικών και προδιαγραφών, σύμφωνα με τα σενάρια εφαρμογής και τις απαιτήσεις απόδοσης..
Τα υλικά πτερυγίων περιλαμβάνουν συνήθως κράμα, χάλυβα άνθρακα, ανοξείδωτο χάλυβα.Τα πτερύγια από ανοξείδωτο χάλυβα λειτουργούν καλά σε περιβάλλοντα με υψηλές απαιτήσεις αντοχής στη διάβρωσηΤο σχήμα και το μέγεθος των πτερυγίων πρέπει επίσης να καθορίζονται σύμφωνα με τις απαιτήσεις σχεδιασμού.
2. Σχηματισμός πτερυγίων
Μέθοδος απομόνωσης: Χρησιμοποιήστε μια τρύπα και το πετράδι για να καθαρίσετε το υλικό πτερυγίου στο απαιτούμενο σχήμα και μέγεθος.
Μέθοδος κύλισης: Συνεχώς στρογγυλοποίηση μεταλλικών ταινιών σε σχήματα πτερυγίων με ειδικό εξοπλισμό στρογγυλοποίησης.
3. Υψηλής συχνότητας συγκόλληση (HFW)
(1).Τοποθέτηση του σωλήνα βάσης και των πτερυγίων
Μεταφέρετε το προετοιμασμένο σωλήνα βάσης στο σταθμό συγκόλλησης μέσω μιας συσκευής τροφοδοσίας και ταυτόχρονα, με ακρίβεια, τοποθετήστε τα πτερύγια στο σωλήνα βάσης σε μια ορισμένη απόσταση και γωνία.
(2).Αύξητη συχνότητα θέρμανσης με επαγωγή
Χρησιμοποιήστε μια τροχιά επαγωγής υψηλής συχνότητας για να θερμάνετε το σημείο επαφής του σωλήνα βάσης και των πτερυγίων.
(3) Εφαρμογή πίεσης για συγκόλληση
Κατά τη διάρκεια της θέρμανσης, εφαρμόστε μια ορισμένη πίεση στα πτερύγια μέσω μιας μηχανικής συσκευής ώστε τα πτερύγια να έρχονται σε στενή επαφή με τον υπόγειο σωλήνα.
4. Κόψιμο σε μήκος
Σύμφωνα με τις πραγματικές απαιτήσεις χρήσης, κόψτε τους συγκολλημένους σωλήνες πτερυγίων σε καθορισμένα μήκη χρησιμοποιώντας εξοπλισμό κοπής.
5. Επεξεργασία επιφάνειας (προαιρετική)
