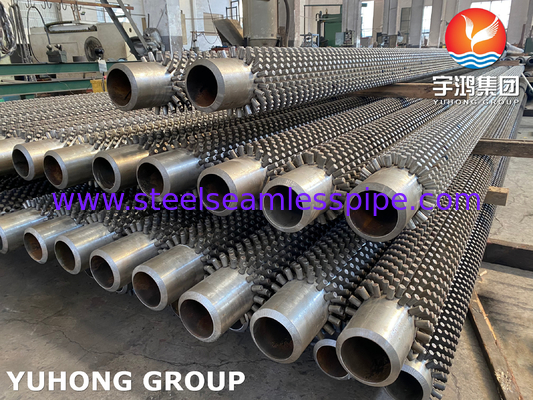

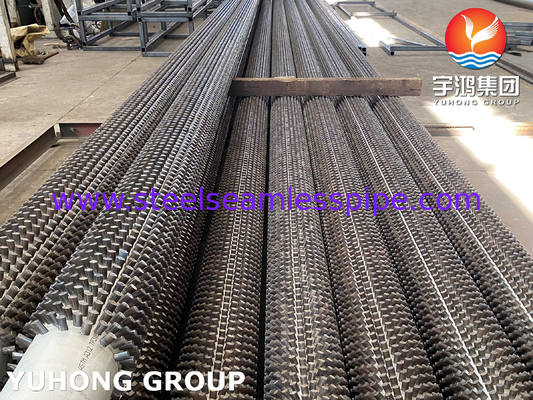

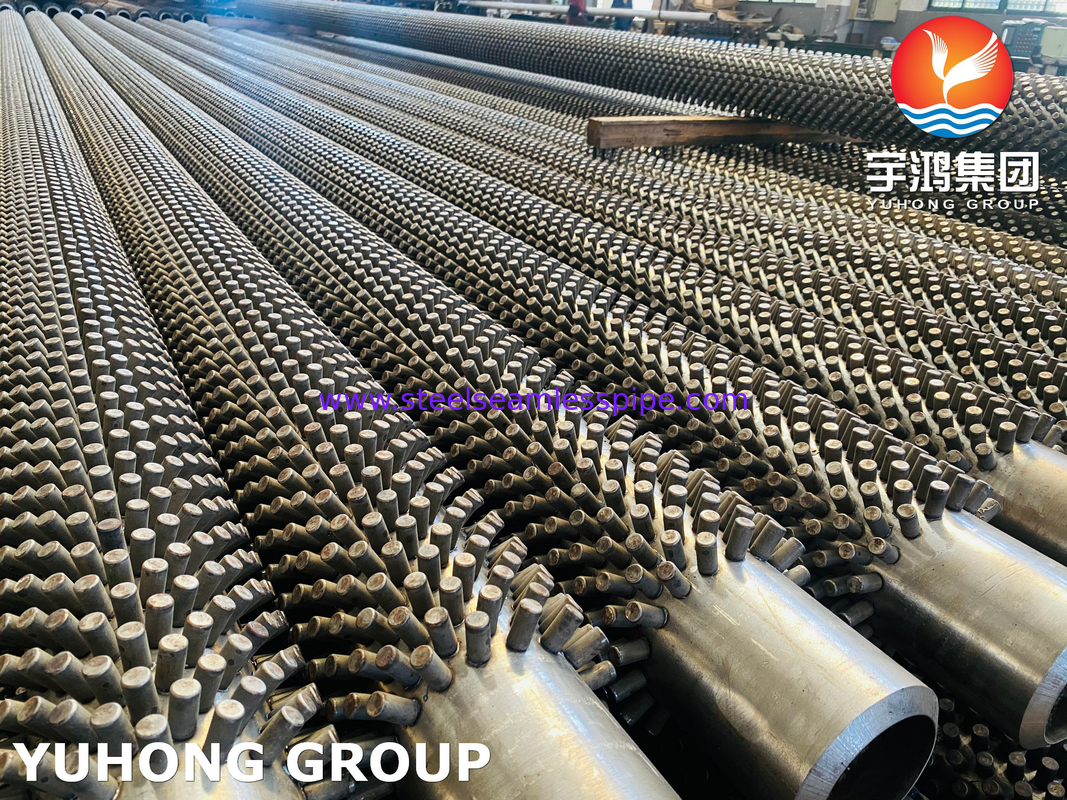

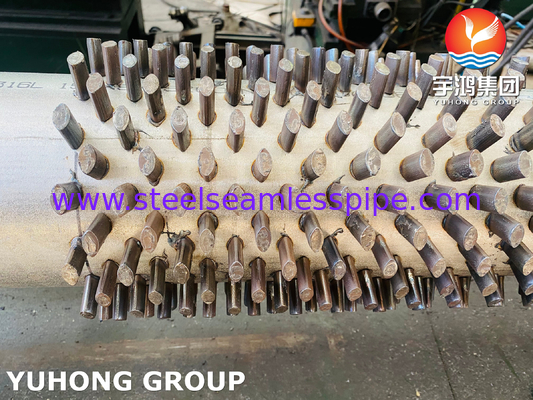

Εφαρμογή σε φούρνο σωλήνων HFW

Εφαρμογή σε φούρνο σωλήνων HFW

HFW Solid Fined Tubes (Σκληροί σωλήνες με νιφάδες) συντομογραφία για High Frequency Welded Helical Spiral Solid Fined Tube (Σκληρός σωλήνας με νιφάδες)

Οι ελικοειδείς φτερωτοί σωλήνες παρέχουν στον σχεδιαστή υψηλή θερμική απόδοση και συμπαγές σχεδιασμό λύσεων για μια ολόκληρη σειρά από ανταλλάκτες θερμότητας όπου χρησιμοποιούνται καθαρά καυσαέρια.Οι ελικοειδείς σωλήνες με πτερύγια κατασκευάζονται τόσο σε στερεό όσο και σε κλωστοειδές τύπο..

Οι ελικοειδείς στερεοί φτερωτοί σωλήνες κατασκευάζονται με ελικοειδές τυλίγμα συνεχούς λωρίδας φτερούγα σε σωλήνα.Το πτερύγιο περιστρέφεται γύρω από το σωλήνα και συνεχής συγκόλλησηΗ λωρίδα πτερυγίου περιστρέφεται σπειροειδώς στον σωλήνα και συγκολλείται συνεχώς με ηλεκτρική διαδικασία υψηλής συχνότητας στον υπόγειο σωλήνα κατά μήκος της σπειροειδούς ρίζας.Η λωρίδα πτερυγίου που κρατείται υπό ένταση και περιορίζεται πλευρικά καθώς σχηματίζεται γύρω από το σωλήνα, εξασφαλίζοντας έτσι ότι η ταινία έρχεται σε ισχυρή επαφή με την επιφάνεια του σωλήνα βάσης.με τη χρήση της διαδικασίας συγκόλλησης με τόξο αερίου μετάλλου.

Για ένα δεδομένο μέγεθος σωλήνα ή σωλήνα, η επιθυμητή επιφάνεια μεταφοράς θερμότητας ανά μονάδα μήκους σωλήνα μπορεί να ληφθεί με τον προσδιορισμό του κατάλληλου ύψους πτερύγων,πάχος πτερυγίου και/ή αριθμός πτερυγίων ανά μέτρο μήκους.

Στερεός σωλήνας με νιφάδες HFW

Αυτή η διαμόρφωση σωλήνων με πτερύγια από συγκολλημένο χάλυβα μπορεί να χρησιμοποιηθεί για οποιαδήποτε πρακτική εφαρμογή εναλλάκτη θερμότητας και είναι ιδιαίτερα κατάλληλη για εφαρμογές υψηλής θερμοκρασίας και υψηλής πίεσης.Τα σημαντικά χαρακτηριστικά αυτής της διαμόρφωσης είναι η αποτελεσματικότητα, αποτελεσματική δέσμευση του πτερυγίου στον σωλήνα σε όλες τις συνθήκες θερμοκρασίας και πίεσης και ικανότητα αντοχής σε υψηλές θερμοκρασίες στην πλευρά του πτερυγίου.

Ένα συνεχές ελικοειδές πτερύγιο συνδέεται με το σωλήνα βάσης με υψηλής συχνότητας ηλεκτρική συγκόλληση αντίστασης, προκειμένου να παρέχεται αποτελεσματική και θερμικά αξιόπιστη σύνδεση.

Τεχνικές λεπτομέρειες/Προσωπικές λεπτομέρειες του σωλήνα βάσης

Διάμετρος σωλήνα: 20 mm OD Min έως 219 mm OD Max.

Δύψος σωλήνα: ελάχιστο 2 mm έως 16 mm

Υλικό σωλήνων: Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα χάλυβα, χάλυβα Corten, διπλό χάλυβα, υπερ-διπλό χάλυβα, Inconel, χάλυβα υψηλής χρωμικής περιεκτικότητας, χάλυβα υψηλής χρωμικής περιεκτικότητας, χάλυβα CK 20 και ορισμένα άλλα υλικά.

Λεπτομέρειες

Δύψος πτερύγων: Min. 0,8 mm έως Max.

Υψόμετρο πτερύγων: Min 0,25 ̊ (6,35 mm) έως Max.1.5" (38 mm)

Δυσσωρευτότητα πτερύγων: Min 43 πτερύγια ανά μέτρο έως Max. 287 πτερύγια ανά μέτρο

Υλικό: Χάλυβας άνθρακα, χάλυβας ανοξείδωτου χάλυβα, χάλυβας κράματος, χάλυβας κορτέν, διπλού χάλυβα και χάλυβας ενσωμάτωσης.

Για μια γρήγορη προσφορά, plz στείλτε με την ακόλουθη απαίτηση:

Αριθμός τεμαχίων,

Τύπος βάσης: Διαμέτρου, πάχους, μήκους και προδιαγραφές υλικού.

Πτερύγια: προδιαγραφές υλικού, τύπος (στερεό ή τραμμένο), ύψος, πάχος, διαστήματα, μήκος πτερύγων και μη πτερύγων.

Χρόνος παράδοσης απαιτείται.

Κλειδιά λέξεων: Σωλήνες με πτερύγια, Σωλήνες με πτερύγια, Σωλήνες με ελικοειδή πτερύγια, Σωλήνες με στερεά πτερύγια, Σωλήνες με πτερύγια, Σωλήνες με πτερύγια, Tubos Aletados
