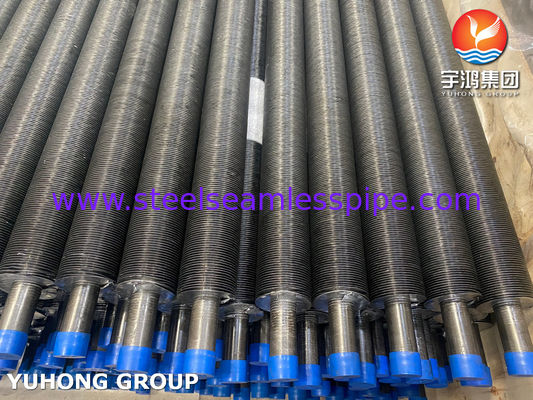

Εγκατασκευασμένος σωλήνας φτερωτών τύπου G από χάλυβα άνθρακα ASTM A210 κλάση A1 Al 1060

Χάλυβα άνθρακαΕνσωματωμένος σωλήνας πτερυγίου τύπου G ASTM A210 βαθμός A1 Al 1060

Σύνοψη:

Ο σωλήνας με νιφάδες τύπου G είναι ένα σημαντικό μέρος του εναλλάκτη θερμότητας, ιδίως ο σωλήνας με νιφάδες από αλουμίνιο, ο οποίος είναι ελαφρύς και εύκολος στην κατασκευή.και χρησιμοποιείται συνήθως σε συσκευές ανταλλαγής θερμότητας.

Το κύριο χαρακτηριστικό του σχεδιασμού των σωλήνων Embedded Fin περιλαμβάνει το πτερύγιο που εισάγεται και συγκολλείται σε μια ελικοειδή αυλή που κόβεται στους σωλήνες.

Τα ενσωματωμένα πτερύγια είναι πιο κατάλληλα για χρήση σε υψηλό θερμικό κύκλο ή υψηλές θερμοκρασίες και όπου η πλευρά του πτερύχου θα υποβάλλεται σε τακτικό καθαρισμό.Αυτός ο τύπος πτερύγας έχει ένα σημαντικό περιορισμό που είναι η ανάγκη για ένα ελάχιστο πάχος τοίχου 1Ωστόσο, το πτερύγιο τύπου G μπορεί να αντέξει θερμοκρασίες έως 400 ° C και μπορεί να ενσωματώσει πτερύγια χάλυβα άνθρακα για καλύτερη αγωγιμότητα.

Συστήματα κατασκευής

Συγκεκριμένα, ο σωλήνας πτερυγίου τύπου G είναι ένας σπειροειδής αυλακώνας με ένα ορισμένο πλάτος και βάθος που προεπεξεργάζεται στον χάλυβα σωλήνα και στη συνέχεια η ταινία αλουμινίου ενσωματώνεται στον χάλυβα σωλήνα στον εξοπλισμό.Κατά τη διάρκεια της διαδικασίας τυλίγματος, λόγω μιας ορισμένης δύναμης προ-σφίξης, η ταινία χάλυβα θα τσιμπήσει σφιχτά στο σπειροειδή αυλάκι, εξασφαλίζοντας έτσι μια ορισμένη περιοχή επαφής μεταξύ της ταινίας χάλυβα και του χάλυβα σωλήνα.

Προκειμένου να αποφευχθεί η αναπήδηση και η πτώση της ταινίας από χάλυβα, τα δύο άκρα της ταινίας πρέπει να συγκολληθούν στον χάλυβα σωλήνα.θα πρέπει να υπάρχει μια ορισμένη αντίδραση μεταξύ της ταινίας χάλυβα και του σπειροειδούς αυλαίουΕάν η αντίδραση είναι πολύ μικρή για να δημιουργήσει παρεμβολή, η διαδικασία ενσωμάτωσης είναι δύσκολο να προχωρήσει ομαλά.

Επιπλέον, η στρογγυλεμένη ζώνη από χάλυβα θα έχει πάντα μια ορισμένη απόκλιση, ως εκ τούτου, η ζώνη από χάλυβα και η κάτω επιφάνεια του σπειροειδούς αυλαίου δεν μπορούν να ενωθούν καλά.Η ενσωμάτωση πτερυγίων μπορεί να γίνει σε γενικό εξοπλισμό, και το κόστος δεν είναι υψηλό.

Α210 Τάξη Α1 Χημική σύνθεση

Μηχανικές ιδιότητες

Τύπος G Ενσωματωμένος φτερωτός σωλήνας:

Υλικό πυρήνα σωλήνα:
1Χάλυβα άνθρακα: A179, A192, SA210 Gr A1/C, A106 Gr B
2Ατσάλι από ανοξείδωτο χάλυβα: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. Χαλκός: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi90/10

Υλικό πτερυγίων:
1Αλουμίνιο (Allu.1100, Alu.1060)
2- Χάλκινο.
3Ατσάλι

Τύπος πτερυγίου: στερεό επίπεδο
Τύπος σωλήνα πτερυγίου: Τύπος G ενσωματωμένος
Εξωτερική διάμετρος (OD): 16 mm Min~50.8 mm Max.
μήκος του σωλήνα: έως 18 000 mm.
Υψόμετρο πτερυγίου: 16,5 mm μέγιστο.
Δύψος πτερύγων: γενικά 0,4 mm ~ 0,6 mm
Περικύκλωμα πτερύγων: 2.1 mm ελάχιστο (12FPI)
Προστασία επιφάνειας: Και τα δύο γυμνά άκρα πρέπει να είναι από ψευδάργυρο ή αλουμίνιο μεταλλωμένο με επικάλυψη με σύστημα ηλεκτροκηλίδας.
Συσκευές: Κουτιά στήριξης σωλήνων, σφιγκτήρες ή κούτες διαχωρισμού (υλικά: αλουμίνιο, ψευδάργυρος και ανοξείδωτο χάλυβα).

Εφαρμογές

- Φαρμακευτικό εξοπλισμό
- Χημικός εξοπλισμός
- Εξοπλισμός θαλάσσιου νερού
- Ανταλλάκτες θερμότητας
- Κοντενσέρες.
- Βιομηχανία πολτού και χαρτιού
-Εταιρείες γεωτρήσεις πετρελαίου εκτός ακτής
-Γεννήτρια ενέργειας
- Πετροχημικά
- Επεξεργασία αερίων
