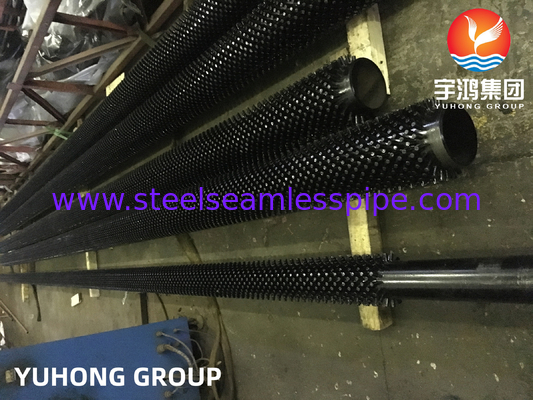

ASTM A335 Gr. P5 P9 P11 P22 Σωλήνες με φτερούγες από κραματοποιημένο χάλυβα, σωλήνες Aletados
Αυτή η σελίδα είναι σχετικά με ASTM A335 Gr. P5 P9 P11 P22 σιδερένια σωλήνα πτερυγίου από κράμα χάλυβα, σιδερένια σωλήνες πτερυγίου με γενικό υλικό άνθρακα / κράμα / ανοξείδωτο χάλυβα, πουλάμε αυτούς τους σωλήνες πτερυγίου σε πολλά χρόνια.
Ομάδα YUHONGμπορεί να κάνει είδη βιομηχανικών έργων καιΌλα τα προϊόντα μας είναι εγχώριων προμηθειών, αναπτύσσονται και παράγονται,Αυτό σημαίνει ότι οι πελάτες μας έχουν εύκολη πρόσβαση στα προϊόντα που χρειάζονται για την εφαρμογή τους.n.

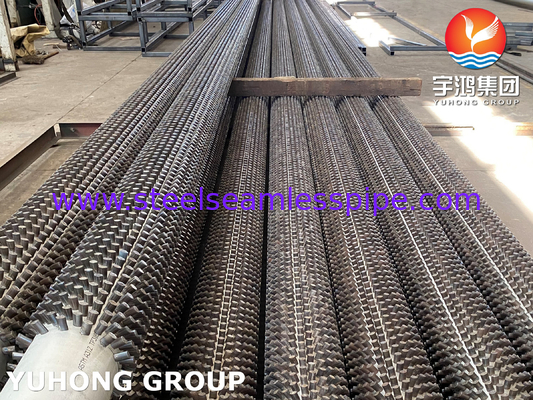

Προδιαγραφές για διάφορους τύπους φτερωτών σωλήνων
| Τύπος |
Περιγραφή |
Βάση σωλήνα |
Προδιαγραφή πτερυγίου (mm) |
| Υπερβολική δόση (mm) |
Σφαιρίδιο πτερυγίου |
Υψόμετρο πτερυγίου |
Σφιχτό πτερύγιο |
| Ενσωματωμένο |
Τύπος φτερωτών σωλήνων G |
16-63 |
2.1~5 |
< 17 |
-Τίποτα.4 |
| Άλλες συσκευές |
Μεταλλικά συνδυασμένα μεμονωμένων μετάλλων |
8-51 |
1.6~10 |
< 17 |
0.2-0.4 |
| Τύπος φτερωτών σωλήνων τύπου T |
10-38 |
0.6~2 |
< 1.6 |
-Τίποτα.3 |
| Τύποι από μπαμπού, κυματοειδή |
16-51 |
8.0~30 |
< 2.5 |
/ |
| Τραύμα |
Τύπος φτερούγων I/kl/ll |
16-63 |
2.1~5 |
< 17 |
-Τίποτα.4 |
| Διάταξη |
Σωλήνες πτερυγίων |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Τύπος U |
Τύπος U |
16-38 |
/ |
/ |
/ |
| Εξεργασία με συγκόλληση |
Τύπος πτερυγίου συγκόλλησης HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Τύπος φτερωτών σωλήνων H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Τύπος με σφραγισμένο πτερύγιο |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Υλικό σωλήνα:Υλικά Χάλυβα άνθρακα, Χάλυβα κράματος(P5,P9,P11, P22)Ατσάλι από ανοξείδωτο χάλυβα και ανθεκτικός στη διάβρωση χάλυβας κλπ..
ΤεχνουργήματαΕφαρμόζονται στον θάλαμο σύσφιξης του καυστήρα στο πετροχημικό τομέα για την αύξηση του συντελεστή μεταφοράς θερμότητας στην πλευρά καπνίσματος.Οι σφραγισμένοι σωλήνες είναι δύο ή τρεις φορές το τετράγωνο των ελαφρών σωλήνων και λόγω της χρήσης των σφραγισμένων σωλήνων, η θερμή αντοχή μπορεί να επιτευχθεί το ίδιο με την ακτινοβολία στο λογικό σχέδιο.
Γενικές προδιαγραφές
Μέγεθος σωλήνα/σωλήνα βάσης: Min 2 Nb έως Max 8 Nb σωλήνα
(Α106GrB, A335 P11, P22, P5, P9, A312, TP304, TP310S, TP316H, TP321H, TP347H.)
Υψόμετρος στύλου: Min 0,5 ′′ (12,7 mm) έως Max 2,5 ′′ (63,5 mm)

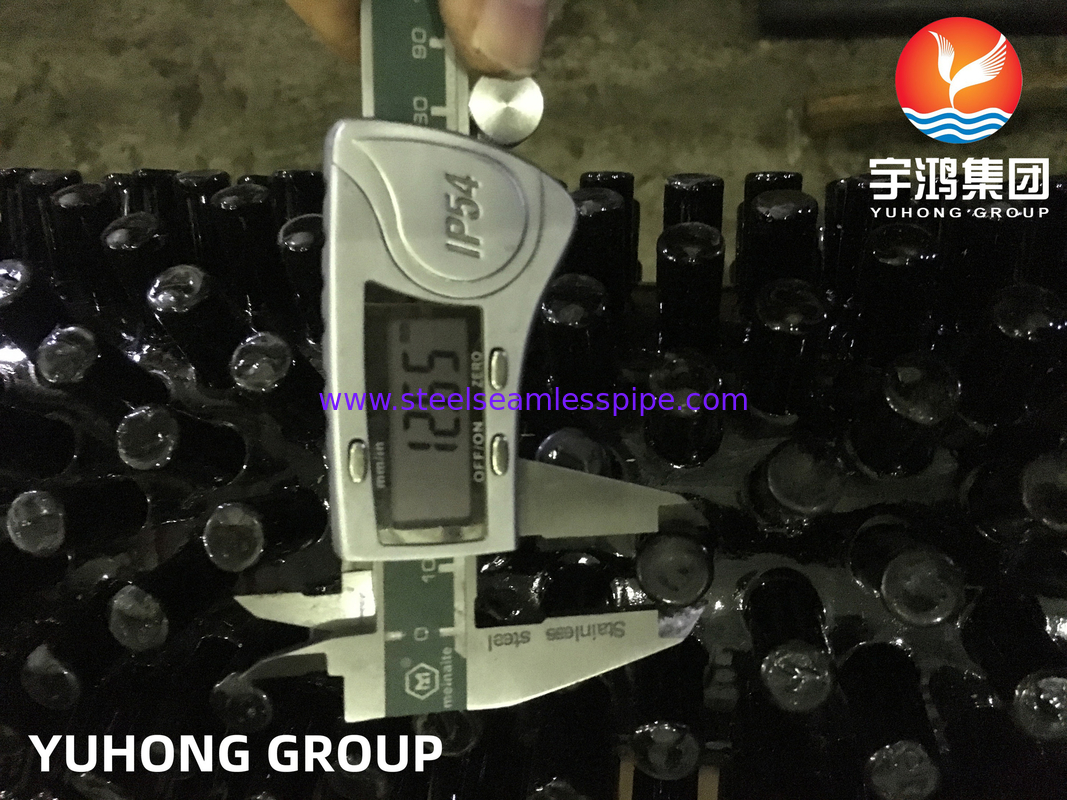

Διάμετρος πριόνου: Το τυποποιημένο μέγεθος είναι κυκλικό για την παρατεταμένη μερίδα 0,5 ′′ (12,7 mm) (ή μπορεί να αλλάξει ανάλογα με τις απαιτήσεις του πελάτη)
Διαχωρισμός σταυρών: 0.625 ̊ (15.875 mm) ή 63 σταυροί ανά επίπεδο ανά μέτρο (ή μπορεί να αλλάξει ανάλογα με τις απαιτήσεις του πελάτη)
Δάχος4-20mm ή άλλα

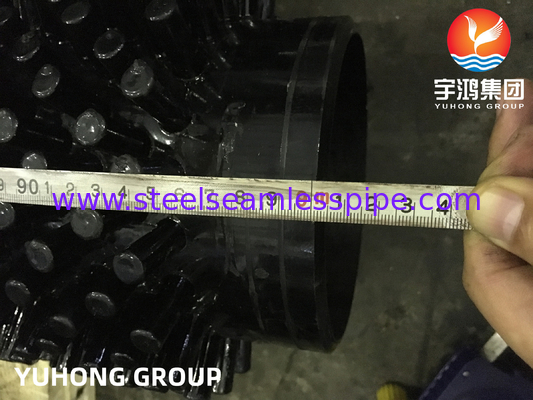

Χωρίς περιοχή πτερύγων και στις δύο πλευρές: ως αίτημα και σχέδιο του πελάτη
Λεπτομέρειες του σωλήνα ASTM A335 P9 S50400
ΑΣΤΜ Α335Η παρούσα προδιαγραφή καλύπτει τον ονομαστικό τοίχο και τον ελάχιστο τοίχο των αδιάβρωστων σωλήνων από σιδηρούχο κράμα φερριτικού χάλυβα που προορίζονται για λειτουργία σε υψηλές θερμοκρασίες.Φλάνγκ (φλάνγκ)Η επιλογή εξαρτάται από το σχέδιο, τις συνθήκες λειτουργίας, τις μηχανικές ιδιότητες και τα χαρακτηριστικά υψηλής θερμοκρασίας.
Χημική σύνθεση (%) --MAX
| Αξία |
Γ |
Μ |
Π |
Σού |
Ναι. |
Αρ |
Μo |
| P5 |
0.15 |
0.3-0.6 |
0.025 |
0.025 |
0.5 |
4-6 |
0.45-0.65 |
| P9 |
0.15 |
0.3-0.6 |
0.025 |
0.025 |
0.25-1 |
8-10 |
0.9-1.1 |
| P11 |
0.05-0.15 |
0.3-0.6 |
0.025 |
0.025 |
0.5-1 |
1-1. Πάρτε το.5 |
0.44-0.65 |
| P22 |
0.05-0.15 |
0.3-0.6 |
0.025 |
0.025 |
0.5 |
1.9-2.6 |
0.87-1.13 |
Μηχανικές ιδιότητες
| Αξία |
Δυνατότητα τέντωσης, λεπτά |
Δύναμη απόδοσης (0,2% αντιστάθμιση, λεπτό) |
Επεκτάσεις-μήκους |
Δυσκολία μέγιστη |
| P5 P9 P11 P22 |
MPa-585 |
MPa-415 |
30% |
25HRC |
Χαρακτηριστικά του νήματος σωλήνα
1.Ένα ενεργειακά αποδοτικό στοιχείο ανταλλαγής θερμότητας, με υψηλή απόδοση μεταφοράς θερμότητας και υψηλή πίεση ρύθμισης, κατάλληλο για περιοχές υψηλών θερμοκρασιών
2.Χρησιμοποιώντας συγκόλληση αντίστασης τύπου επαφής με συχνότητα ισχύος και συγκόλληση σύντηξης με ανατρεπτική δύναμη
3.Αποδέχεται ζύγιση χωρίς όγκους με δύο πυρσούς μετάλλου.
4.Η συγκόλληση των σωλήνων είναι μια μηχανική-ηλεκτρική ολοκληρωμένη συγκόλληση.Η λειτουργία είναι απλή και αξιόπιστη,με σταθερή και βολική απόδοση
Σχετικές βιομηχανίες
1Βιομηχανία πετρελαίου- Δεν ξέρω.
2Μεταλλουργία
3.Κεταλλευτές σταθμών παραγωγής ηλεκτρικής ενέργειας
4Συστήματα ανταλλαγής θερμότητας
5Φαρμακευτική βιομηχανία
6.Πετροκχημική βιομηχανία
7Ανακύκλωση της καύσης
