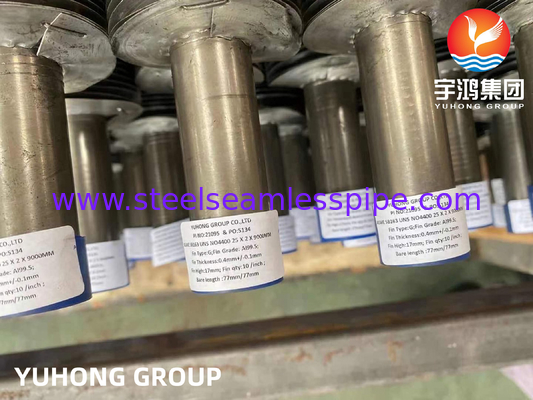

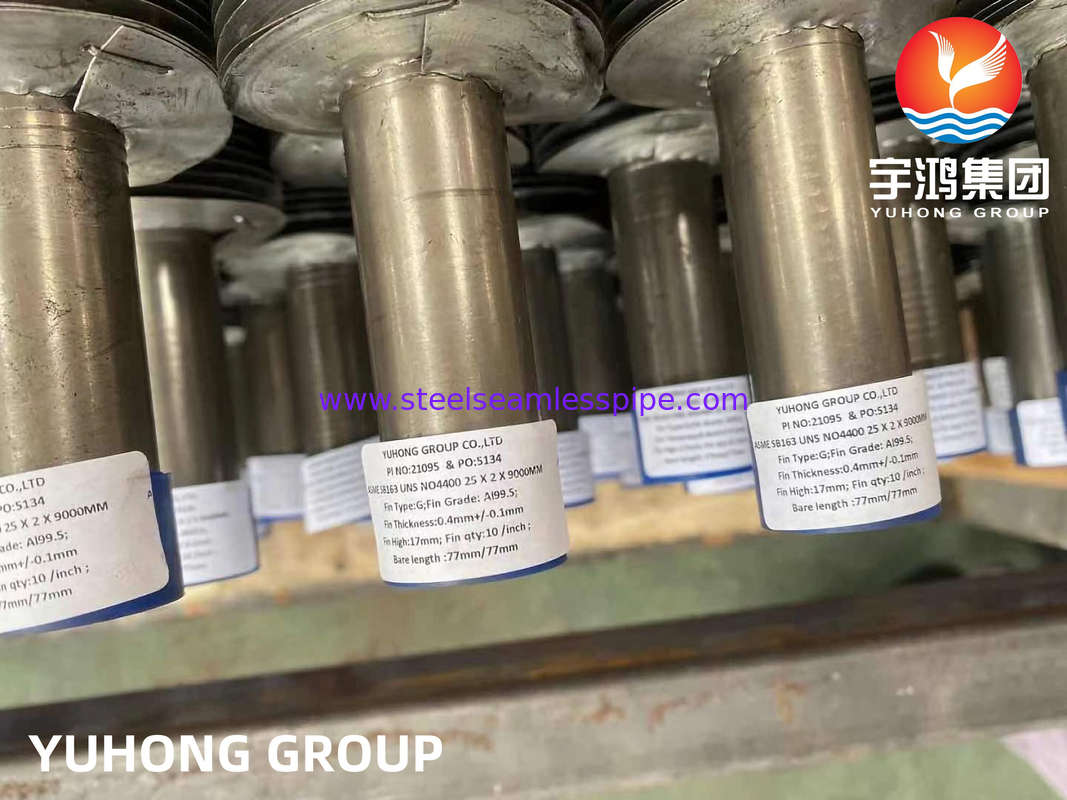

ASME SB163 Ενσωματωμένος σωλήνας τύπου G Monel 400 με πτερύγια με πτερύγια AL
YΟ όμιλος UHONG προμηθεύει πολλά είδη σωλήνων πτερυγίων εδώ και πολλά χρόνια και τα πωλούμε σε περισσότερες από 70 χώρες.
Προδιαγραφές για διάφορους τύπους φτερωτών σωλήνων που προσφέρουμε
| Τύπος |
Περιγραφή |
Βάση σωλήνα |
Προδιαγραφή πτερυγίου (mm) |
| Υπερβολική δόση (mm) |
Σφαιρίδιο πτερυγίου |
Υψόμετρο πτερυγίου |
Σφιχτό πτερύγιο |
| Ενσωματωμένο |
Τύπος φτερωτών σωλήνων G |
16-63 |
2.1~5 |
< 17 |
-Τίποτα.4 |
| Άλλες συσκευές |
Μεταλλικά συνδυασμένα μεμονωμένων μετάλλων |
8-51 |
1.6~10 |
< 17 |
0.2-0.4 |
| Τύπος φτερωτών σωλήνων τύπου T |
10-38 |
0.6~2 |
< 1.6 |
-Τίποτα.3 |
| Τύποι από μπαμπού, κυματοειδή |
16-51 |
8.0~30 |
< 2.5 |
/ |
| Τραύμα |
Τύπος φτερούγων I/kl/ll |
16-63 |
2.1~5 |
< 17 |
-Τίποτα.4 |
| Διάταξη |
Σωλήνες πτερυγίων |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Τύπος U |
Τύπος U |
16-38 |
/ |
/ |
/ |
| Εξεργασία με συγκόλληση |
Τύπος πτερυγίου συγκόλλησης HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Τύπος φτερωτών σωλήνων H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Τύπος με σφραγισμένο πτερύγιο |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Υλικό σωλήνα: Ατσάλι άνθρακα, ανοξείδωτο ατσάλι, κράμα ατσάλι, ατσάλι Corten, διπλό ατσάλι, υπερδιπλό ατσάλι, Inconel, υψηλό χρώμιο υψηλό νικέλιο και ενσωματωμένο, υλικό CK 20 και κάποιο άλλο υλικό.

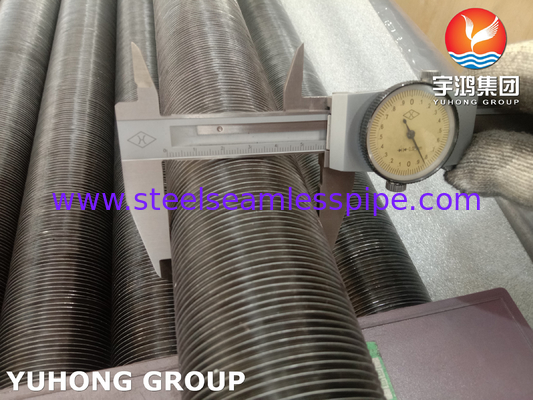

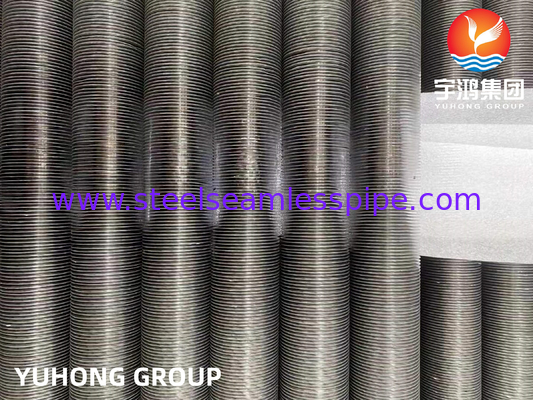

Ενσωματωμένοι σωλήνες πτερυγίωνΕπίσης ονομάζεταιΤύπος G Φινέδες σωλήνεςΤο ενσωματωμένο φτερωτό σωλήνα παρέχει μια τέλεια σύνδεση μεταξύ του πτερύχου και των σωλήνων.Το Embedded Fin σωλήνες κύριο σχεδιασμό είναι ότι μέσω επαγγελματικού εξοπλισμού αυλαία των σωλήνων και πτερύγια εισάγουν πτερύγια σε ελικοειδή αυλαίαΤελικά συνδυάστηκαν το πτερύγιο και οι σωλήνες ως ενδιάμεση.
Πλεονεκτήματα του σωλήνα με πτερύγια τύπου G
Υψηλής απόδοσης
Εύκολη εγκατάσταση
Λιγότερο χώρο απαιτείται
Βελτιστοποιημένη επιφάνεια
Η καλύτερη τεχνολογία που χρησιμοποιήθηκε
Μέση προστασία από τη διάβρωση
Μικρή συντήρηση
Υψηλή μηχανική αντοχή, κλπ.
Ειδικές πληροφορίες για το σωλήνα Monel 400 / NO4400
ASMESB 163Η παρούσα προδιαγραφή καλύπτει αδιάβροχους σωλήνες από νικέλιο και κράματα νικέλιο, όπως φαίνεται στον πίνακα 1, για χρήση σε λειτουργίες συμπυκνωτή και ανταλλακτή θερμότητας.
Το Monel 400 είναι ένα κράμα νικελίου- χαλκού γνωστό για την εξαιρετική αντοχή του στη διάβρωση, ειδικά σε θαλάσσια περιβάλλοντα.που το καθιστά εξαιρετικά επιθυμητό για εφαρμογές στις βιομηχανίες χημικής επεξεργασίαςΤο MONEL 400 παρουσιάζει καλές μηχανικές ιδιότητες και μπορεί εύκολα να κατασκευαστεί και να συγκολληθεί.
Χημική σύνθεση
|
Νικέλιο- χαλκό
Αριθμός UNS NO4400
|
Νι |
Κου |
Φε |
Μ |
Γ (Α) |
Si (A) |
Σού |
| Μονέλ 400 |
63.0 min(B) |
28.0-34.0 |
2.50 το πολύ. |
2 |
0.3 μέγιστο |
0.5 |
0.024 |
Μηχανικές ιδιότητες
| Αριθμός UNS NO4400 |
Δυνατότητα τέντωσης, λεπτά |
Δύναμη απόδοσης (0,2% αντιστάθμιση, λεπτό) |
Επέκταση |
Σκληρότητα Rockwell |
| Άλλες συσκευές |
ksi-70,MPa-483 |
σπι-28, MPa-193 |
0.35 |
/ |
| Απαλλαγή από το άγχος |
ksi-85,MPa-586 |
ψι-55, MPa-379 |
0.15 |
B75 μέγιστο |
Φυσικές Ιδιότητες
| Ιδιότητες |
Μετρική |
Αυτοκρατορική |
| Σφιχτότητα |
80,8 gm/cm3 |
0.318 lb/in3 |
Εφαρμογή
Ραδιενεργοποιητές
Μετατροπές θερμότητας με ψύξη αέρα
Οικονομικοί μηχανισμοί λέβητα
Ηλεκτρικές συσκευές
Ηλεκτρικές συσκευές για την ανάκτηση θερμότητας
Χημικές εγκαταστάσεις, διυλιστήρια πετρελαίου, εργοστάσια καυσίμων και συστήματα HVAC, κλπ.
