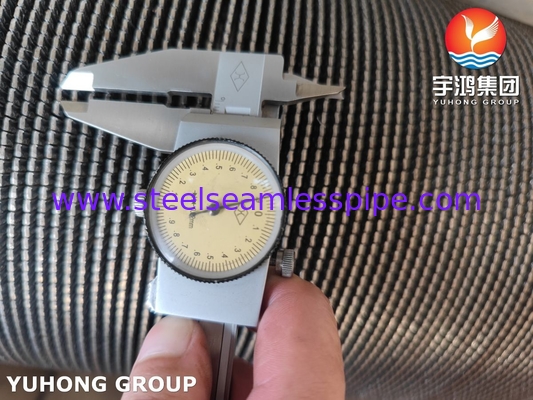

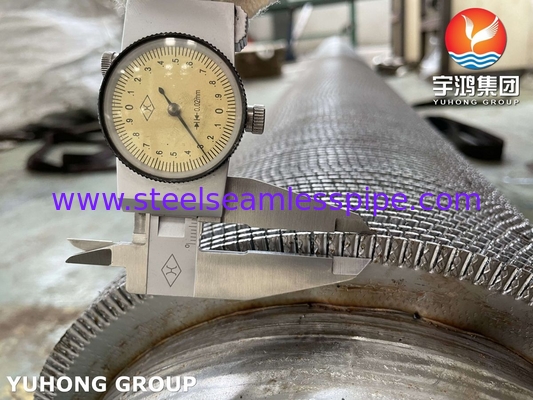

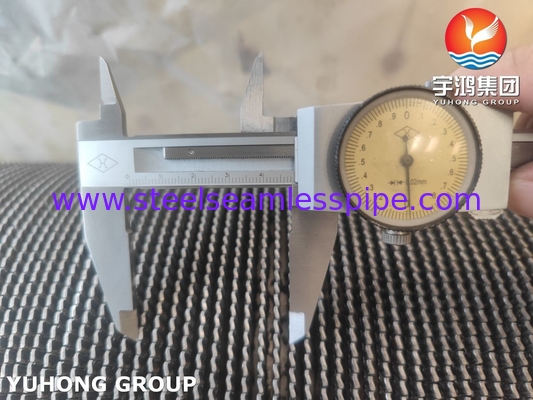

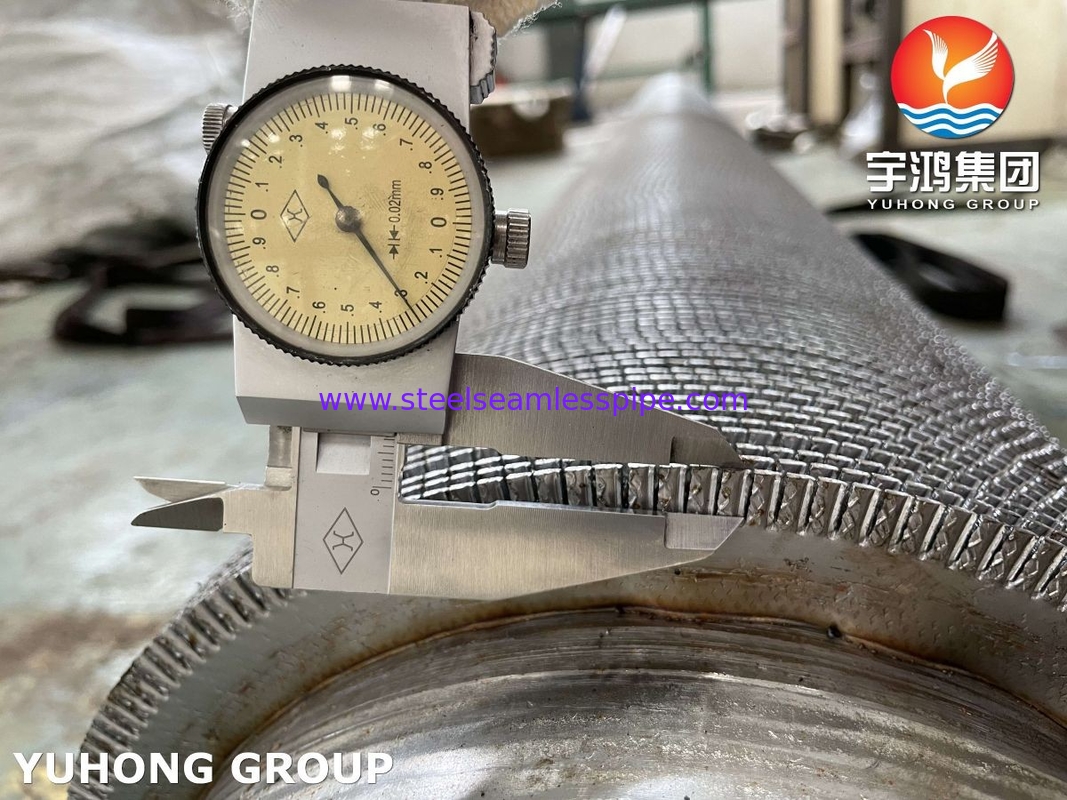

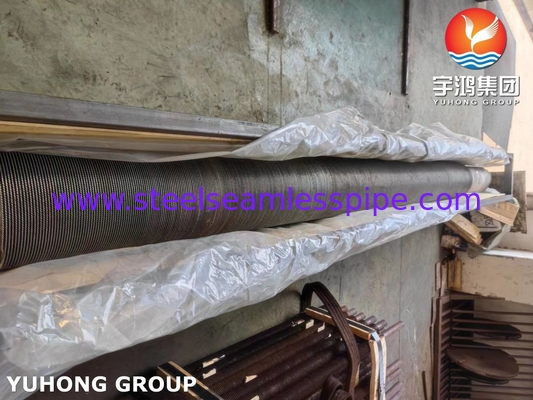

ASTM A312 TP347 SS έκοψε οδοντωτά το?????????? σωλήνα πτερυγίων σωλήνων HFW για τον εξοικονομητή λεβήτων ανταλλακτών θερμότητας
Οι κομμένοι οδοντωτά?????????? σωλήνες, επίσης γνωστοί ως σωλήνες πτερυγίων HFW (υψηλή συχνότητα που ενώνεται στενά), είναι σωλήνες ανταλλακτών θερμότητας που έχουν κόψει οδοντωτά/έχουν κυματίσει τα πτερύγια στην εξωτερική επιφάνεια. Αυτά τα πτερύγια αυξάνουν την αποδοτικότητα μεταφοράς θερμότητας του σωλήνα με τη δημιουργία της αναταραχής στη ρευστή ροή, η οποία προωθεί την καλύτερη μεταφορά θερμότητας από τον τοίχο σωλήνων στο περιβάλλον μέσο.
Οι σωλήνες πτερυγίων HFW κατασκευάζονται χρησιμοποιώντας μια υψηλής συχνότητας ηλεκτρική διαδικασία συγκόλλησης αντίστασης. Αυτή η διαδικασία περιλαμβάνει τη διαμόρφωση και την ένωση των πτερυγίων επάνω στην επιφάνεια σωλήνων χρησιμοποιώντας ένα ηλεκτρικό ρεύμα. Η κομμένη οδοντωτά μορφή των πτερυγίων παρέχει μια μεγαλύτερη επιφάνεια για την ανταλλαγή θερμότητας και βελτιώνει τη γενική απόδοση μεταφοράς θερμότητας.
Μερικά συνήθως χρησιμοποιημένα υλικά για τους κομμένους οδοντωτά?????????? σωλήνες περιλαμβάνουν:
-
Χάλυβας άνθρακα: Ο χάλυβας άνθρακα είναι ένα ευρέως χρησιμοποιημένο υλικό λόγω του υψηλής αντοχής και χαμηλότερου κόστους του. Προσφέρει την καλή αντίσταση στη διάβρωση και μπορεί να αντισταθεί τις υψηλές θερμοκρασίες.
-
Ανοξείδωτο: Το ανοξείδωτο επιλέγεται συχνά για τις άριστες ιδιότητες αντίστασης διάβρωσής του. Είναι κατάλληλο για τις εφαρμογές όπου ο σωλήνας εκτίθεται στα διαβρωτικά περιβάλλοντα ή τις υψηλές θερμοκρασίες.
-
Χαλκός και κράματα χαλκού: Ο χαλκός και τα κράματα χαλκού όπως ο ορείχαλκος προτιμώνται για την υψηλές θερμική αγωγιμότητα και την αντίστασή τους στη διάβρωση. Αυτά τα υλικά χρησιμοποιούνται συνήθως στους ανταλλάκτες θερμότητας και άλλες εφαρμογές που απαιτούν την αποδοτική μεταφορά θερμότητας.
-
Αργίλιο και κράματα αργιλίου: Το αργίλιο και τα κράματα αργιλίου είναι ελαφριά και προσφέρουν την καλή θερμική αγωγιμότητα. Χρησιμοποιούνται συνήθως στις εφαρμογές που απαιτούν το διασκεδασμό θερμότητας, όπως ο κλιματισμός και η ψύξη.
Το συγκεκριμένο υλικό που επιλέγεται για τους κομμένους οδοντωτά?????????? σωλήνες εξαρτάται από τους παράγοντες όπως οι λειτουργούντες όροι, οι θερμικές απαιτήσεις, και το περιβάλλον περιβάλλον. Είναι καλύτερο να συσκεφτεί με έναν ειδικό ή έναν κατασκευαστή για να καθορίσει το καταλληλότερο υλικό για μια συγκεκριμένη εφαρμογή.
| Ενωμένοι στενά ελικοειδείς κομμένοι οδοντωτά?????????? σωλήνες της ομάδας Yuhong |
| Διαδικασία συγκόλλησης |
GMAW |
| Μέγεθος σωλήνων/σωλήνων |
1.00 ″ σε 12,75 ″ έξω από τη διάμετρο |
| Ύψος πτερυγίων |
0,375 ″ σε 1,25 ″ |
| Πλάτος τμήματος πτερυγίων |
5/32 ″ ή 5/16 ″ |
| Πάχος πτερυγίων |
20ga (.035 ″) σε 16ga (.060 ″) |
| Πίσσα πτερυγίων |
1 έως 7 πτερύγια ανά ίντσα |
| Υλικά |
Οποιοσδήποτε υλικός συνδυασμός που να είναι τόξο που ενώνεται στενά μπορεί |
| Μήκος σωλήνων |
Κανένα πρακτικό όριο |
Ποια είναι η διαφορά μεταξύ των ενωμένων στενά στερεών?????????? σωλήνων και των ενωμένων στενά κομμένων οδοντωτά?????????? σωλήνων;
Η κύρια διαφορά μεταξύ τους είναι στο σχέδιο των πτερυγίων.
1. Οι ενωμένοι στενά στερεοί?????????? σωλήνες έχουν τα πτερύγια που είναι στερεά και συνεχή κατά μήκος του μήκους του σωλήνα. Αυτά τα πτερύγια παρέχουν μια μεγάλη επιφάνεια για τη μεταφορά θερμότητας, η οποία μπορεί να βελτιώσει την αποδοτικότητα του ανταλλάκτη θερμότητας. Εντούτοις, τα στερεά πτερύγια μπορούν επίσης να δημιουργήσουν μια υψηλότερη πτώση πίεσης έναντι των κομμένων οδοντωτά πτερυγίων.
2. οι ενωμένοι στενά κομμένοι οδοντωτά?????????? σωλήνες έχουν τα πτερύγια που κόβονται οδοντωτά ή χαράζονται κατά μήκος του μήκους τους. Αυτά τα serrations βοηθούν να αναστατώσουν το στρώμα ορίου και να βελτιώσουν την αποδοτικότητα μεταφοράς θερμότητας. Τα κομμένα οδοντωτά πτερύγια μπορούν επίσης να παρέχουν μια πτώση χαμηλότερης πίεσης έναντι των στερεών πτερυγίων.
Γιατί οι άνθρωποι επιλέγουν τους κομμένους οδοντωτά?????????? σωλήνες;
-
Ενισχυμένη μεταφορά θερμότητας: Serrations στα πτερύγια αυξάνουν τη επιφάνεια του σωλήνα, που επιτρέπει την αποδοτικότερη μεταφορά θερμότητας. Αυτό μπορεί να είναι ιδιαίτερα συμφέρον στις εφαρμογές όπου η ανταλλαγή θερμότητας πρέπει να μεγιστοποιηθεί.
-
Βελτιωμένη ρευστή δυναμική: Serrations βοηθούν να αναστατώσουν τη ρευστή ροή και να προωθήσουν καλύτερα να αναμίξουν, με συνέπεια τη βελτιωμένη αποδοτικότητα μεταφοράς θερμότητας. Αυτό μπορεί να είναι ευεργετικό στις εφαρμογές όπου υπάρχει χαμηλή ρευστή ταχύτητα ή για τα ρευστά με τις φτωχές ιδιότητες μεταφοράς θερμότητας.
-
Πρόληψη συμπύκνωσης: Τα κομμένα οδοντωτά πτερύγια βοηθούν να χωρίσουν την ελασματική ροή, που μειώνει την πιθανότητα της συμπύκνωσης που διαμορφώνει στην επιφάνεια του σωλήνα. Αυτό μπορεί να είναι σημαντικό στις εφαρμογές όπου η συμπύκνωση μπορεί να οδηγήσει στη διάβρωση ή άλλα λειτουργικά ζητήματα.
-
Μειωμένο λέρωμα: Το κομμένο οδοντωτά σχεδιάγραμμα των πτερυγίων μπορεί να βοηθήσει να ελαχιστοποιήσει το λέρωμα που προκαλείται από τη συγκέντρωση του ρύπου, της σκόνης, ή άλλων μορίων στην επιφάνεια του σωλήνα. Αυτό μπορεί να οδηγήσει στη βελτιωμένες απόδοση και την αποδοτικότητα με τον καιρό, καθώς οι ανάγκες συντήρησης και καθαρισμού μειώνονται.
-
Αυξανόμενη δομική δύναμη: Serrations παρέχουν την πρόσθετες ακαμψία και τη δύναμη στο πτερύγιο, που καθιστά την ανθεκτικότερη στη ζημία ή την παραμόρφωση. Αυτό μπορεί να είναι συμφέρον εφαρμογή με την υψηλή πίεση ή τις μηχανικές πιέσεις.
Γρήγορη αναφορά
-
Διαστάσεις: η εξωτερική διάμετρος (OD) και το πάχος τοίχων των σωλήνων. Επιπλέον, διευκρινίστε το μήκος των σωλήνων που απαιτούνται.
-
Υλικό: Διευκρινίστε το υλικό που απαιτείται για τους σωλήνες, όπως ο χάλυβας άνθρακα, το ανοξείδωτο, ή οποιοδήποτε άλλοδήποτε συγκεκριμένο κράμα.
-
Προδιαγραφές πτερυγίων: MaterialState το ύψος πτερυγίων (ή βάθος πτερυγίων), πάχος πτερυγίων, και η πυκνότητα serrations που απαιτείται. Το ύψος πτερυγίων αναφέρεται στην απόσταση από τη ρίζα στην άκρη των πτερυγίων, ενώ το πάχος πτερυγίων είναι το πραγματικό πάχος των πτερυγίων. Η πυκνότητα serrations αναφέρεται στον αριθμό κομμένων οδοντωτά σημείων ανά μήκος μονάδων της επιφάνειας πτερυγίων.
-
Ποσότητα σωλήνων: Διευκρινίστε τον αριθμό κομμένων οδοντωτά σωλήνων πτερυγίων που απαιτείται για την αίτησή σας.
Εφαρμογές
Οι κοινοί τομείς εφαρμογής είναι:
1. Μονάδες ανταλλακτών θερμότητας για τις εγκαταστάσεις παραγωγής ενέργειας (ηλεκτρικές, πυρηνικές, θερμικές και γεωθερμικές εγκαταστάσεις παραγωγής ενέργειας)
2. Υψηλά διαβρωτικά συστήματα (συμπυκνωτές, εξατμιστήρες, desalinations θαλάσσιου νερού, λίπανση, συστήματα της ουρίας, αμμωνία, αέριο, διαβρωτικά οξέα)
3. Οι χημικών και πετροχημικών βιομηχανίες πετρελαίου,
4. Οι βιομηχανίες επεξεργασίας και ψύξης τροφίμων
5. Επεξεργασία φυσικού αερίου
