ASTM A335 Gr P9 Τύπος από κράμα χάλυβα για φούρνους

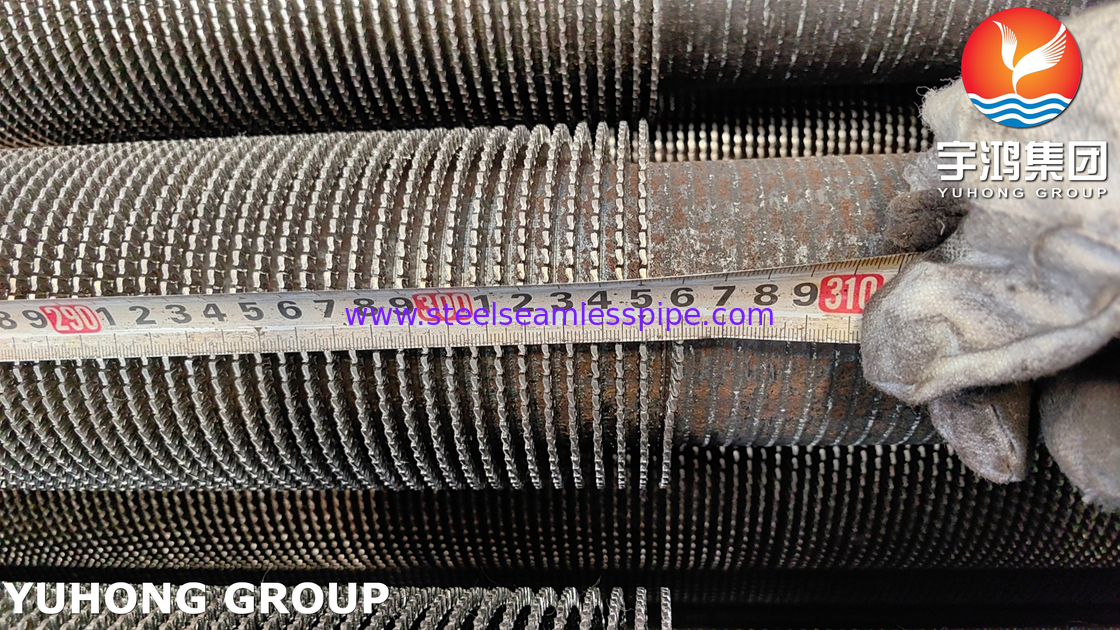

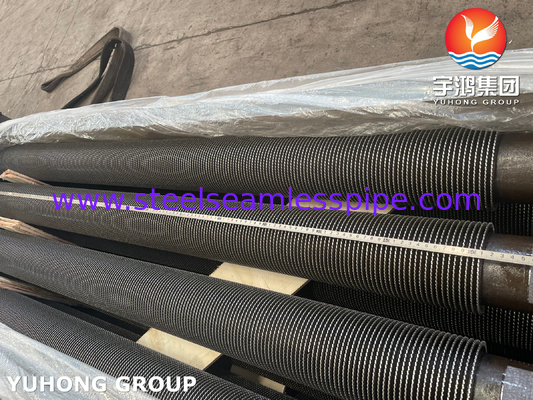

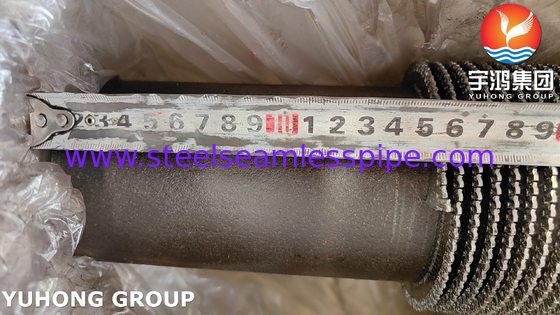

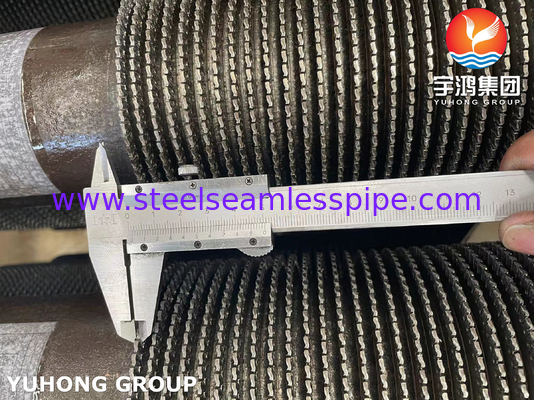

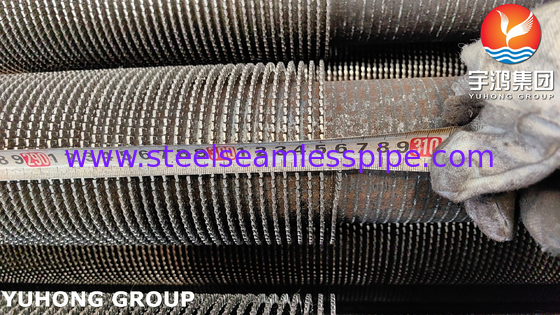

Αυτή η σελίδα αφορά το ASTM A335 Gr. P9 δονητό σωλήνα φτερούγων από κράμα χάλυβα, είναι ένας τύπος σωλήνα ανταλλακτικού θερμότητας που έχει σχεδιαστεί για τη βελτίωση της απόδοσης της μεταφοράς θερμότητας.Και γενικά χρησιμοποιείται σε εφαρμογές όπου η μεταφορά θερμότητας είναι κρίσιμη., όπως οι λέβητες, οι συμπυκνωτές και οι ψύκτες αέρα.
Ομάδα YUHONGμπορεί να κάνει διάφορα βιομηχανικά έργα καιΌλα τα προϊόντα μας είναι εγχώρια προερχόμενα, αναπτύσσονται και παράγονται.Μπορούμε να βεβαιωθούμε ότι μπορείτε να πάρετε προϊόντα με υψηλότερη ποιότητα και πρότυπα κατασκευής και ένα τοπικόΑνησυχώ για την εξυπηρέτηση πελατών!
Προδιαγραφές για άλλους τύπους φτερωτών σωλήνων που προσφέρουμε
| Τύπος |
Περιγραφή |
Βάση σωλήνα |
Προδιαγραφή πτερυγίου (mm) |
| Υπερβολική δόση (mm) |
Σφαιρίδιο πτερυγίου |
Υψόμετρο πτερυγίου |
Σφιχτό πτερύγιο |
| Ενσωματωμένο |
Τύπος φτερωτών σωλήνων G |
16-63 |
2.1~5 |
< 17 |
-Τίποτα.4 |
| Άλλες συσκευές |
Μεταλλικά συνδυασμένα μεμονωμένων μετάλλων |
8-51 |
1.6~10 |
< 17 |
0.2-0.4 |
| Τύπος φτερωτών σωλήνων τύπου T |
10-38 |
0.6~2 |
< 1.6 |
-Τίποτα.3 |
| Τύποι από μπαμπού, κυματοειδή |
16-51 |
8.0~30 |
< 2.5 |
/ |
| Τραύμα |
Τύπος φτερούγων I/kl/ll |
16-63 |
2.1~5 |
< 17 |
-Τίποτα.4 |
| Διάταξη |
Σωλήνες πτερυγίων |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Τύπος U |
Τύπος U |
16-38 |
/ |
/ |
/ |
| Εξεργασία με συγκόλληση |
Τύπος πτερυγίου συγκόλλησης HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Τύπος φτερωτών σωλήνων H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Τύπος με σφραγισμένο πτερύγιο |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Υλικό σωλήνα βάσης:Υλικά Χάλυβα άνθρακα, Χάλυβα κράματος(P5,P9,P11, P22)Ατσάλι από ανοξείδωτο χάλυβα και ανθεκτικός στη διάβρωση χάλυβας κλπ..
Υλικό πτερύγων: Υλικά Χαλκός / Αλουμίνιο / Ατσάλι άνθρακα / Ατσάλι ανοξείδωτο
Οι δερματοειδείς σωλήνες αποτελούνται από ένα σωλήνα βάσης με δερματοειδείς πτερύγες που συνδέονται με την εξωτερική επιφάνεια.Η παρουσία αυτών των πτερύγων βοηθά στην αύξηση του ρυθμού μεταφοράς θερμότητας μεταξύ του υγρού μέσα στους σωλήνες και του αέρα ή του αερίου που ρέει πάνω από τα πτερύγιαΟι φτερούγες με δερματοειδή αυξάνουν την επιφάνεια μεταφοράς θερμότητας για πιο αποτελεσματική ανταλλαγή θερμότητας.Χρησιμοποιούνται σε διάφορες βιομηχανίες, συμπεριλαμβανομένης της παραγωγής ενέργειας., πετροχημικών και κλιματιστικών συστημάτων.Συνολικά, οι δερματοειδείς σωλήνες έχουν σχεδιαστεί για να βελτιώσουν την απόδοση μεταφοράς θερμότητας.
Προδιαγραφές για τα τρυφερά σωλήνα που προσφέρουμε
| Ομίλος YuhongΕλικοειδείς ελαφρύχτρες σωλήνες |
| Διαδικασία συγκόλλησης |
ΓΜΑΥ |
| Μέγεθος σωλήνα |
1.00′′Μέχρι τα 12.75′′Υπερβολική δόση. |
| Υψόμετρο πτερυγίου |
0.375′′Στον 1.25′′ |
| Διάμετρο του τμήματος πτερυγίου |
5/32′′ή 5/16′′ |
| Δάχος πτερυγίου |
20 χιλιάδες.035′′) έως και 16 εκατ.060′′) |
| Σφαιρίδιο πτερύγας |
1 έως 7 πτερύγια ανά ίντσα |
| Υλικά |
Οποιοσδήποτε συνδυασμός υλικών που μπορεί να συγκολληθεί με τόξο |
| Διάστημα σωλήνα |
Κανένα πρακτικό όριο |
Χαρακτηριστικά του νήματος σωλήνα
1Ο σχεδιασμός των δερματοειδών πτερυγίων μπορεί να αυξήσει την αποτελεσματική επιφάνεια για τη μεταφορά θερμότητας, να βελτιώσει τον ρυθμό μεταφοράς θερμότητας και τη συνολική απόδοση.
2. Μειώνει την πτώση της πίεσης στην πλευρά του αέρα: Τα δέρματα στην επιφάνεια του πτερυγίου συμβάλλουν στη διάσπαση του οριακού στρώματος και στη μείωση της πτώσης της πίεσης στην πλευρά του αέρα, μειώνοντας έτσι την κατανάλωση ενέργειας και το κόστος λειτουργίας.
3• Βελτιωμένη ικανότητα κατά της μόλυνσης: Ο σχεδιασμός των τρυφερών πτερυγίων συμβάλλει επίσης στην ελαχιστοποίηση της μόλυνσης και στη βελτίωση της απόδοσης και της ζωής του εναλλάκτη θερμότητας.
4Πολυσχυτικότητα: Οι πτερυγμένοι σωλήνες μπορούν να χρησιμοποιηθούν σε διάφορες εφαρμογές και βιομηχανίες.
5- Προσαρμόσιμες επιλογές: τα δερματοειδή σωλήνες μπορούν να προσαρμοστούν για να ανταποκριθούν σε ειδικές απαιτήσεις
Λεπτομέρειες του σωλήνα ASTM A335 P9 S50400
ΑΣΤΜ Α335Η παρούσα προδιαγραφή καλύπτει τον ονομαστικό τοίχο και τον ελάχιστο τοίχο των αδιάβρωστων σωλήνων από σιδηρούχο κράμα φερριτικού χάλυβα που προορίζονται για λειτουργία σε υψηλές θερμοκρασίες.Φλάνγκ (φλάνγκ)Η επιλογή εξαρτάται από το σχέδιο, τις συνθήκες λειτουργίας, τις μηχανικές ιδιότητες και τα χαρακτηριστικά υψηλής θερμοκρασίας.
Χημική σύνθεση (%) --MAX
| Γ |
Μ |
Π |
Σού |
Ναι. |
Αρ |
Μo |
| 0.15 |
0.3-0.6 |
0.025 |
0.025 |
0.25-1 |
8-10 |
0.9-1.1 |
Μηχανικές ιδιότητες
| Δυνατότητα τέντωσης, λεπτά |
Δυνατότητα απόδοσης 0,2%Αναπροσαρμογή, λεπτό |
Επεκτάσεις-μήκους |
Δυσκολία μέγιστη |
| MPa-585 |
MPa-415 |
30% |
25HRC |
Ορισμένες συναφείς βιομηχανίες
1Βιομηχανία πετρελαίου- Δεν ξέρω.
2Μεταλλουργία
3.Κεταλλευτές σταθμών παραγωγής ηλεκτρικής ενέργειας
4Συστήματα ανταλλαγής θερμότητας
5Φαρμακευτική βιομηχανία
6Πετροχημική βιομηχανία
7Ανακύκλωση της καύσης
Επιθεωρήσεις και δοκιμές
| 1Χημική σύνθεση |
| 2Μηχανικές ιδιότητες |
| 3Δοκιμή επιπέδου |
| 4.Επιθεώρηση υπερήχων |
| 5Δοκιμή διασωματικής διάβρωσης |
| 6Δοκιμή σκληρότητας |
| 7Δοκιμασία διατομής τράβηξης (μόνο για διμεταλλικό σωλήνα), κλπ. |
