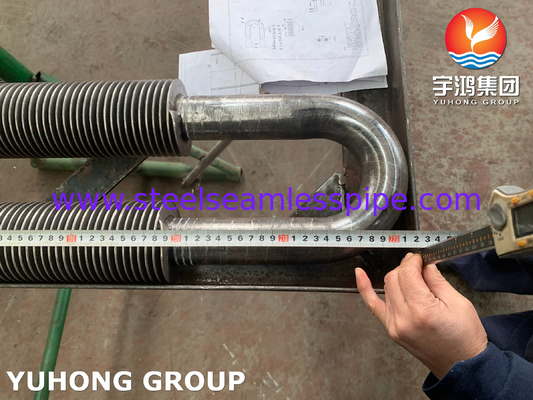

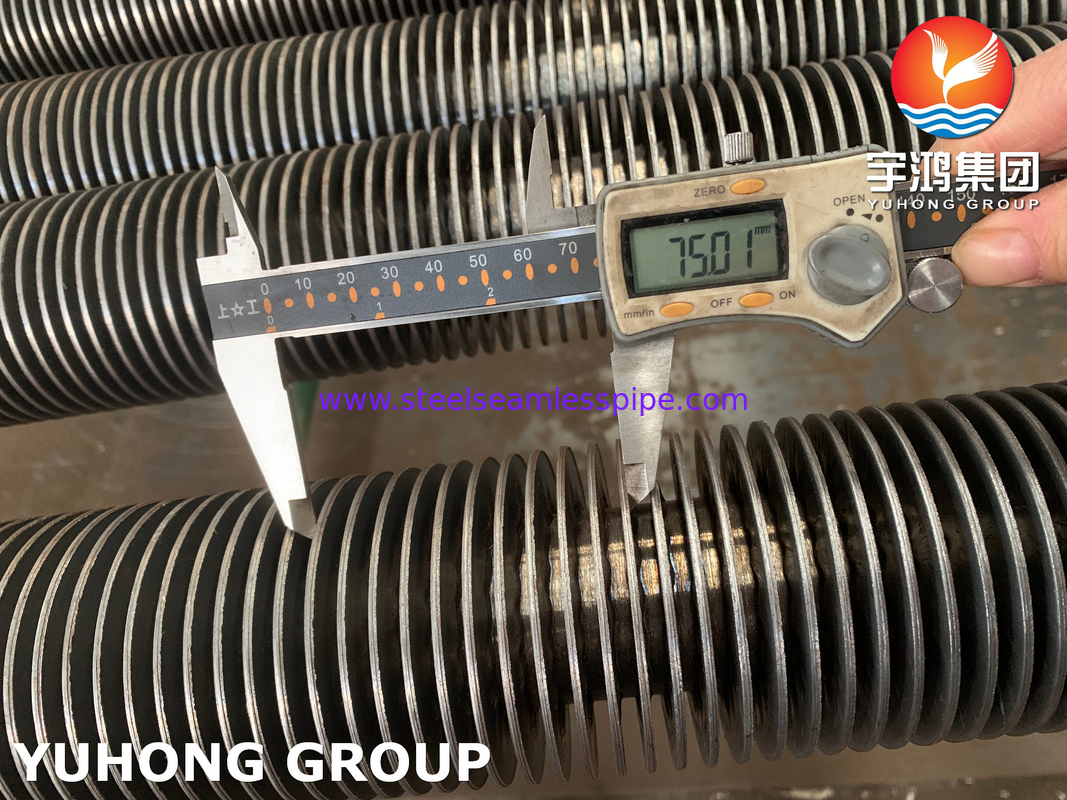

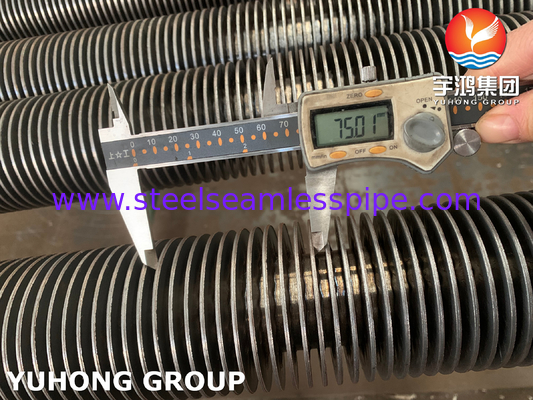

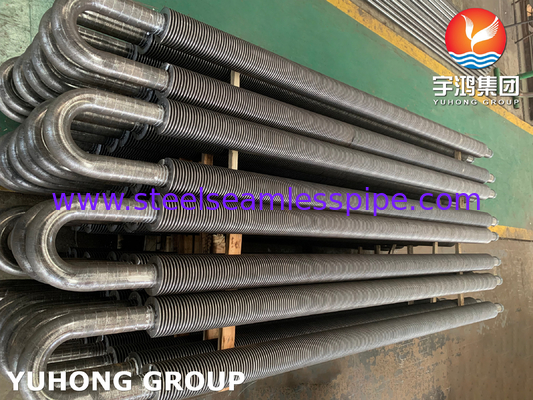

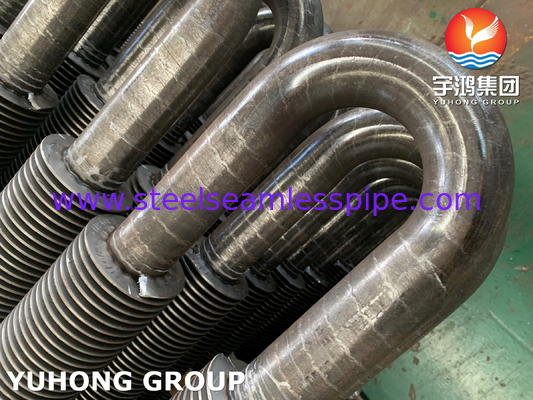

ASTM A106 HF συγκόλληση Gr. B Ατσάλι άνθρακα U Bend Fin Tube για εναλλάκτη θερμότητας
Ο όμιλος YUHONG προσφέρει ASTM A106 Gr. B HF U-Fin Tube συγκόλλησης χάλυβα άνθρακα.
Σωλήνες συγκόλλησης πτερυγίωνέχει πολλούς τύπους: Sprial High Frequency Welded Fined Tube, Serrated Sprial High Frequency Welded Fined Tube, Studded Tube, H-type και Double H-type Fined Tube
Τύπος φιν HFWείναι ένας από τους πιο ευρέως χρησιμοποιούμενους σωλήνες με σπειροειδή πτερύγια, και χρησιμοποιούνται τώρα ευρέως στην ανάκτηση απόβλητης θερμότητας στην ηλεκτρική ενέργεια, τη μεταλλουργία, τις βιομηχανίες τσιμέντου και τις πετροχημικές βιομηχανίες.
Ονομάζεται επίσης σωλήνας στερεού τύπου πτερυγίου,use the skin effect and proximity effect of high-frequency current to heat the outer surface of the steel strip and steel pipe while the steel strip is wound around the steel pipe until it is in a plastic state or meltedΤελειώστε την συγκόλληση.Αυτός ο τύπος σωλήνα πτερυγίου μπορεί να βελτιώσει την αποτελεσματικότητα της μεταφοράς θερμότητας πολύ περισσότερο από γυμνό σωλήνα.
Αυτή η συγκόλληση υψηλής συχνότητας είναι στην πραγματικότητα μια συγκόλληση στερεής φάσης.Λόγω της σφιχτής συγκόλλησης των πτερύγων στον υπόγειο σωλήνα/σωλήνα, αυτοί οι πτερύγοι σωλήνες χρησιμοποιούνται συχνά σε συνθήκες δονήματος.
Προδιαγραφές για διάφορους τύπους φτερωτών σωλήνων που προσφέρουμε
| Τύπος |
Περιγραφή |
Βάση σωλήνα |
Προδιαγραφή πτερυγίου (mm) |
| Υπερβολική δόση (mm) |
Σφαιρίδιο πτερυγίου |
Υψόμετρο πτερυγίου |
Σφιχτό πτερύγιο |
| Ενσωματωμένο |
Τύπος φτερωτών σωλήνων G |
16-63 |
2.1~5 |
< 17 |
-Τίποτα.4 |
| Άλλες συσκευές |
Μεταλλικά συνδυασμένα μεμονωμένων μετάλλων |
8-51 |
1.6~10 |
< 17 |
0.2-0.4 |
| Τύπος φτερωτών σωλήνων τύπου T |
10-38 |
0.6~2 |
< 1.6 |
-Τίποτα.3 |
| Τύποι από μπαμπού, κυματοειδή |
16-51 |
8.0~30 |
< 2.5 |
/ |
| Τραύμα |
Τύπος φτερούγων I/kl/ll |
16-63 |
2.1~5 |
< 17 |
-Τίποτα.4 |
| Διάταξη |
Σωλήνες πτερυγίων |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Τύπος U |
Τύπος U |
16-38 |
/ |
/ |
/ |
| Εξεργασία με συγκόλληση |
Τύπος πτερυγίου συγκόλλησης HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Τύπος φτερωτών σωλήνων H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Τύπος με σφραγισμένο πτερύγιο |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Τελεία: Απλές, καμπυλωτές
Χωρίς περιοχή πτερύγων και στις δύο πλευρές: ως αίτημα και σχέδιο του πελάτη
Υλικό Βάσης σωλήνα:
Ατσάλι από ανοξείδωτο χάλυβα: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312: TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L
Ατσάλι διπλής/υπερδιπλής κατασκευής: ASME SA789/A789, ASME SA790/A790: S31803, S32205, S32750, S31500, S32304, S32900
Χάλυβα άνθρακα: ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
Άλλος χάλυβας: ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92 · ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, κλπ.
Κατηγορία χάλυβα κράματος νικελίου:Χράμα κράματος:C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35.400,401404, R-405, K500.
Ακατέργαστο:600, 601, 617, 625, 690, 718, 740, X-750.800800H, 800HT, 825, 840.
Καθαρό νικέλιο:Ni-200, Ni-201, Ni-270. NS κράμα:Ns 1101, NS1102, NS1103, NS3105. Χάλυβα κράμα χαλκού: ASTM B111 ((70400, C70600, C71500, C71640, C68700, C44300)
Υλικό πτερυγίων:
Χάλυβα, ανοξείδωτο χάλυβα, ανθρακικό χάλυβα.
Λεπτομέρειες του σωλήνα A106 Gr B
Χημική σύνθεση μέγιστο %
| Αξία |
Γ |
Μ |
Π |
S |
Ναι. |
Αρ |
Κου |
Μo |
Νι |
V |
| Ομάδα Β |
0.3 |
0.29-1.06 |
0.035 |
0.35 |
0.1 |
0.4 |
0.4 |
0.15 |
0.4 |
0.08 |
Μηχανικές ιδιότητες
| Αξία |
Δυνατότητα τέντωσης, λεπτά |
Δύναμη απόδοσης (0,2% αντιστάθμιση, λεπτό) |
Επέκταση |
| Ομάδα Β |
ksi-66,MPa-415 |
σπι-35, MPa-240 |
0.3 |
Εφαρμογές
Εναλλακτές θερμότητας
Κεραμίδες
Συστήματα κλιματισμού
Βιομηχανικοί θερμαντήρες
Βιομηχανία πετρελαίου και φυσικού αερίου
Παραγωγή ηλεκτρικής ενέργειας
Συστήματα ψύξης
