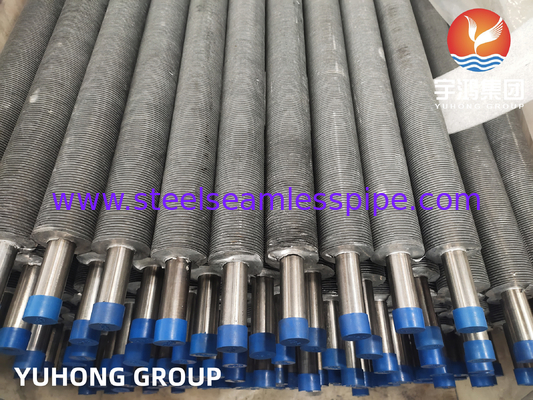

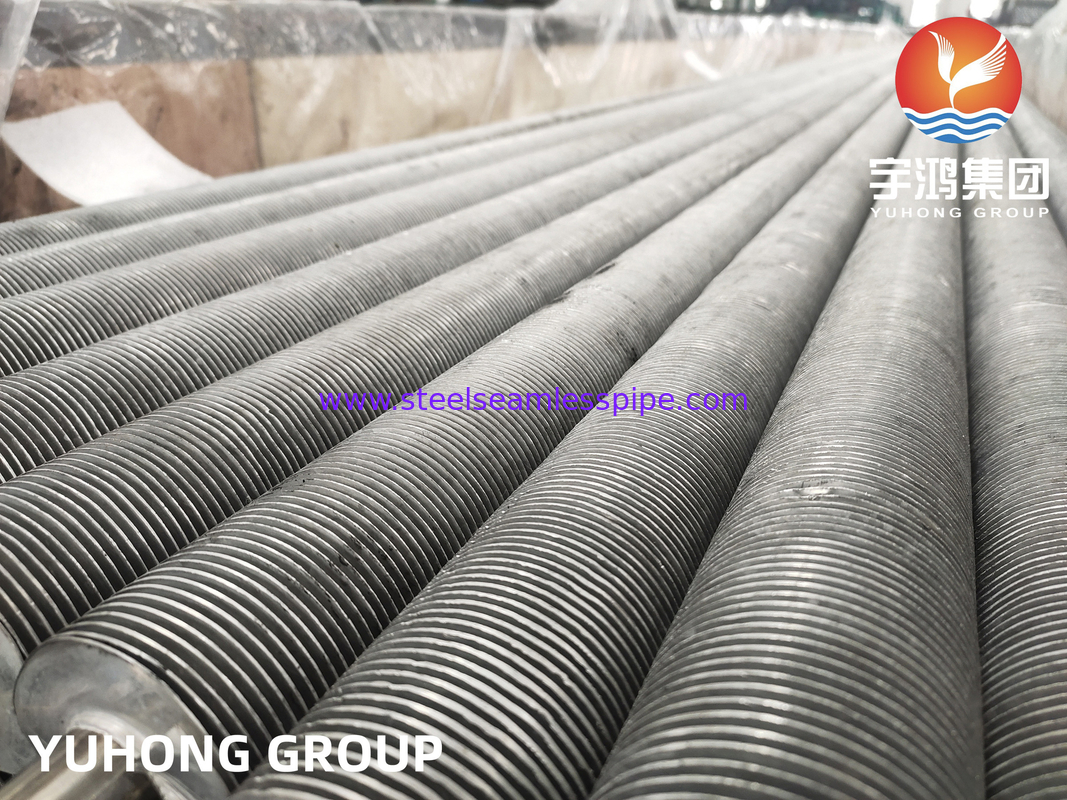

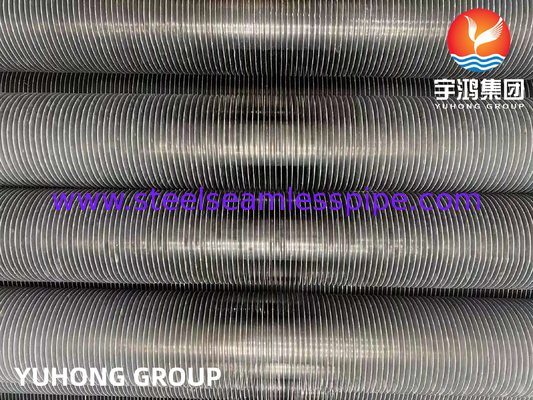

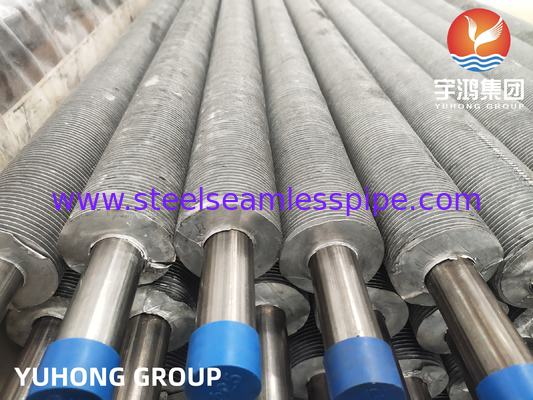

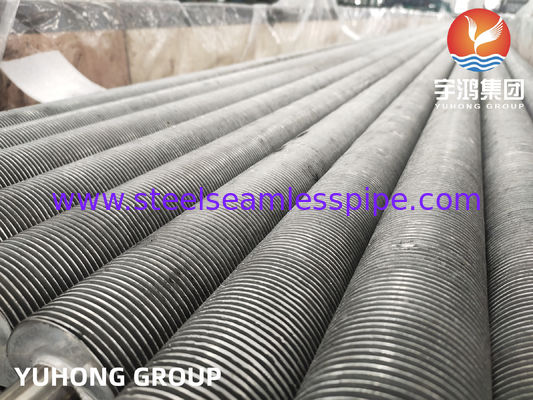

ASTM A269 TP304L Τύπος από ανοξείδωτο χάλυβα με εξώθηση για καλντέρες
Ομάδα YUHONGμπορούν να χειριστούν διάφορα είδη βιομηχανικών έργων καιΌλα τα προϊόντα μας είναι εγχώριων προμηθειών, αναπτύσσονται και παράγονται,Αυτό σημαίνει ότι οι πελάτες μας έχουν άμεση πρόσβαση στα προϊόντα που χρειάζονται για την συγκεκριμένη τους εφαρμογή.Επιπλέον, μπορούμε να βεβαιωθούμε ότι μπορείτε να πάρετε προϊόντα με υψηλότερη ποιότητα και κατασκευαστικά πρότυπα και μια τοπική, ενδιαφέρουσα, παρουσία εξυπηρέτησης πελατών.
Αυτή η σελίδα αφορά το ASTM A269 TP304L Extruded Single Metal Gombined Metal ατσάλινο σωλήνα πτερυγίου με πτερυγία γενικού υλικού χαλκού / αλουμινίου,Πουλάμε αυτούς τους σωλήνες για περισσότερα από 33 χρόνια και πωλούμε σε περισσότερες από 70 χώρες..
Οι σωλήνες φιν χρησιμοποιούνται σε πολλές διαφορετικές βιομηχανίες.Η ισχυρή σύνδεση μεταξύ πτερύγας και σωλήνα βάσης αποτρέπει την χαλάρωση του πτερύγας λόγω θερμικής πίεσης, οξείδωσης, διάβρωσης κλπ.Η διαμόρφωση αυτή των ακονισμένων φτερωτών σωλήνων μπορεί να χρησιμοποιηθεί σε σχεδόν όλες τις εφαρμογές μεταφοράς θερμότητας και είναι ιδιαίτερα κατάλληλη για εφαρμογές υψηλής θερμοκρασίας και υψηλής πίεσης.Και αυτοί οι σωλήνες χρησιμοποιούνται με ένα ευρύ φάσμα υλικών όπως χάλυβα άνθρακα, χαμηλών κράσεων χάλυβα και ανοξείδωτου χάλυβα για διαβρωτικά καυσαέρια ή υψηλές θερμοκρασίες.
Γενικές προδιαγραφές
Μέγεθος σωλήνα: 5/8.00′′ έως 2′′ OD
Υψόμετρο πτερυγίου: 10 mm έως 50,8 mm
Δύψος πτερυγίου: 0,3 mm ~ 0,6 mm
Πτερύγια: 1 έως 20 πτερύγια ανά ίντσα
Προδιαγραφές για διάφορους τύπους φτερωτών σωλήνων
| Τύπος |
Περιγραφή |
Βάση σωλήνα |
Προδιαγραφή πτερυγίου (mm) |
| Υπερβολική δόση (mm) |
Σφαιρίδιο πτερυγίου |
Υψόμετρο πτερυγίου |
Σφιχτό πτερύγιο |
| Ενσωματωμένο |
Τύπος φτερωτών σωλήνων G |
16-63 |
2.1~5 |
< 17 |
-Τίποτα.4 |
| Άλλες συσκευές |
Μεταλλικά συνδυασμένα μεμονωμένων μετάλλων |
8-51 |
1.6~10 |
< 17 |
0.2-0.4 |
| Τύπος φτερωτών σωλήνων τύπου T |
10-38 |
0.6~2 |
< 1.6 |
-Τίποτα.3 |
| Τύποι από μπαμπού, κυματοειδή |
16-51 |
8.0~30 |
< 2.5 |
/ |
| Τραύμα |
Τύπος φτερούγων I/kl/ll |
16-63 |
2.1~5 |
< 17 |
-Τίποτα.4 |
| Διάταξη |
Σωλήνες πτερυγίων |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Τύπος U |
Τύπος U |
16-38 |
/ |
/ |
/ |
| Εξεργασία με συγκόλληση |
Τύπος πτερυγίου συγκόλλησης HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Τύπος φτερωτών σωλήνων H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Τύπος με σφραγισμένο πτερύγιο |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Υλικό σωλήνα:Υλικά Χάλυβα άνθρακα, Χάλυβα κράματος, Χάλυβα ανοξείδωτου χάλυβα και ανθεκτικό στη διάβρωση χάλυβα κλπ..
Χαρακτηριστικά του νήματος σωλήνα
Υψηλής απόδοσης
Εύκολη εγκατάσταση
Εύκολη εγκατάσταση
Λιγότερο χώρο απαιτείται
Βελτιστοποιημένη επιφάνεια
Η καλύτερη τεχνολογία που χρησιμοποιήθηκε
Λιγότερη κατανάλωση ενέργειας
Αύξηση της αξιοπιστίας
Μικρή συντήρηση
Υψηλή μηχανική αντοχή
Συμπίεση σχεδιασμού, κλπ.
Λεπτομέρειες του σωλήνα ASTM A269
ΑΣΤΜ Α269Η παρούσα προδιαγραφή καλύπτει σωλήνες χωρίς συγκόλληση και συγκολλημένους σωλήνες ονομαστικού πάχους τοίχου που κατασκευάζονται από αυστενίτικους χάλυβες, με διάφορες ποιότητες που προορίζονται για τέτοια χρήση.υπερθερμαντήρας, εναλλάκτη θερμότητας, ή σωλήνες συμπυκνωτή.
Χημική σύνθεση (%) --MAX
| Αξία |
Γ |
Μ |
Π |
Σού |
Ναι. |
Αρ |
Νι |
| TP304L |
0.03 |
2 |
0.045 |
0.03 |
1 |
18-20 |
8-12 |
Μηχανικές ιδιότητες
| Αξία |
Δυνατότητα τέντωσης, λεπτά |
Δύναμη απόδοσης (0,2% αντιστάθμιση, λεπτό) |
Επέκταση |
Σκληρότητα Rockwell |
| TP304L |
ksi-70,MPa-485 |
ksi-25,MPa-170 |
35% |
Β90 |
Επιθεωρήσεις και δοκιμές TP304L Fin Tube
| Επιθεωρήσεις και δοκιμές:G-fin, L-fin, LL-fin, KL-fin, Extruded-fin Fined Tubes |
| 1Χημική σύνθεση |
| 2Μηχανικές ιδιότητες |
| 3Υδροστατική δοκιμή |
| 4Πνευματική δοκιμή |
| 5- Μποροσκοπική επιθεώρηση. |
| 6Δοκιμαστικό ρεύμα ιώδους. |
| 7Δοκιμή ελαστικότητας (μόνο για διμεταλλικό σωλήνα) |
Σχετικές βιομηχανίες
1Βιομηχανία πετρελαίου- Δεν ξέρω.
2Μεταλλουργία
3Ηλεκτρική βιομηχανία
4Ελαφριά βιομηχανία
5Φαρμακευτική βιομηχανία
6Τροφίμων
7Χημική βιομηχανία
Εφαρμογή
1.Κεταλλευτές
2Οικονομικοί
3.Παραγωγούς πτερυγίων
4Ανακύκλωση θερμότητας απόβλητων
5- Ψυκτικά αέρα / ψυκτικά πετρελαίου / ψυκτικά υδρογόνου / ψυκτικά γεννήτριας
6.Αεροθεραπευτές / Αεροψυκτικό Ανταλλάκτη Θέρμανσης / Υπερθεραπευτές / ΠυροσβεστήρεςHRSG
7Τεχνολογία σωλήνων θερμότητας
Για μια γρήγορη προσφορά, pls στείλτε με την ακόλουθη απαίτηση:
1- Αριθμός Τμημάτων.
2.Βάση σωλήνα: Διαμέτρου, πάχους, μήκους και προδιαγραφές υλικού.
3Πτερύγια: προδιαγραφές υλικού, τύπος (στερεό ή τραμμένο), ύψος, πάχος, διαστήματα, μήκος πτερύγων και μη πτερύγων.
4- Απαιτείται περίοδος παράδοσης.
