Η Yuhong Holding Group Co., LTD
 |
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | YUHONG |
| Πιστοποίηση: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Αριθμό μοντέλου: | Σωλήνας πτερυγίων κάμψεων του U χάλυβα άνθρακα |
| Ποσότητα παραγγελίας min: | 500kgs |
|---|---|
| Συσκευασία λεπτομέρειες: | Περίπτωση κοντραπλακέ, περίπτωση σιδήρου |
| Χρόνος παράδοσης: | 7 ημέρες |
| Όροι πληρωμής: | L/C, T/T |
| Όνομα προϊόντων: | ?????????? σωλήνας κάμψεων του U | Υλικό σωλήνων:: | Χάλυβας άνθρακα, ανοξείδωτο, χάλυβας κραμάτων |
|---|---|---|---|
| Πτερύγιο αλουμινίου: | Alu.1100,Alu.1060 | O.D.: | 20mm 219mm |
| W.T.: | 2mm 16mm | μήκος: | Μπορέστε προσαρμοσμένος |
| Τύπος: | Κατ' ευθείαν, κάμψη του U | NDT: | HT, ET, UT, PT |
| Εφαρμογή: | Ανταλλάκτης θερμότητας, λέβητας, θερμικός εξοπλισμός μεταφοράς, κ.λπ. | ||
| Πλήρης φωτισμός: | ?????????? σωλήνας χάλυβα άνθρακα, σε σχήμα υ σωλήνας HFW | ||

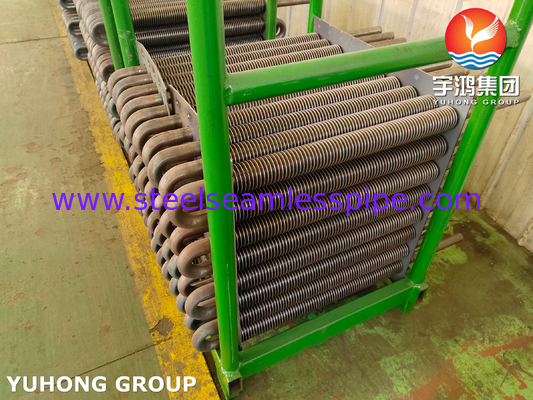

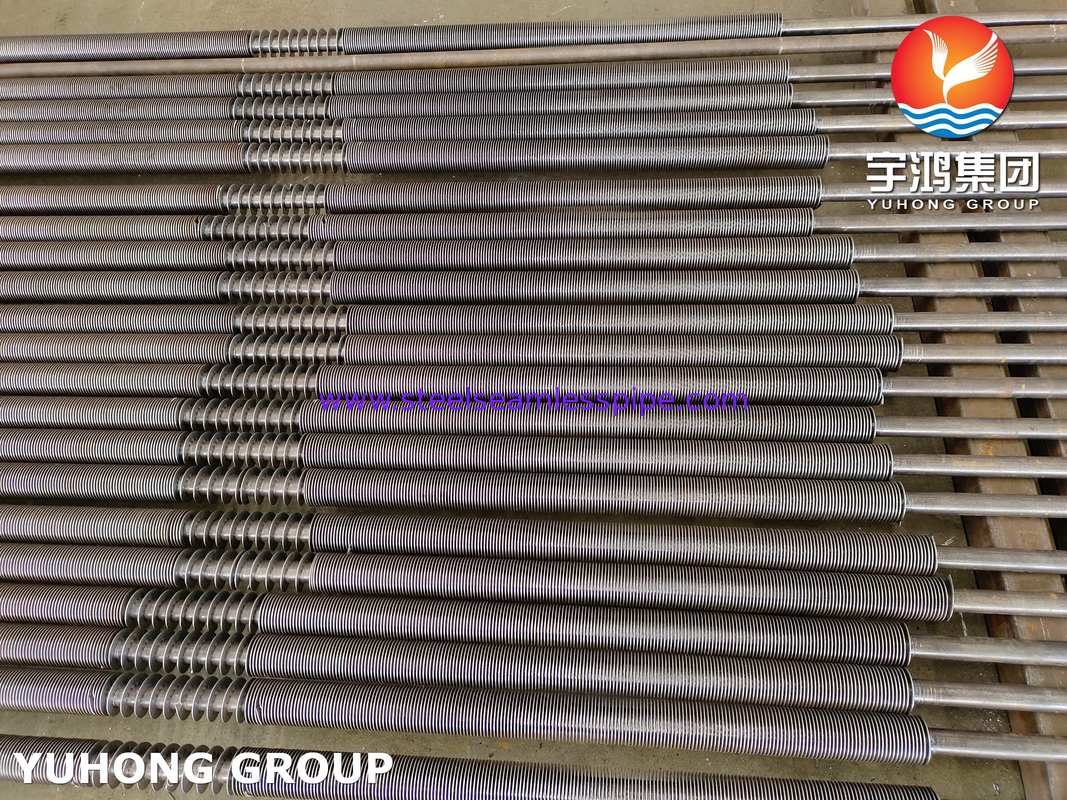

Σε σχήμα υ HFW?????????? σωλήνας χάλυβα άνθρακα A106 Gr.B για τον ανταλλάκτη θερμότητας
Ο σε σχήμα υ?????????? σωλήνας έχει διάφορα πλεονεκτήματα, που περιλαμβάνουν:
Αυξανόμενη αποδοτικότητα μεταφοράς θερμότητας: Τα πτερύγια στο σωλήνα αυξάνουν τη επιφάνεια, η οποία βελτιώνει την αποδοτικότητα μεταφοράς θερμότητας.
Μειωμένα μέγεθος και βάρος: Η αυξανόμενη αποδοτικότητα μεταφοράς θερμότητας επιτρέπει τους μικρότερους και ελαφρύτερους ανταλλάκτες θερμότητας που χρησιμοποιούνται.
Βελτιωμένη αντίσταση διάβρωσης: Ο σε σχήμα υ?????????? σωλήνας αποτελείται συχνά από τα υλικά με την καλή αντίσταση διάβρωσης, η οποία το καθιστά κατάλληλο για τη χρήση στα σκληρά περιβάλλοντα.
Ενισχυμένη μηχανική δύναμη: Τα πτερύγια στο σωλήνα παρέχουν επίσης την πρόσθετη μηχανική δύναμη, η οποία μπορεί να είναι ευεργετικός στις υψηλές εφαρμογές.
Προδιαγραφή σωλήνων πτερυγίων
| ΠΡΟΪΟΝ | ΤΥΠΟΣ | ΟΝΟΜΑ | ΓΥΜΝΟ ΥΛΙΚΟ ΣΩΛΗΝΩΝ | ΥΛΙΚΟ ΠΤΕΡΥΓΙΩΝ |
|
Ανταλλάκτης θερμότητας ?????????? Σωλήνας |
ΕΝΣΩΜΑΤΩΜΕΝΟΣ | Γ-ΤΥΠΟΣ ΣΩΛΗΝΑΣ ΠΤΕΡΥΓΙΩΝ | ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΧΑΛΚΟΣ, ΑΝΟΞΕΊΔΩΤΟ, ΚΡΑΜΑ | ΑΡΓΙΛΙΟ |
| ΕΞΩΘΗΜΕΝΟΣ | ΕΝΙΑΙΟ ΜΈΤΑΛΛΟ ΜΕΤΑΛΛΩΝ GOMBINED | ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΧΑΛΚΟΣ, ΑΝΟΞΕΊΔΩΤΟ, ΚΡΑΜΑ | ΧΑΛΚΟΣ, ΑΡΓΙΛΙΟ | |
|
ΧΑΜΗΛΟΣ ΣΩΛΗΝΑΣ ΠΤΕΡΥΓΙΩΝ Τ-ΤΥΠΟΣ ΣΩΛΗΝΑΣ ΠΤΕΡΥΓΙΩΝ |
ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΧΑΛΚΟΣ, ΑΝΟΞΕΊΔΩΤΟ, ΚΡΑΜΑ | / | ||
|
ΣΩΛΗΝΑΣ ΜΠΑΜΠΟΥ ΖΑΡΩΜΕΝΟΣ ΣΩΛΗΝΑΣ |
ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΧΑΛΚΟΣ, ΑΝΟΞΕΊΔΩΤΟ, ΚΡΑΜΑ | / | ||
| ΠΛΗΓΗ | L/KL/LL ΣΩΛΗΝΑΣ ΠΤΕΡΥΓΙΩΝ ΤΥΠΩΝ | ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΧΑΛΚΟΣ, ΑΝΟΞΕΊΔΩΤΟ, ΚΡΑΜΑ | ΧΑΛΚΟΣ, ΑΡΓΙΛΙΟ | |
| ΣΕΙΡΑ | ΣΩΛΗΝΑΣ ΠΤΕΡΥΓΙΩΝ ΣΕΙΡΑΣ | ΑΡΓΙΛΙΟ, ΧΑΛΚΟΣ, ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΑΝΟΞΕΙΔΩΤΟ STEL | ΑΡΓΙΛΙΟ, ΧΑΛΚΟΣ, ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΑΝΟΞΕΙΔΩΤΟ STEL | |
| U-ΤΥΠΟΣ | U-ΤΥΠΟΣ ΣΩΛΗΝΑΣ | ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΧΑΛΚΟΣ, ΑΝΟΞΕΊΔΩΤΟ | / | |
| ΣΥΓΚΟΛΛΗΣΗ | ΣΩΛΉΝΑΣ ΠΤΕΡΥΓΊΩΝ ΣΥΓΚΌΛΛΗΣΗΣ HF | ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΑΝΟΞΕΊΔΩΤΟ, ΚΡΑΜΑ | ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΑΝΟΞΕΊΔΩΤΟ, ΚΡΑΜΑ | |
| U-ΤΥΠΟΣ | H/HH ΣΩΛΗΝΑΣ ΠΤΕΡΥΓΙΩΝ ΤΥΠΩΝ | ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΑΝΟΞΕΊΔΩΤΟ, ΚΡΑΜΑ | ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΑΝΟΞΕΊΔΩΤΟ, ΚΡΑΜΑ | |
| ΣΥΓΚΟΛΛΗΣΗ | ΣΤΕΡΕΩΜΕΝΟΣ ΣΩΛΗΝΑΣ ΠΤΕΡΥΓΙΩΝ | ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΑΝΟΞΕΊΔΩΤΟ, ΚΡΑΜΑ | ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΑΝΟΞΕΊΔΩΤΟ, ΚΡΑΜΑ |
Υλικό σωλήνων βάσεων:
ανοξείδωτο, χάλυβας άνθρακα, χάλυβας κραμάτων
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 GR Β GR Γ, ASME SA179/ASTM A179, ASME SA192/ASTM A192
Χημικές συνθέσεις χάλυβα κραμάτων
| Βαθμός | Προσδιορισμός UNS | Σύνθεση, % | ||||||
| Άνθρακας | Μαγγάνιο | Φώσφορος, ανώτατος | Θείο, ανώτατο | Πυρίτιο | Χρώμιο | Μολυβδαίνιο | ||
| P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0,025 | 0,025 | 0.10-0.50 | -- | 0.44-0.65 |
| P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0,025 | 0,025 | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 |
| P5 | K41545 | 0.15MAX | 0.30-0.60 | 0,025 | 0,025 | 0.50MAX | 4.00-6.00 | 0.45-0.65 |
| P9 | K90941 | 0.15MAX | 0.30-0.60 | 0,025 | 0,025 | 0.25-1.00 | 1.00-1.50 | 0.44-0.65 |
| P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0,025 | 0,025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0,025 | 0,025 | 0.5MAX | 0.80-1.25 | 0.44-0.65 |
| P15 | K11578 | 0.05-0.15 | 0..30-0.60 | 0,025 | 0,025 | 1.15-1.65 | -- | 0.44-0.65 |
| P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0,025 | 0,025 | 0.50MAX | 2.65-3.35 | 0.80-1.06 |
Υλικός βαθμός
| Αμερικανικά πρότυπα | Ωστενιτικός χάλυβας: TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316TI, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L… Διπλός χάλυβας: S32101, S32205, S31803, S32304, S32750, S32760 Άλλοι: TP405, TP409, TP410, TP430, TP439,… |
| Πρότυπα Europen | 1.4301, 1.4307, 1.4948, 1.4541, 1.4878, 1.4550, 1.4401, 1.4404, 1.4571, 1.4438, 1.4841, 1.4845, 1.4539, 1.4162, 1.4462, 1.4362, 1.4410, 1.4501 |
| GOST πρότυπα | 08Х17Т, 08Х13,12Х13,12Х17,15Х25Т, 04Х18Н10,08Х20Н14С2, 08Х18Н12Б, 10Х17Н13М2Т, 10Х23Н18,08Х18Н10,08Х18Н10Т, 08Х18Н12Т, 08Х17Н15М3Т, 12Х18Н10Т, 12Х18Н12Т, 12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Τεχνικές λεπτομέρειες/λεπτομέρειες σωλήνων βάσεων
Διάμετρος σωλήνων: 20 χιλ. OD λ. στο μέγιστο 219 χιλ. OD.
Πάχος σωλήνων: Ελάχιστα 2 χιλ. μέχρι 16mm
Υλικό σωλήνων: Χάλυβας άνθρακα, ανοξείδωτο, χάλυβας κραμάτων, χάλυβας Corten, διπλός χάλυβας, έξοχος διπλός χάλυβας, Inconel, υψηλό υψηλό νικέλιο χρωμίου & Incolloy, CK 20 υλικά και κάποιο άλλο υλικό.
Λεπτομέρειες πτερυγίων
Πάχος πτερυγίων: Ελάχιστα 0,8 χιλ. σε μέγιστα 4 χιλ.
Ύψος πτερυγίων: Λ. 0,25» (6,35 χιλ.) Σε Max.1.5» (38 χιλ.)
Πυκνότητα πτερυγίων: Ελάχιστα 43 πτερύγια ανά μετρητή σε μέγιστα 287 πτερύγια ανά μετρητή
Υλικό: Χάλυβας άνθρακα, ανοξείδωτο, χάλυβας κραμάτων, χάλυβας Corten, διπλοί χάλυβας και Incolloy.
Εφαρμογές
Οι σε σχήμα υ σωλήνες πτερυγίων χρησιμοποιούνται συνήθως στους ανταλλάκτες θερμότητας, τους λέβητες, και άλλες θερμικές εφαρμογές μεταφοράς. Είναι ιδιαίτερα χρήσιμοι στις καταστάσεις όπου υπάρχει μια μεγάλη διαφορά θερμοκρασίας μεταξύ των ρευστών που ανταλλάσσεται, δεδομένου ότι τα πτερύγια στο σωλήνα αυξάνουν τη επιφάνεια μεταφοράς θερμότητας και βελτιώνουν την αποδοτικότητα. Οι σε σχήμα υ σωλήνες πτερυγίων χρησιμοποιούνται επίσης στα συστήματα κλιματισμού, τα συστήματα ψύξης, και άλλες βιομηχανικές εφαρμογές όπου η μεταφορά θερμότητας απαιτείται.
