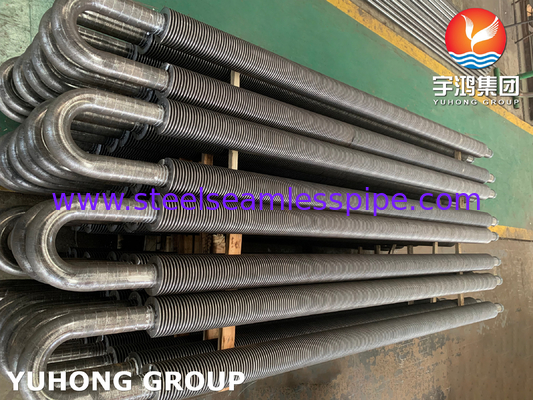

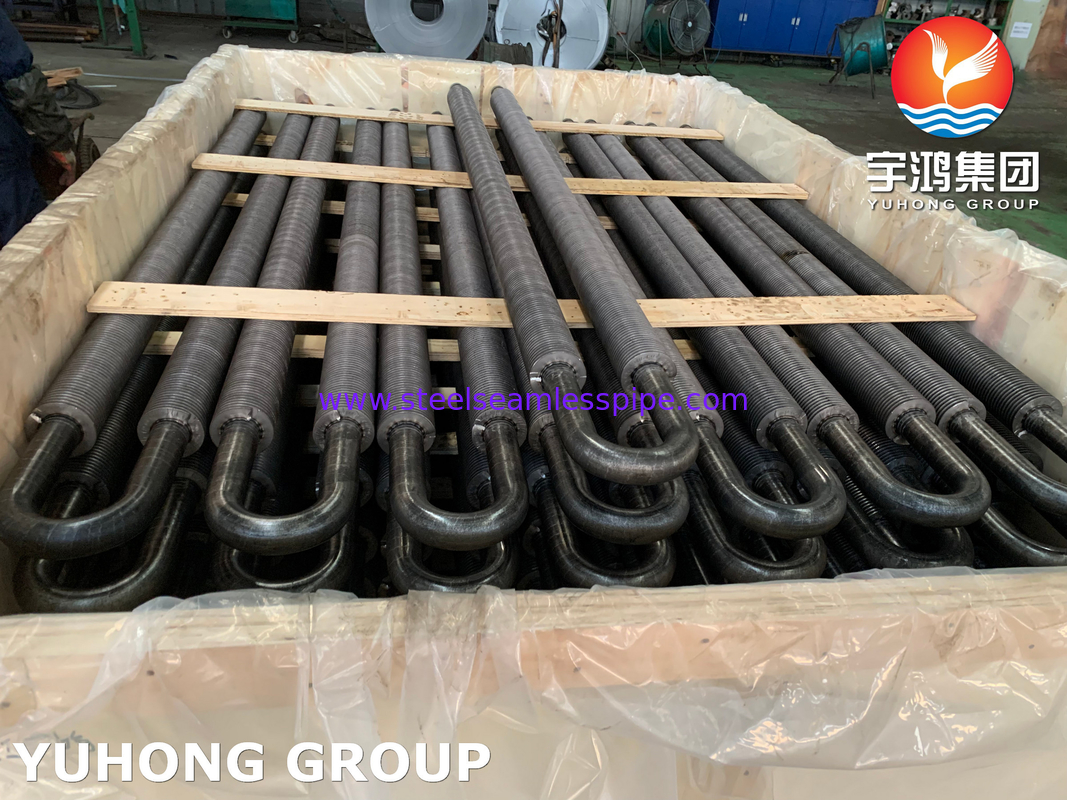

Σωλήνες από ανθρακούχο χάλυβα ASTM A106 GR.B με συγκόλληση υψηλής συχνότητας & εκτεταμένη επιφάνεια για Οικονομοποιητή
Επισκόπηση:

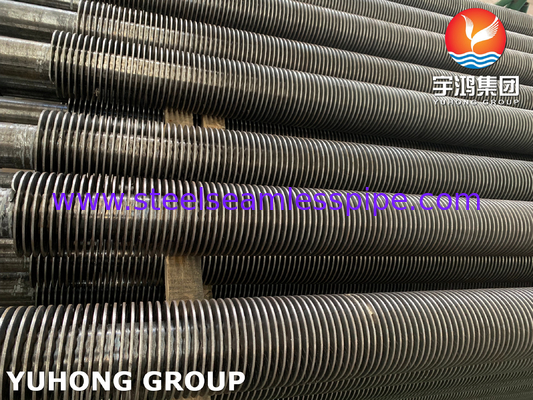

Ο σωλήνας U-Fin HFW ASTM A106 Gr.B είναι ένας τύπος σωλήνα εναλλάκτη θερμότητας κατασκευασμένος από ανθρακούχο χάλυβα και διαθέτει ένα μοναδικό προφίλ πτερυγίου σε σχήμα "U". Τα πτερύγια σε σχήμα "U" είναι συγκολλημένα σπειροειδώς στην εξωτερική επιφάνεια του σωλήνα, δημιουργώντας μια εκτεταμένη επιφάνεια που μπορεί να βελτιώσει τη συνολική απόδοση μεταφοράς θερμότητας.
Η διαδικασία κατασκευής του σωλήνα U-Fin HFW (High-Frequency Welded) περιλαμβάνει τη χρήση ηλεκτρικών ρευμάτων υψηλής συχνότητας για τη δημιουργία μιας ισχυρής και ακριβούς συγκόλλησης μεταξύ των πτερυγίων και του βασικού σωλήνα. Αυτό επιτρέπει έναν πιο αξιόπιστο και ανθεκτικό δεσμό, σε σύγκριση με τις παραδοσιακές μεθόδους συγκόλλησης.
Αυτός ο τύπος σωλήνα με πτερύγια χρησιμοποιείται συνήθως σε εφαρμογές όπου η απόδοση μεταφοράς θερμότητας είναι κρίσιμη, όπως στην παραγωγή ενέργειας, τη χημική επεξεργασία και τα συστήματα HVAC. Ο σωλήνας U-Fin HFW ASTM A106 Gr.B πληροί τα βιομηχανικά πρότυπα για μέγεθος, σχήμα και πάχος, διασφαλίζοντας ότι μπορεί να ενσωματωθεί εύκολα σε οποιοδήποτε σύστημα εναλλάκτη θερμότητας.
Η Yuhong Group παρέχει μια ποικιλία υψηλής ποιότητας σωλήνων με πτερύγια συγκολλημένων με υψηλή συχνότητα. Τα προϊόντα μας εξάγονται στο εξωτερικό και έχουν κερδίσει ομόφωνο έπαινο από τους πελάτες.
Περιγραφή:
| Πρότυπο |
ASME SA106 |
| Υλικό Βασικού Σωλήνα |
Gr.A/B/C |
| Υλικό Πτερυγίου |
Ανθρακούχος Χάλυβας |
| Εξωτερική Διάμετρος Βασικού Σωλήνα |
15.88mm~219mm |
| Ύψος Πτερυγίου |
≤30mm |
| Πάχος Πτερυγίου |
0.8mm~3mm |
| Βήμα Πτερυγίου |
10mm~30mm |
| Άκρες Σωλήνα |
Λείες Άκρες, Κεκλιμένες Άκρες |
| Γυμνή Άκρη |
Κατόπιν αιτήματος του πελάτη |
| Διαδικασία Συγκόλλησης |
GMAW |
| Παραγωγική Ικανότητα |
Περισσότερα από 2000 μέτρα την ημέρα |
Χημική Σύνθεση:
| Βαθμός |
C |
Mn |
P |
S |
Si |
Cr |
Cu |
Mo |
Ni |
V |
| A |
0.25 max |
0.27-0.93 |
0.035 max |
0.035 max |
0.10 min |
0.40 max |
0.40 max |
0.15 max |
0.40 max |
0.08 max |
| B |
0.30 max |
0.29-1.06 |
0.035 max |
0.035 max |
0.10 min |
0.40 max |
0.40 max |
0.15 max |
0.40 max |
0.08 max |
| C |
0.35 max |
0.29-1.06 |
0.035 max |
0.035 max |
0.10 min |
0.40 max |
0.40 max |
0.15 max |
0.40 max |
0.08 max |
Μηχανικές Ιδιότητες:
| Βαθμός |
Αντοχή σε εφελκυσμό, ελάχιστη, psi (MPa) |
Αντοχή διαρροής,
ελάχιστη, psi (MPa) |
Επιμήκυνση σε 2 ίντσες.
ή 50mm, ελάχιστη (%) |
Θερμοκρασία Θερμικής Επεξεργασίας,
ελάχιστη, °F(°C) |
| Διαμήκης |
Εγκάρσια |
| A |
48000(330) |
30000(205) |
35 |
25 |
1200(650) |
| B |
60000(415) |
35000(240) |
30 |
16.5 |
1200(650) |
| C |
70000(485) |
40000(275) |
30 |
16.5 |
1200(650) |
Εφαρμογή:
Οι σωλήνες U-Fin HFW ASTM A106 Gr.B χρησιμοποιούνται σε μια ποικιλία εφαρμογών μεταφοράς θερμότητας όπου η υψηλή απόδοση και η ανθεκτικότητα είναι απαραίτητες. Αυτοί οι σωλήνες χρησιμοποιούνται συνήθως σε συστήματα παραγωγής ενέργειας, ειδικά σε λέβητες και ατμογεννήτριες ανάκτησης θερμότητας, όπου μπορούν να βοηθήσουν στην αύξηση της συνολικής ενεργειακής απόδοσης του εργοστασίου.
Χρησιμοποιούνται επίσης σε χημικές και πετροχημικές εγκαταστάσεις, όπου η κατασκευή από ανθρακούχο χάλυβα και η αντοχή στη διάβρωση των σωλήνων τους καθιστούν ιδανικούς για χρήση σε σκληρά περιβάλλοντα. Τα συστήματα HVAC και οι εναλλάκτες θερμότητας ψυχόμενοι με αέρα χρησιμοποιούν επίσης συχνά σωλήνες U-Fin HFW, λόγω των αποδοτικών ιδιοτήτων μεταφοράς θερμότητας και της ικανότητάς τους να λειτουργούν σε υψηλές θερμοκρασίες.
Επιπλέον, αυτός ο τύπος σωλήνα με πτερύγια μπορεί να βρεθεί σε μια σειρά άλλων βιομηχανικών εφαρμογών, συμπεριλαμβανομένης της επεξεργασίας τροφίμων και της επεξεργασίας λυμάτων. Ο σωλήνας U-Fin HFW ASTM A106 Gr.B έχει σχεδιαστεί για να πληροί τα υψηλά πρότυπα της βιομηχανίας, παρέχοντας αξιόπιστη και σταθερή απόδοση σε διάφορα περιβάλλοντα.
Εάν ενδιαφέρεστε για τα προϊόντα Yuhong, μη διστάσετε να μας καλέσετε ή να μας στείλετε email, θα χειριστούμε το αίτημά σας το συντομότερο δυνατό και θα σας προσφέρουμε την καλύτερη υποστήριξη.
