Η Yuhong Holding Group Co., LTD
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | YUHONG |
| Πιστοποίηση: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Αριθμό μοντέλου: | ASTM A106 Gr.B |
| Ποσότητα παραγγελίας min: | 300KGS |
|---|---|
| Τιμή: | NEGOTIABLE |
| Συσκευασία λεπτομέρειες: | Πτυχή-ξύλινη περίπτωση με το πλαίσιο σιδήρου |
| Χρόνος παράδοσης: | Εξαρτάται από την ποσότητα |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | σύμφωνα με την απαίτηση του πελάτη |
| Όνομα προϊόντων: | Σωλήνας πτερυγίων χάλυβα άνθρακα | Τύπος: | HFW/υψηλή συχνότητα που ενώνεται στενά |
|---|---|---|---|
| Προδιαγραφή: | ASTM A106/ASME SA106 | Υλικό: | GR. Β |
| Υψηλό φως: | Εναλλάκτης θερμότητας Hfw Fin Tube,Hfw Carbon Steel Fin Tube,GR.B Finned Tube |
||

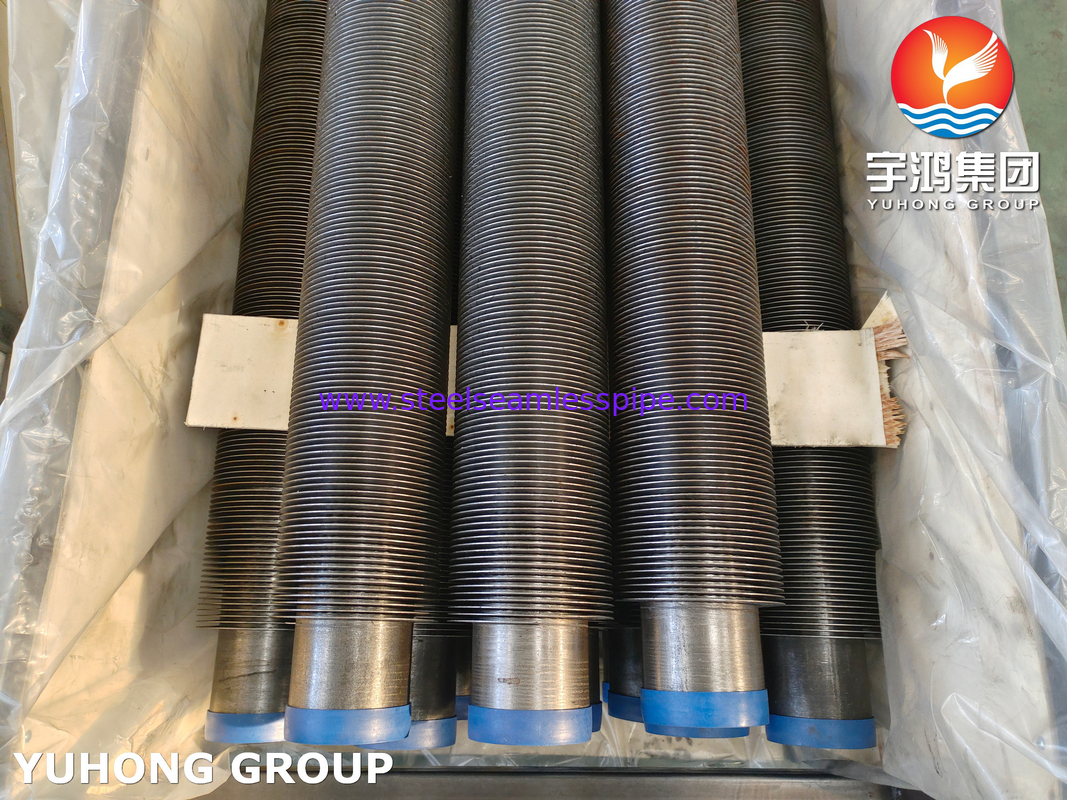

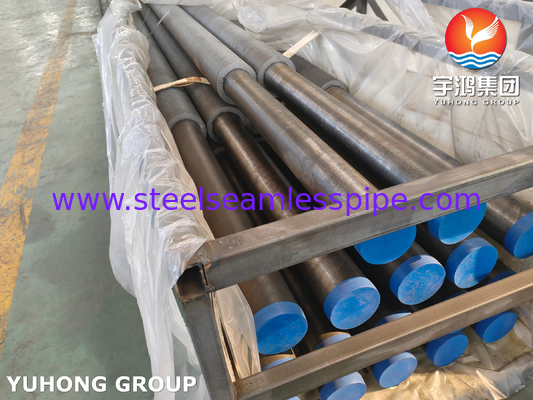

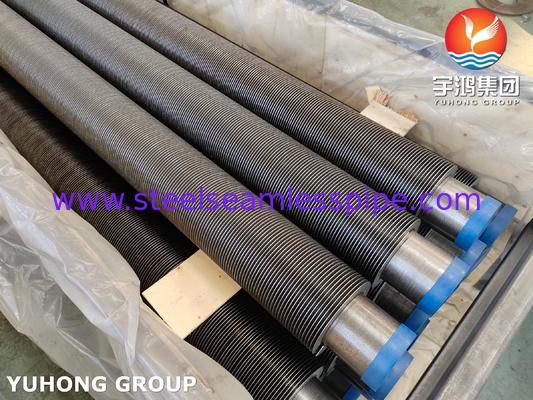

ASTM A106 GR.B CARBON STEEL HFW FIN TUBE ΓΙΑ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ ΕΦΑΡΜΟΓΗ
Συγκολλημένος σωλήνας πτερυγίων υψηλής συχνότηταςεπίσης λέγεταισωλήνας πτερυγίου στερεού τύπου,χρησιμοποιήστε λωρίδα χάλυβα ή ανοξείδωτου χάλυβα που συγκολλάται απευθείας στην επιφάνεια του σωλήνα από το HFW. Μπορεί να βελτιώσει την απόδοση μεταφοράς θερμότητας πολύ περισσότερο από τον γυμνό σωλήνα. Λόγω της σφιχτής συγκόλλησης των πτερυγίων στον βασικό σωλήνα, αυτοί οι σωλήνες με πτερύγια χρησιμοποιούνται συχνά σε συνθήκες δόνησης.Ο τύπος πτερυγίου έχει οδοντωτό πτερύγιο και επίπεδο πτερύγιο.
Υλικό σωλήνα βάσης:
ανοξείδωτο χάλυβα, ανθρακούχο χάλυβα, κράμα χάλυβα
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 Gr B Gr C,ASME SA179/ASTM A179,ASME SA192/ASTM A192
Υλικό πτερυγίων:
Κραματοποιημένος χάλυβας, ανοξείδωτος χάλυβας Συγκολλημένος σωλήνας πτερυγίων υψηλής συχνότητας, ανθρακούχο χάλυβας Συγκολλημένος σωλήνας πτερυγίων υψηλής συχνότητας Duplex σωλήνας με συγκολλημένα πτερύγια υψηλής συχνότητας super duplex σωλήνας με συγκολλημένα πτερύγια υψηλής συχνότητας Σωλήνας πτερυγίων ψυγείου αέρα, σωλήνας πτερυγίων προθερμαντήρα αέρα.
Σωλήνας εξωθημένων πτερυγίων Σωλήνες οδοντωτών πτερυγίων L Τύπος σωλήνας πτερυγίων G σωλήνας τύπου πτερυγίων LL σωλήνας πτερυγίων τύπου H σωλήνας πτερυγίων τύπου KL σωλήνας πτερυγίων τύπου HFW σωλήνας πτερυγίων συγκολλημένος σωλήνας πτερυγίου λέιζερ.
Περιγραφή:
| Πρότυπο | ASTM A106 & το αντίστοιχο πρότυπο ASME, DIN & EN |
| Υλικό σωλήνων βάσης | Γρ.A/B/C |
| Υλικό πτερυγίων | Ανθρακούχο χάλυβα |
| Σωλήνας βάσης OD | 16-219 χλστ |
| Ύψος πτερυγίου | 6-50mm |
| Πάχος πτερυγίου | 0,3-3,0 χλστ |
| Fin Pitch | Ως αίτημα του πελάτη |
| Τέλος σωλήνα | Ακριβές άκρες, λοξότμητες άκρες |
| Γυμνό τέλος | Ως αίτημα του πελάτη |
| Διαδικασία συγκόλλησης | GMAW |
| Παραγωγική ικανότητα | Πάνω από 5000 μέτρα την ημέρα |
Χημική σύνθεση:
| Βαθμός | ντο | Mn | Π | μικρό | Σι | Cr | Cu | Μο | Ni | V |
| ΕΝΑ | 0,25 μέγ | 0,27-0,93 | 0,035 μέγ | 0,035 μέγ | 0,10 λεπτά | 0,40 μέγ | 0,40 μέγ | 0,15 μέγ | 0,40 μέγ | 0,08 μέγ |
| σι | 0,30 μέγ | 0,29-1,06 | 0,035 μέγ | 0,035 μέγ | 0,10 λεπτά | 0,40 μέγ | 0,40 μέγ | 0,15 μέγ | 0,40 μέγ | 0,08 μέγ |
| ντο | 0,35 μέγ | 0,29-1,06 | 0,035 μέγ | 0,035 μέγ | 0,10 λεπτά | 0,40 μέγ | 0,40 μέγ | 0,15 μέγ | 0,40 μέγ | 0,08 μέγ |
Μηχανικές ιδιότητες:
| Βαθμός | Αντοχή εφελκυσμού, min, psi (MPa) | Αντοχή διαρροής, min, psi (MPa) |
Επιμήκυνση σε 2 in. ή 50 mm, min (%) |
Θερμοκρασία θερμικής επεξεργασίας, min, °F(°C) |
|
| Γεωγραφικού μήκους | Εγκάρσιος | ||||
| ΕΝΑ | 48000(330) | 30000(205) | 35 | 25 | 1200(650) |
| σι | 60000(415) | 35000(240) | 30 | 16.5 | 1200(650) |
| ντο | 70000(485) | 40000(275) | 30 | 16.5 | 1200(650) |
Εφαρμογή:
Το ASTM A106 GR.B HFW Fin Tube χρησιμοποιείται συνήθως σε εναλλάκτες θερμότητας, λέβητες και άλλες εφαρμογές που απαιτούν αποτελεσματική μεταφορά θερμότητας.Ο σχεδιασμός του σωλήνα με πτερύγια αυξάνει την επιφάνεια μεταφοράς θερμότητας, βελτιώνοντας έτσι τον ρυθμό μεταφοράς θερμότητας.
Μερικές συγκεκριμένες εφαρμογές των σωλήνων πτερυγίων ASTM A106 GR.B HFW περιλαμβάνουν:
1. Παραγωγή ενέργειας: Αυτοί οι σωλήνες χρησιμοποιούνται σε σταθμούς παραγωγής ηλεκτρικής ενέργειας για τη μεταφορά θερμότητας από τα καυσαέρια υψηλής θερμοκρασίας στο νερό ή τον ατμό που χρησιμοποιείται στη διαδικασία παραγωγής ηλεκτρικής ενέργειας.
2. Βιομηχανία πετρελαίου και αερίου: Οι σωλήνες χρησιμοποιούνται σε εναλλάκτες θερμότητας για τη μεταφορά θερμότητας μεταξύ διαφορετικών ρευστών στις εργασίες επεξεργασίας, διύλισης και μεταφοράς πετρελαίου και αερίου.
3. Συστήματα HVAC: Οι σωλήνες χρησιμοποιούνται σε συστήματα κλιματισμού και ψύξης για αποτελεσματική μεταφορά θερμότητας μεταξύ του ψυκτικού και του περιβάλλοντος αέρα.
4. Χημική επεξεργασία: Αυτοί οι σωλήνες χρησιμοποιούνται σε μονάδες χημικής επεξεργασίας για μεταφορά θερμότητας μεταξύ διαφορετικών ρευστών και σε αντιδραστήρες για τη διατήρηση του ελέγχου της θερμοκρασίας.
Συνολικά, το ASTM A106 GR.B HFW Fin Tube είναι ένα ευέλικτο και αποτελεσματικό εργαλείο για τη βελτίωση της μεταφοράς θερμότητας σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών.
