Η Yuhong Holding Group Co., LTD
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | YUHONG |
| Πιστοποίηση: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Αριθμό μοντέλου: | ΕΝΣΩΜΑΤΩΜΈΝΟΣ ΣΩΛΉΝΑΣ ΠΤΕΡΥΓΊΩΝ ASTM A179 |
| Ποσότητα παραγγελίας min: | 10pcs |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Πτυχή-ξύλινη δέσμη περίπτωσης σιδήρου περίπτωσης απαιτήσεων με την πλαστική ΚΑΠ |
| Χρόνος παράδοσης: | Εξαρτάται από την ποσότητα |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 1000 τόνοι το μήνα |
| Υλικό σωλήνων: | A179 | Τύπος πτερυγίου: | ενσωματωμένο |
|---|---|---|---|
| Υλικό πτερυγίων: | Al 1060 | Εφαρμογή: | Μέρη ανταλλακτών θερμότητας/θερμαστρών |
| Γυμνό μήκος: | 110mm/110mm | Ποσότητα πτερυγίων: | 11 πτερύγια/ίντσα |
| Πάχος πτερυγίων: | 00,4 mm | Υψόμετρο πτερυγίου: | 15.8mm |
| Υψηλό φως: | Ενσωματωμένος σωλήνας με πτερύγια ASTM A179,Al 1060 G-Type Finned Tube,0.4mm Extruded Fin Tube |
||

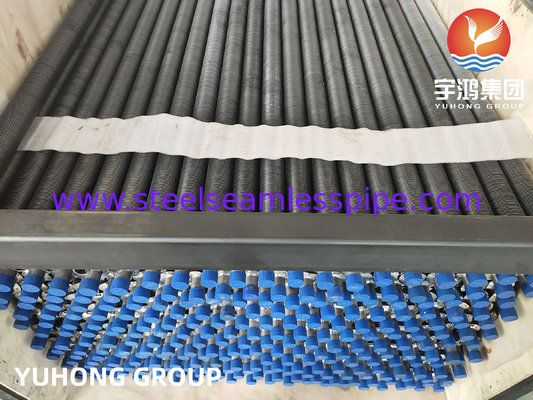

Ενσωματωμένος σωλήνας πτερυγίου τύπου G ASTM A179 + Al 1060 Καρβονικό χάλυβα
Σύνοψη:
Ο σωλήνας με νιφάδες τύπου G είναι ένα σημαντικό μέρος του εναλλάκτη θερμότητας, ιδίως ο σωλήνας με νιφάδες από αλουμίνιο, ο οποίος είναι ελαφρύς και εύκολος στην κατασκευή.και χρησιμοποιείται συνήθως σε συσκευές ανταλλαγής θερμότητας.
Το κύριο χαρακτηριστικό του σχεδιασμού των σωλήνων Embedded Fin περιλαμβάνει το πτερύγιο που εισάγεται και συγκολλείται σε μια ελικοειδή αυλή που κόβεται στους σωλήνες.
Τα ενσωματωμένα πτερύγια είναι πιο κατάλληλα για χρήση σε υψηλό θερμικό κύκλο ή υψηλές θερμοκρασίες και όπου η πλευρά του πτερύχου θα υποβάλλεται σε τακτικό καθαρισμό.Αυτός ο τύπος πτερύγας έχει ένα σημαντικό περιορισμό που είναι η ανάγκη για ένα ελάχιστο πάχος τοίχου 1Ωστόσο, το πτερύγιο τύπου G μπορεί να αντέξει θερμοκρασίες έως 400 ° C και μπορεί να ενσωματώσει πτερύγια χάλυβα άνθρακα για καλύτερη αγωγιμότητα.
Συστήματα κατασκευής
Συγκεκριμένα, ο σωλήνας πτερυγίου τύπου G είναι ένας σπειροειδής αυλακώνας με ένα συγκεκριμένο πλάτος και βάθος που προεπεξεργάζεται στον χάλυβα σωλήνα, και στη συνέχεια η ταινία αλουμινίου ενσωματώνεται στον χάλυβα σωλήνα στον εξοπλισμό.Κατά τη διάρκεια της διαδικασίας τυλίγματος, λόγω μιας ορισμένης δύναμης προ-σφίξης, η ταινία χάλυβα θα τσιμπήσει σφιχτά στο σπειροειδή αυλάκι, εξασφαλίζοντας έτσι μια ορισμένη περιοχή επαφής μεταξύ της ταινίας χάλυβα και του χάλυβα σωλήνα.
Προκειμένου να αποφευχθεί η αναπήδηση και η πτώση της ταινίας από χάλυβα, τα δύο άκρα της ταινίας πρέπει να συγκολληθούν στον χάλυβα σωλήνα.θα πρέπει να υπάρχει μια ορισμένη αντίδραση μεταξύ της ταινίας χάλυβα και του σπειροειδούς αυλαίουΕάν η αντίδραση είναι πολύ μικρή για να δημιουργήσει παρεμβολή, η διαδικασία ενσωμάτωσης είναι δύσκολο να προχωρήσει ομαλά.
Επιπλέον, η στρογγυλεμένη ζώνη από χάλυβα θα έχει πάντα μια ορισμένη απόκλιση, ως εκ τούτου, η ζώνη από χάλυβα και η κάτω επιφάνεια του σπειροειδούς αυλαίου δεν μπορούν να ενωθούν καλά.Η ενσωμάτωση πτερυγίων μπορεί να γίνει σε γενικό εξοπλισμό, και το κόστος δεν είναι υψηλό.
Υπάρχουν πολλές μεταβλητές που πρέπει να ληφθούν υπόψη για την επιτυχή επιλογή και το σχεδιασμό ενός εναλλάκτη θερμότητας σωλήνα με πτερύγια, συμπεριλαμβανομένων:
- μέταλλα κατάλληλα για τους σωλήνες και τα πτερύγια·
-Τύπος ενίσχυσης του σωλήνα: πτερύγια ή σύρμα.
- πάχος των τοιχωμάτων των σωλήνων·
- Ε/Δ και Ε/Δ των σωλήνων,
-Τα πτερύγια;
-Τύπος και αριθμός ανεμιστήρων για την παροχή ροής αέρα·
Α179 Χημική σύνθεση
| Στοιχείο | Α/ΣΑ 179 |
| Γ | 0.06-0.18 |
| Μ | 0.27-0.63 |
| Π | ≤ 0,035 μέγιστο |
| S | ≤ 0,035 μέγιστο |
Εξισοδύναμο υλικό
| Αξία | ΑΣTM A179 / ASME SA179 | |
| Αριθμός UNS | K01200 | |
| Παλιά Βρετανία | Β.Σ. | ΣΕΠ 320 |
| Γερμανικά | - Όχι, όχι. | 1629 / 17175 |
| Αριθμός | 10.0309 / 1.0305 | |
| Βελγικό | 629 | |
| Ιαπωνικά JIS | D3563 / G3461 | |
| Γαλλικά | Α49-215 | |
| Ιταλικά | 5462 | |
Εφαρμογές
- Φαρμακευτικό εξοπλισμό
- Χημικός εξοπλισμός
- Εξοπλισμός θαλάσσιου νερού
- Ανταλλάκτες θερμότητας
- Κοντενσέρες.
- Βιομηχανία πολτού και χαρτιού
-Εταιρείες γεωτρήσεις πετρελαίου εκτός ακτής
-Γεννήτρια ενέργειας
- Πετροχημικά
- Επεξεργασία αερίων
