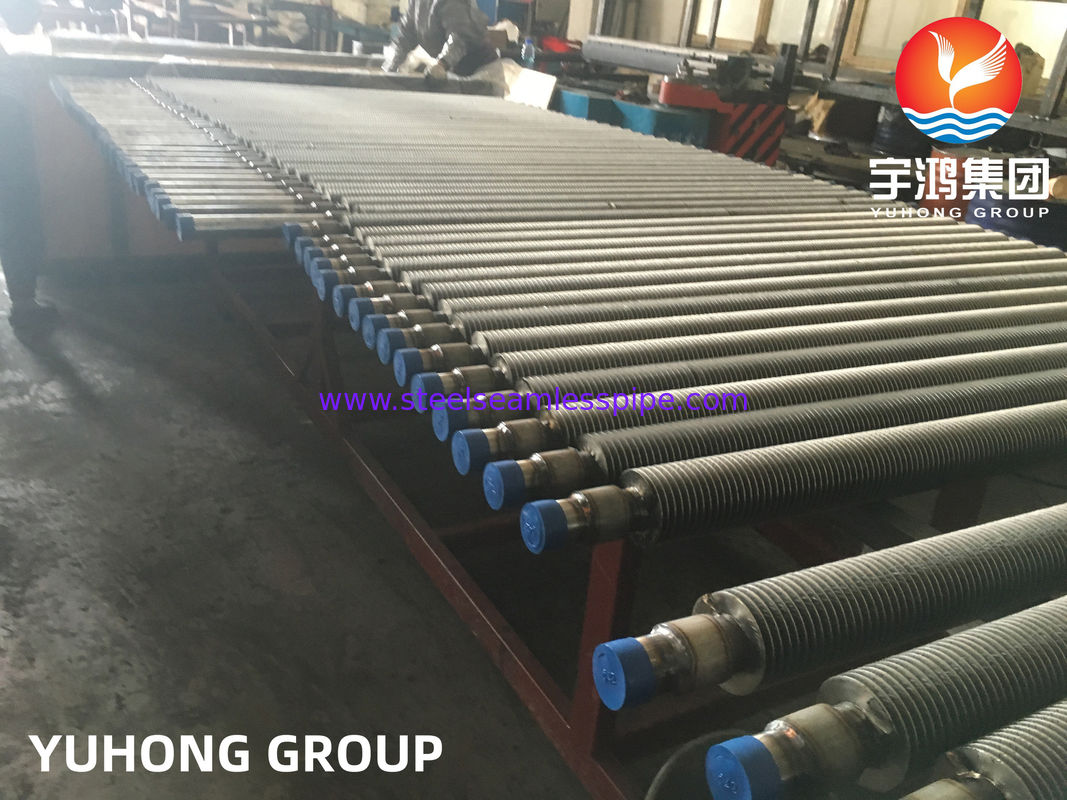

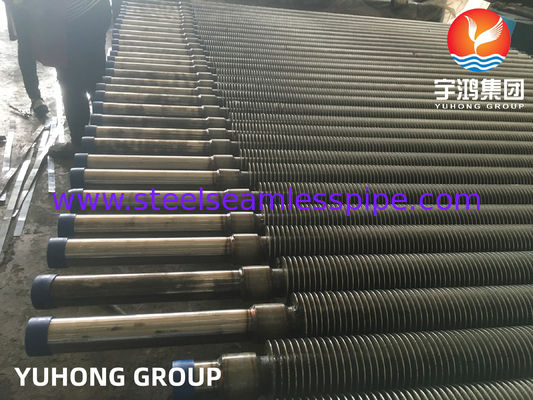

Σωλήνας με πτερύγια από χάλυβα υψηλής συχνότητας με αντίσταση, σπειροειδής συγκολλημένος, SA213 T12 από κράμα χάλυβα SS409, εναλλάκτης θερμότητας, λέβητας

Ανθεκτικός σωλήνας με πτερύγια από χάλυβα υψηλής συχνότητας, σωλήνας με πτερύγια SA213 T12 Alloy Steel + SS409 για εναλλάκτη θερμότητας, ψύκτη αέρα, συμπυκνωτή

1. Λεπτομέρειες προϊόντος:

2. Όροι πληρωμής και αποστολής:

3. Λεπτομερής περιγραφή προϊόντος

Σωλήνας θέρμανσης συγκολλημένος με αντίσταση υψηλής συχνότητας από χάλυβα κράματος SA213 T11 + πτερύγια SS409


4. Λεπτομέρεια:
Οι σωλήνες με πτερύγια από χάλυβα υψηλής συχνότητας με αντίσταση χρησιμοποιούνται ευρέως στην ανάκτηση απορριπτόμενης θερμότητας από καυσαέρια λέβητα.

5. Περιγραφή:
■ Γενική διαδικασία κατασκευής: Η λωρίδα πτερυγίου συγκολλάται συνεχώς και τυλίγεται σπειροειδώς σε έναν γυαλισμένο γυμνό σωλήνα. Και ο σωλήνας και τα πτερύγια συνδέονται μεταξύ τους χρησιμοποιώντας τεχνική συγκόλλησης αντίστασης υψηλής συχνότητας.
■ Παράγουμε τόσο συμπαγή απλά όσο καικαι οδοντωτούς ελικοειδείς συγκολλημένους χαλύβδινους σωλήνες με πτερύγια. Και επίσης, όλοι οι σωλήνες σπειροειδούς συγκόλλησης θα μπορούσαν να λυγίσουν στη μέση ή στο άκρο των σωλήνων με πτερύγια, τους αποκαλούμε σωλήνες Hairpin.

6. Πρόσθετες υπηρεσίες για συμπαγείς ελικοειδείς συγκολλημένους σωλήνες με πτερύγια:

■ Τροφοδοσία ισχύος μηχανής συγκόλλησης υψηλής συχνότητας: 200KW ή 300KW

■ Η ποιότητα του ελικοειδούς σωλήνα με πτερύγια συγκολλημένου με αντίσταση υψηλής συχνότητας εξασφαλίζεται με υδροστατικές ή πνευματικές δοκιμές και δοκιμές εφελκυσμού προκειμένου να επαληθευτεί η μηχανική συγκόλληση μεταξύ του γυμνού σωλήνα και των υλικών πτερυγίων.

■ Κριτήρια αποδοχής: ΔΙΕΘΝΕΣ ΠΡΟΤΥΠΟ ΓΙΑ ΔΙΑΣΤΑΣΕΙΣ, ΑΝΟΧΕΣ ΚΑΙ ΔΟΚΙΜΕΣ ΣΩΛΗΝΩΝ ΜΕ ΠΤΕΡΥΓΙΑ ΣΥΓΚΟΛΛΗΜΕΝΩΝ ΜΕ ΑΝΤΙΣΤΑΣΗ ΥΨΗΛΗΣ ΣΥΧΝΟΤΗΤΑΣ ή οι συνθήκες παράδοσης (TDC) των πελατών.

■ Οπτικός έλεγχος: μη συγκολλημένα μέρη του πτερυγίου, ζημιά στο πτερύγιο μετά την πτερωτή, μόλυνση από χαλκό, σχισίματα, περιτύλιξη κ.λπ.…

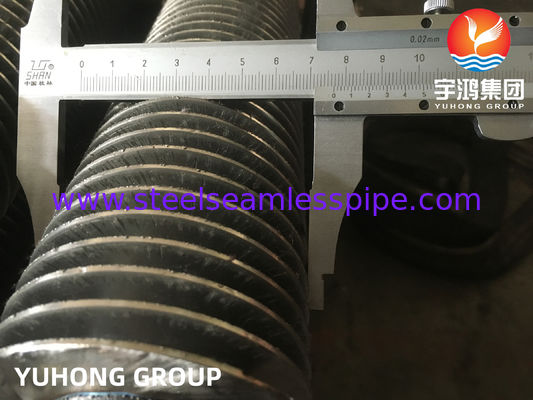

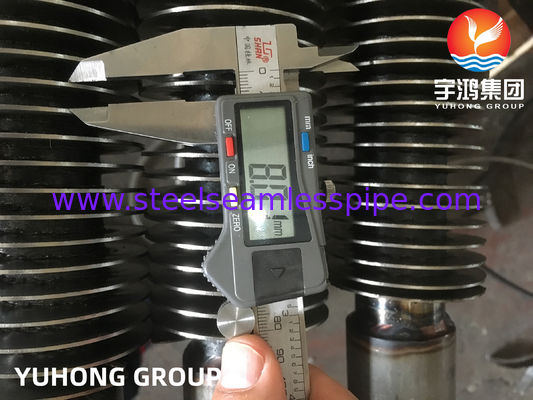

■ Έλεγχος διαστάσεων: ύψος πτερυγίου, απόσταση πτερυγίων, κλίση πτερυγίων, κυματοειδές πτερυγίων, μήκος του τμήματος με πτερύγια και χωρίς πτερύγια κ.λπ.…

■ Έλεγχος κάμψης: ωοειδές, πάχος και μείωση επιφάνειας.

■ Επίστρωση: εξωτερικά-Ασταρι χρωστικής οξειδίου του ψευδαργύρου και εσωτερικά πτητικός αναστολέας διάβρωσης (VCI) σε υδατοδιαλυτή μορφή δισκίου.

■ Φινίρισμα άκρου πτερυγίου: Λοξότμηση (30~35 μοίρες)

■ Συνθήκη παράδοσης: Τα άκρα των σωλήνων είναι τετραγωνισμένα, χωρίς γρέζια, εσωτερικά αποξηραμένα και καθαρά με αέρα, εξωτερικά επικαλυμμένα με βερνίκι και στα δύο άκρα των ελικοειδών συγκολλημένων σωλήνων. Τα ξηραντικά τοποθετούνται σε κάθε συσκευασία για ηπειρωτική μεταφορά.

■ Η τεκμηρίωση περιλαμβάνει QAP, WPS, PQR& WPQ, πιστοποιητικά μύλου πρώτων υλών, αποτελέσματα δειγμάτων επιθεώρησης και δοκιμών και πιστοποιητικό εγγύησης του κατασκευαστή.

7. Εφαρμογές:
Οι ελικοειδείς σωλήνες με πτερύγια συγκολλημένοι με αντίσταση υψηλής συχνότητας εφαρμόζονται ευρέως σε θερμάστρες, εναλλάκτες θερμότητας, λέβητες, οικονομοποιητές, προθερμαντήρες, ψύκτες, σωλήνες θερμότητας, θερμάστρες κ.λπ.….

8. Προδιαγραφές:
Διατίθεται ένα ευρύ φάσμα συνδυασμών υλικών πτερυγίων και σωλήνων.

9. Δελτίο δεδομένων διαστάσεων που μπορούμε να προμηθεύσουμε.

10. Ανταγωνιστικό πλεονέκτημα:

■ Έχουμε εργαστήριο άνω των 10.000 τετραγωνικών μέτρων, συμπεριλαμβανομένων 4 γραμμών πτερωτών συγκόλλησης υψηλής συχνότητας ERW, ημερήσια παραγωγική ικανότητα περίπου 40 τόνων;

■ Το σχέδιο διασφάλισης ποιότητας για ελικοειδείς χαλύβδινους σωλήνες συγκόλλησης υψηλής συχνότητας. (2.1) Έλεγχος πρώτων υλών τόσο για απλούς σωλήνες όσο και για πτερύγια. (2.2) Έλεγχος κατά τη διαδικασία με αναφορές, όπως WPS, PQR&WPQ; δοκιμή απόδοσης εναπόθεσης συγκόλλησης πριν από την κατασκευή, μη καταστροφική δοκιμή και δοκιμή εφελκυσμού κ.λπ. (2.3) Τελικός έλεγχος επιθεώρησης με αναφορές (Οπτικός και διαστασιακός έλεγχος κ.λπ.…).

■ Ο σωλήνας με πτερύγια συγκολλημένος με αντίσταση υψηλής συχνότητας επεκτείνεται αναπόσπαστα για τη μέγιστη επιφάνεια για την επίτευξη απόδοσης. Ο λόγος μεταφοράς θερμότητας του σωλήνα με πτερύγια συγκόλλησης υψηλής συχνότητας είναι περίπου 8~9 φορές υψηλότερος από άλλους απλούς σωλήνες.

■ Αυτοί οι συγκολλημένοι ελικοειδείς σωλήνες με πτερύγια είναι μια μοναδική ενιαία μονάδα, εξαλείφοντας την αντίσταση και τις απώλειες επαφής θερμότητας. Γενικά η θερμοκρασία της πλευράς του σωλήνα φτάνει τους 800 βαθμούς για πτερύγια από ανοξείδωτο χάλυβα. Οι χάλυβες χαμηλού άνθρακα, που αντέχουν έως και 475 βαθμούς, είναι η πιο κοινή επιλογή.
