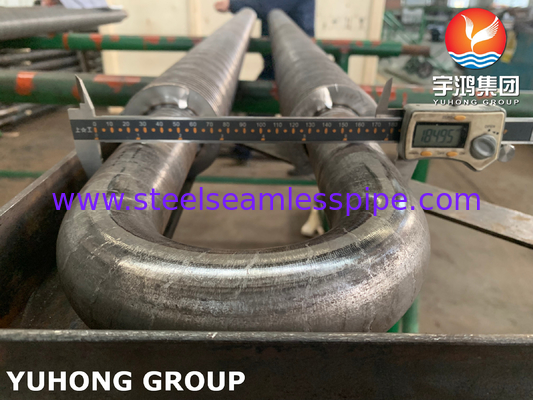

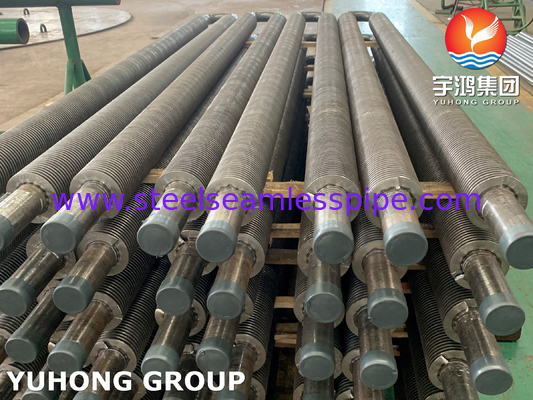

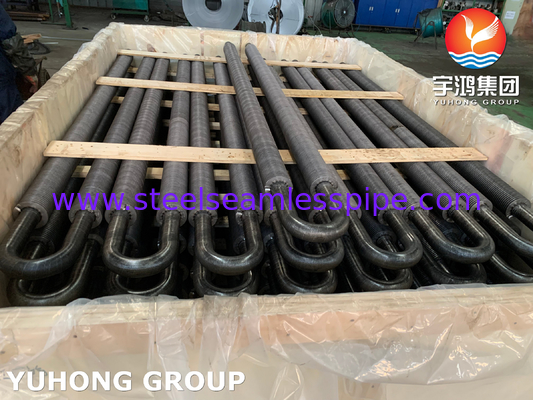

Χάλυβα άνθρακα HFW U Fin Tube ASTM A106 Gr.B Εφοδιασμός θέρμανσης Αντίσταση φθοράς
Τι είναι το HFW Fined Tube;
Η διαμόρφωση του σωλήνα με πτερύγια από συγκολλημένο χάλυβα μπορεί να χρησιμοποιηθεί σε οποιαδήποτε πρακτική εφαρμογή ανταλλακτικού θερμότητας και είναι ιδιαίτερα κατάλληλη για εφαρμογές υψηλής θερμοκρασίας και υψηλής πίεσης.Το σημαντικό χαρακτηριστικό αυτής της διαμόρφωσης είναι η αποτελεσματική σύνδεση των πτερύγων με το σωλήνα σε όλες τις συνθήκες θερμοκρασίας και πίεσης, και την ικανότητα να αντέχει υψηλές θερμοκρασίες στην πλευρά του πτερύχου.
Ένα συνεχές σπειροειδές πτερύγιο συνδέεται με το σωλήνα βάσης με συγκόλληση αντίστασης υψηλής συχνότητας για την παροχή αποτελεσματικού και θερμικά αξιόπιστου δεσμού.
Προδιαγραφή του προϊόντος:
Μέγεθος πτερύγων: 25-219 mm
Δάχος πτερυγίου: 0,8-2,5 mm
Στρίψιμο πτερυγίων: 4-35 mm
Διάμετρο πτερύγων: 10-25 mm
Διάρκεια ελκυστικής συγκόλλησης: ≤ 15 m
Ράδιο κάμψης του σωλήνα με πτερύγια: 50-300 mm
Ποσοστό συγκόλλησης σωλήνων με νήματα: πάνω από 95%
Χημικά / MΕκανολογικόιδιότητες της ASTM A106 Gr.B
| Τύπος |
Κατηγορία χάλυβα |
Χημική σύνθεση (%) |
| Γ |
Μ |
Ναι. |
Αρ |
Νι |
Κου |
Σημείωση: |
| GB/T8163 |
10 |
0.07 ∙0.13 |
0.35 ∙0.65 |
0.17 ∙0.37 |
≤ 0.15 |
≤ 0.30 |
≤ 0.25 |
≤ 0.030 |
| 20 |
0.17 ∙0.23 |
0.35 ∙0.65 |
0.17 ∙0.37 |
≤ 0.25 |
≤ 0.25 |
≤ 0.25 |
≤ 0.030 |
| Q345 |
0.12 ∙0.20 |
1.20 ∙1.60 |
0.20 ∙0.55 |
|
|
|
≤ 0.030 |
| Μηχανικές ιδιότητες |
Δυνατότητα τράβηξης (MPa) |
Δυνατότητα απόδοσης (MPa) |
Επεκτάσεις (%) |
| 10 |
335£475 |
≥ 205 |
≥ 24 |
| 20 |
410 ₹550 |
≥ 245 |
≥ 20 |
| Q345 |
490 ¢665 |
≥ 325 |
≥ 21 |
Αρχή του σωλήνα πτερυγίου
The basic principle of this finned tube is to weld the outer packaging strip on the seamless steel pipe at a certain distance (the steel strip is perpendicular to the outer surface of the steel pipe) with high frequency current as the heat source.
Χρησιμοποιώντας την επίδραση του δέρματος και την ηλεκτρική επίδραση του ρεύματος υψηλής συχνότητας, ο τοπικά θερμαινόμενος χάλυβα σωλήνας, η χάλυβα ταινία και η επιφάνεια επαφής που πρέπει να συγκολληθεί πλαστική συγκόλληση λαμβάνει χώρα.
Ταυτόχρονα, η δύναμη σφυρηλάτησης του σωλήνα με πτερύγια ενεργεί ως πλαστική μορφή οξειδίου του μετάλλου και το πλεόνασμα λιώνει εκτός της επιφάνειας επαφής,Συνεπώς υλοποιείται ένας στερεός ατομικός δεσμός μεταξύ του χάλυβα σωλήνα και το πτερύγιο υλικό.
Εφαρμογή:
Πετροχημικές
Μηχανήματα
Μεταλλουργία
καουτσούκ
τρόφιμα
φάρμακα
θερμοκήπιο θερμοκήπιο
ξυλοξήρανση
