Η Yuhong Holding Group Co., LTD
Τόπος καταγωγής: | Κίνα |
Μάρκα: | YUHONG |
Πιστοποίηση: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Αριθμό μοντέλου: | ASME SB163 Monel 400/UNS N04400 |
Ποσότητα παραγγελίας min: | 100 κιλά |
---|---|
Συσκευασία λεπτομέρειες: | Ξύλινη θήκη /Σιδερένια Θήκη/ Δέσμη με πλαστικό καπάκι |
Χρόνος παράδοσης: | 7 ημέρες |
Όροι πληρωμής: | L/C,T/T |
Όνομα προϊόντων: | ?????????? σωλήνας γ-τύπων | Πρότυπα σωλήνων: | ASTM B163, ASME SB163 |
---|---|---|---|
Υλικό σωλήνων: | Monel 400 (UNS N04400) | Τύπος: | Τύπος Γ που ενσωματώνεται |
Σωλήνας OD: | μέγιστο 20mm 219mm OD. | Πάχος σωλήνων: | 2mm 16mm |
Μήκος σωλήνων: | Μπορέστε προσαρμοσμένος | Υλικό πτερυγίων: | Αργίλιο, |
Πάχος πτερυγίων: | 0.8mm 4mm | Ύψος πτερυγίων: | 0,25» (6.35mm) σε 1,5» (38mm) |
Πυκνότητα πτερυγίων: | προσαρμόστε, FPI/fins ανά ίντσα | ||
Πλήρης φωτισμός: | ASME SB163 Monel 400 ενσωματωμένος τύπος?????????? σωλήνας Γ σωλήνων κραμάτων νικελίου |

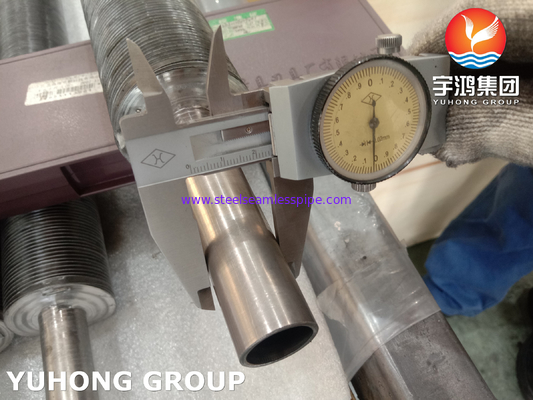

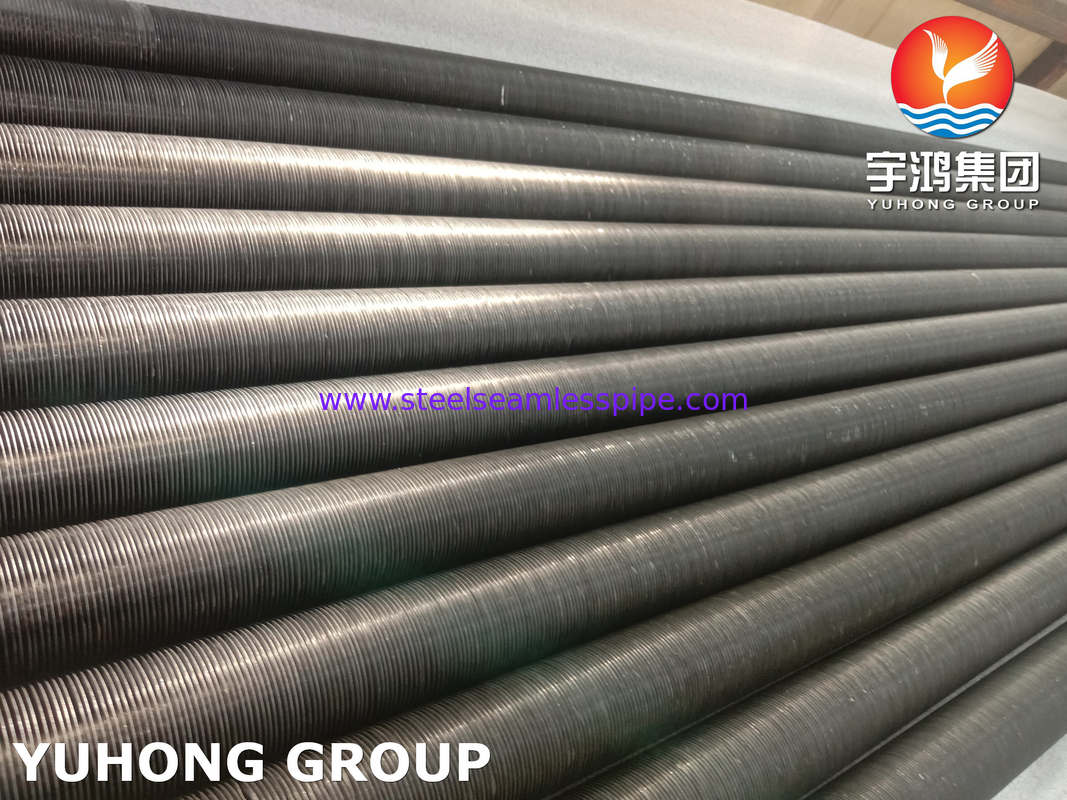

Ενσωματωμένος γ-τύπος σωλήνας ASME SB163 Monel 400 πτερυγίων γυμνός σωλήνας κραμάτων νικελίου με το πτερύγιο αργιλίου
Ενσωματωμένος ο γ-τύπος σωλήνας πτερυγίων είναι ένας τύπος circumferentially?????????? σωλήνα όπου το πτερύγιο ενσωματώνεται μηχανικά σε ένα αυλάκι που οργώνεται στο σωλήνα και κλειδώνεται στη θέση από τους ρόλους που αναγκάζουν το αυλάκι για να κλείσουν στενά γύρω από τη βάση πτερυγίων. Μπορούμε να παρέχουμε τους σωλήνες γ-πτερυγίων σε ακόλουθους συνδυασμούς σωλήνα βάσεων και υλικού πτερυγίων:
Υλικό σωλήνων βάσεων: Χάλυβας άνθρακα, χάλυβας κραμάτων, ήπιος χάλυβας, ανοξείδωτο και σωλήνες που κατασκευάζονται με ERW ή την άνευ ραφής διαδικασία
Υλικό πτερυγίων: Αργίλιο, χαλκός
Τι είναι σωλήνας γ-πτερυγίων ή ενσωματωμένος σωλήνας πτερυγίων;
Ο ενσωματωμένος σωλήνας πτερυγίων ή ο σωλήνας πτερυγίων Γ είναι ένας εκτεταμένος σωλήνας πτερυγίων επιφάνειας όπου τα πτερύγια εφαρμόζονται εξωτερικά στους σωλήνες βάσεων. Ένα αυλάκι διαμορφώνεται συνεχώς στο σωλήνα βάσεων και η άκρη πτερυγίων παρεμβάλλεται στο αυλάκι. Αφότου παρεμβάλλεται το πτερύγιο στο αυλάκι ένα σύνολο κυλίνδρων χρησιμοποιείται στην πλάτη γεμίζει το αυλάκι και το πτερύγιο έπειτα ασφαλώς ενσωματώνεται στο σωλήνα βάσεων.
?????????? χαρακτηριστικά γνωρίσματα σωλήνων γ-τύπων:
1. Συμπαγές σχέδιο
2. Υψηλής απόδοσης
3. Εύκολη εγκατάσταση
4. Διάστημα που απαιτείται λιγότερο
5. Λιγότερο τηλεγραφώντας
6. Βελτιστοποιημένη επιφάνεια
7. Λεπτότερη τεχνολογία χρησιμοποιούμενη
8. Μέση προστασία διάβρωσης
9. Λιγότερη κατανάλωση ενέργειας
10. Αυξανόμενη αξιοπιστία
11. Χαμηλή συντήρηση
12. Υψηλή μηχανική αντίσταση
Το Monel 400 είναι ένα κράμα νικέλιο-χαλκού (περίπου Νι 67% – $cu 23%) που είναι ανθεκτικό στο θαλάσσιο νερό και τον ατμό στις υψηλές θερμοκρασίες καθώς επίσης και στις αλατισμένες και καυστικές λύσεις. Το κράμα 400 είναι ένα στερεό κράμα λύσης που μπορεί μόνο να με την κρύα εργασία. Αυτό το κράμα νικελίου εκθέτει τα χαρακτηριστικά όπως την καλή αντίσταση διάβρωσης, καλή ιδιότητα συγκόλλησης και υψηλής αντοχής. Ένα χαμηλό ποσοστό διάβρωσης γρήγορα να ρεύσουν υφαλμυρές ή το νερό της θάλασσας που συνδυάστηκε με την άριστη αντίσταση στην πίεση-διάβρωση που ραγίζει στα περισσότερα freshwaters, και η αντίστασή του σε ποικίλους διαβρωτικούς όρους οδήγησαν στην ευρεία χρήση του στις θαλάσσιες εφαρμογές και άλλες μη-οξειδωτικές λύσεις χλωριδίου.
ASME SB163 UNS N04400/Monel 400 χημική σύνθεση σωλήνων κραμάτων νικελίου
Βαθμός | Γ | ΜΝ | Si | S | $cu | Φε | Νι | Χρώμιο |
Monel 400 | 0,30 ανώτατο | 2.00 ανώτατος | 0,50 ανώτατο | 0.24max | 28.0-34.0 | 2.50 ανώτατος | 63,00 λ. | – |
ASME SB163 UNS N04400/Monel 400 μηχανικές ιδιότητες σωλήνων κραμάτων νικελίου
Στοιχείο | Πυκνότητα | Σημείο τήξης | Εκτατή δύναμη | Δύναμη παραγωγής (0.2%Offset) | Επιμήκυνση |
Monel 400 | 8.8 g/cm3 | 1350 °C (2460 °F) | PSI – 80.000, MPA – 550 | PSI – 35.000, MPA – 240 | 40% |
ASME SB163 UNS N04400/Monel 400 σωματικές ιδιότητες σωλήνων κραμάτων νικελίου
Ιδιότητες | Μετρικός | Αυτοκρατορικός |
---|---|---|
Πυκνότητα | 8.8 gm/cm3 | 0,318 lb/in3 |
ASME SB163 UNS N04400/Monel 400 εκτίμηση πίεσης σωλήνων κραμάτων νικελίου
Σωλήνας O.D. |
Πάχος τοίχων του σωλήνα (ίντσες) | |||||||
---|---|---|---|---|---|---|---|---|
.028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
Πίεση εργασίας (psig) | ||||||||
1/8 | 7900 | 10100 | ||||||
1/4 | 3700 | 4800 | 7000 | 9500 | ||||
5/16 | 3700 | 5400 | 7300 | |||||
3/8 | 3100 | 4400 | 6100 | |||||
1/2 | 2300 | 3200 | 4400 | |||||
3/4 | 2200 | 3000 | 4000 | 4600 | ||||
1 | 2200 | 2900 | 3400 | 3900 | 4300 |
Εφαρμογές
1. Θαλάσσια εφαρμοσμένη μηχανική.
2. Εξοπλισμός επεξεργασίας χημικών ουσιών και υδρογονανθράκων.
3. Βενζίνη και του γλυκού νερού δεξαμενές.
4. Αποστακτήρες ακατέργαστου πετρελαίου.
5. Εξαερίζοντας θερμάστρες.
6. Θερμοσίφωνες τροφών λεβήτων και άλλοι ανταλλάκτες θερμότητας.
7. Βαλβίδες, αντλίες, άξονες, συναρμολογήσεις, και σύνδεσμοι.
8. Βιομηχανικοί ανταλλάκτες θερμότητας.
9. Χλωριωμένοι διαλύτες.
10. Πύργοι απόσταξης αργού πετρελαίου.
11. Λαστιχένιες εγκαταστάσεις
12. Εγκαταστάσεις παραγωγής ενέργειας
13. Βιομηχανίες πετρελαίου
14. Χημικές βιομηχανίες
Για τις εφαρμογές που περιλαμβάνουν τη μεταφορά της θερμότητας από ένα καυτό ρευστό σε ένα πιό κρύο ρευστό μέσω ενός τοίχου σωλήνων, οι σωλήνες πτερυγίων χρησιμοποιούνται. Συνήθως, για έναν ανταλλάκτη θερμότητας αέρα, όπου ένα από τα ρευστά είναι αέρας ή κάποιο άλλο αέριο, ο δευτερεύων συντελεστής μεταφοράς θερμότητας αέρα θα είναι πολύ χαμηλότερος, τόσο η πρόσθετη επιφάνεια μεταφοράς θερμότητας ή ένας ανταλλάκτης σωλήνων πτερυγίων είναι πολύ χρήσιμη. Η γενική ροή σχεδίων ενός?????????? ανταλλάκτη σωλήνων είναι συχνά διασταύρωση, εντούτοις, αυτό μπορεί επίσης να είναι παράλληλη ροή ή counterflow.
Τα πτερύγια χρησιμοποιούνται για να αυξήσουν την αποτελεσματική επιφάνεια της σωλήνωσης ανταλλακτών θερμότητας. Επιπλέον, οι?????????? σωλήνες χρησιμοποιούνται όταν ο συντελεστής μεταφοράς θερμότητας έξω από τους σωλήνες είναι αρκετά χαμηλότερος από αυτός στο εσωτερικό. Με άλλα λόγια, θερμότητα που μεταφέρονται από το υγρό στο αέριο, ατμός για να δηλητηριάσει με αέρια, όπως ο ατμός στον ανταλλάκτη θερμότητας αέρα, και το θερμικό ρευστό στον ανταλλάκτη θερμότητας αέρα.
?????????? χαρακτηριστικά γνωρίσματα σωλήνων γ-τύπων
1. Συμπαγές σχέδιο
2. Υψηλής απόδοσης
3. Εύκολη εγκατάσταση
4. Διάστημα που απαιτείται λιγότερο
5. Λιγότερο τηλεγραφώντας
6. Βελτιστοποιημένη επιφάνεια
7. Λεπτότερη τεχνολογία χρησιμοποιούμενη
8. Μέση προστασία διάβρωσης
9. Λιγότερη κατανάλωση ενέργειας
10. Αυξανόμενη αξιοπιστία
11. Χαμηλή συντήρηση
12. Υψηλή μηχανική αντίσταση
Βιομηχανίες όπου οι?????????? σωλήνες γ-τύπων χρησιμοποιούνται
1. Λαστιχένιες εγκαταστάσεις
2. Εγκαταστάσεις παραγωγής ενέργειας
3. Βιομηχανίες πετρελαίου
4. Χημικές βιομηχανίες
Άλλες εφαρμογές
1. Θαλάσσια εφαρμοσμένη μηχανική.
2. Εξοπλισμός επεξεργασίας χημικών ουσιών και υδρογονανθράκων.
3. Βενζίνη και του γλυκού νερού δεξαμενές.
4. Αποστακτήρες ακατέργαστου πετρελαίου.
5. Εξαερίζοντας θερμάστρες.
6. Θερμοσίφωνες τροφών λεβήτων και άλλοι ανταλλάκτες θερμότητας.
7. Βαλβίδες, αντλίες, άξονες, συναρμολογήσεις, και σύνδεσμοι.
8. Βιομηχανικοί ανταλλάκτες θερμότητας.
9. Χλωριωμένοι διαλύτες.
10. Πύργοι απόσταξης αργού πετρελαίου.
