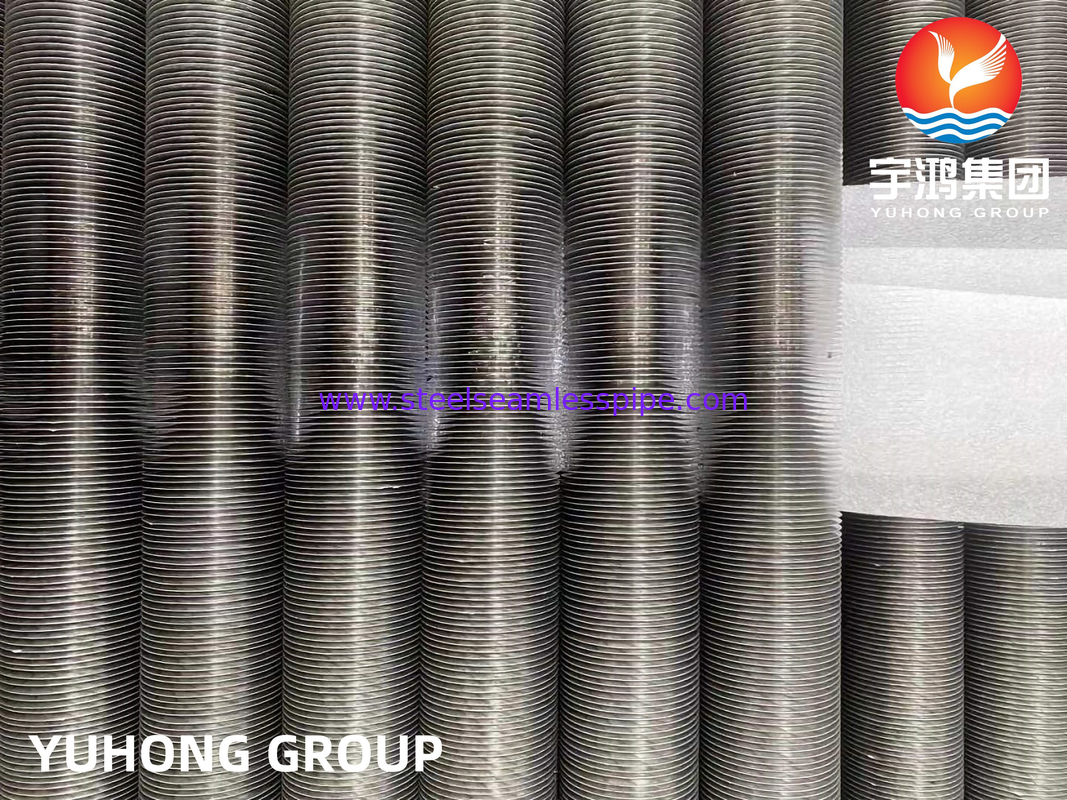

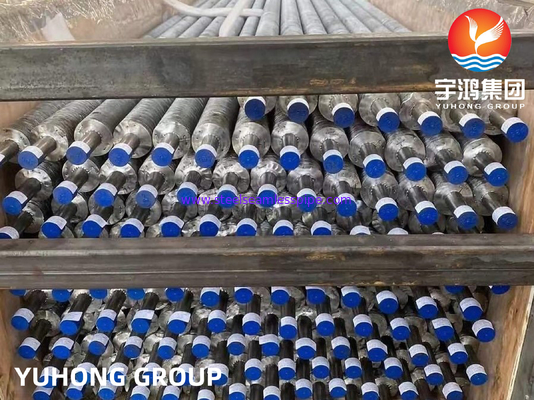

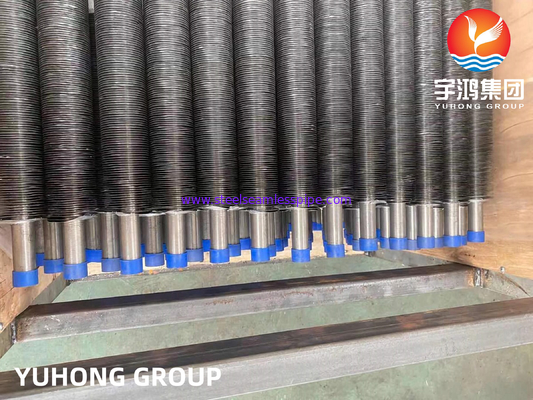

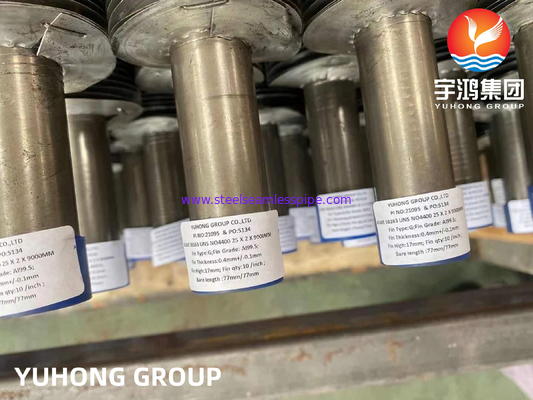

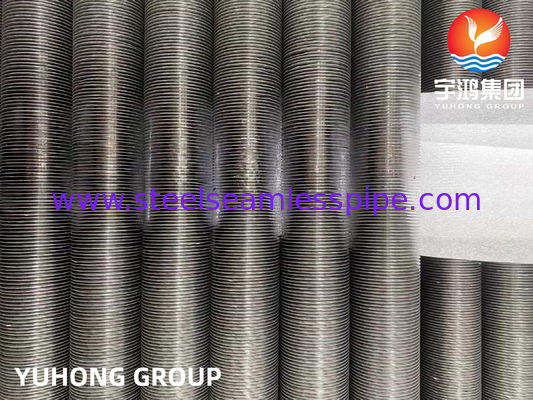

Ειδικότερα,Εθνική Εθνική Σημείωση N04400 Τύπος Monel 400 G Τύπος με πτερύγια για χρήση σε εναλλάκτη θερμότητας
Οι σωλήνες με πτερύγια τύπου G είναι ένας τύπος εξαρτήματος ανταλλακτικού θερμότητας που χρησιμοποιείται συνήθως σε βιομηχανίες όπου η μεταφορά θερμότητας είναι κρίσιμη.Αυτοί οι σωλήνες έχουν ένα ειδικό σχεδιασμό πτερυγίων που αυξάνει την αποτελεσματικότητά τους στη μεταφορά θερμότητας μεταξύ δύο μέσωνΤα φτερά βελτιώνουν την επιφάνεια των σωλήνων, αυξάνοντας έτσι τον ρυθμό μεταφοράς θερμότητας.και άλλες βιομηχανικές εφαρμογές όπου απαιτείται αποτελεσματική μεταφορά θερμότηταςΗ σχεδίαση πτερύγων τύπου G χαρακτηρίζεται συνήθως από κυματιστό σχήμα, το οποίο συμβάλλει στην αύξηση της επιφάνειας για βελτιωμένη αποτελεσματικότητα μεταφοράς θερμότητας.
Για το σωλήνα Monel 400
Το Monel ανήκει στην ομάδα των κράματος νικελίου.Αυτοί οι σωλήνες είναι σχεδιασμένοι για να επαρκούν σε περιβάλλοντα που προκαλούνται από ρύπανση.Δεν διαχωρίζονται ή παραμορφώνονται εύκολα σε οποιαδήποτε θερμοκρασία. SB 163 N04400Η μέγιστη αντοχή σε τράβηξη είναι 550Mpa και η μέγιστη αντοχή σε απόδοση 240Mpa.Τα προϊόντα αυτής της κλάσης μπορούν εύκολα να επιμηκύνονται κατά 40%.
Μονέλ 400είναι ένα κράμα νικελίου- χαλκού (περίπου 67% Νι· 23% Κου) το οποίο είναι ανθεκτικό στο θαλάσσιο νερό και τον ατμό σε υψηλές θερμοκρασίες, καθώς και στα άλατα και τα καυστικά διαλύματα.Το κράμα 400 είναι κράμα στερεού διαλύματος το οποίο μπορεί να σκληραχθεί μόνο με ψύξηΑυτό το κράμα νικελίου παρουσιάζει χαρακτηριστικά όπως καλή αντοχή στη διάβρωση, καλή συγκόλληση και υψηλή αντοχή.Χαμηλός ρυθμός διάβρωσης σε γρήγορα ρέον αλμυρό ή θαλάσσιο νερό σε συνδυασμό με εξαιρετική αντοχή στην διάβρωση λόγω άγχους στα περισσότερα γλυκά νερά, και η αντοχή του σε μια ποικιλία διαβρωτικών συνθηκών οδήγησε στην ευρεία χρήση του σε θαλάσσιες εφαρμογές και άλλα μη οξειδωτικά διαλύματα χλωριούχου.
Χημική σύνθεση του σωλήνα
| Αξία |
Γ |
Μ |
Ναι. |
S |
Κου |
Φε |
Νι |
Αρ |
| Μονέλ 400 |
0.30 το πολύ. |
2.00 μέγιστο |
0.50 το πολύ |
0.24max |
28.0-34.0 |
2.50 το πολύ |
630,00 λεπτά |
Επικεφαλής |
Μηχανικές ιδιότητες σωλήνων
| Στοιχείο |
Σφιχτότητα |
Σημείο τήξης |
Δυνατότητα τράβηξης |
Δυνατότητα απόδοσης (0,2% αντιστάθμιση) |
Επέκταση |
| Μονέλ 400 |
80,8 g/cm3 |
1350 °C (2460 °F) |
Πισί 80.000, MPa 550 |
Πισί 35000, MPa 240 |
40 % |
Φυσικές ιδιότητες του σωλήνα
| Ιδιότητες |
Μετρική |
Αυτοκρατορική |
| Σφιχτότητα |
80,8 gm/cm3 |
0.318 lb/in3 |
Χαρακτηριστικά των φτερωτών σωλήνων τύπου G
1. Συμπίεση σχεδιασμού
2. Υψηλής απόδοσης
3Εύκολη εγκατάσταση.
4. Λιγότερο χώρο απαιτείται
5Λιγότερη καλωδίωση.
6. Βελτιωμένη επιφάνεια
7Χρησιμοποιήθηκε η καλύτερη τεχνολογία.
8Μέση προστασία από τη διάβρωση
9. Λιγότερη κατανάλωση ενέργειας
10Αύξηση της αξιοπιστίας
11. Λιγά συντήρηση
12Υψηλή μηχανική αντοχή
Διαδικασίες του σωλήνα με νήματα τύπου G
Σε σωλήνες με πτερύγια τύπου G, τα πτερύγια παρασκευάζονται ενσωματώνοντας τη μεταλλική ταινία σε μια αυλή.Η σφραγίδα είναι σφραγισμένη με ένα σφραγίδα που έχει τη μορφή σφραγίδας.Οι τρεις διαδικασίες που αναφέρονται παραπάνω διεξάγονται ταυτόχρονα.Η μέγιστη μεταφορά θερμότητας αναμένεται από τους σωλήνες g-fin, καθώς τα πτερύγια συνδέονται στενά με τον σωλήνα βάσης.
Οι σωλήνες με πτερύγια τύπου G λειτουργούν συνήθως σε εφαρμογές υψηλής θερμοκρασίας (περίπου 400 βαθμούς Κελσίου).τα πτερύγια αυτά έχουν σχετικά μικρότερη αντοχή στην ατμοσφαιρική διάβρωσηΑπό την άλλη πλευρά, η μηχανική αντοχή είναι αποδεκτή. Χρησιμοποιούνται επίσης υλικά πτερυγίων από ανοξείδωτο χάλυβα και άνθρακα, αλλά απαιτούνται ειδική επεξεργασία και εργαλεία για τις ταινίες πτερυγίων από χάλυβα.Συσκευές ψύξης αέρα, ψυγεία, κλπ. χρησιμοποιούν τους σωλήνες G-fin.
Τεχνικές λεπτομέρειες/Προσωπικές λεπτομέρειες του σωλήνα βάσης
Διάμετρος σωλήνα: 20 mm OD Min έως 219 mm OD Max.
Δύψος σωλήνα: ελάχιστο 2 mm έως 16 mm
Υλικό σωλήνων: Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα χάλυβα, χάλυβα Corten, διπλό χάλυβα, υπερ-διπλό χάλυβα, Inconel, χάλυβα υψηλής χρωμικής περιεκτικότητας, χάλυβα υψηλής χρωμικής περιεκτικότητας, χάλυβα CK 20 και ορισμένα άλλα υλικά.
Για μια γρήγορη προσφορά, plz στείλτε με την ακόλουθη απαίτηση:
Αριθμός τεμαχίων
Τύπος βάσης: Διαμέτρου, πάχους, μήκους και προδιαγραφές υλικού.
Πτερύγια: προδιαγραφές υλικού, τύπος (στερεό ή τραμμένο), ύψος, πάχος, διαστήματα, μήκος πτερύγων και μη πτερύγων.
Χρόνος παράδοσης απαιτείται.
Πλεονέκτημα του σωλήνα πτερυγίου
Η μεταφορά θερμότητας από ένα ζεστό υγρό σε ένα ψυχρότερο υγρό μέσω του τοιχώματος ενός σωλήνα είναι ο λόγος που πολλοί από εμάς χρησιμοποιούμε φτερωτούς σωλήνες.Γιατί δεν χρησιμοποιείς ένα κανονικό σωλήνα για να κάνεις αυτή τη μεταφορά;Μπορείς, αλλά το ρυθμό θα είναι πολύ πιο αργός.
Χωρίς να χρησιμοποιείται σωλήνας με πτερύγια, η εξωτερική επιφάνεια δεν είναι σημαντικά μεγαλύτερη από την εσωτερική.το υγρό με τον χαμηλότερο συντελεστή μεταφοράς θερμότητας καθορίζει τη συνολική ταχύτητα μεταφοράς θερμότητας. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
Με τη θέση ενός σωλήνα με πτερύγια, αυξάνεται ο συνολικός ρυθμός μεταφοράς θερμότητας.Αυτό στη συνέχεια μειώνει τον συνολικό αριθμό των σωλήνων που απαιτούνται για μια δεδομένη εφαρμογή, η οποία στη συνέχεια μειώνει επίσης το συνολικό μέγεθος του εξοπλισμού και μπορεί μακροπρόθεσμα να μειώσει το κόστος του έργουΣε πολλές περιπτώσεις εφαρμογής, ένας σωλήνας με πτερύγια αντικαθιστά έξι ή περισσότερους γυμνούς σωλήνες με λιγότερο από το 1/3 του κόστους και το 1/4 του όγκου.
Για εφαρμογές που περιλαμβάνουν τη μεταφορά θερμότητας από ένα ζεστό υγρό σε ένα ψυχρότερο υγρό μέσω του τοιχώματος ενός σωλήνα, χρησιμοποιούνται σωλήνες πτερυγίων.όπου ένα από τα υγρά είναι αέρας ή κάποιο άλλο αέριο, ο συντελεστής μεταφοράς θερμότητας από την πλευρά του αέρα θα είναι πολύ χαμηλότερος, οπότε η πρόσθετη επιφάνεια μεταφοράς θερμότητας ή ένας ανταλλακτής σωλήνων πτερυγίων είναι πολύ χρήσιμος.Η συνολική ροή μοτίβου ενός ανταλλάκτη σωλήνων με πτερύγια είναι συχνά διασταύρωση, ωστόσο, μπορεί επίσης να είναι παράλληλη ροή ή αντίστροφη ροή.
Τα πτερύγια χρησιμοποιούνται για την αύξηση της πραγματικής επιφάνειας των σωλήνων του εναλλάκτη θερμότητας.Οι σωλήνες με πτερύγια χρησιμοποιούνται όταν ο συντελεστής μεταφοράς θερμότητας στο εξωτερικό των σωλήνων είναι αισθητά χαμηλότερος από αυτόν στο εσωτερικό.Με άλλα λόγια, η θερμότητα μεταφέρεται από υγρό σε αέριο, ατμό σε αέριο, όπως ατμός σε εναλλάκτη θερμότητας αέρα, και θερμικό υγρό σε εναλλάκτη θερμότητας αέρα.
Βιομηχανίες όπου χρησιμοποιούνται φτερωτοί σωλήνες τύπου G
1Φυτά καουτσούκ
2. Ηλεκτρικές μονάδες
3. Βιομηχανίες πετρελαίου
4Χημικές βιομηχανίες
Άλλες εφαρμογές
1Ναυτική μηχανική.
2- εξοπλισμός επεξεργασίας χημικών προϊόντων και υδρογονανθράκων.
3Τάνκς βενζίνης και γλυκού νερού.
4- Ακατέργαστα καύσιμα πετρελαίου.
5- Αεροθεραπευτές.
6- θερμαντήρες νερού και άλλοι ανταλλακτές θερμότητας.
7. βαλβίδες, αντλίες, άξονες, εξαρτήματα και συσσωρευτές.
8Βιομηχανικοί ανταλλακτές θερμότητας.
9- Χλωριωμένα διαλύτες.
10Πύργοι απόσταξης αργού πετρελαίου
