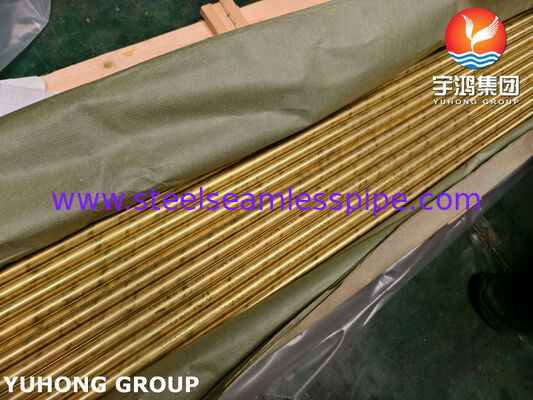

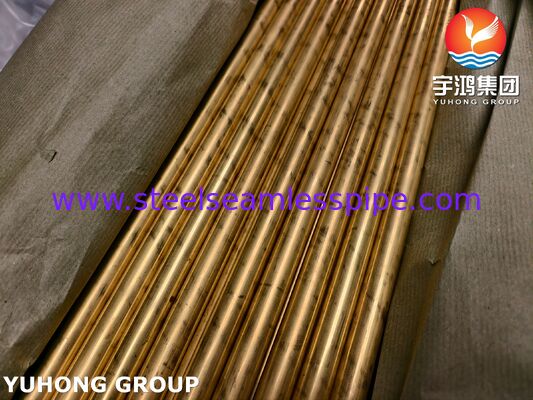

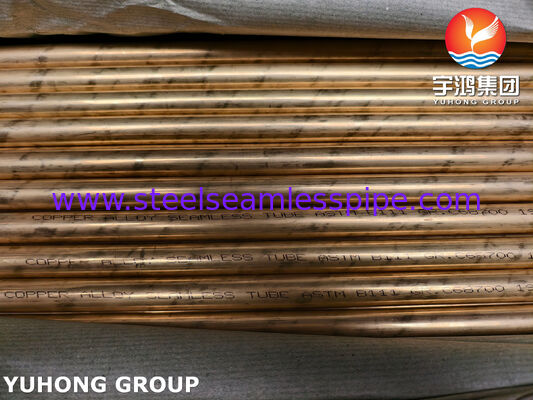

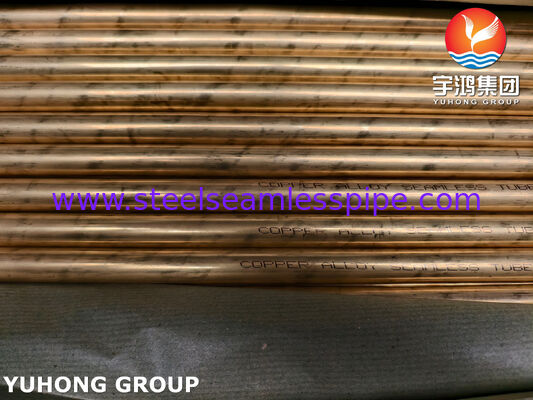

Αλλουμινίου C68700 Χοντρόσωμα από χαλκό για εναλλάκτη θερμότητας και συμπυκνωτή

Ο σωλήνας από κράμα χαλκού ASTM B111 C68700 είναι ένας άψογος σωλήνας από χαλκό αλουμινίου που κατασκευάζεται για εφαρμογές συμπυκνωτή, εξατμιστήρα και ανταλλακτή θερμότητας.

Η UNS C68700 ταξινομείται ωςΑλουμινένιο χαλκό, τύπου ΒΤο κράμα είναι ένα υλικό χαλκού-ζινκού-αλουμινίου με ελεγχόμενη περιεκτικότητα σε αρσενικό. Η καθορισμένη χημική του σύνθεση περιλαμβάνει 76,0·79,0% χαλκό, 1,8·2,5% αλουμίνιο και 0,02·0.06% αρσενικό, με ψευδάργυρο ως ισορροπία.

Το σωλήνα μπορεί να παραχθεί σε διαφορετικές θερμοκρασίες και διασταυρώσεις διαστάσεων σύμφωνα με το ASTM B111/B111M και τις απαιτήσεις του έργου.Εκτρυπτήρες και λοιποί βιομηχανικοί εξοπλισμός μεταφοράς θερμότητας.

Τεχνικές προδιαγραφές

C68700 Χημική σύνθεση

Η χημική σύνθεση του C68700 ελέγχεται σύμφωνα με τις ισχύουσες απαιτήσεις ASTM B111.

Μηχανικές ιδιότητες

Οι μηχανικές ιδιότητες εξαρτώνται από την καθορισμένη θερμοκρασία.

ΓιαC68700 O61 αναψυγμένο σωλήνα, οι συνήθως αναφερόμενες ελάχιστες απαιτήσεις της ASTM B111 περιλαμβάνουν:

Συστήματα κατασκευής

Οι σωλήνες από κράμα χαλκού χωρίς συγκόλληση C68700 κατασκευάζονται με ελεγχόμενη διαδικασία παραγωγής σωλήνων.

1- Προετοιμασία του σπιτιού.

Το υλικό κράματος χαλκού παρασκευάζεται σύμφωνα με τις καθορισμένες απαιτήσεις χημικής σύνθεσης και θερμικής ταυτοποίησης C68700.

2Εκτόξευση και Πίρσινγκ

Το σκελετό επεξεργάζεται για να σχηματίσει ένα κούφιο σωλήνα κατάλληλο για μεταγενέστερες εργασίες σύρματος.

3Κρύο σχέδιο.

Για την επίτευξη της απαιτούμενης εξωτερικής διαμέτρου, πάχους τοιχώματος και διαμετρικών ανοχής χρησιμοποιείται ψυχρή έλξη.

4Θερμική επεξεργασία

Η αναψύξη ή άλλη εφαρμοστέα θερμική επεξεργασία πραγματοποιείται σύμφωνα με τις καθορισμένες απαιτήσεις θερμοκρασίας και ASTM B111.

5Διόρθωση και Κόψιμο

Οι σωλήνες ευθυγραμμίζονται και κόβονται στο απαιτούμενο μήκος.

6Τελική επιθεώρηση

Οι δοκιμές διαστάσεων, επιφάνειας και εφαρμοστέων μηχανικών και μη καταστροφικών δοκιμών διεξάγονται πριν από την αποστολή.

Διάμετροι σωλήνων

Οι σωλήνες αλουμινίου C68700 μπορούν να προμηθευτούνται σε διάφορους συνδυασμούς εξωτερικής διάμετρου και πάχους τοιχώματος.

Τυπικές πληροφορίες παραγγελίας περιλαμβάνουν:

• Έξω διάμετρος

• Μοντέλο

• μήκος του σωλήνα

• Θερμότητα

• Διαμετρικές ανοχές

• Τελική κατάσταση

• Κατάσταση της επιφάνειας

• Απαιτήσεις δοκιμών

Για έργα συμπυκνωτή και ανταλλακτή θερμότητας, οι διαστάσεις των σωλήνων μπορούν να κατασκευαστούν σύμφωνα με το σχέδιο φύλλου σωλήνων του πελάτη, τις προδιαγραφές εξοπλισμού ή το πρόγραμμα σωλήνων.

Θερμική επεξεργασία και θερμοκρασία

Η ASTM B111/B111M προσδιορίζει διάφορες συνθήκες σωλήνων, μεταξύ των οποίων:

• Άλλες συσκευές

• Φως που τραβήχτηκε

• Σκληρό τραβηγμένο

• Σκληρά Τραβήχτηκε και Τελικά Επενεργοποιήθηκε

Η επιλεγμένη θερμοκρασία επηρεάζει τις μηχανικές ιδιότητες και τα χαρακτηριστικά σχηματισμού του σωλήνα.

Για εφαρμογές που περιλαμβάνουν επέκταση σωλήνων, κάμψη ή εγκατάσταση σωλήνων σε φύλλα, πρέπει να επιβεβαιώνεται η κατάλληλη θερμοκρασία κατά τη διάρκεια του σταδίου μηχανικής.

Δοκιμές και έλεγχος ποιότητας

Ο έλεγχος ποιότητας μπορεί να διεξαχθεί σύμφωνα με την ASTM B111/B111M και τις απαιτήσεις αγοράς του πελάτη.

Χημική επιθεώρηση

• Χημική ανάλυση θερμότητας

• Πιστοποίηση Cu

• Επαλήθευση

• Ως επαλήθευση

• Έλεγχος Fe και Pb

• Ακολουθησιμότητα αριθμού θερμότητας

Μηχανικές δοκιμές

• Δοκιμή ελαστικότητας

• Δοκιμή αντοχής αντίστασης, κατά περίπτωση

• Επέκταση

• Σκληρότητα

Δοκιμές σωλήνων

Οι εφαρμοστέες δοκιμές ASTM B111 μπορούν να περιλαμβάνουν:

• Δοκιμή διεύρυνσης

• Δοκιμή επιπέδου

• Δοκιμή υπολειμματικής πίεσης

• Δοκιμή με ρεύμα δίνης

• Υδροστατική δοκιμή

• Πνευματική δοκιμή

Η ASTM B111/B111M-24 προσδιορίζει ειδικά τις δοκιμές διεύρυνσης, επίπεδησης και υπολειμματικής πίεσης μαζί με τις δοκιμές κυματισμού, υδροστατικής και πνευματικής ενέργειας εντός των απαιτήσεων του προϊόντος.

Επιθεώρηση διαστάσεων

Η επιθεώρηση μπορεί να περιλαμβάνει:

• Έξω διάμετρος

• Μοντέλο

• Διάρκεια

• Καθαρότητα

• Ούλα

• Τελική κατάσταση

• Κατάσταση της επιφάνειας

Εφαρμογές

Συσσωρευτές επιφάνειας

Οι αδιάβροχοι σωλήνες C68700 καθορίζονται για εφαρμογές σωλήνων συμπύκνωσης που καλύπτονται από την ASTM B111.

Εναλλακτές θερμότητας

Οι σωλήνες μπορούν να χρησιμοποιηθούν ως σωλήνες μεταφοράς θερμότητας σε ανταλλακτές θερμότητας με κέλυφος και σωλήνα, όπου ορίζεται ο αλουμινένιος κρυστάλλος C68700.

Ατμιστήρες

Η ASTM B111 περιλαμβάνει εφαρμογές με εξατμιστήρες στο πεδίο εφαρμογής της για αδιάβροχους σωλήνες χαλκού και κράματος χαλκού.

Βιομηχανικός εξοπλισμός ψύξης

Ο τυπικός εξοπλισμός μπορεί να περιλαμβάνει:

• Συσσωρευτές επιφάνειας

• Μεταλλουργοί θερμότητας με κελύφη και σωλήνα

• Ατμιστήρες

• Βιομηχανικές ψυκτικές συσκευές

• Εξοπλισμός μεταφοράς θερμότητας για την παραγωγή ηλεκτρικής ενέργειας

• Εξοπλισμός θαλάσσιας ψύξης και ψύξης διεργασιών
